工业柜用推锁式摆动执手锁具结构设计

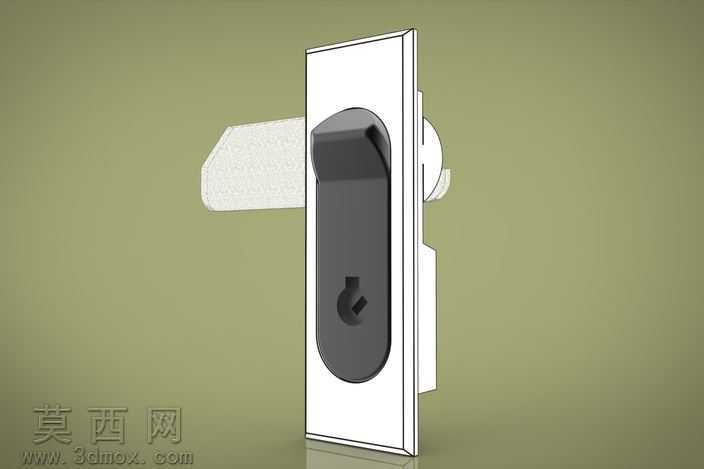

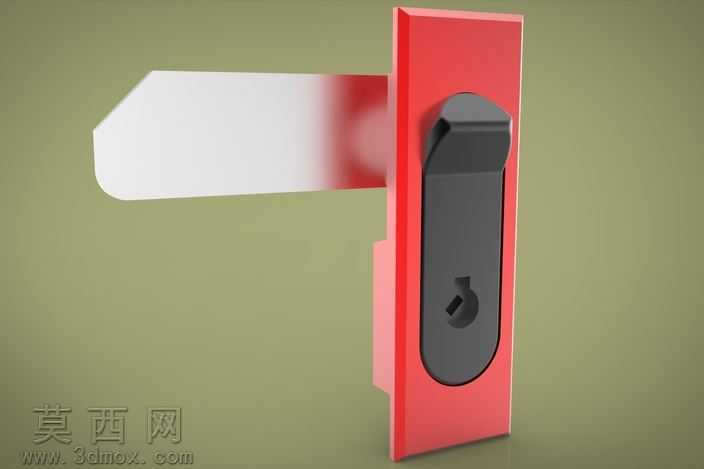

本作品为工业柜体配套的推锁摆动式手柄锁三维建模作品，建模过程围绕锁具的实际装配逻辑与使用功能展开，首先基于工业柜锁的通用安装尺寸规范，确定锁体底座的安装孔位、面板厚度与整体外轮廓参数，采用参数化建模方式依次构建锁座基体、摆动执手、锁舌传动结构、锁芯安装位等核心部件，确保各部件之间的装配间隙符合五金件的实际公差要求，避免出现干涉错位问题。材质渲染阶段针对不同部件的实际应用材质做区分处理，锁座面板与摆动执手采用拉丝不锈钢材质，调整金属材质的反射粗糙度与高光参数，还原不锈钢表面细腻的拉丝纹理与金属光泽，锁芯区域做哑光合金材质处理，模拟锌合金锁芯的磨砂质感，锁体内部的传动结构件做镀锌钢材的材质表现，区分不同部件的材质属性提升模型的真实感。结构设计上采用推压解锁的摆动逻辑，执手常态下与锁座面板齐平，通过推压执手端部触发内部弹性解锁结构，执手向外弹出后可绕转轴摆动，带动内部凸轮传动结构驱动锁舌完成伸缩动作，实现柜门的开启与锁闭，锁芯预留标准弹子锁的安装位，支持钥匙锁止功能，适配文件柜、工具箱、电表箱等多种工业柜体的安装使用需求。建模过程中对锁具的活动部件做了运动仿真校验，确认执手摆动行程与锁舌伸缩行程的匹配度，推压解锁的触发力度符合日常使用的操作手感，整体结构紧凑无冗余部件，安装方式采用面板嵌入式安装，贴合柜体表面安装后无突出棱角，兼顾使用安全性与外观整洁性，模型细节处做了圆角过渡处理，避免锐边毛刺，符合工业五金件的生产工艺要求，渲染阶段采用深色背景配合定向打光，突出金属材质的光影层次，清晰展现锁具的外观形态与结构细节。
