轨道行走起重吊钩滑车三维结构

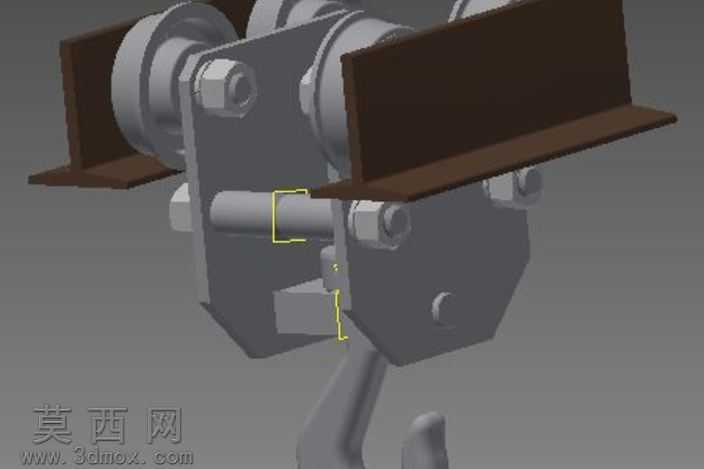

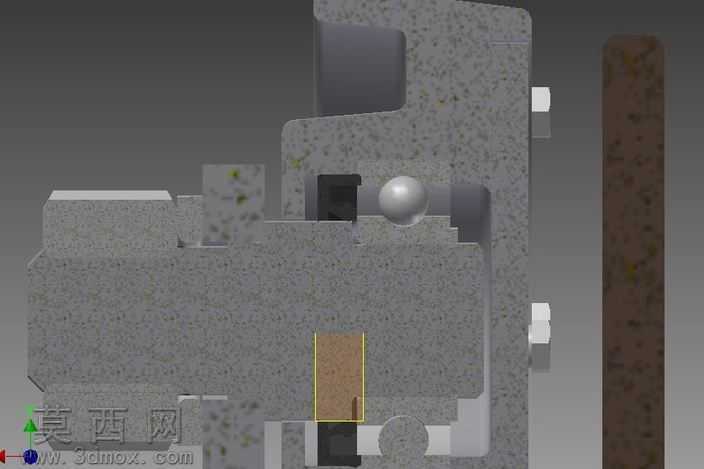

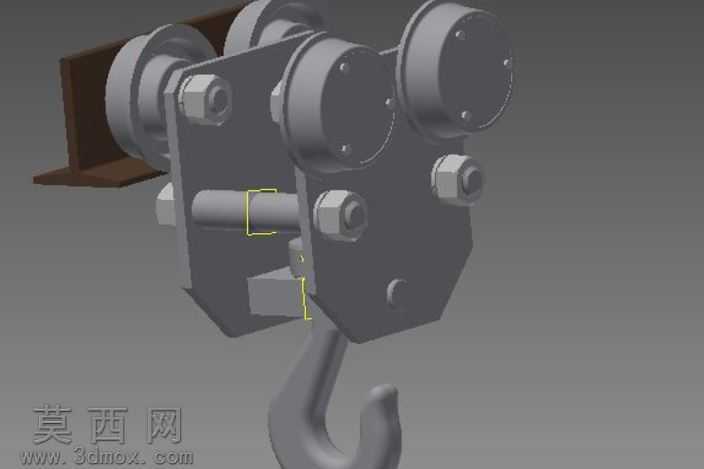

本作品为轨道行走式起重吊钩滑车的三维建模成果，建模阶段依托Autodesk Inventor完成全参数化结构搭建，首先对滑车的核心功能模块进行拆解，将整体结构划分为行走滚轮组、安装支架、承载挡板、吊钩连接座四大核心部分，每一部分均按照实际工业起重滑车的尺寸比例进行参数设定，确保各部件装配间隙符合机械设计公差要求。建模过程中优先完成基础零件的特征绘制，对行走滚轮采用旋转凸台特征生成轮体结构，同步绘制滚轮内圈的轴承安装位，保证滚轮与销轴的配合精度；安装支架采用钣金与实体特征结合的方式搭建，对支架上的螺栓安装孔、销轴过孔均采用异型孔向导特征生成，还原真实零件的加工特征；承载挡板采用钣金折弯特征制作，还原挡板的弯折角度与安装贴合面，确保挡板与支架装配后可起到限位防护作用；吊钩连接座与下部吊钩采用一体化建模思路，对连接座的铰接孔、吊钩的弧形承载面均做了平滑过渡处理，避免应力集中的结构缺陷。装配阶段采用自下而上的装配逻辑，依次完成销轴与滚轮的同轴配合、支架与滚轮组的间隙配合、挡板与支架的面重合配合、吊钩连接座与支架下部铰接位的转动配合，所有配合关系均添加正确的约束，确保整体装配体可实现沿轨道行走、吊钩绕铰接轴转动的动作模拟。材质与渲染阶段，对金属结构件赋予哑光灰色钢材材质，对承载挡板赋予深棕色防锈漆材质，对螺栓、销轴等标准件赋予镀锌亮面金属材质，渲染时采用柔和的工业环境光，突出各部件的结构轮廓与装配关系，同时对滚轮的轮槽、支架的加强筋、铰接位的间隙等细节做了重点呈现，清晰展示滑车的承载结构与行走原理。设计思路上围绕起重滑车的实际使用场景展开，重点保障结构的承载合理性与动作流畅性，滚轮的轮槽尺寸适配常见的工字钢轨道截面，支架的加强结构可满足额定载荷下的强度要求，下部吊钩的连接结构可实现吊重的灵活转向，整体模型完整还原了轨道起重滑车的工业结构特征，可用于起重机械的结构展示、原理教学与方案参考。
