高精度商用电子计重桌秤三维设计作品

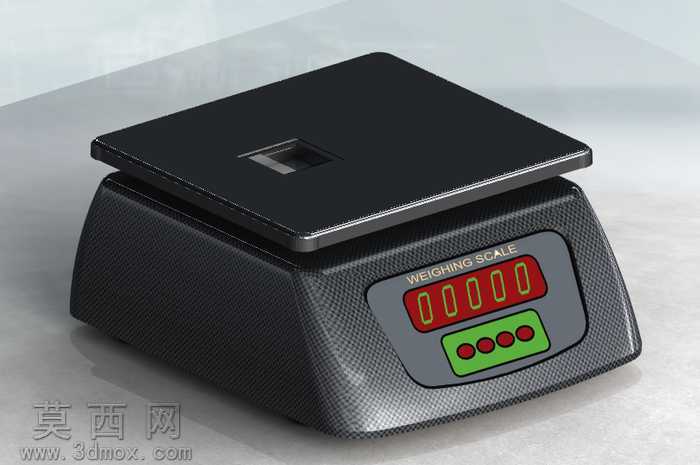

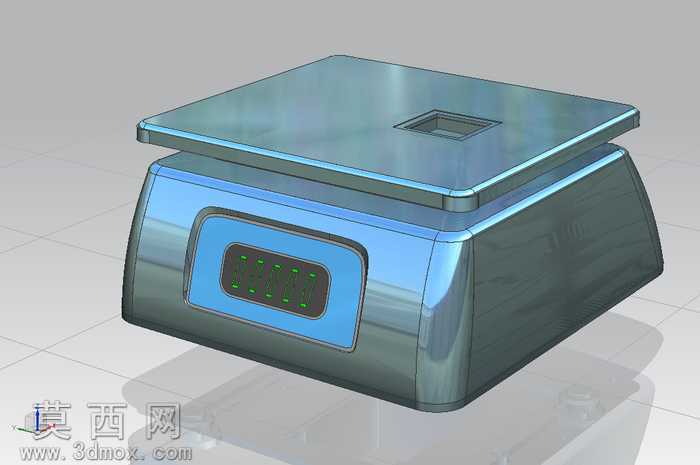

本作品为商用电子计重桌秤的三维建模设计成果，建模阶段采用参数化设计逻辑搭建整体结构，首先以对称基准面为定位参考，完成秤体底座的轮廓绘制，通过放样、抽壳等特征命令构建出带防滑纹理的底座壳体，壳体表面的颗粒状防滑纹理采用纹理贴图配合凹凸置换实现，还原了商用秤体防滑耐刮的实用外观属性。上方称重托盘采用钣金类建模思路，先绘制方形托盘的基础轮廓，通过边线法兰、圆角处理完成托盘边缘的收边结构，托盘中心的定位凹槽采用拉伸切除命令制作，保证托盘与下方称重传感器模块的装配定位精度。显示操作区域的建模遵循真实产品的人机交互逻辑，首先在底座正面的斜向操作面上绘制显示面板的安装轮廓，通过拉伸凸台构建面板基座，红色数码显示区域采用分层建模，外层为透明显示窗，内层为数码管阵列结构，数码管的“8”字段码采用独立拉伸特征制作，可直观呈现称重数值的显示效果；下方绿色功能按键区域采用阵列命令完成四个圆形操作按键的均匀排布，按键边缘做微小圆角处理，还原真实按键的触感视觉特征。材质渲染阶段针对不同部件匹配对应材质属性，底座壳体赋予带细微颗粒质感的黑色磨砂塑料材质，调整粗糙度参数模拟工程塑料的哑光防滑质感；称重托盘赋予黑色磨砂金属材质，添加轻微的边缘磨损做旧效果，还原商用秤长期使用的真实质感；显示窗赋予高透明PC材质，添加轻微的反光与折射属性，模拟透明塑料视窗的光学效果；数码显示区域赋予自发光红色材质，调整发光强度模拟数码管通电后的亮显效果，功能按键赋予亮面绿色塑料材质，与面板区域形成清晰的视觉区分。结构设计上充分考虑产品的实际装配逻辑，底座内部预留了称重传感器、电路板、供电模块的安装空间，托盘与底座之间预留了称重形变间隙，操作面板的倾斜角度经过人机校核，符合站立操作时的最佳观看视角，整体模型比例协调，细节还原度高，可用于商用衡器产品的外观展示、结构验证以及相关教学演示场景。
