双联合可伸缩式万向传动轴结构模型

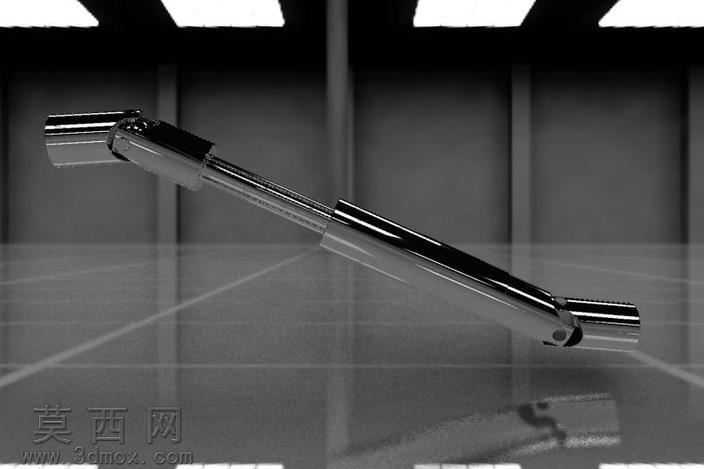

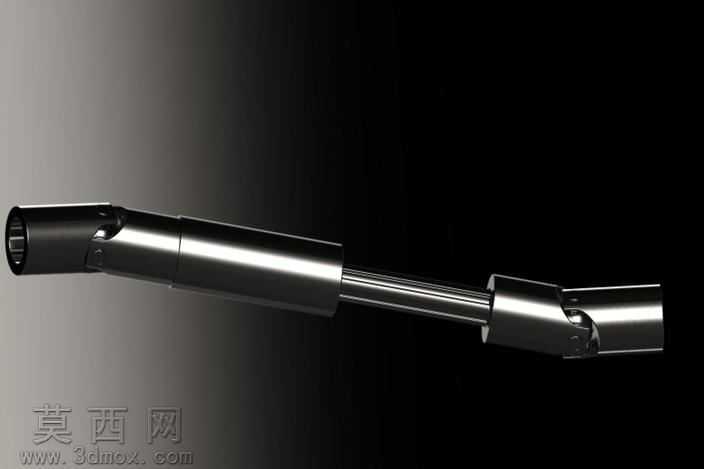

本作品为可伸缩式双万向传动轴三维建模作品，建模阶段以机械传动领域实际应用的伸缩万向轴为原型，严格遵循机械设计中万向传动的角度补偿、轴向伸缩的功能逻辑开展结构搭建。建模过程中首先完成两端万向节叉的主体轮廓绘制，通过精准的草图约束确定十字轴安装孔的同轴度、节叉摆角范围，确保万向节可实现预设角度范围内的偏摆传动，补偿两轴之间的角向安装误差。中间伸缩段采用花键轴与花键套的配合结构设计，建模时还原了花键齿的均匀排布特征，预留合理的轴向滑动间隙，既保证扭矩传递过程中周向无相对转动，又可实现轴向长度的自适应调节，补偿安装或工作过程中产生的轴向位移。整体装配过程严格按照实际零件装配顺序完成，依次完成十字轴与两端节叉的铰接配合、花键轴与节叉的固连配合、花键套与另一端节叉的固连配合，所有配合关系均符合实际机械装配的约束逻辑，无过约束、欠约束问题，可在三维软件中实现伸缩、偏摆的运动仿真，直观展示万向轴的工作状态。渲染阶段采用金属材质作为主体材质，对轴身、节叉表面赋予高反光的镀铬金属材质，调整材质的粗糙度、反射率参数，还原金属加工表面的光泽质感，背景采用深灰渐变纯色背景，搭配三点布光方案，主光从侧上方打亮轴身主体轮廓，辅光补全暗部细节避免死黑，轮廓光勾勒金属边缘的高光，突出零件的圆柱面、平面的结构转折，让整体渲染效果具备工业产品展示的质感。设计思路上，该模型聚焦万向传动的核心功能，兼顾角向补偿与轴向补偿能力，结构简洁紧凑，还原了工业场景中用于跨距变化、存在角度偏差的两轴间扭矩传递的部件特征，可用于机械原理教学演示、传动系统装配模拟、相关设备的虚拟样机搭建等场景，模型结构完整，各零件特征清晰，可清晰观察到万向节铰接结构、伸缩花键配合结构的细节，完整呈现伸缩式万向轴的工作原理与结构组成。
