格兰富ALPHA1系列循环屏蔽泵三维设计

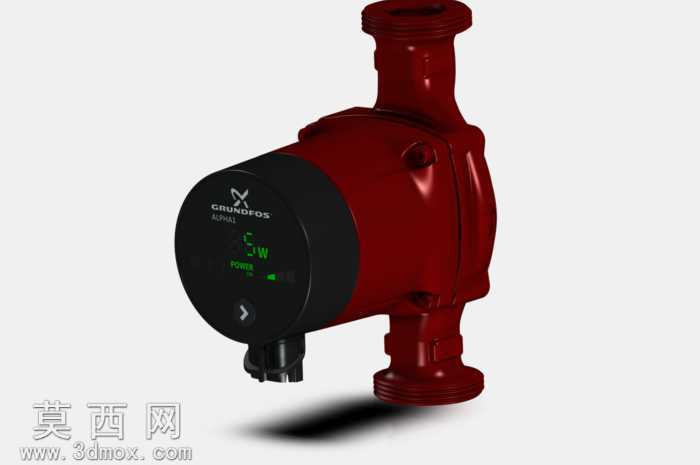

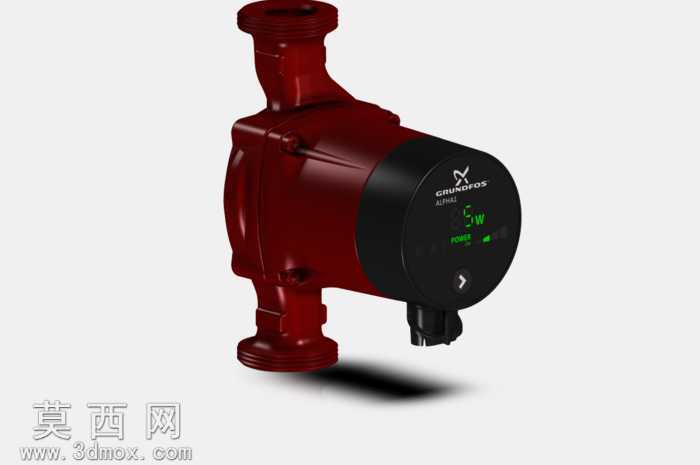

本模型为格兰富ALPHA1系列家用及商用暖通循环屏蔽泵的高精度三维建模成果，建模过程以实物测绘参数与官方公开产品尺寸为基准，在主流三维建模软件中完成全参数化结构搭建，完整还原了产品的内外结构特征。模型首先构建泵体的核心流道结构，进出水端采用标准外螺纹连接结构，泵壳采用一体铸造成型的曲面造型，建模时通过曲面放样、布尔运算等操作精准还原泵腔的水力流道形态，保证流道过渡顺滑无锐角，匹配实际产品的流体输送特性。泵头电机部分采用分体式结构建模，黑色控制端盖与酒红色泵体的分模线、装配卡扣结构均做了精细化还原，端盖上的品牌标识、操作按键、数显区域采用纹理贴图结合凹凸建模的方式呈现，数显屏的数字显示效果、状态指示灯的位置都与实物保持一致，底部的电源接线盒结构也完整还原了防水接头、出线口的细节特征。材质渲染阶段，酒红色泵体部分采用哑光铸铁喷塑材质，调整材质的粗糙度、反射率参数还原金属喷塑的细腻质感，黑色端盖部分采用半哑光工程塑料材质，数显屏区域添加轻微的玻璃反光效果，进出水口的螺纹部分做了金属切削纹理处理，接线盒的防水胶圈采用软胶材质表现，整体渲染光影柔和，产品阴影自然，能够清晰呈现产品的外观比例与结构细节。结构设计上完整还原了屏蔽泵的无轴封结构特征，泵体与电机腔的隔离套结构、内置叶轮的安装位、电机定子与转子的相对位置都做了准确的结构表达，模型可拆解为泵壳、叶轮、电机组件、控制端盖、接线盒五个主要装配模块，各模块之间的装配间隙、定位止口都符合实际产品的装配逻辑，可用于产品展示、结构教学、暖通系统装配模拟等场景。建模过程中对产品的安装尺寸、接口规格都做了参数化约束，可根据同系列不同型号的参数快速调整尺寸生成衍生模型，模型的曲面质量经过优化，无破面、重叠面等问题，可直接导入渲染软件、工程分析软件做后续处理。
