格兰富MAGNA3D32-120变频循环泵三维建模

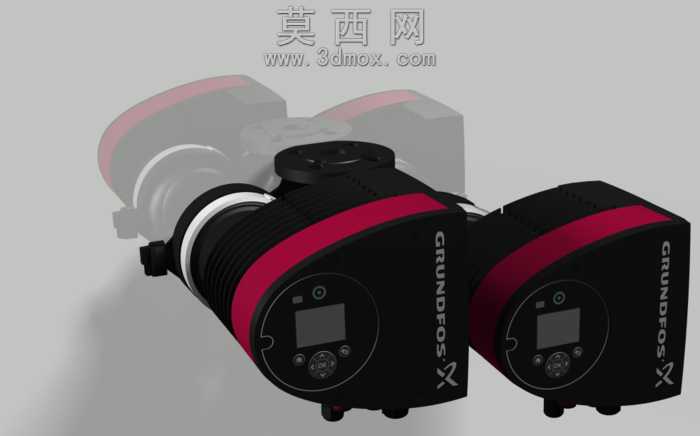

本作品为格兰富MAGNA3系列D32-120型号变频循环泵的三维建模成果，建模过程严格遵循实物测绘比例与官方产品参数，完整还原了该款循环泵的外观形态与核心结构特征。建模阶段首先梳理泵体的整体装配逻辑，将模型拆分为泵头连接段、散热筋壳体、电控操作端、进出水接口四大核心模块，通过参数化草图绘制各部件的截面轮廓，利用拉伸、旋转、扫掠等基础特征命令构建主体毛坯结构，再通过倒角、圆角、阵列等细节特征处理还原壳体表面的散热筋排布、接口螺纹段、操作面板按键布局等细节，确保各部件的装配间隙、尺寸比例与实物完全一致。材质渲染阶段针对不同部件匹配对应材质属性：泵体主壳体采用哑光黑色工程塑料材质，调整表面粗糙度参数还原工业塑料的细腻磨砂质感；壳体侧面的品牌标识条采用高饱和度酒红色哑光漆面材质，与黑色壳体形成清晰视觉区分；操作面板区域的显示屏采用半透明玻璃材质，添加轻微反光效果模拟屏幕的玻璃盖板质感，按键部分采用软质橡胶材质，调整凹凸参数还原按键的触感视觉表现；进出水接口部分采用哑光金属材质，模拟铸铁接口的金属质感，同时为接口处的密封胶圈添加黑色橡胶材质，还原装配细节。结构设计上完整还原了该款循环泵的外置电控模块布局，顶部的接线盒结构、侧面的操作面板旋钮与显示屏、壳体表面的品牌丝印标识都做了精准还原，散热筋的排布密度、筋条厚度都参照实物做了等比例复刻，既保证模型视觉上的真实感，也可用于后续的产品结构演示、安装场景模拟等用途。建模过程中对泵体的对称结构做了高效处理，利用镜像特征完成双泵并排展示的结构搭建，调整模型的光影与环境反射参数，最终渲染出的作品能够清晰展现该款变频循环泵的工业设计美感与结构特征，可用于暖通系统配套展示、产品宣传素材制作、泵类结构教学演示等多个场景。
