格兰富增压供水泵组三维设计

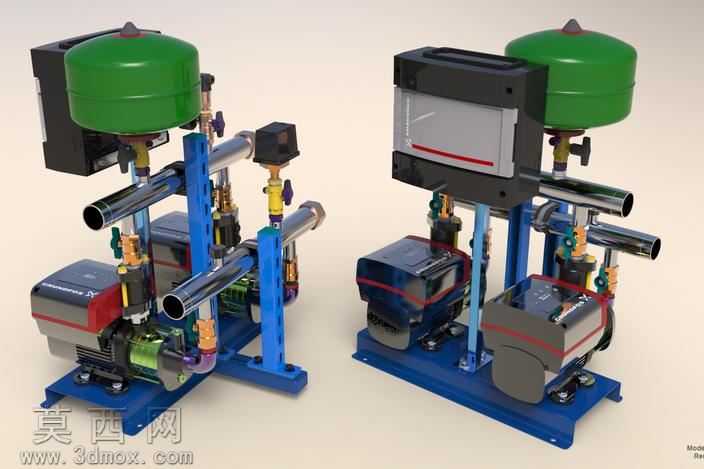

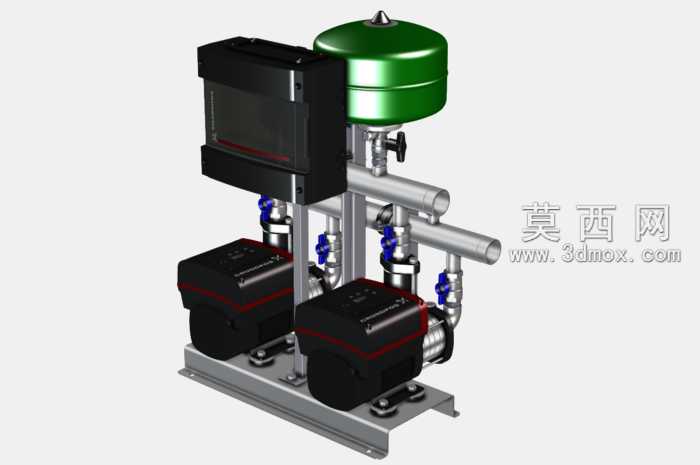

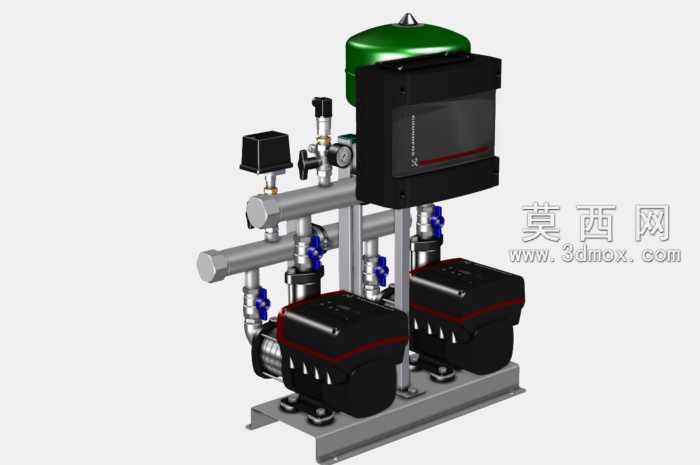

本作品为格兰富E2CME3-5型水电多增压集设计的三维建模成果，建模过程依托主流三维机械设计软件完成，全参数化构建保证了模型各部件尺寸与实物1:1精准匹配，可直接用于后续工程装配校验、方案演示与二次开发。模型完整还原了整套增压供水设备的全部结构细节：底部采用一体式冲压成型金属安装底座，通过地脚安装位预留实现现场安装适配；底座上方对称布置两台格兰富专用增压泵体，泵体外壳采用哑光黑色工程塑料材质渲染，表面做细微磨砂质感处理，顶部红色装饰条精准还原原厂外观标识，泵体进出水端的金属接头、密封胶圈、固定螺栓均按实际装配关系逐一建模，螺纹细节清晰可辨。泵组上方的横向输水主管采用抛光不锈钢材质渲染，金属反光效果贴合实际管材质感，主管路依次布置了压力检测仪表、手动控制阀、泄压保护组件、小型控制接线盒，各部件的连接法兰、密封垫片、紧固卡扣均按照工业管路安装规范完成装配约束，无干涉错位问题。主管路顶端设置绿色隔膜式气压罐，罐体顶部的充气阀、底部的连接管路均做精细化建模，罐体表面的漆面反光、金属接口的氧化质感均通过材质参数调整实现真实还原。设备中部的主控电控箱采用半哑光黑色工程塑料外壳，正面的透明观察窗、操作按键区、品牌标识区域均通过分层建模实现，箱体内部的接线端子、安装导轨等细节也做了适度还原，兼顾模型展示效果与文件运行性能。整套模型的装配逻辑完全遵循实际产品的生产装配流程，各部件可单独拆解用于装配工艺演示，管路内部流道结构也做了简化建模，可支持后续流体仿真分析的基础调用。材质搭配上区分了金属结构件、工程塑料件、橡胶密封件、仪表玻璃件等不同材质的物理特性，渲染输出的效果图可直接用于产品宣传、方案汇报、教学演示等场景，模型结构严谨，细节丰富，完全符合工业级三维模型的精度要求，适用于供水设备选型展示、给排水工程方案设计、泵类产品教学培训等多种应用场景。
