双工位气动仓储取送料机构

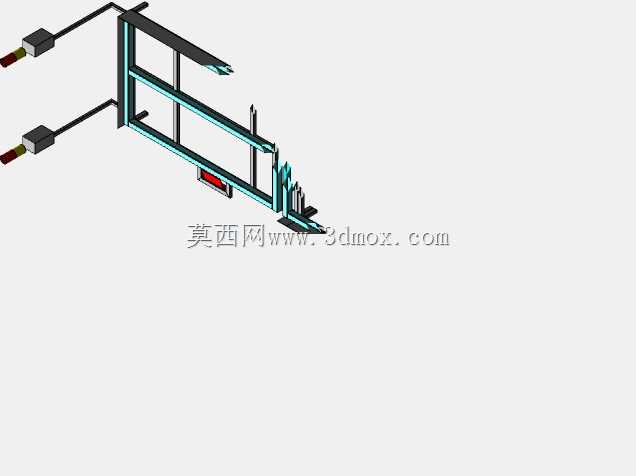

　　这套气动仓储机构主要面向小型加工单元的线边物料暂存与自动送料场景，常见于电子元器件装配、小五金件冲压、小型零部件组装的工位旁，替代人工完成料件的定点取放与工位间输送，减少人工反复取料的走动浪费，适配多品种小批量的柔性生产节拍。从结构布局来看，整体采用框架式铝型材搭建主体支撑，两侧对称布置的气缸作为水平方向的动力执行端，搭配直线导轨保证推送过程的运动精度，避免气缸杆受径向力出现卡顿、密封件过早磨损的问题。框架中段设置分层式料道，可根据待输送物料的外形尺寸调整挡边间距，料道末端设置到位检测位，当物料被推送至末端工位时，可触发后续工位的取料动作，实现上下游工序的动作衔接。设计过程中优先考虑了安装边界的适配性，

　　整体框架的横向宽度控制在常规线边工位的操作范围内，纵向深度不占用主通道的通行空间，底部预留了地脚安装孔位，可直接固定在车间地面或者线边工作台的支架上，不需要额外制作复杂的安装基座。两侧的气缸行程根据料道的总长度做了匹配选型，伸出端设置了缓冲垫，避免推送到位时的刚性撞击对物料或者机构本身造成损伤，气缸的安装采用浮动接头连接，抵消安装过程中产生的微小同轴度误差，延长气动元件的使用寿命。料道的倾斜角度经过反复校核，依靠物料自身重力即可实现顺滑下滑，不需要额外设置辅助送料结构，减少了动力元件的配置数量，降低后期维护的备件成本。机构的气动管路全部沿型材内侧的槽道布置，外部设置线槽盖板，避免车间内的切屑、灰尘落在管路上造成老化加速，

　　同时也避免管路外露被过往的工件、工具剐蹭造成漏气故障。在实际使用中，这套机构可对接上游的料仓出料口，也可由人工批量补料到料道上端，通过两侧气缸的交替动作，实现两个工位的交替送料，匹配双工位加工设备的生产节奏，避免单工位送料时的设备等待空耗，提升整线的生产效率。框架侧面预留了传感器安装位，可根据实际需求加装物料有无检测、到位检测元件，接入设备的PLC控制系统实现全自动化的动作循环，不需要人工干预送料节奏。
