恩瓦尔焊接车间作业工位结构设计

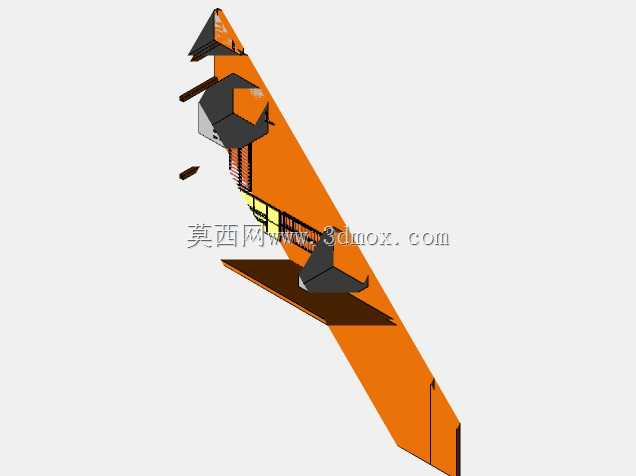

　　这套焊接车间工位结构的三维设计，完全围绕中小批量结构件焊接作业的实际生产场景搭建，适配车间内长条形型材、异形钣金构件的组对、焊接、暂存全流程作业需求。从实际落地的安装边界来看，整体工位沿车间纵向排布，总长度适配常规12米标准厂房柱距，单侧操作预留1.2米的人员作业与物料周转通道，工位底部通过预埋地脚螺栓与车间混凝土地面固定，整体安装标高与车间地面齐平，不会额外占用车间垂直方向的净空高度，适配常规厂房4.5米的层高要求，不会干涉车间上方的起重设备运行路径。设计过程中优先考虑焊接作业的实际操作逻辑，工位主体采用倾斜式承载面设计，承载面倾斜角度设置为12度，这个角度是经过多轮现场作业验证的最优值，

　　既可以让焊接操作人员保持自然站立姿态完成焊缝施焊，减少长期弯腰作业带来的职业损伤，也能让焊接过程中产生的焊渣自然沿倾斜面滑落至底部的集渣槽，避免焊渣堆积在工件表面影响焊接质量，同时降低工位清理的工作量。工位上集成的工件定位夹具采用模块化快换设计，不同规格的型材、钣金件可以通过快速更换定位挡块实现装夹定位，不需要重新整线调整工位结构，单批次工件切换的装夹准备时间可以压缩到10分钟以内，适配多品种小批量的焊接生产节奏。承载面下方设置了分层式工具置物区，可以分类放置焊枪、焊条保温筒、敲渣锤、焊缝量规等常用焊接工具，所有工具的放置位置都在操作人员站立时的手臂可达范围内，减少作业过程中来回取放工具的无效走动。工位两端设置了工件临时停靠位，

　　待焊接的毛坯件和焊接完成的成品件可以分别在两端暂存，形成从毛坯上件、组对定位、焊接作业、成品下件的单向作业流，避免作业过程中物料交叉转运带来的碰撞干涉。在结构强度设计上，工位主体承载框架采用矩形钢管焊接成型，关键受力位置做了三角加强筋处理，额定承载能力达到800kg，可以满足常规中型结构件的焊接承载需求，不会因为工件重压出现结构变形。焊接作业区域的侧面预留了焊烟净化器的接口位置，可以直接配套移动式焊烟收集装置，将焊接烟尘在作业点就近收集，改善车间作业环境。整个工位的结构设计没有冗余的装饰性结构，所有外露棱角都做了倒钝处理，避免作业过程中人员磕碰划伤，所有电气布线都沿工位框架内部的走线槽布置，避免焊接飞溅烫坏线缆，

　　也能减少现场布线的杂乱问题。从实际使用的角度来看，这套工位结构既可以单独作为独立焊接作业位使用，也可以多组串联形成焊接生产线，适配不同产能规模的生产车间布局需求，在设计阶段就充分考虑了现有车间的改造适配性，不需要对原有车间地面、管线做大规模改动就可以完成安装落地。
