工业级数控等离子水切割工作台结构设计

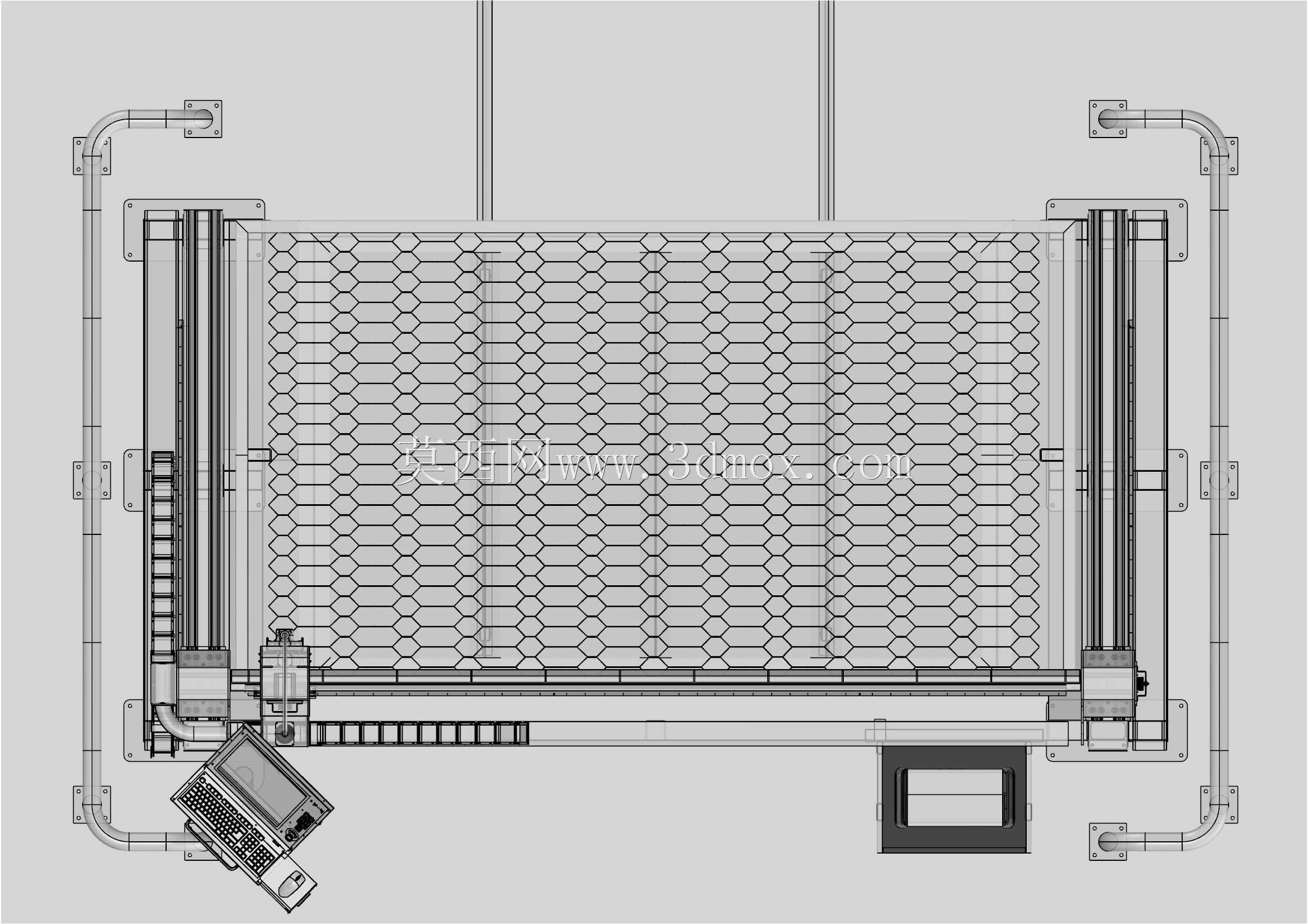

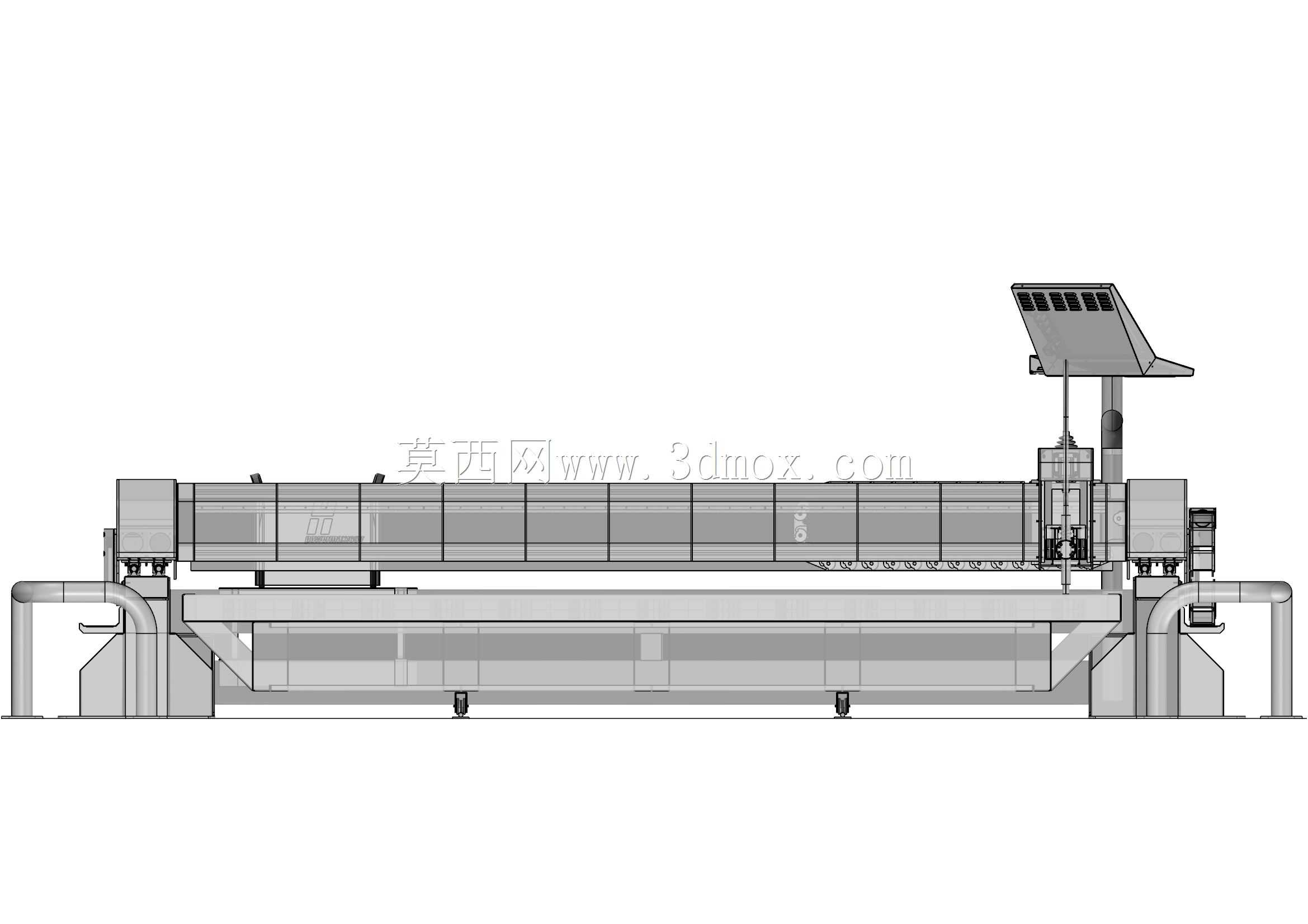

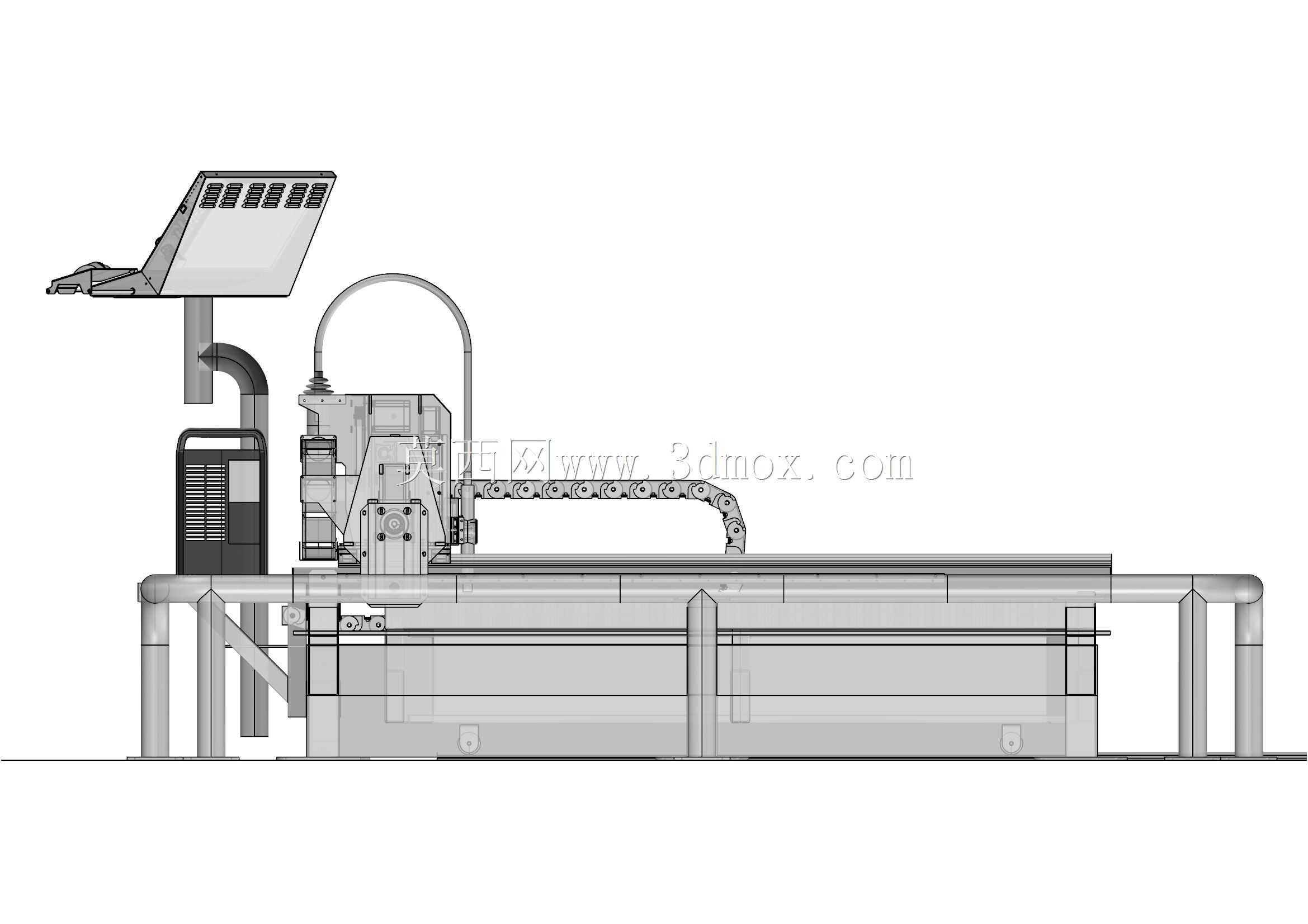

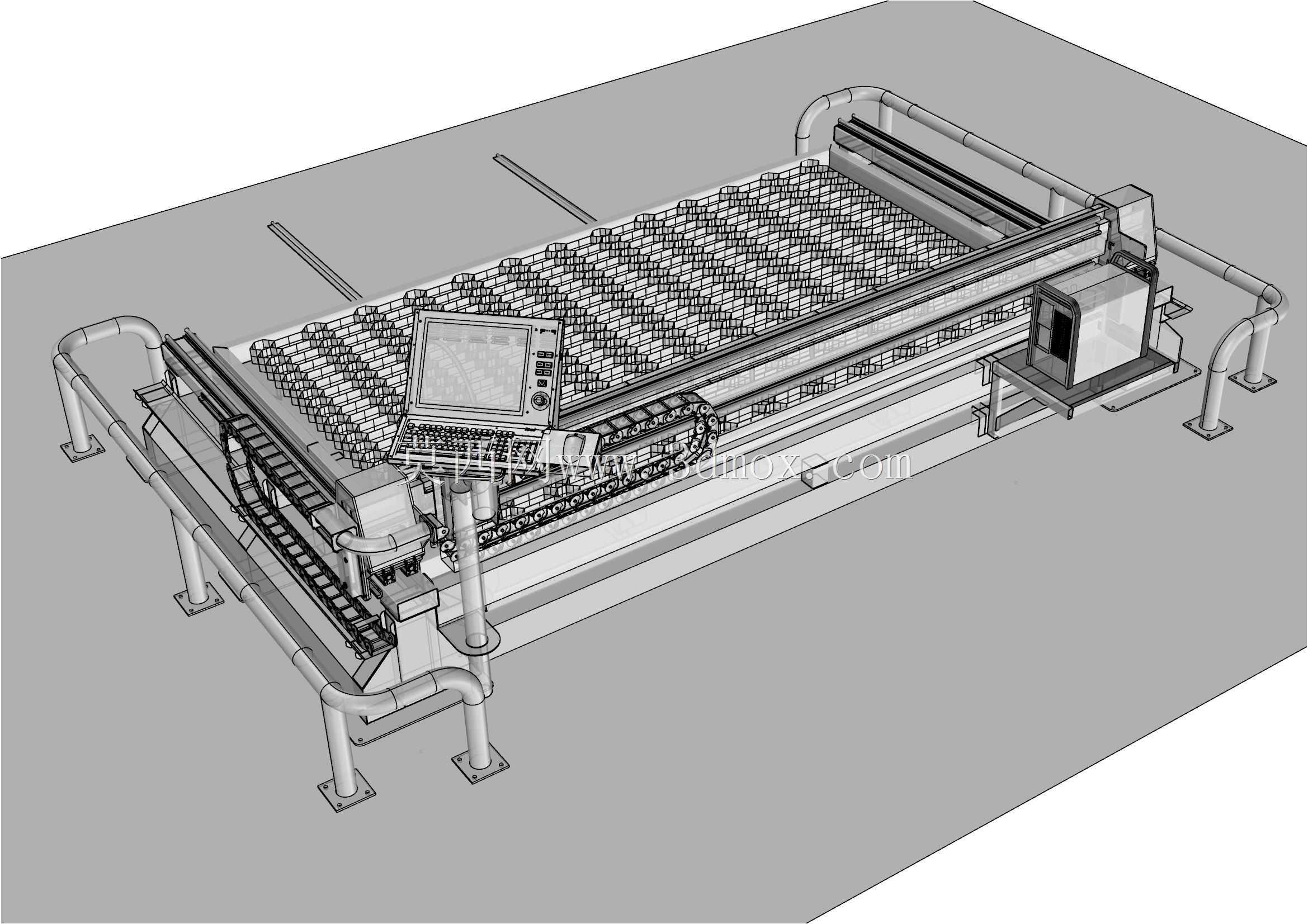

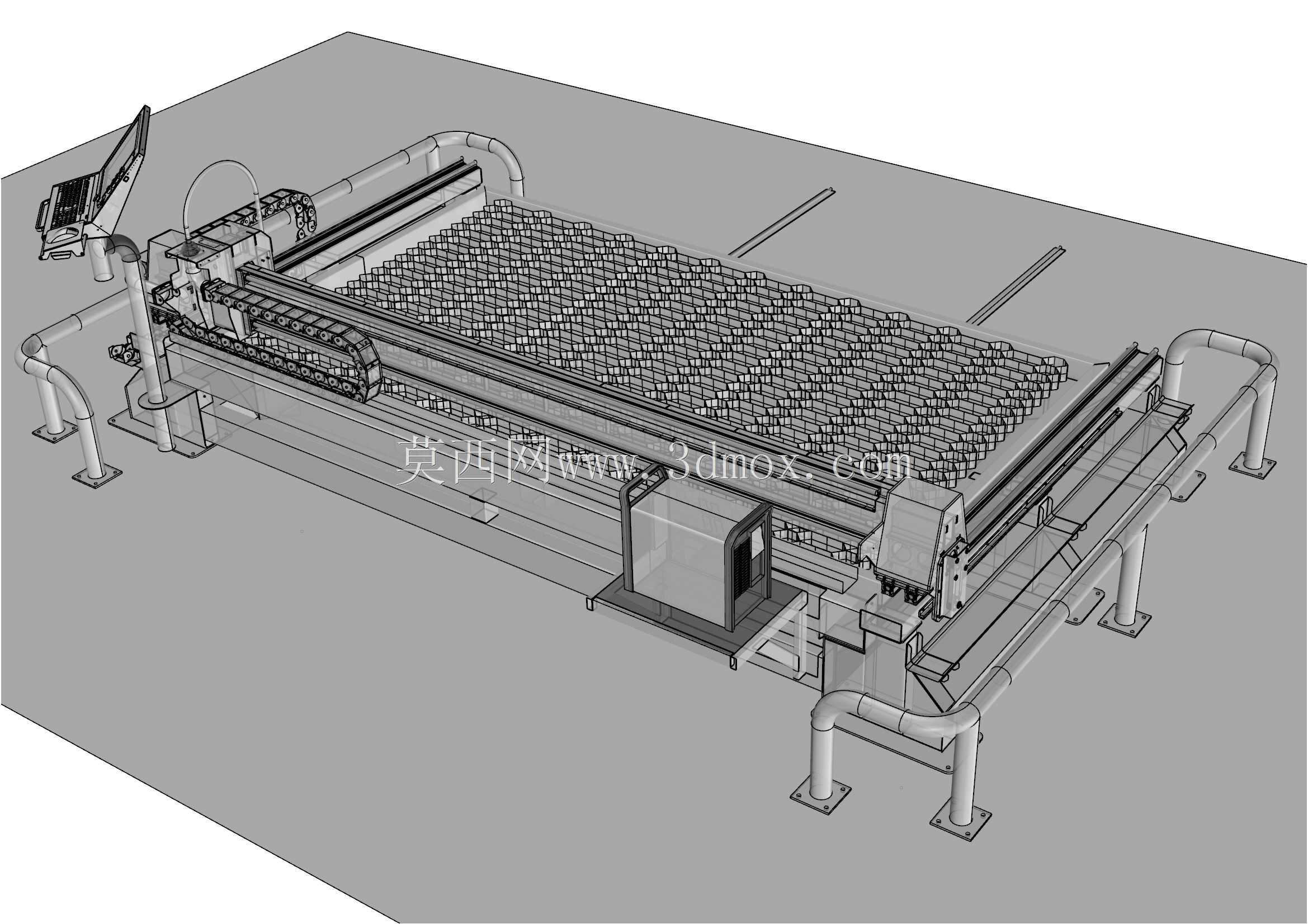

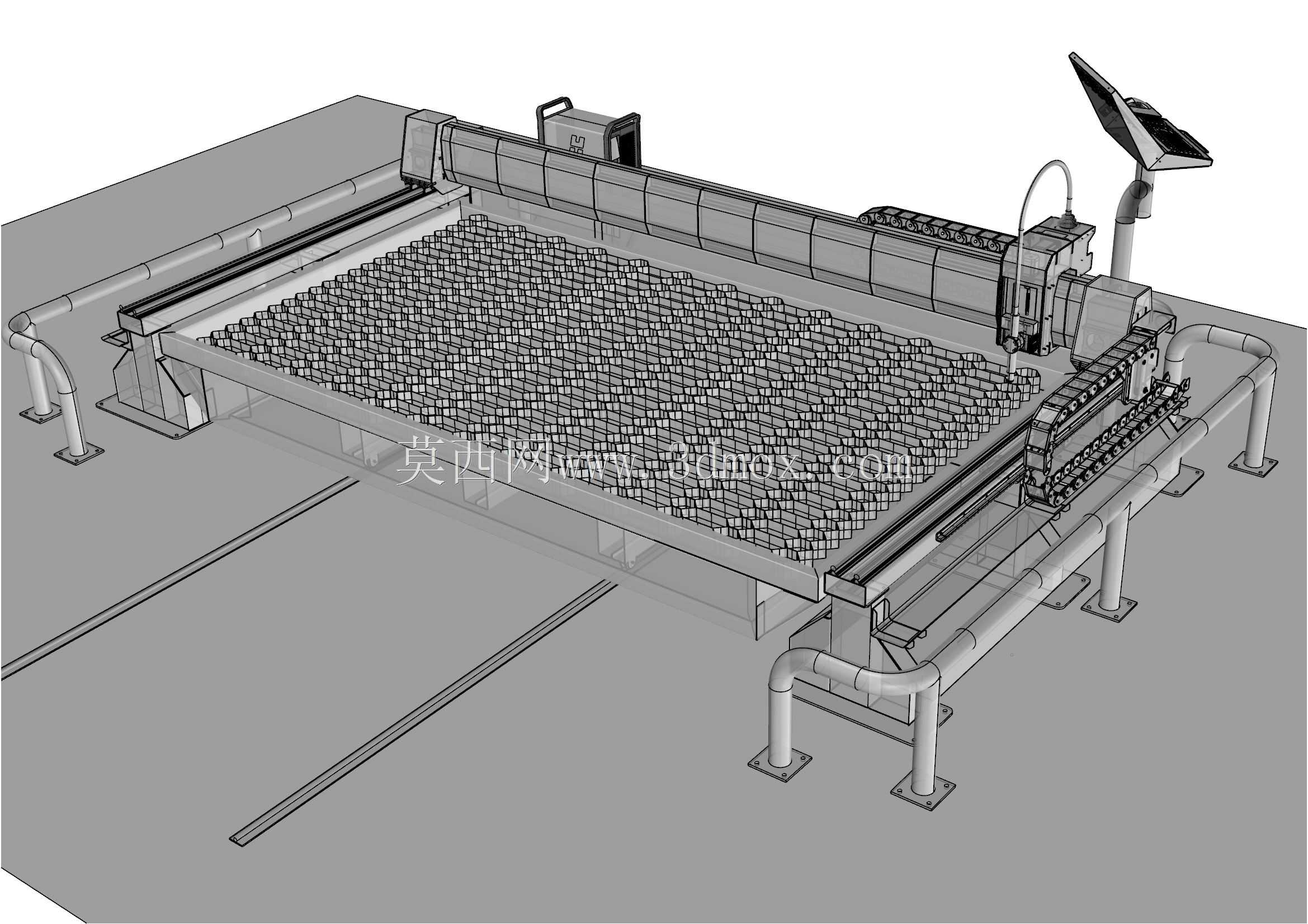

　　这款数控等离子水工作台主要面向中厚板材的金属下料加工场景，在钢结构加工厂、五金制品车间、工程机械配套下料工段都有广泛适配空间，相比传统干式等离子切割工位，带水床结构的设计能大幅抑制切割过程中产生的烟尘、弧光污染与金属飞溅，不需要额外搭建大功率除尘管路就能满足车间基础环保要求，适合中小型加工车间的场地布局。设备整体采用龙门式移动架构，切割头沿横梁做横向进给，龙门架沿床身两侧的纵向导轨做往复运动，床身主体为焊接箱型结构，内部填充水体作为承托与消音隔尘介质，切割时产生的熔渣直接落入水中冷却，不会在床面积攒形成硬渣刮伤待加工板材表面，也减少了清渣的作业频次。配套的等离子电源采用外置独立安装位，和切割主机分离布置，避免切割过程中的振动、

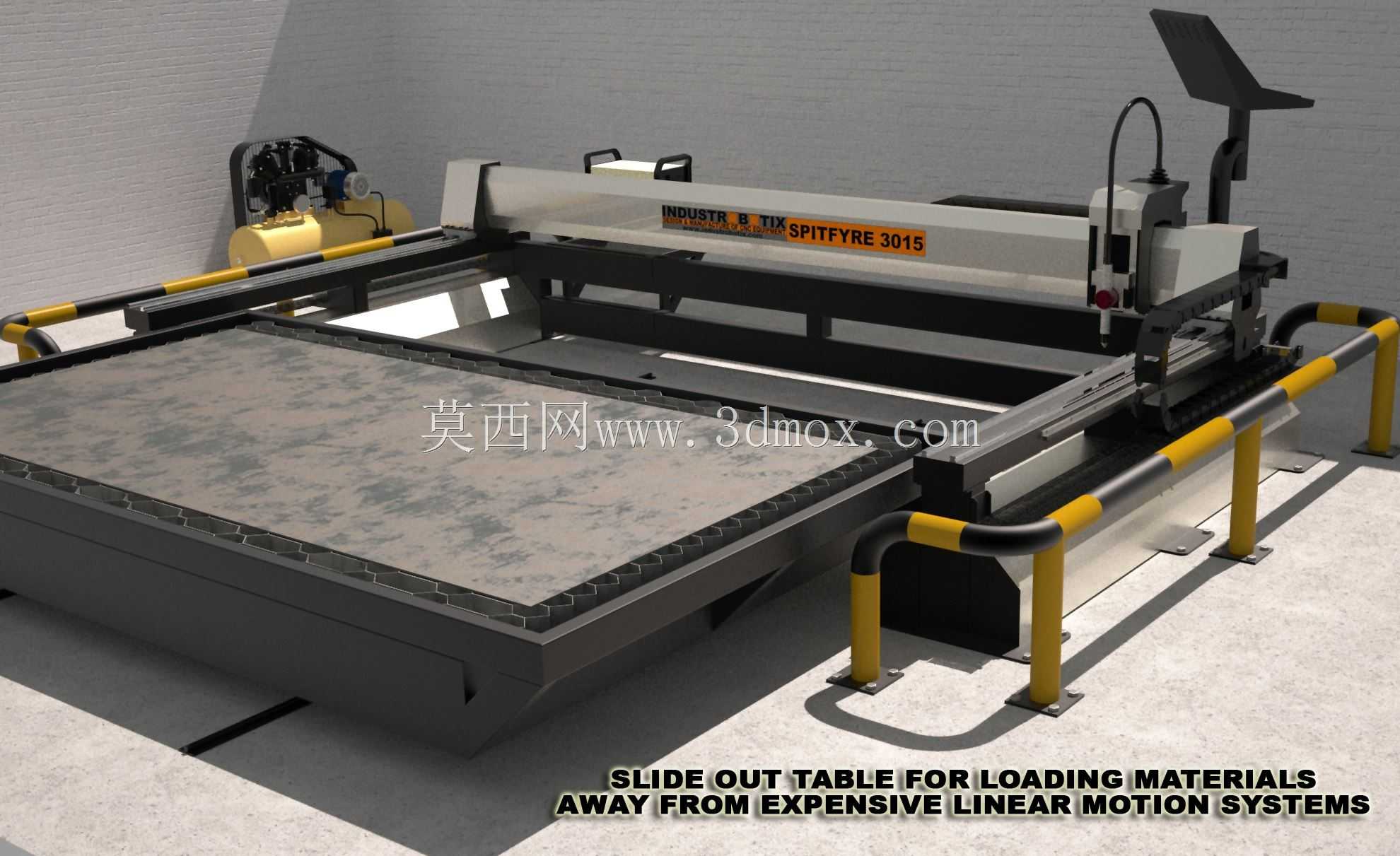

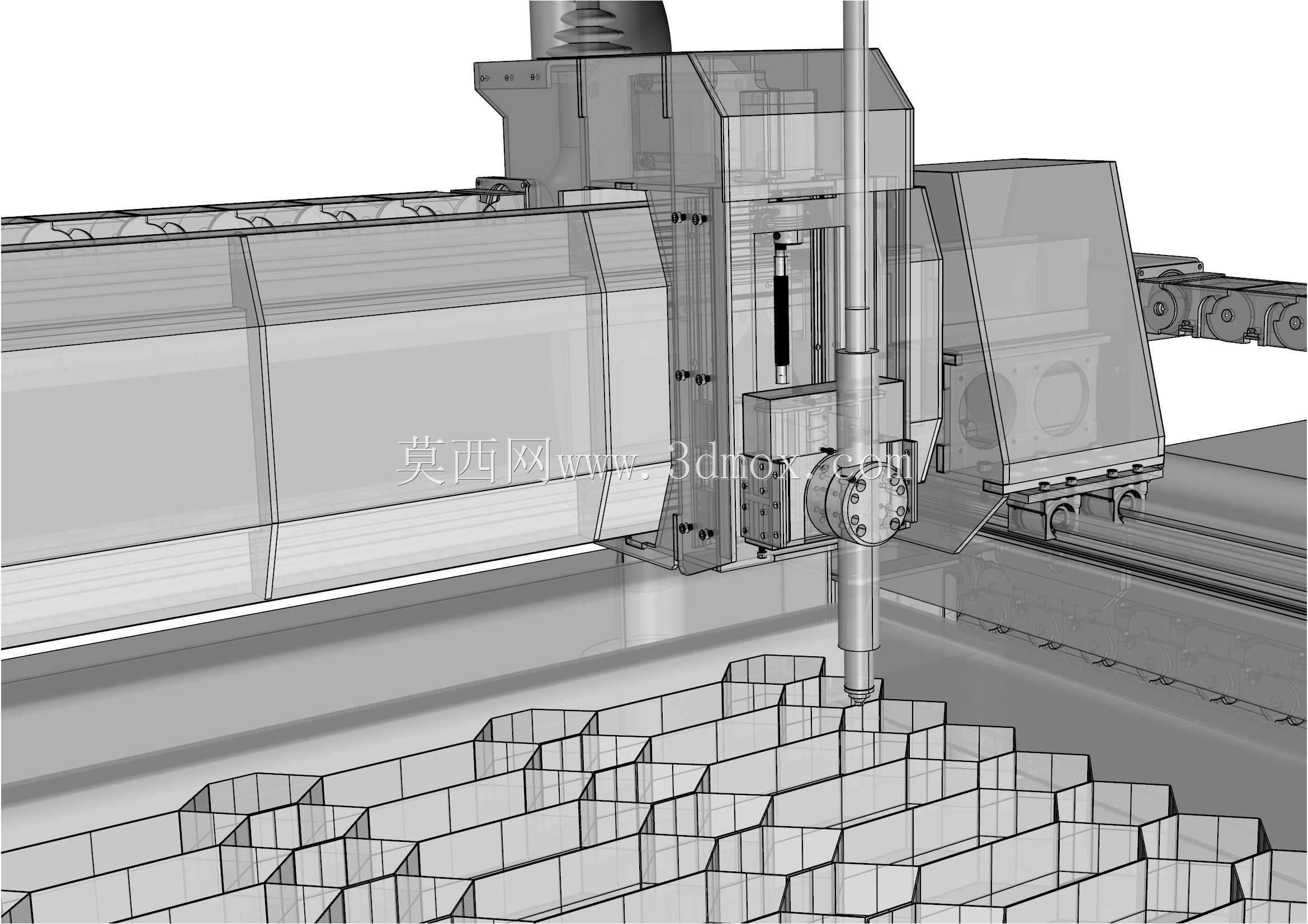

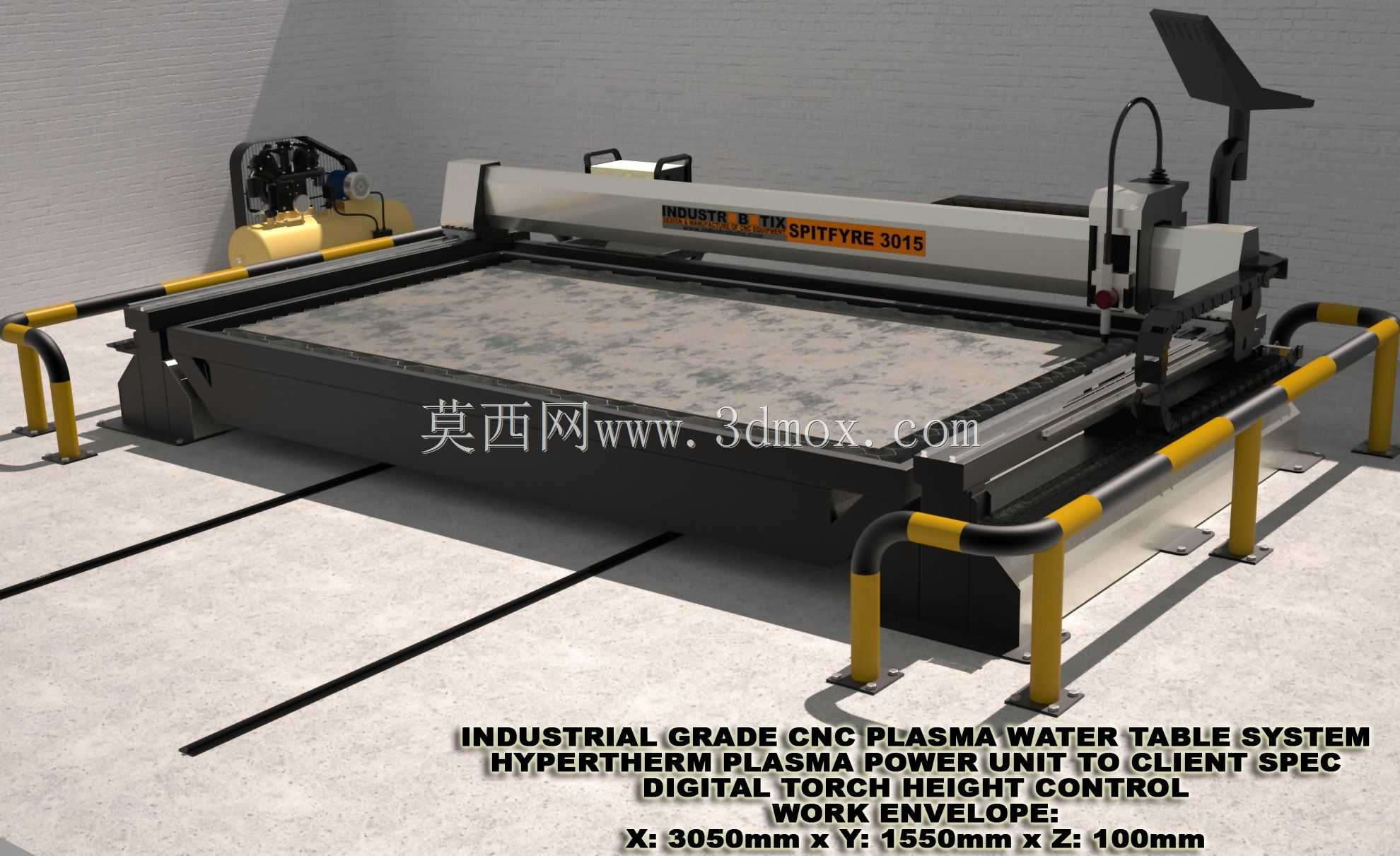

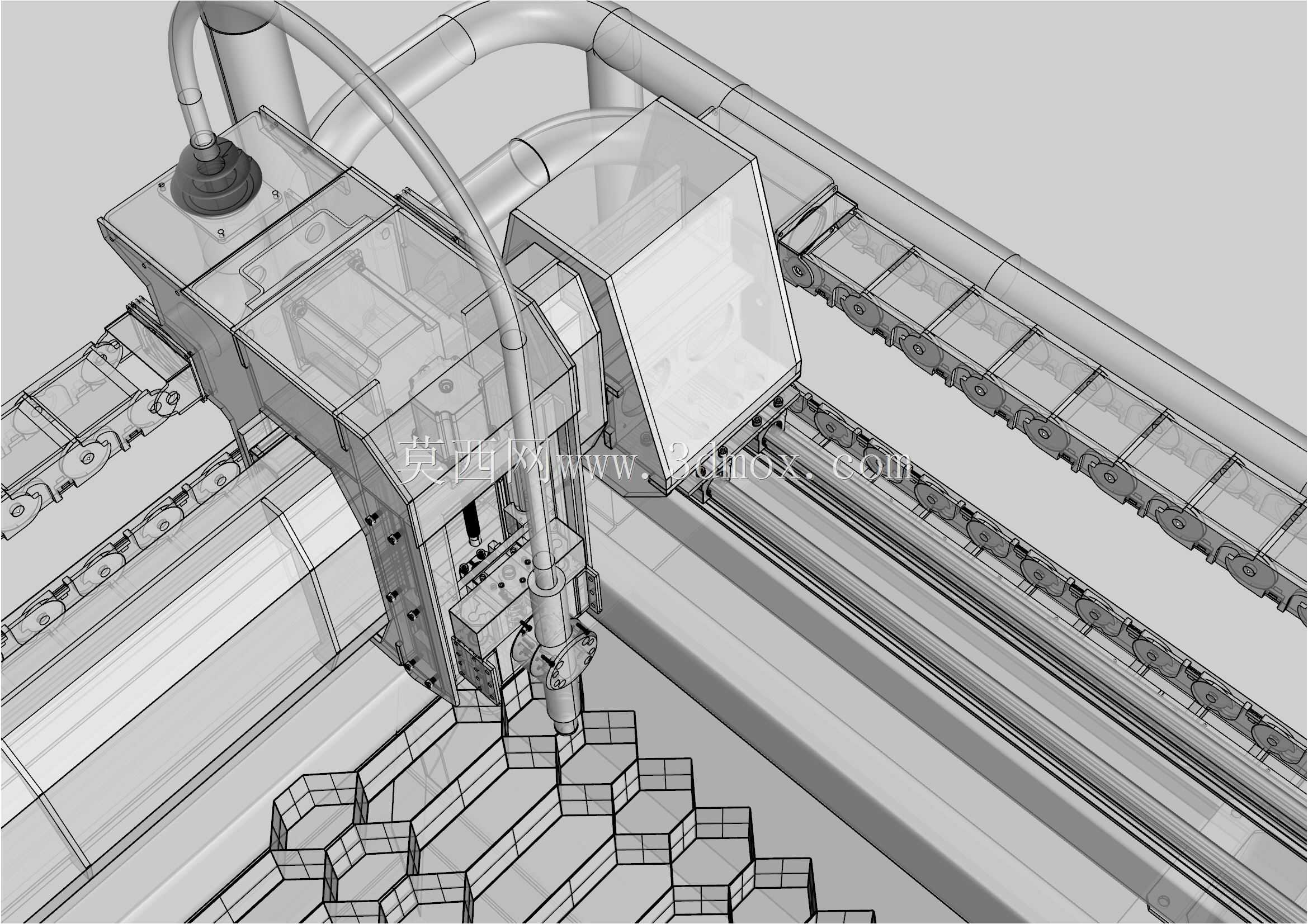

　　水汽影响电源元件寿命，侧边预留的安装位可以适配不同功率等级的海宝类等离子电源，用户可根据自身常切板材的厚度范围选配对应功率的电源单元，不需要改动主机的安装接口。切割头搭载数字式弧压调高模块，能在切割过程中实时根据板材表面起伏调整割嘴高度，就算是表面带有轻微锈蚀、不平度在允许范围内的热轧钢板，也能保持稳定的切割间隙，避免割嘴碰撞板材损坏，也能保证切口的垂直度与表面粗糙度。设备周边设置了黄黑警示的防护栏结构，划定设备的作业安全边界，避免无关人员误入切割作业区，操作终端布置在龙门侧方的悬臂支架上，操作人员站在安全区域就能完成程序导入、参数调整、加工启停的全部操作，不需要靠近切割弧光区域。床身的安装基准面做了整体铣平处理，

　　纵向导轨安装位预留了调整垫铁的安装空间，现场安装时不需要做额外的大型基础浇筑，只要地面平整度满足承重要求，通过调整垫铁就能将导轨的直线度、平行度调整到设计精度要求，大幅缩短现场安装调试的周期。水床的水位设计为刚好没过待加工板材下表面1-2cm，既可以充分捕捉熔渣与烟尘，也不会因为水位过高影响等离子弧的切割稳定性，床身底部预留了排污口，定期清理沉积的熔渣、更换水体就能维持设备正常运行，日常维护的操作门槛较低。横向横梁采用铝型材与钢板焊接的复合结构，在保证结构刚性的前提下降低移动部件的重量，提升进给运动的响应速度，导轨与齿条都做了防尘防护设计，减少切割粉尘进入传动副造成的异常磨损，延长核心传动部件的使用寿命。
