转子焊机零件检测工位组件结构设计

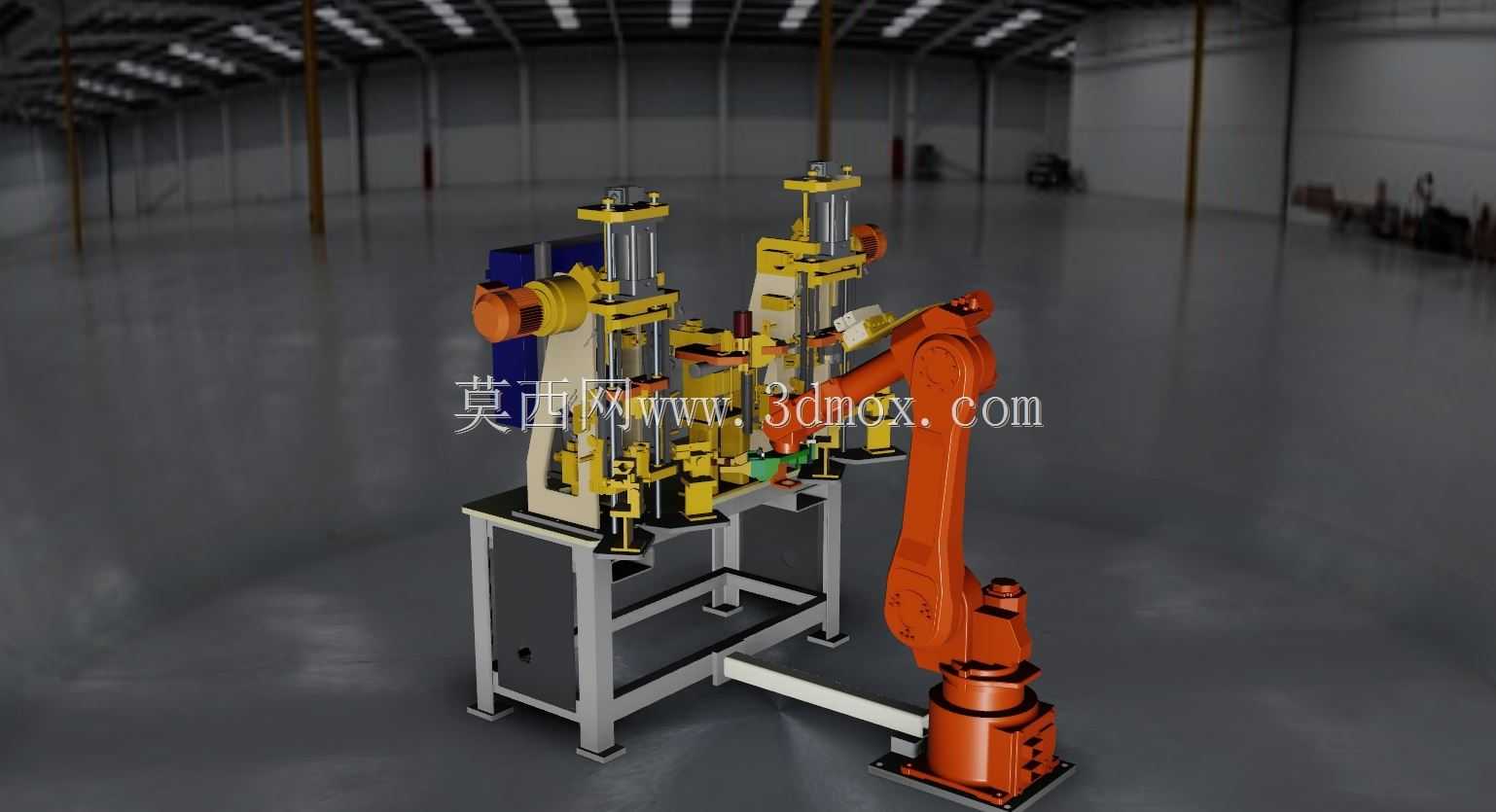

　　这套组件面向电机转子焊接工序的在线检测环节，适配量产线中转子焊后尺寸、焊缝外观、装夹定位精度的全检需求，替代传统人工抽检的作业模式，可直接对接转子焊接生产线的出料工位，完成焊后工件的自动上料、检测、不合格品分拣全流程动作。整套设备采用框架式铝型材搭建主体支撑结构，底部预留可调脚轮安装位与地脚螺栓固定孔，可适配不同高度的生产线接驳需求，整体安装边界控制在长1800mm、宽1200mm、高2100mm范围内，无需对现有车间地面做特殊改造即可完成部署。组件左侧为双工位检测执行机构，搭载两套可独立升降的检测模组，分别对应转子焊缝的同轴度检测、焊点外观视觉检测工位，升降模组采用线性导轨导向、伺服丝杠驱动，重复定位精度可达0.02mm，

　　可适配直径80-150mm范围内不同规格转子的检测需求，模组上预留的标准安装接口可快速更换检测头，兼容接触式位移传感器、工业相机等不同检测元件的装夹。右侧配套的六轴工业机器人负责工件的转移动作，末端采用气动夹爪，夹指做了仿形包覆设计，夹持转子时不会损伤已完成焊接的焊缝表面，机器人的作业半径覆盖检测工位、上料接驳位、不合格品出料槽三个区域，动作节拍可匹配前端焊接设备12秒/件的产出速度，不会出现工序堵料的情况。设计过程中优先考虑了设备的维护便捷性，所有检测元件的布线均走框架内部的线槽，外侧预留可拆卸检修面板，日常更换传感器、调整检测位置时无需拆解主体框架；气路元件集中安装在框架下部的气动安装板上，气源处理件、

　　电磁阀组的排布预留了足够的操作空间，便于日常调压、更换滤芯作业。检测工位的定位工装采用快换式结构，不同型号转子切换生产时，仅需更换定位芯轴与夹指，换型时间可控制在10分钟以内，适配多品种小批量的转子生产场景。整套组件的动作逻辑通过外置PLC控制，检测数据可直接对接车间MES系统，实现每件转子焊接质量的数据追溯，检测到不合格品时机器人会自动将工件分拣至不合格品料箱，同时触发工位报警提示，避免不合格件流入下道工序。设备的安全防护方面，在机器人作业区域的外围预留了安全光栅安装位，人员误入作业范围时设备会自动暂停动作，避免安全事故，检测工位上方预留的除尘接口可对接车间集中除尘系统，抽走检测过程中可能掉落的焊渣碎屑，保持工位内部清洁。
