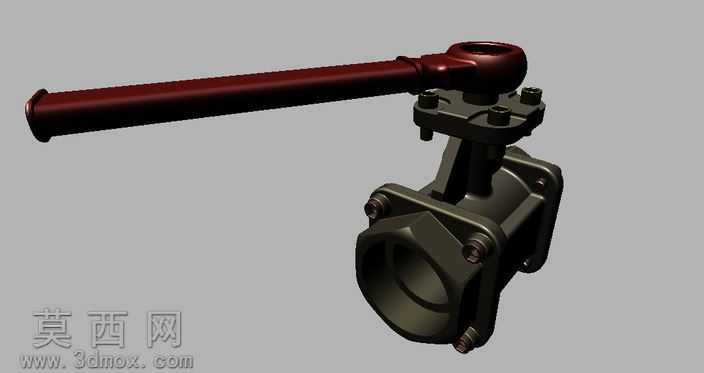

带加长操作手柄的法兰式球阀三维结构

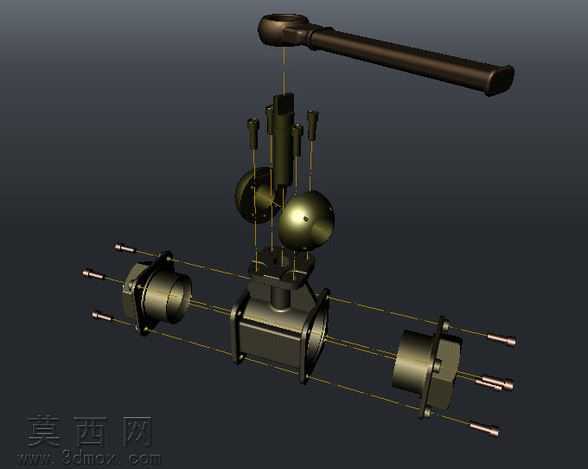

本作品为手动法兰式球阀的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计规范与工业阀门的实际生产尺寸逻辑，完整还原了该类球阀的全部装配结构与细节特征。建模阶段采用自底向上的装配设计思路，首先逐一完成单个零件的参数化建模：针对加长操作手柄，通过草图绘制手柄的长杆轮廓与端部球头结构，采用拉伸、倒圆角、曲面修整等特征完成实体构建，还原手柄符合人体工学的握持形态与杠杆力臂设计，保证操作时的力矩传递合理性；针对阀体部分，先绘制法兰端的连接轮廓，预留标准螺栓安装孔位，构建中部的流体通腔与阀芯安装座，通过抽壳、布尔运算完成阀体的中空流道结构，保证流道内壁的光滑过渡特征，还原阀门通径的设计尺寸；针对阀芯与密封组件，构建球形阀芯的回转实体，预留阀杆连接的卡槽结构，同时完成密封填料、压盖、连接螺栓、锁紧螺母等全部紧固件与密封件的建模，每个零件的尺寸公差、装配间隙都参考实际工业阀门的设计标准设置，保证虚拟装配后各部件的运动逻辑符合真实物理规则。材质与渲染阶段，针对不同零件赋予对应的工业材质：操作手柄赋予深红棕色哑光金属烤漆材质，模拟工业阀门手柄的防锈涂装效果，调整材质的粗糙度参数还原漆面的微磨砂质感；阀体与金属连接件赋予深灰黑色铸铁质感材质，添加细微的铸造纹理与金属反光特性，还原铸钢阀门的真实表面质感；密封件赋予深色橡胶材质，调整材质的漫反射与弹性质感参数，区分金属与非金属零件的视觉差异。渲染阶段采用三点布光方案，主光源模拟工业展厅的柔和顶光，辅光源补充暗部细节避免结构阴影过黑，添加环境反射贴图增强金属材质的真实反光效果，最终渲染图清晰展现阀门的整体装配关系、各部件的连接结构与操作手柄的形态，完整呈现该款手动球阀的设计细节。该模型完整还原了手动法兰球阀的结构特征，加长手柄的设计适配需要较大操作力矩的工况，法兰连接结构可直接对接工业管路系统，模型可用于阀门产品的结构展示、装配教学、管路系统虚拟搭建等场景，建模过程严格遵循机械设计的装配逻辑，所有零件可实现虚拟拆装，能够直观展现球阀的内部构造与工作原理，即通过旋转手柄带动阀杆与球形阀芯转动，实现管路流体的通断控制，整体建模精度满足工业设计展示与教学演示的使用需求。
