双腔法兰式流量控制阀门结构设计

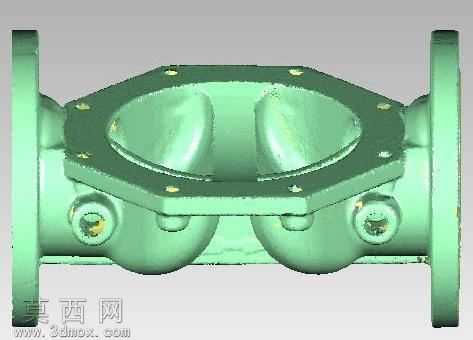

本作品为双腔法兰式流量控制阀门的三维结构设计，建模过程围绕阀门的实际流体调控功能展开，首先依据流量控制阀门的工况参数确定整体尺寸框架，以对称式双腔结构作为核心设计方向，保障流体在阀腔内的分流与汇流过程平稳，降低流阻损耗。建模阶段优先搭建阀体的主体轮廓，精准绘制两端法兰的连接结构，对法兰上的螺栓安装孔位做等距环形排布，确保安装时的同轴度与连接密封性，同时还原法兰端面的密封面结构，为后续装配密封垫片预留合理的配合间隙。针对阀腔内部的流道设计，采用平滑过渡的曲面建模方式，避免流道内出现直角凸起或凹陷结构，减少流体流经阀腔时的湍流与压力损失，两个独立阀腔之间设置分隔筋结构，筋板厚度根据阀体承压等级做参数化设定，既保证结构强度，又避免占用过多流道通径。阀体两侧的接口位置预留了控制组件的安装孔位，孔位内部做阶梯式结构设计，适配阀芯、调节杆等控制部件的装配需求，孔位边缘做倒角处理，消除建模过程中的尖锐棱角，同时也符合实际机加工的工艺要求。材质渲染阶段选用铸钢材质的视觉表现，还原金属阀体的哑光金属质感，对阀腔内部的加工面做轻微的反光处理，区分铸造毛坯面与机加工面的视觉差异，法兰端面、螺栓孔等装配面做更细腻的质感表现，突出配合面的加工精度。整体建模过程严格遵循阀门设计的相关规范，所有结构尺寸均参考通用工业阀门的参数标准，既保证三维模型的结构完整性，也确保模型可用于后续的结构强度仿真、流体仿真分析，或是生产加工环节的工艺参考，模型的各个部件均做独立的结构拆分预留，方便后续拆解展示内部阀芯、密封件等组件的装配关系，完整呈现流量控制阀门从外部连接结构到内部流道的全部设计细节。
