费伯卡斯特绘图分规精密三维设计

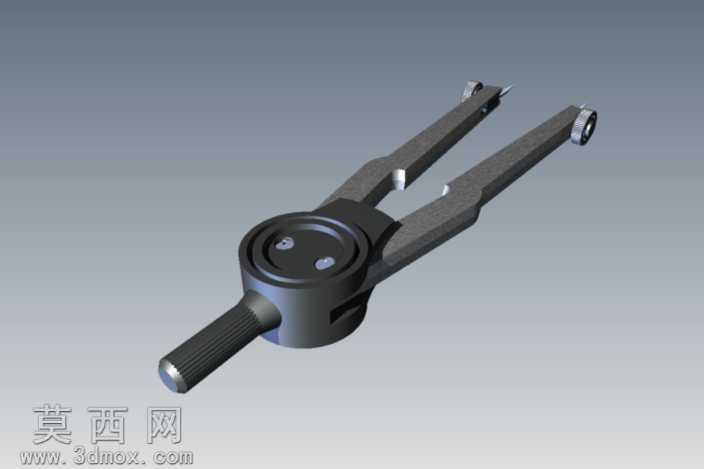

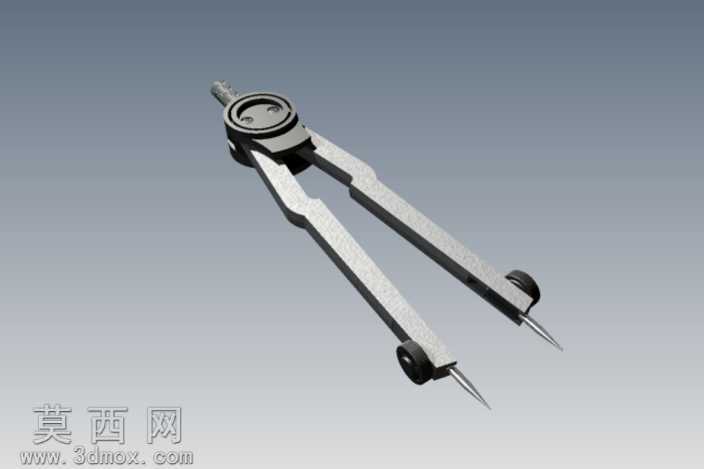

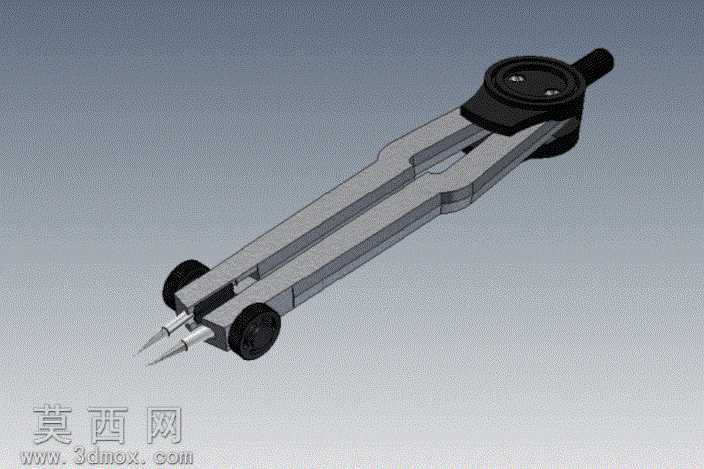

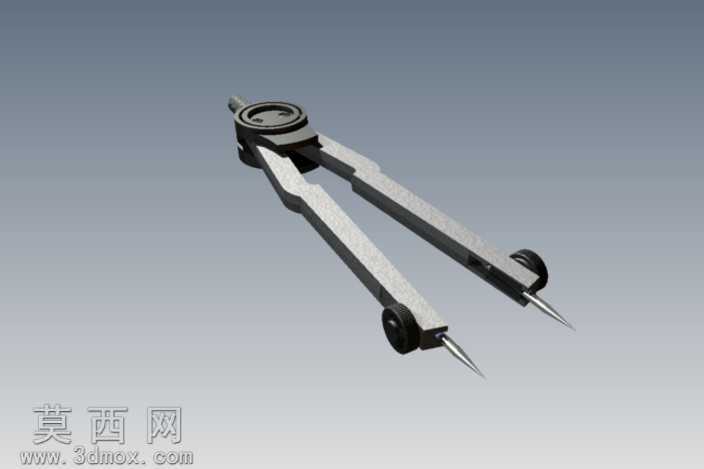

本作品为费伯卡斯特绘图分隔线（即专业绘图分规）的三维建模设计成果，建模过程围绕专业手绘制图工具的真实使用逻辑展开，完整还原了实体分规的全部结构细节。建模阶段首先以真实分规的实测尺寸为基准，通过草图绘制勾勒出两个对称规臂的轮廓曲线，规臂采用符合人体工学的收腰流线造型，既保证手持握持时的贴合舒适度，也兼顾了结构的力学强度，通过拉伸、切除、倒角等基础特征完成规臂主体的构建，对规臂上的减重开槽结构做了等壁厚处理，还原实物的轻量化设计特点。顶部的铰接枢轴结构是建模的核心部分，通过同轴心配合完成两个规臂的转动约束，还原枢轴处的阻尼调节结构，枢轴顶部的端盖做了嵌入式的固定螺丝建模，两个沉头螺丝的位置、尺寸完全匹配实物装配逻辑，保证分规开合时的阻尼手感均匀，不会出现松垮或卡滞的问题。规臂下端的针脚固定结构做了精细化建模，还原了针脚锁紧旋钮的滚花纹理，通过圆周阵列特征完成滚花的凹凸细节，旋钮与规臂的螺纹配合结构做了简化但符合视觉逻辑的表达，针尖部分做了锥度收尖处理，还原金属针脚的锋利质感，同时保证两个针尖在分规完全闭合时能够精准对齐，满足绘图时量取线段、等分圆弧的精度要求。材质与渲染阶段，针对不同部件做了差异化的材质赋予：规臂主体采用哑光磨砂金属材质，调整金属粗糙度参数模拟锌合金压铸件的细腻磨砂质感，还原实物不沾指纹、握持防滑的特性；顶部枢轴端盖、锁紧旋钮采用黑色哑光工程塑料材质，添加细微的颗粒质感模拟注塑件的表面肌理；针尖部分采用高抛光不锈钢材质，提高反射强度模拟金属针脚的亮泽质感；枢轴处的阻尼垫片采用黑色软胶材质，适当降低反光度模拟橡胶材质的哑光特性。渲染时采用柔和的侧上方主光源搭配底部补光，清晰呈现规臂曲面的光影过渡，突出结构的线条感，同时通过阴影效果强化分规的立体层次，让整体渲染效果贴近实物拍摄的真实观感。整个建模过程严格遵循专业绘图工具的功能逻辑，所有结构都服务于分规的实际使用需求：开合角度的限位结构避免规臂过度张开导致的枢轴损坏，针脚锁紧结构保证绘图过程中针脚不会移位，流线型规臂造型兼顾美观与握持实用性，完整复现了这款经典绘图工具的设计精髓，可用于绘图工具产品展示、制图教学演示等场景。
