弹簧式精密划线圆规三维建模作品

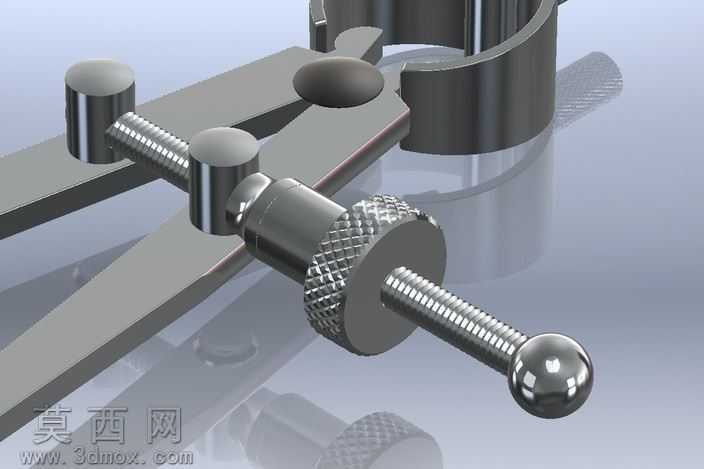

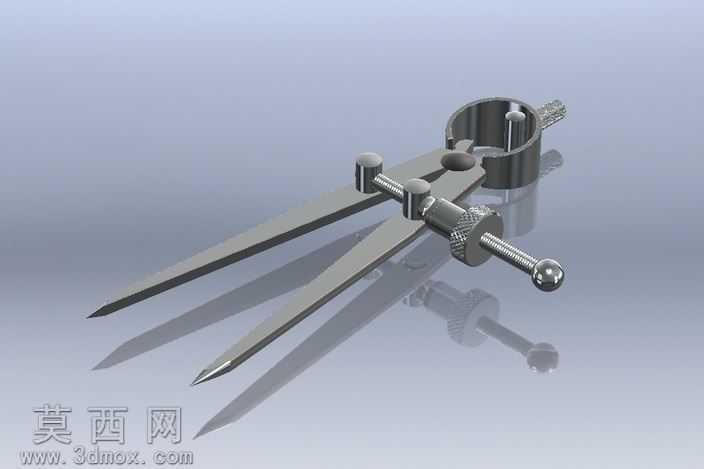

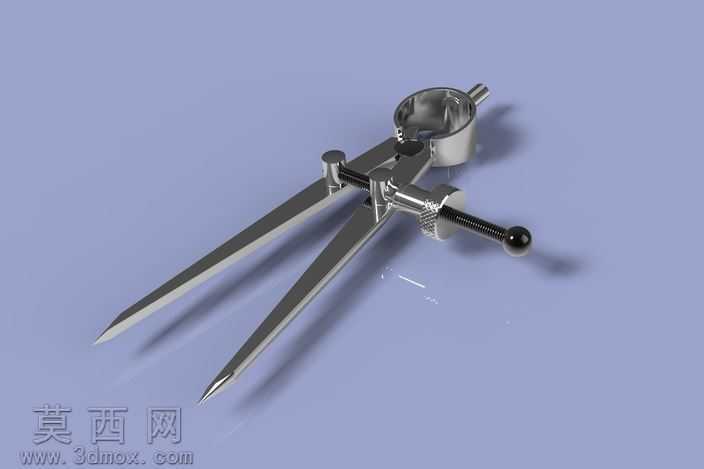

本作品为弹簧式精密划线圆规的三维建模成果，建模过程依托SolidWorks平台完成全参数化设计，从功能结构出发拆解产品各组成部件，依次完成固定规脚、活动规脚、顶部铰接轴、弹簧调节套筒、微调螺杆、锁紧旋钮、硬质合金划针尖、顶部握持套等零件的独立建模，再通过标准配合关系完成总装配，还原实物的活动调节逻辑。建模阶段对各部件的尺寸比例进行严谨校准，规脚采用细长锥形结构设计，保证划线时的指向精度与结构刚性，铰接位置的轴孔配合预留合理活动间隙，还原圆规开合转动的顺滑手感；弹簧调节结构采用精密螺纹建模，还原微调螺杆与调节螺母的啮合关系，可实现两规脚间距的微米级微调，满足精密划线作业的精度需求。材质渲染阶段针对不同部件的材质特性进行参数调试，规脚主体采用高碳工具钢材质，赋予哑光磨砂金属质感，表面添加细微的磨削纹理还原加工痕迹；调节弹簧采用弹簧钢材质，设置高反光金属参数还原弹簧表面的镀锌光泽；锁紧旋钮采用黑色电木材质，添加细微的颗粒质感模拟防滑握感；顶部握持套采用哑光镀铬金属材质，与规脚材质形成视觉区分；硬质合金划针尖添加高硬度合金的冷调金属光泽，突出尖端的耐磨特性。场景渲染采用淡紫色哑光背景，搭配柔和的三点布光，主光从侧上方投射，清晰勾勒出圆规的轮廓结构与金属反光，辅光弱化阴影死黑区域，补光突出调节螺杆、弹簧等精细结构的细节，整体渲染效果真实还原工业级划线圆规的质感。设计过程中充分考量产品的实用功能，弹簧微调结构可在规脚开合到大致位置后进行精准间距调节，锁紧结构可固定设定好的划线半径，避免作业过程中规脚移位，两规脚尖端采用对称对齐设计，保证划线圆心与半径的精度，整体结构紧凑，调节逻辑符合一线钳工、绘图人员的使用习惯，可作为五金工具设计、量具产品研发的参考模型，也可用于机械制图教学、工量具产品展示场景使用。
