恩瓦尔SW4板材输送上料台车结构设计

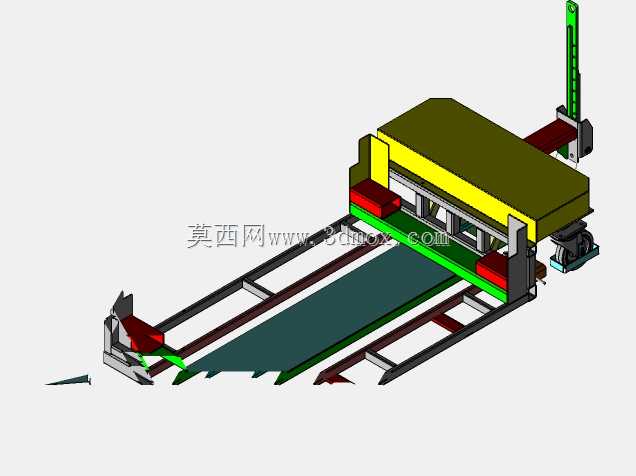

　　这款台车结构主要面向板材加工产线的物料转运与上料工位，适配剪板、激光切割、冲压等板材加工设备的进料衔接需求，解决传统人工搬运大尺寸板材时对位精度差、劳动强度高、易出现板面划伤的痛点，可在多台加工设备间完成长距离物料周转，也可作为加工工位的临时储料台使用。从结构设计逻辑来看，整体采用双轨行走布局，底部行走轮组适配车间常见的轻型地轨安装条件，轨距可根据现场通道宽度灵活调整，行走端设置缓冲防撞结构，避免工位对接时出现硬碰撞损伤设备漆面或加工面。台架主体采用型钢焊接框架，承载面设置多组平行排布的承托梁，承托梁上安装非金属耐磨垫条，避免金属硬接触划伤板材表面，承托梁间距可根据常见板材的幅面规格调整，防止大尺寸薄板放置时出现中部下挠变形。

　　设备侧方集成的立式升降导向机构，采用线性导轨作为导向部件，配合带传动结构实现升降端的平稳位移，升降端设置可调节的定位挡块，可根据不同厚度的板材调整挡料高度，配合前端的推料拨叉结构，可将台面上堆叠的板材逐片推送至加工设备的进料辊道上，推料行程可根据板材幅面进行参数调整，避免推料过度导致板材偏移。在安装边界方面，该台车的整体宽度控制在常规车间设备通道的通行尺寸范围内，长度方向可适配1220*2440mm标准幅面板材的放置需求，升降机构的最大伸出高度可匹配多数中薄板加工设备的进料台面高度，无需额外增设过渡衔接平台。设计过程中对台架的受力变形量做了仿真校核，在额定承载工况下，台架中部的最大挠度控制在允许范围内，

　　避免长期承载出现框架变形影响行走精度，行走轮组采用带轴承的包胶轮结构，既降低行走过程中的噪音，也能减少地轨表面的磨损，轮组旁设置可调式侧向导轮，可消除行走过程中的横向窜动，保证工位对接时的位置精度。设备的各运动部件均预留了润滑注油点位，日常维护时无需拆解结构即可完成保养作业，电气走线沿台架内侧的线槽排布，避免线缆外露被板材剐蹭破损，整体结构兼顾了承载稳定性、操作便捷性与现场适配性，可直接作为板材加工产线自动化改造的上料转运单元参考，也可根据现场工况对各部分结构尺寸做参数化调整，适配不同规格的物料转运需求。
