恩瓦尔二级输送小车框架结构设计

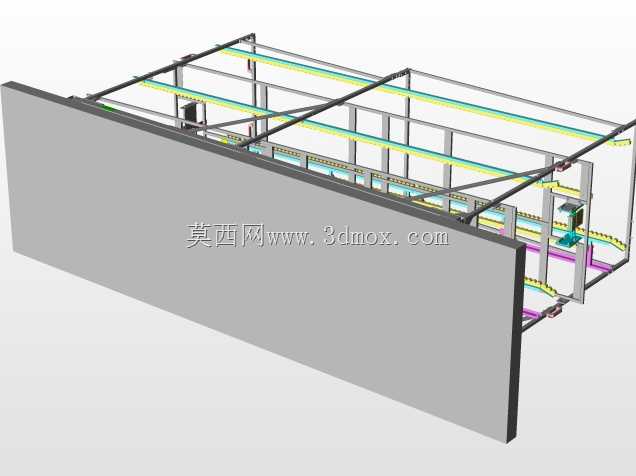

　　该套输送小车结构主要面向车间内部线边物料转运、自动化产线工位间工件接驳场景设计，可适配多品种小批量生产模式下的短距离物料输送需求，尤其适合电子装配、轻工制造类车间的轻型工件周转使用，能够替代传统人工手推转运车，配合地面输送线或空中悬挂系统完成定点停靠、物料交接的作业流程。从结构设计逻辑来看，整体采用铝型材拼接框架作为主体承载结构，型材间采用角件与螺栓连接，无需焊接加工，既降低了现场改制的加工难度，也方便后续根据工位需求调整框架层间距与整体宽度，适配不同尺寸的载具放置需求。框架侧边设置的多组导向轮与定位挡块，可在驶入指定接驳工位时完成精准对位，避免停靠偏移导致的物料交接失败，底部的承载面预留了载具定位销安装位，可兼容通用周转箱、

　　定制工装板的固定需求，防止转运过程中载具滑移脱落。结构设计阶段充分考虑了安装边界限制，整体框架宽度适配车间常见的1.2米宽人行通道，高度方向预留了上层物料放置的安全间隙，避免与车间顶部的照明、管线桥架发生干涉，框架侧边的走线槽可集成传感器、信号通讯线缆，满足后续升级自动化停靠、物料识别功能的布线需求，无需额外在型材外部布设明线，减少现场布线的杂乱风险。从功能特性上看，该小车采用分层承载设计，上下两层可分别放置不同工序的待加工件与已加工件，实现单趟转运完成双向物料交换，减少空车返程的无效行程，框架侧面的斜向加强筋采用对称布置形式，在控制整体自重的前提下提升了框架的抗扭刚度，避免满载状态下框架出现侧向变形导致的导向轮卡滞。

　　导向轮采用偏心可调安装结构，现场安装时可根据轨道的实际安装误差调整轮组间隙，降低轨道铺设的精度要求，减少现场安装调试的工作量，端部设置的缓冲碰头可在停靠工位时吸收碰撞冲击，避免硬接触导致的框架结构变形与工件磕碰损伤。
