壁挂式集成流体动力机组结构设计

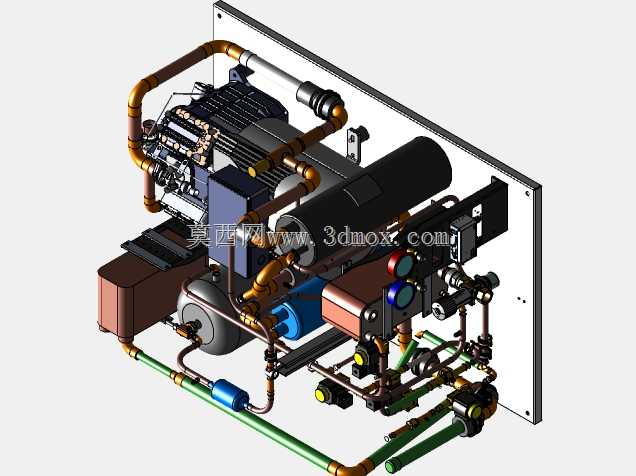

　　这套壁挂式集成流体动力机组，主要面向中小型工业生产场景的集中气液动力供给需求，常见于机加工车间辅助动力配套、小型自动化生产线的执行机构动力源、实验室流体测试系统的动力输出端，相比传统落地式动力站，它采用贴墙安装的布局形式，能够大幅缩减设备占地面积，对于厂房空间紧张、工位排布紧凑的生产场景适配性极强。从结构设计逻辑来看，整套机组将动力发生单元、储液储气腔体、过滤组件、控制阀组、压力检测元件全部集成在一块立式安装基板上，所有管路沿基板表面排布，走线路径区分高压回路与低压回路，铜质管路负责高压介质输送，绿色复合管路负责低压回流或冷却介质通路，不同管径的管路匹配对应通径的接头，避免通径不匹配造成的压损过大问题。安装边界上，

　　基板预留了均匀分布的壁挂固定孔位，安装时只需在墙面预置对应承重的膨胀螺栓，即可完成整机挂装，设备整体向外延伸的最大尺寸控制在合理范围，不会过多占用车间通行空间，基板底部预留了管路外接接口，现场安装时只需对接用户侧的动力输出管路即可完成部署，无需额外进行复杂的管路二次排布。功能特性层面，机组搭载的动力核心可稳定输出额定压力的流体介质，配套的过滤组件能够滤除介质中的固体杂质，避免杂质进入后端执行元件造成磨损卡滞，面板上集成的压力显示表组可实时观测不同回路的压力数值，方便运维人员快速判断系统运行状态，各个控制阀组采用模块化安装设计，后期维护更换时无需拆解整体管路，只需单独拆下故障阀件即可完成替换。设计过程中充分考虑了运维便利性，

　　易损的过滤元件、密封接头都布置在设备外侧易操作的位置，日常维护时无需将整机从墙面拆下，站在地面即可完成常规耗材更换，管路弯折处全部采用标准成型弯头，避免直角弯折造成的介质流动阻力激增，同时所有管路的固定卡箍都做了减震缓冲处理，降低设备运行时的管路振动传递，减少长期运行后的管路松动渗漏风险。
