移动式双缸空气压缩机结构设计

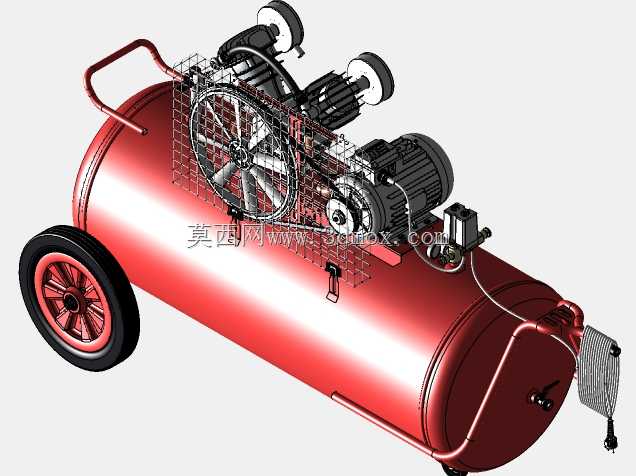

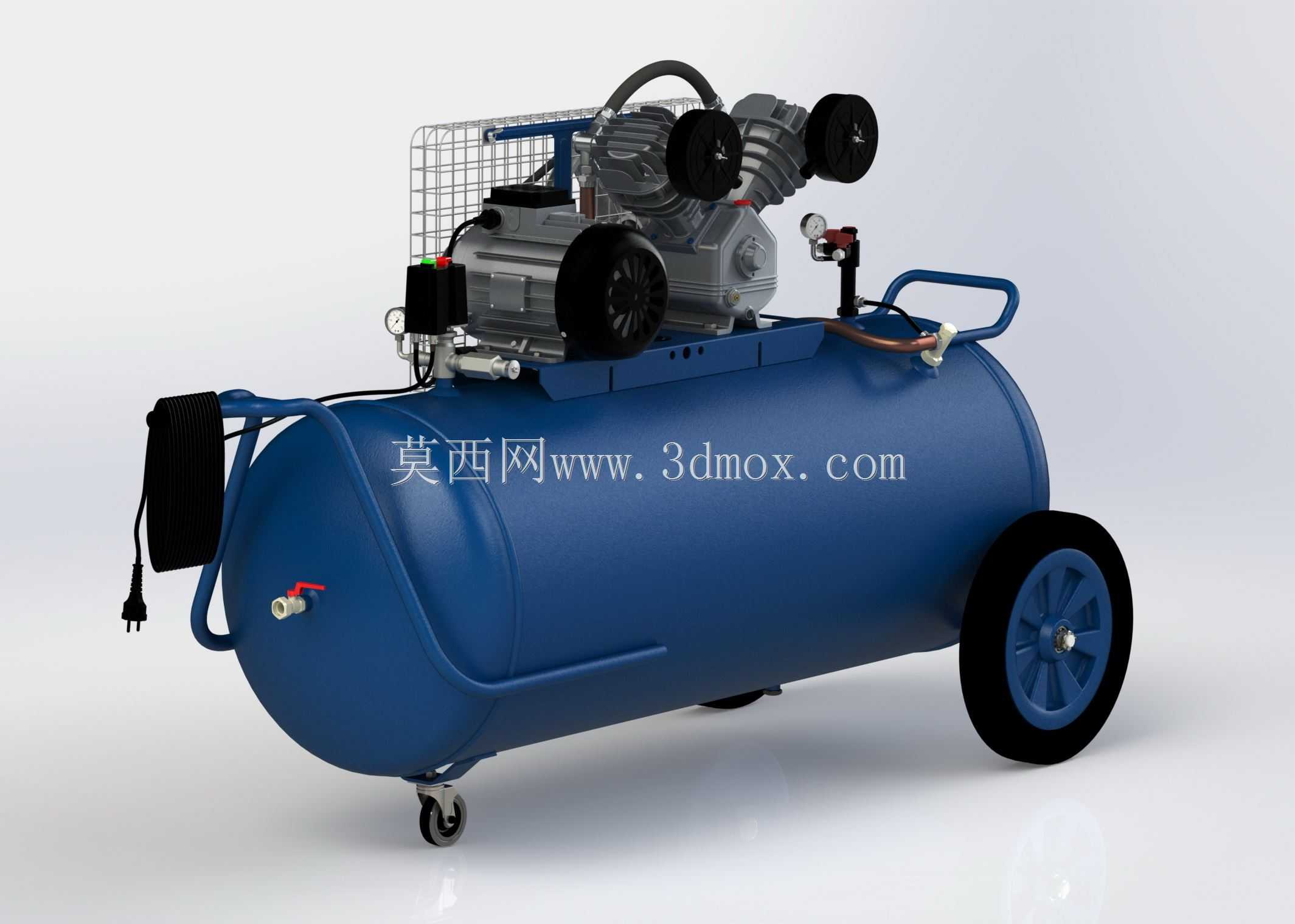

　　这款移动式空气压缩机的三维结构，完整还原了工业现场常用的中小型气动动力供给设备的全部细节，从机头的双缸压缩单元到卧式储气罐体，再到移动行走机构与操控附件，每一处结构都对应实际生产中的使用需求。在机械加工、汽修维保、家装施工、小型装配车间这类场景里，这类设备是气动扳手、喷枪、气动夹具、吹尘枪等工具的核心动力来源，需要兼顾稳定供气、灵活转场、压力可控这几个核心使用要求。

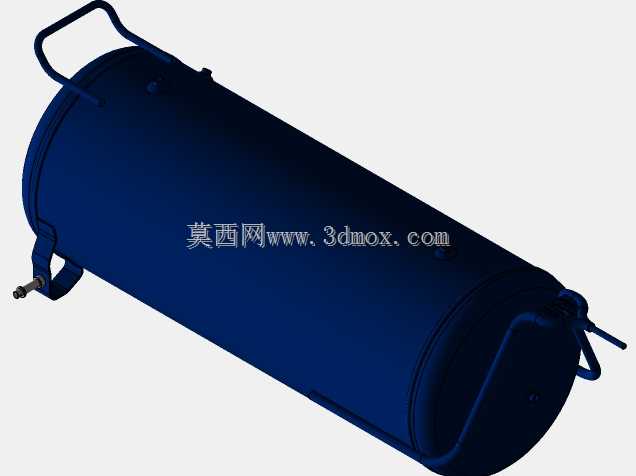

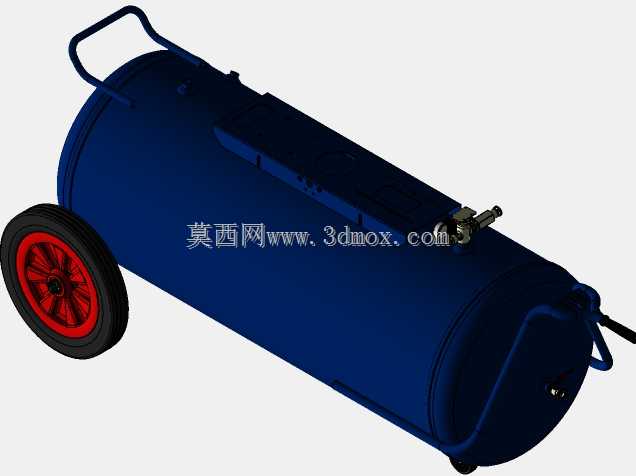

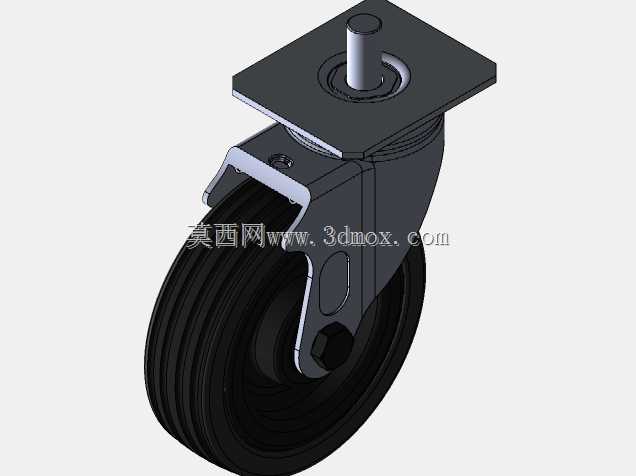

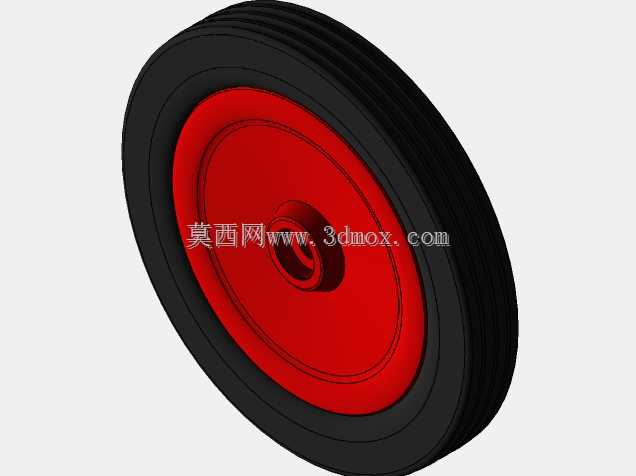

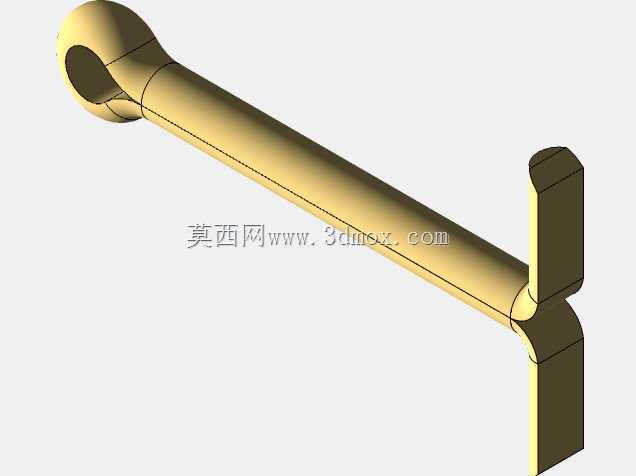

　　设计阶段首先要平衡的是储气容量与移动便利性的关系，卧式圆柱形储气罐采用长径比约2.5的比例，既保证了足够的压缩空气缓存容积，避免空压机机头频繁启停加载，又能将整机重心控制在较低位置，配合底部的定向脚轮与侧边的大直径行走轮，单人即可通过罐体端部的推拉手把完成设备在车间内的转场移动，推拉手把的弯折角度经过人机工程校核，握持施力时无需过度弯腰，适配160-185cm身高的操作人员推行需求。

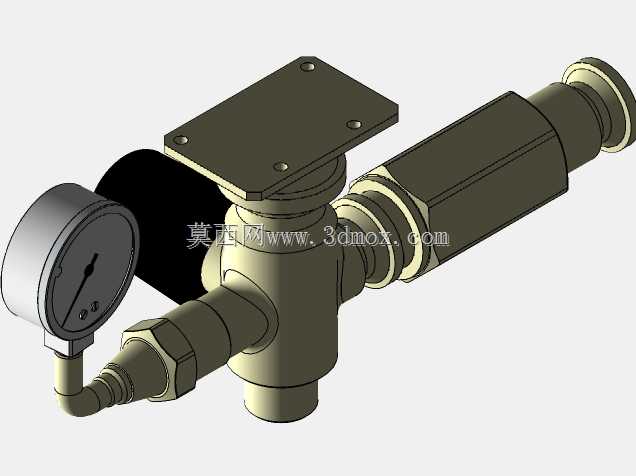

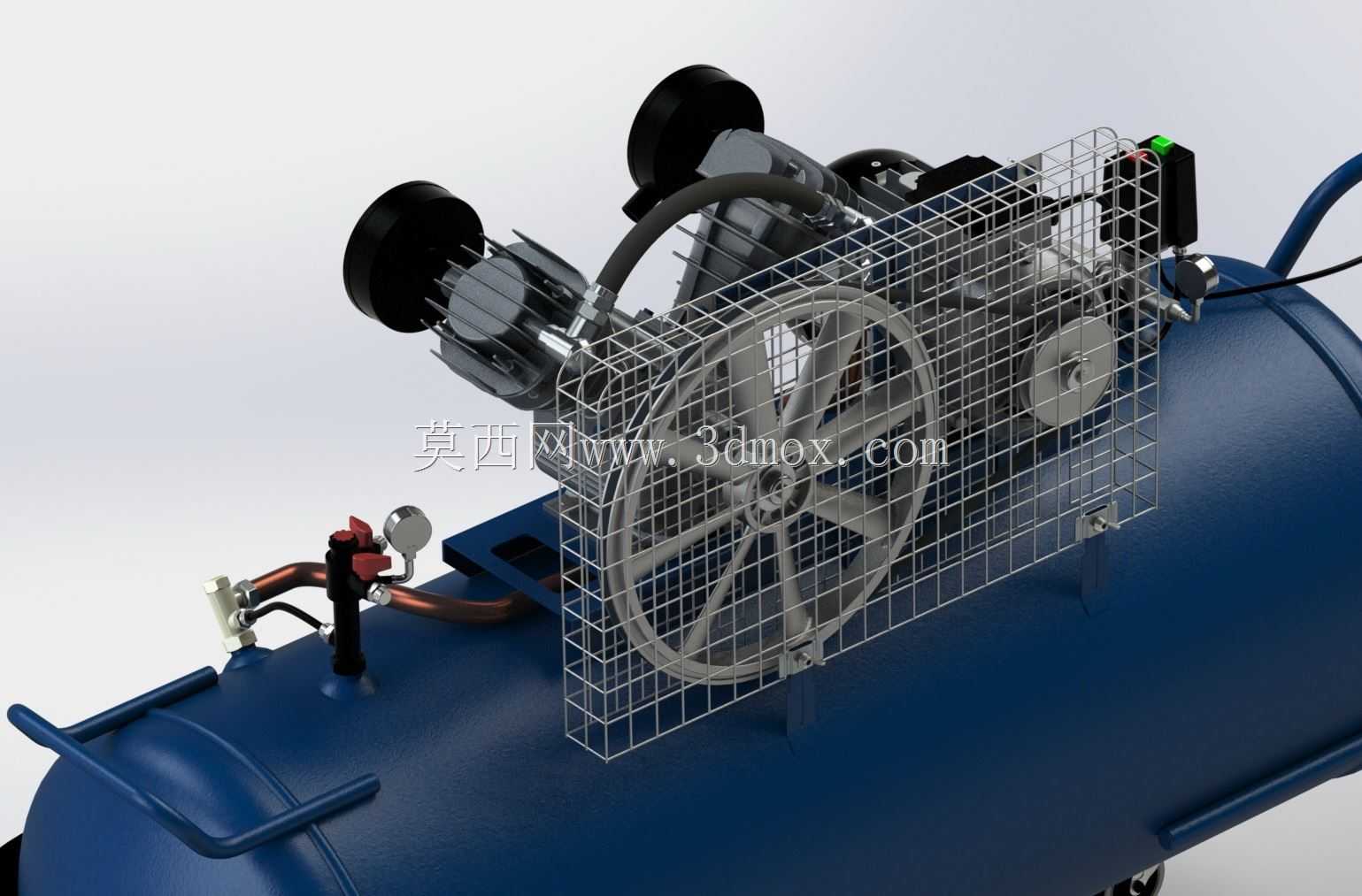

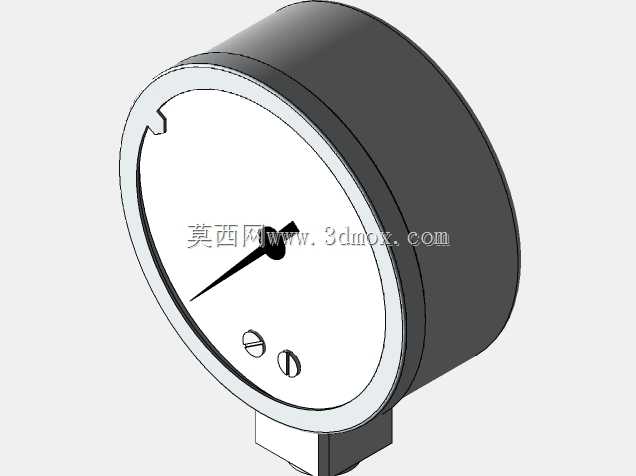

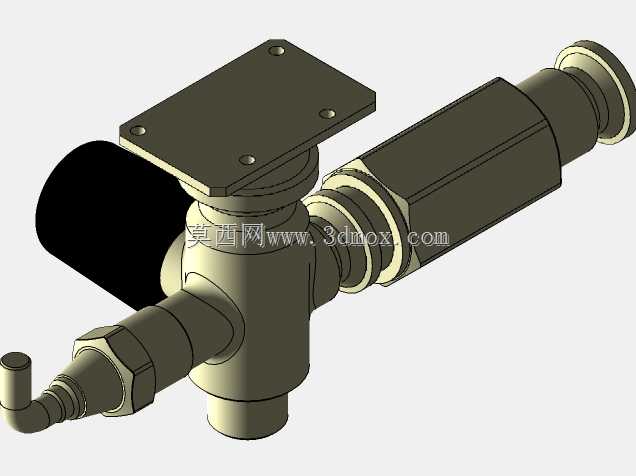

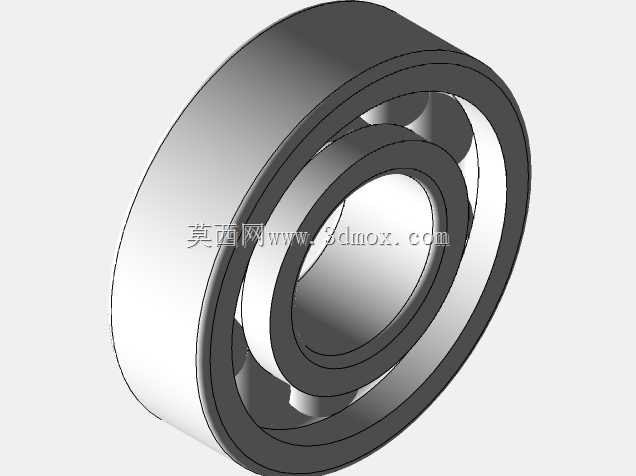

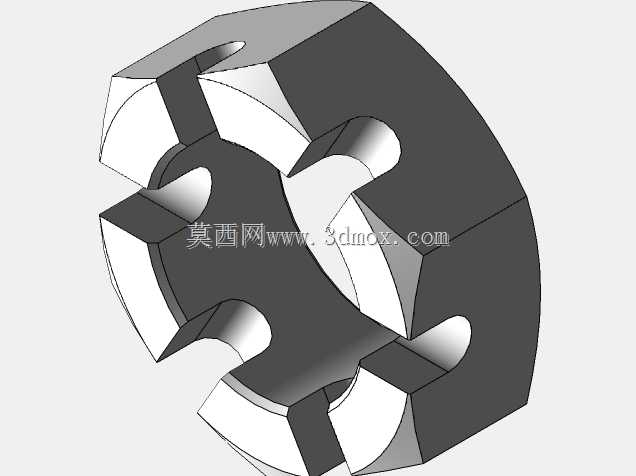

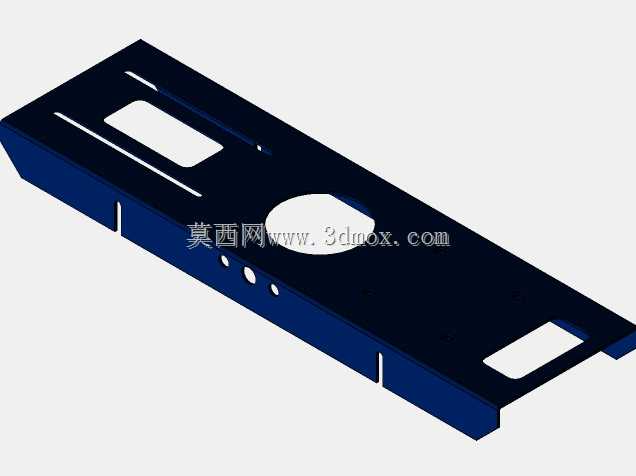

　　机头部分采用V型双缸活塞式压缩结构，两个缸体呈夹角布置，相比单缸结构能大幅降低排气脉动，输出的压缩空气压力更平稳，缸头外侧的散热鳍片与顶部的防护网罩，既可以在设备运行时引导气流带走压缩过程产生的热量，又能避免操作人员误触高温部件造成烫伤。压力控制单元集成在罐体侧上方，包含压力表、泄压阀、出气快接接头与压力调节旋钮，压力表的安装角度朝向操作人员常规站立位置，无需俯身即可直观读取罐内实时压力，泄压阀的触发压力设定在额定工作压力的1.1倍，当罐内压力超限时自动排气卸压，保障使用安全。

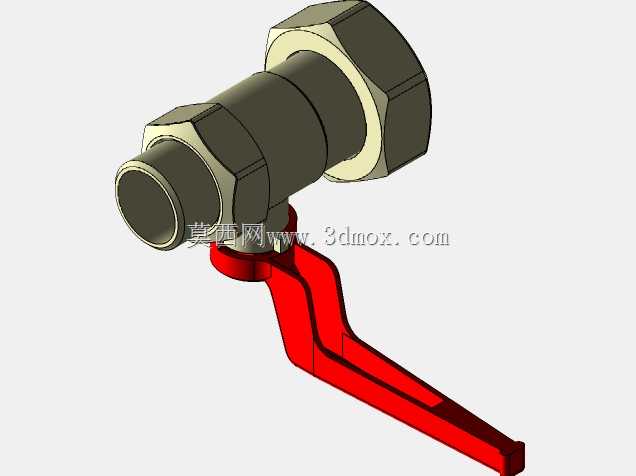

　　罐体底部的排污阀设置在储气罐最低位置，日常维护时可以快速排出罐内积存的冷凝水，避免罐体内部锈蚀影响压缩空气质量。整机的安装边界需要预留至少300mm的后侧散热空间，出气接头位置预留了快插接头的安装操作空间，推拉手把侧预留不小于800mm的操作通道，方便日常启停、压力调节与维护操作。所有管路的走线都沿罐体侧面通过管卡固定，避免移动过程中管路剐蹭磨损，电气线缆的出线位置设置了防弯折护套，长期拖拽使用也不会出现线芯断裂的问题。
