小型肥皂自动化生产成型模组结构设计

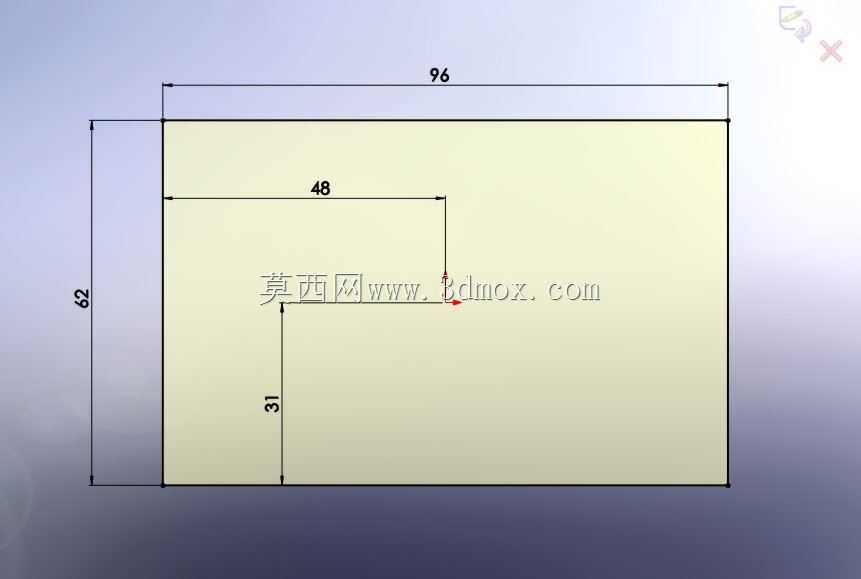

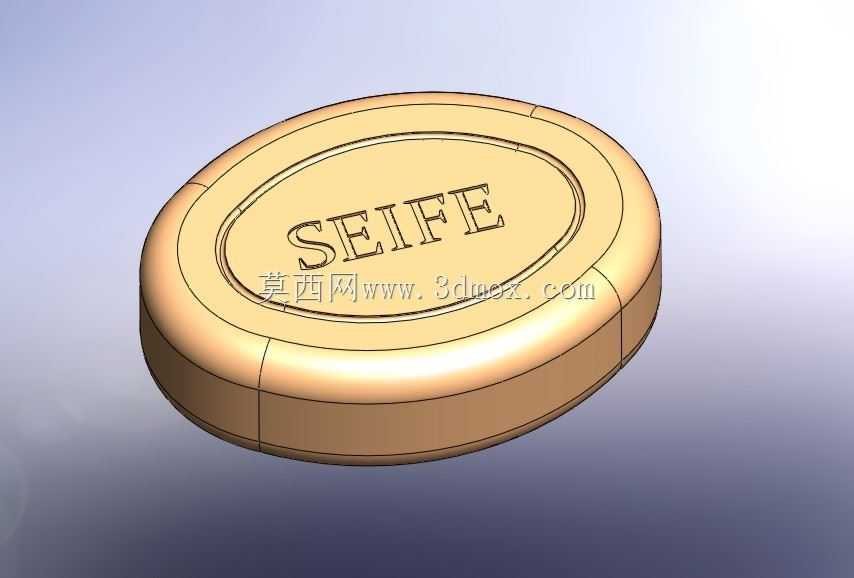

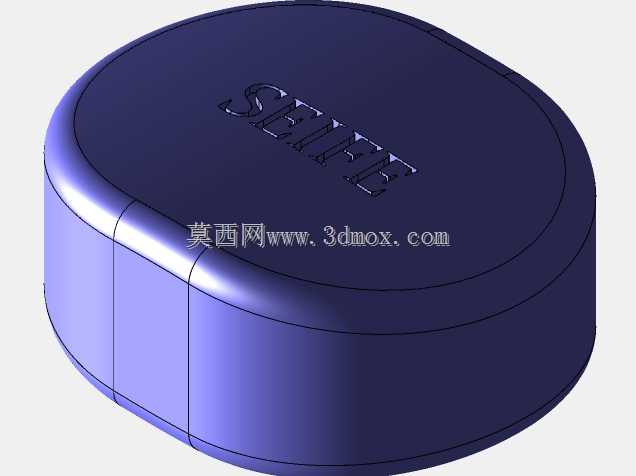

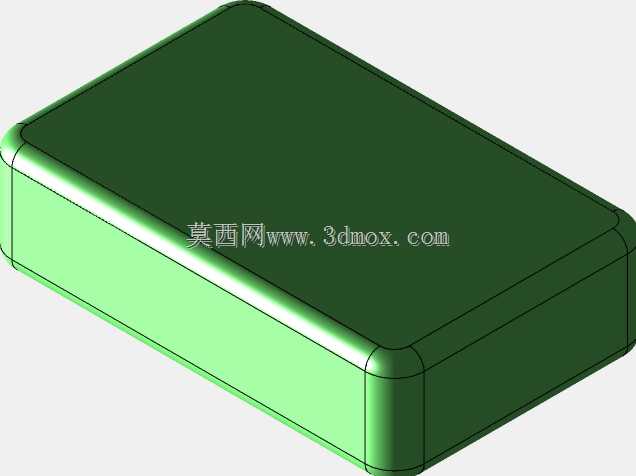

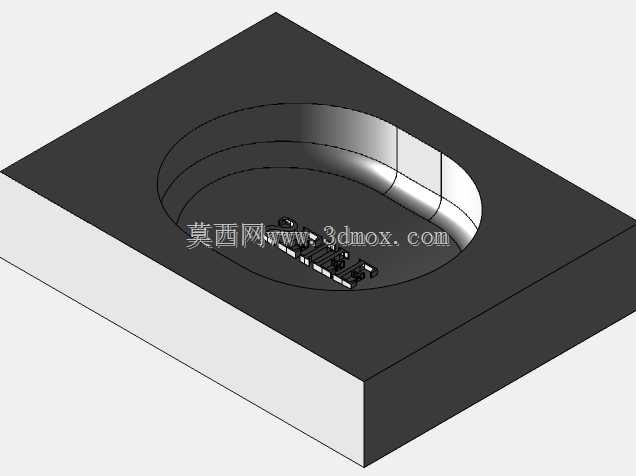

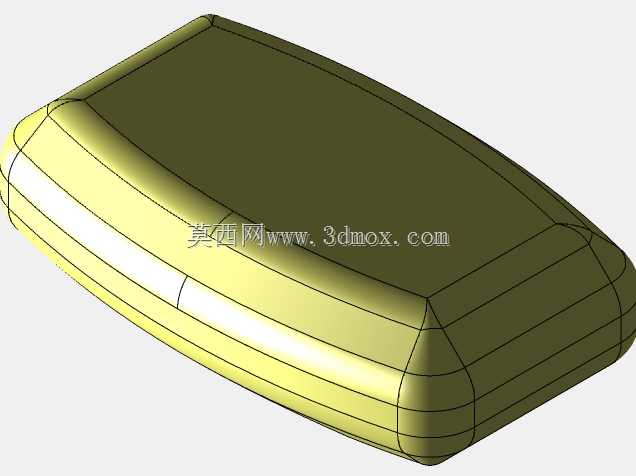

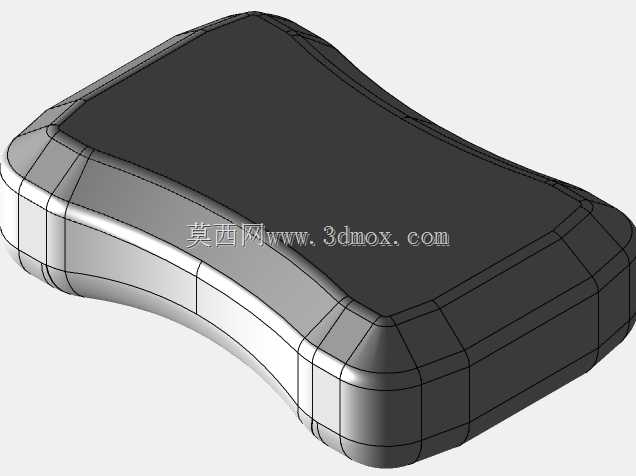

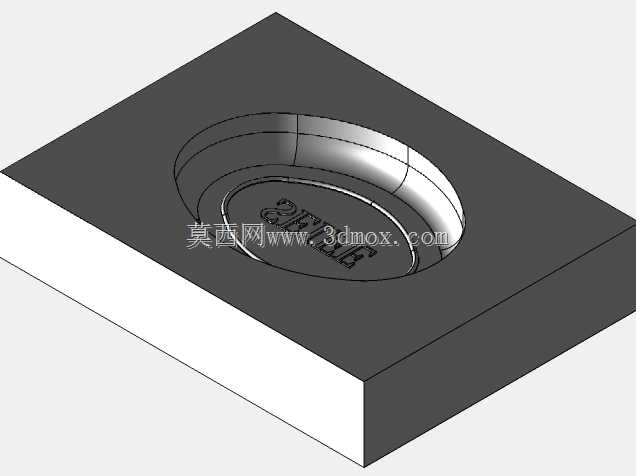

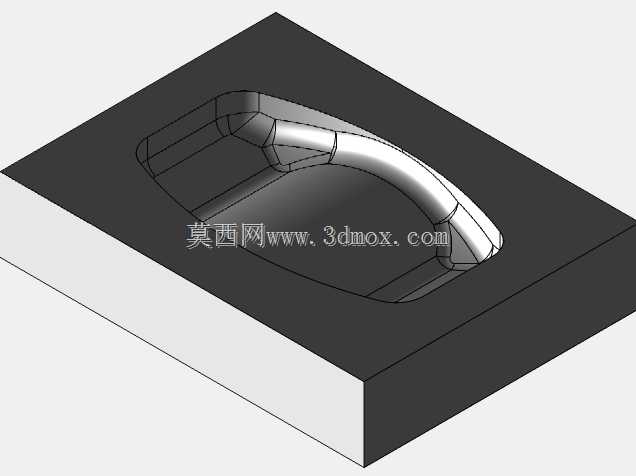

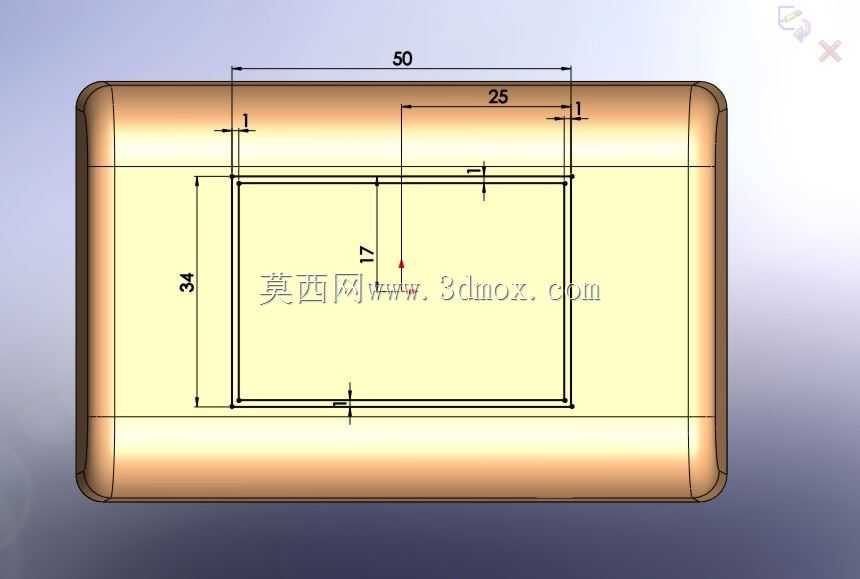

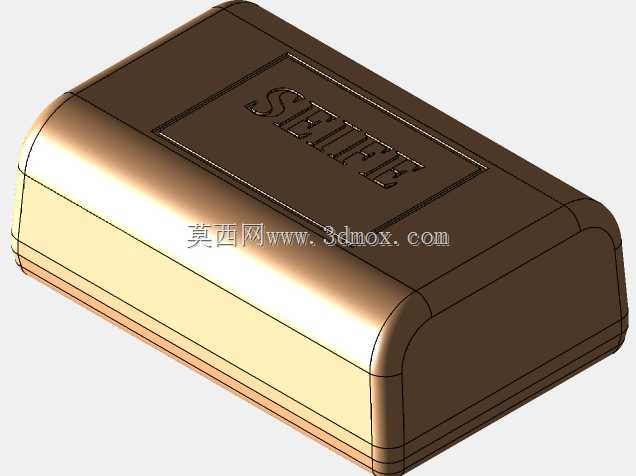

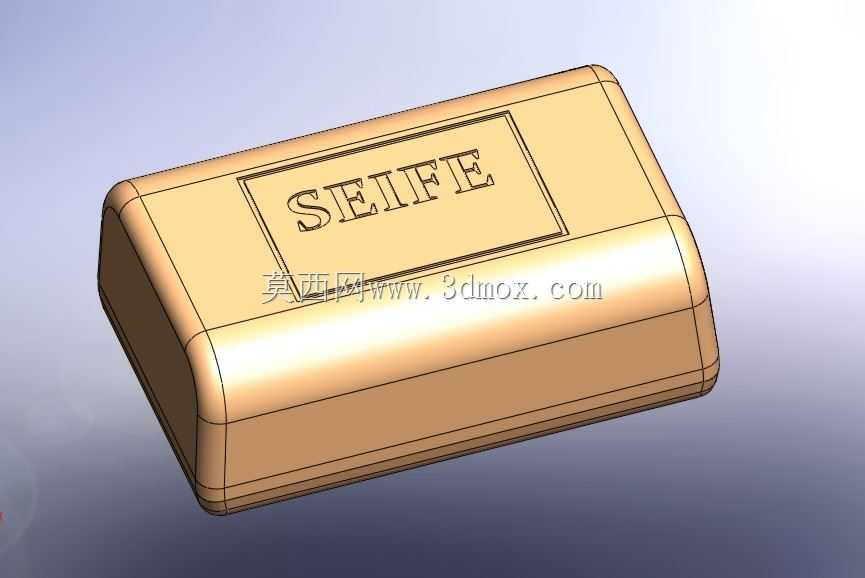

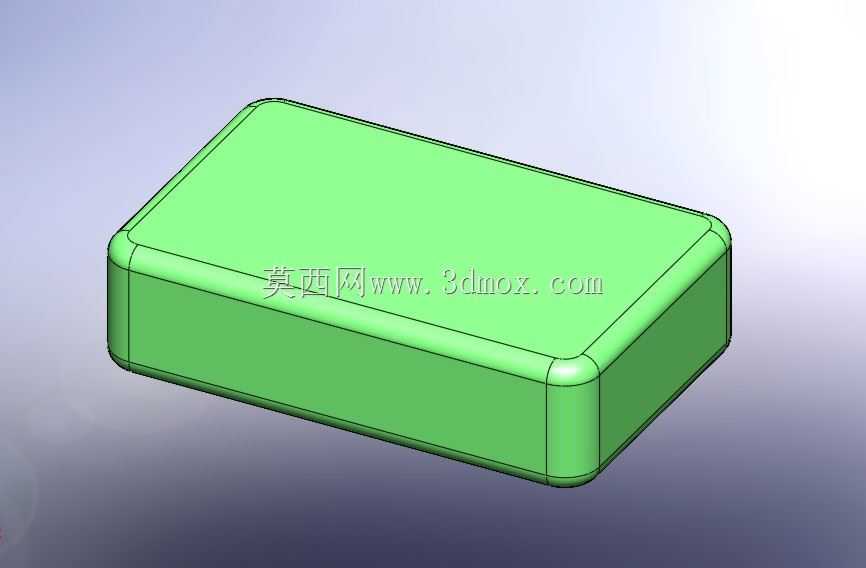

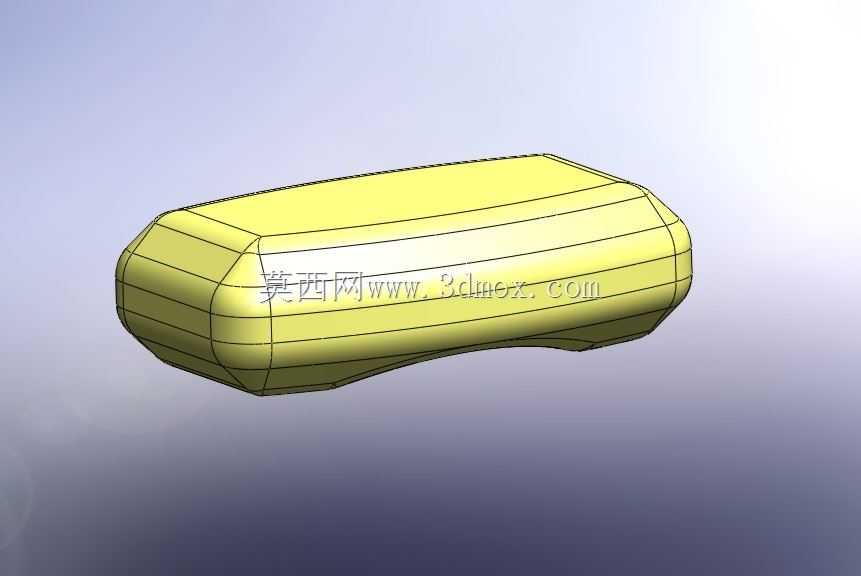

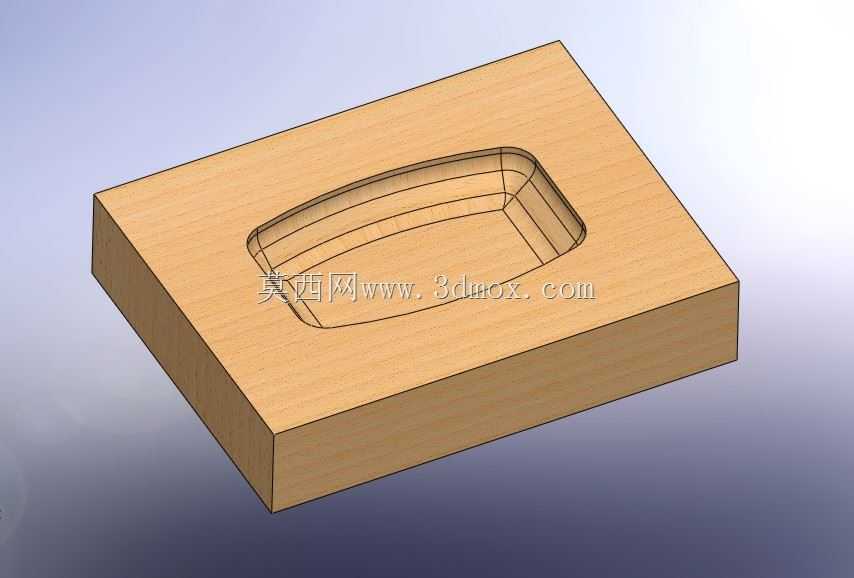

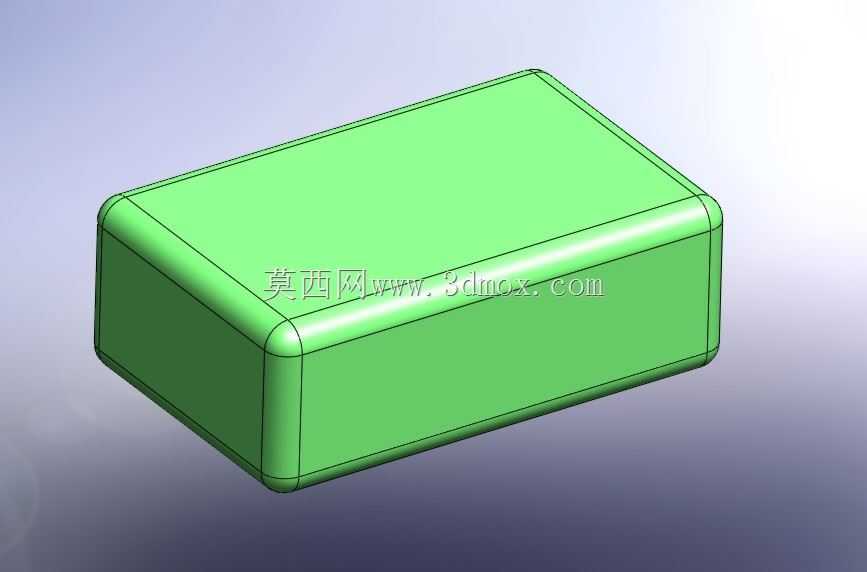

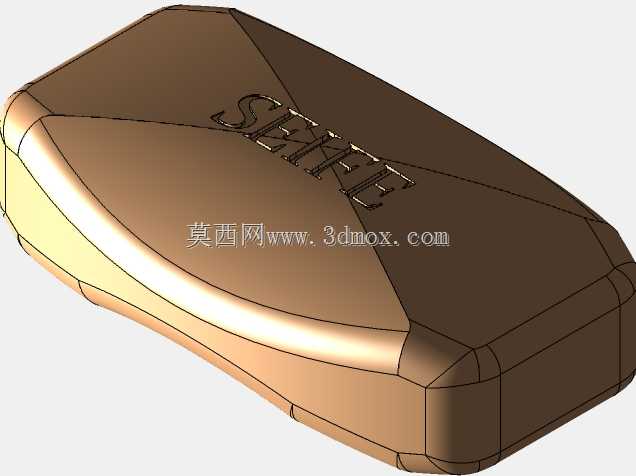

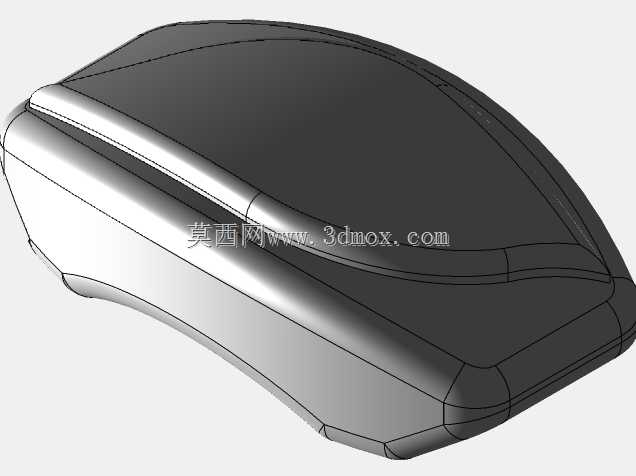

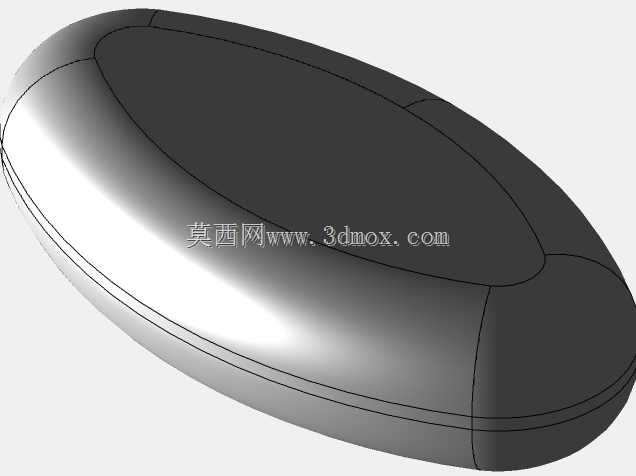

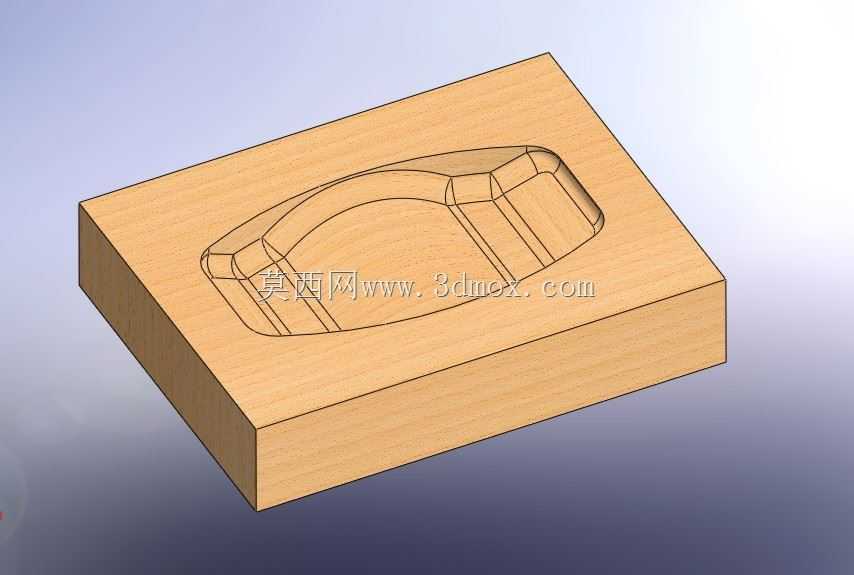

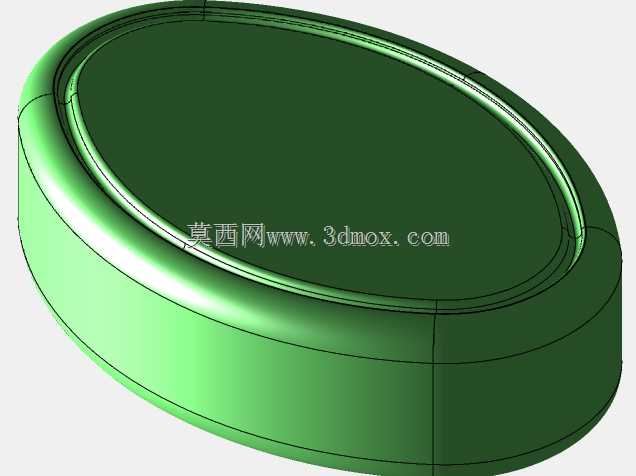

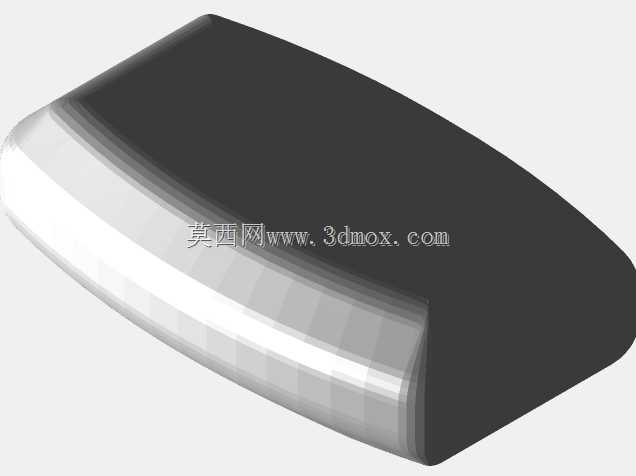

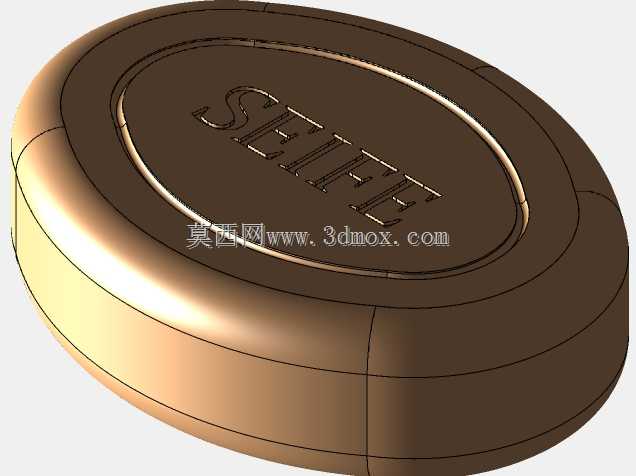

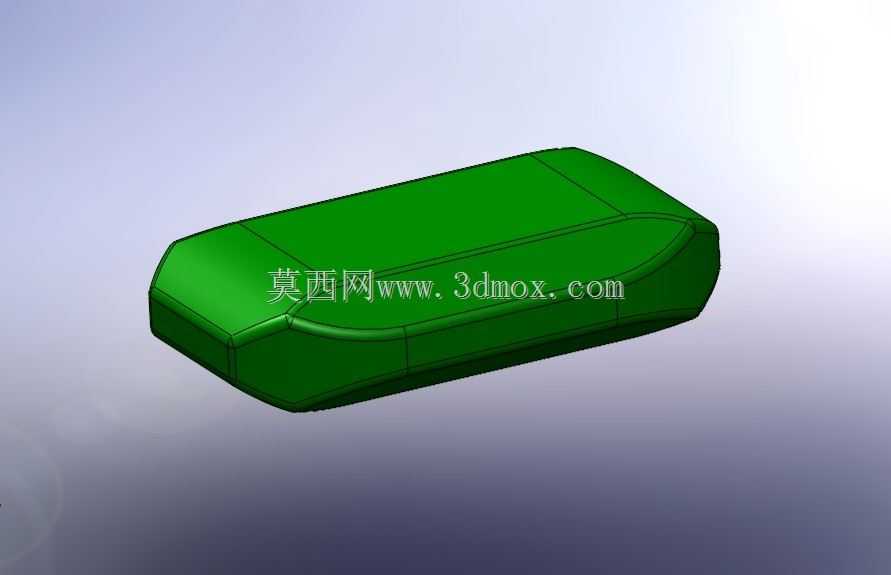

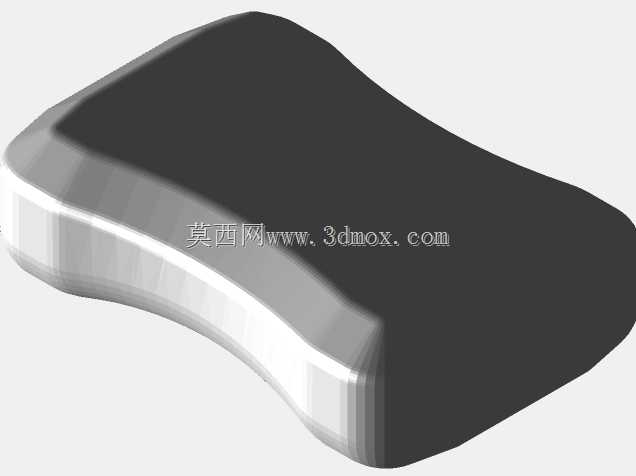

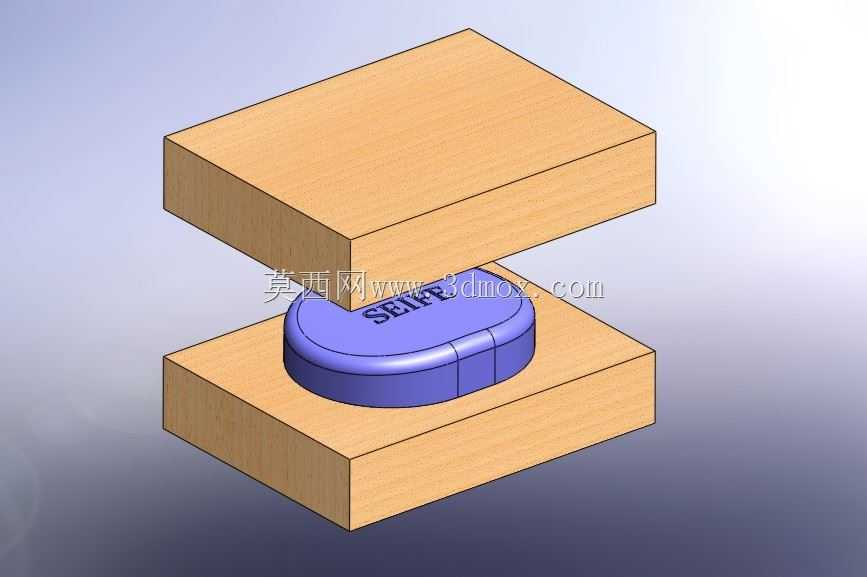

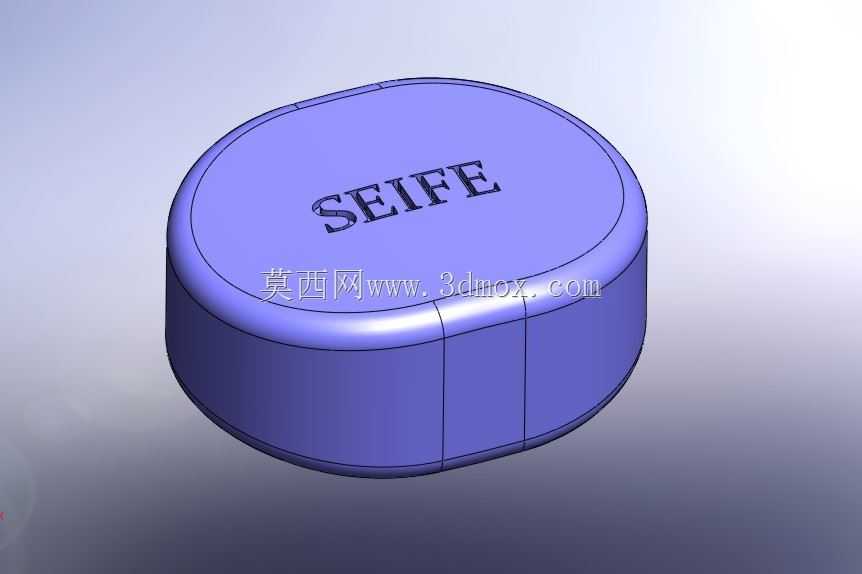

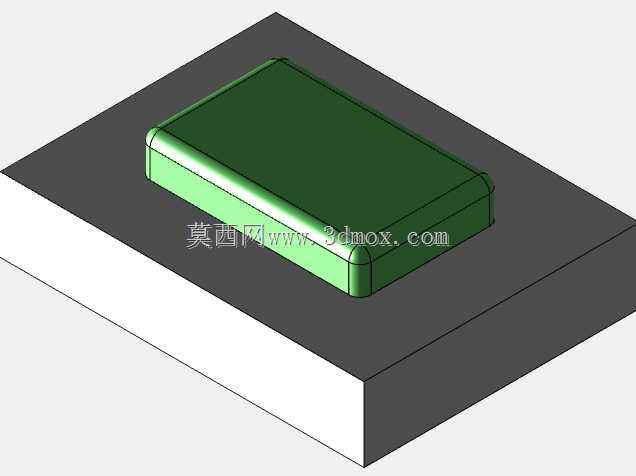

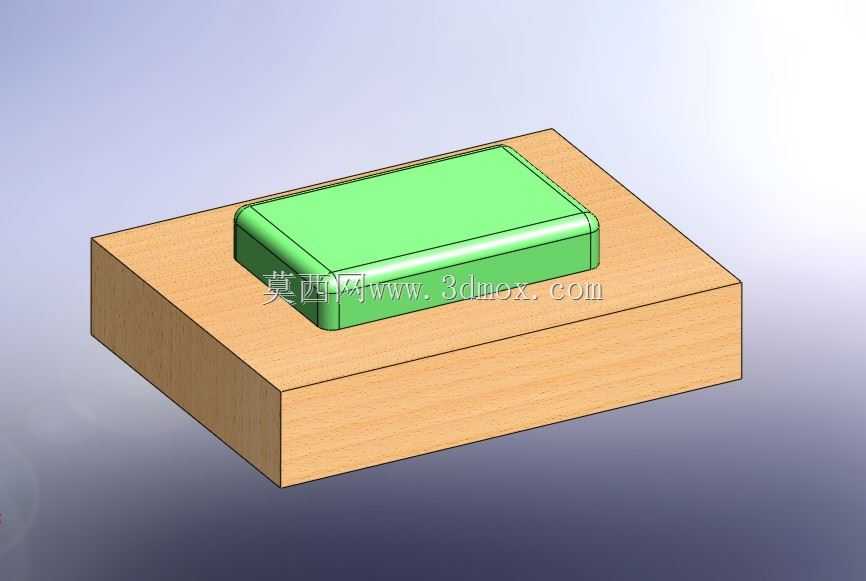

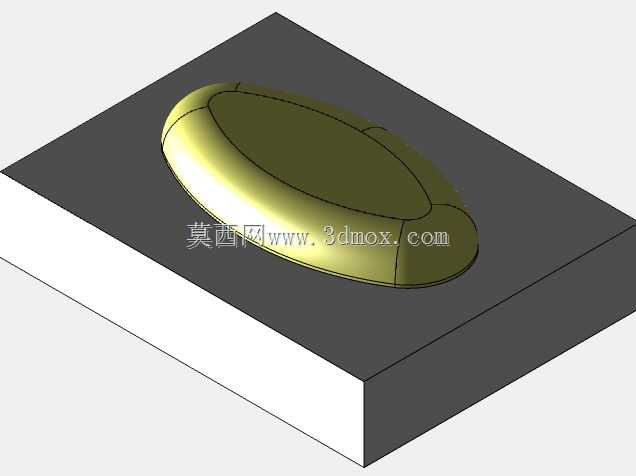

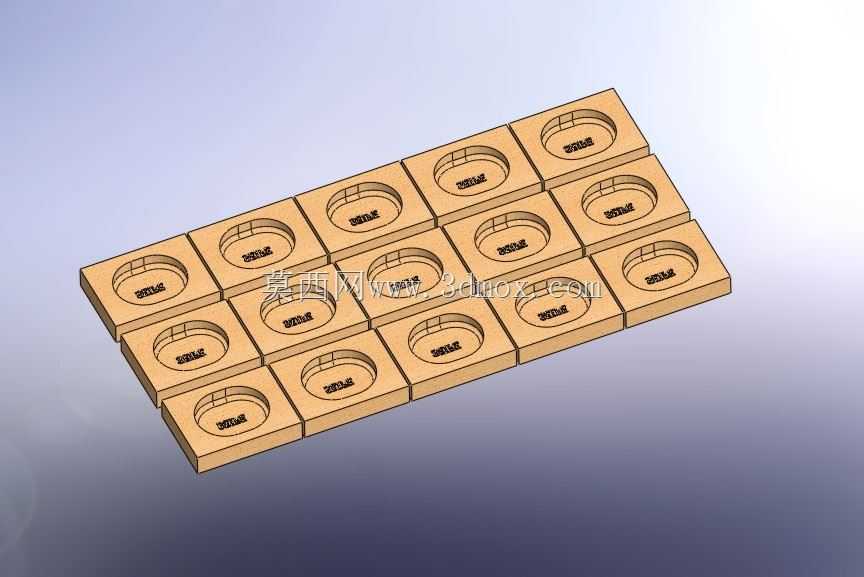

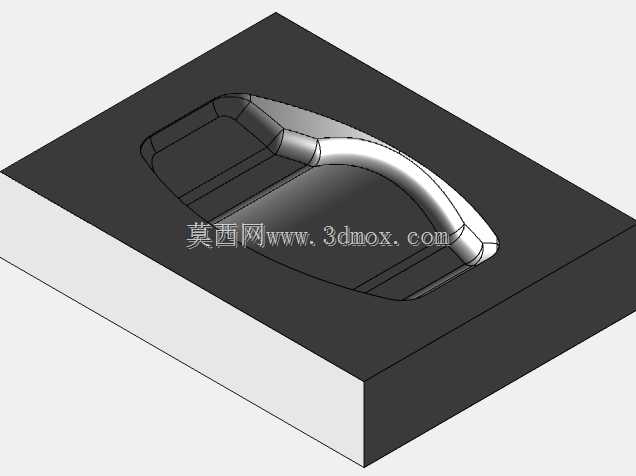

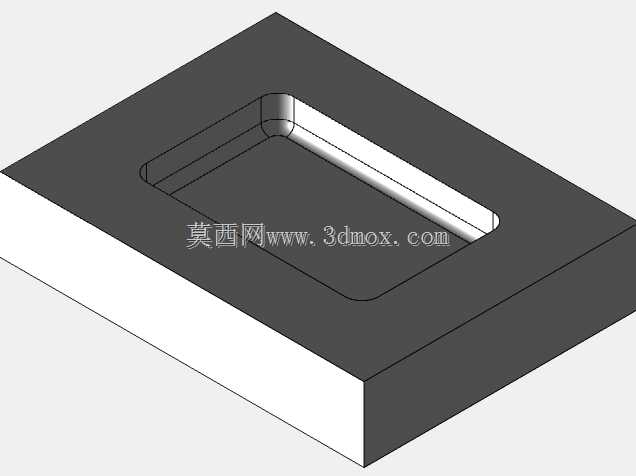

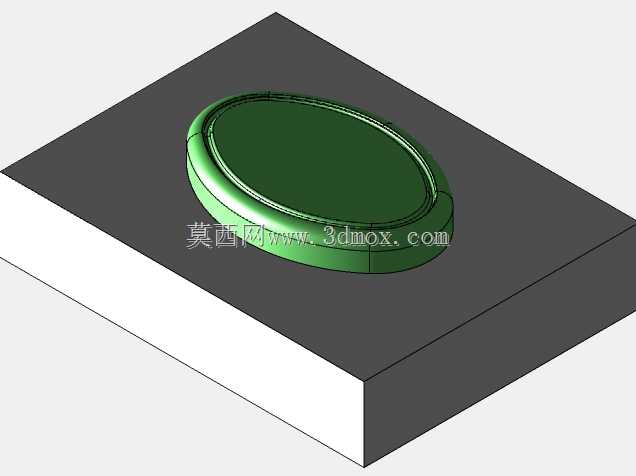

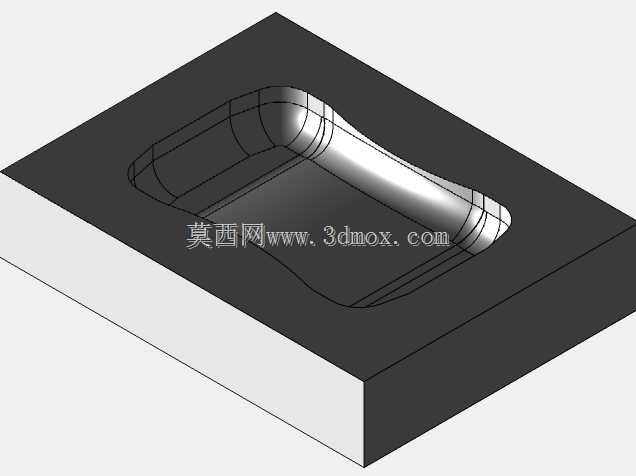

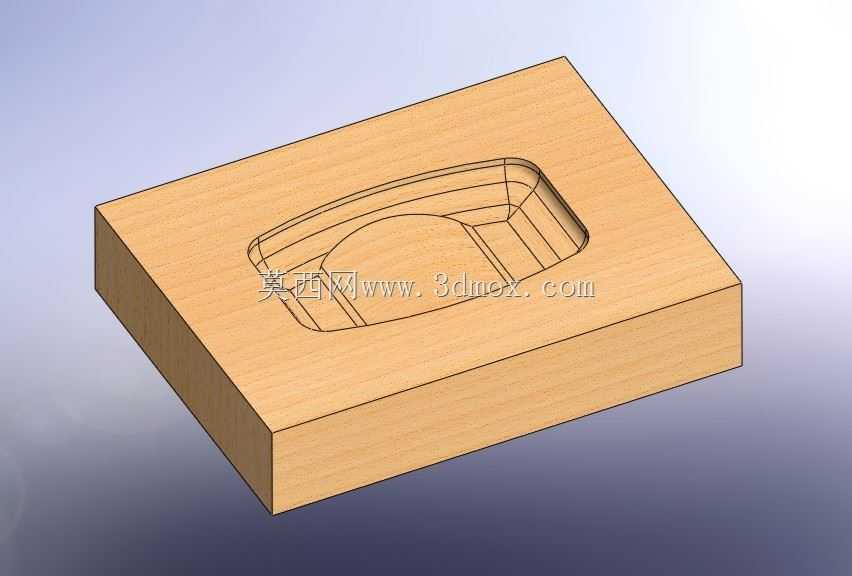

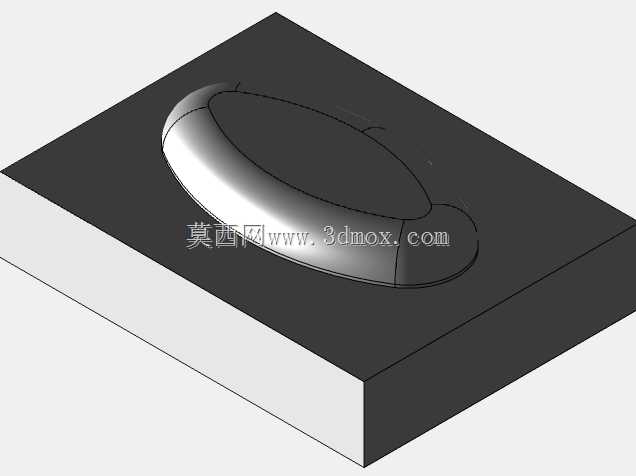

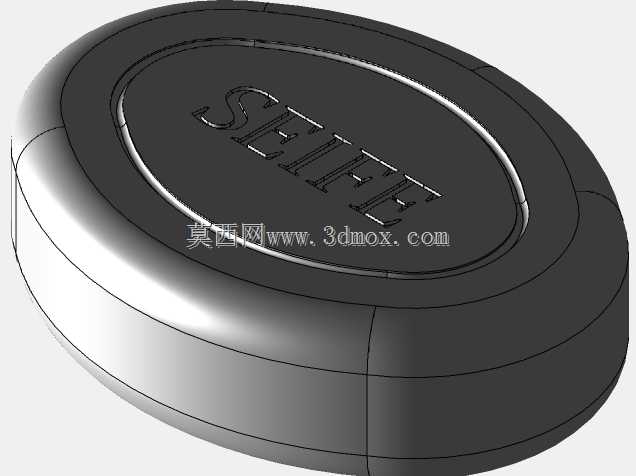

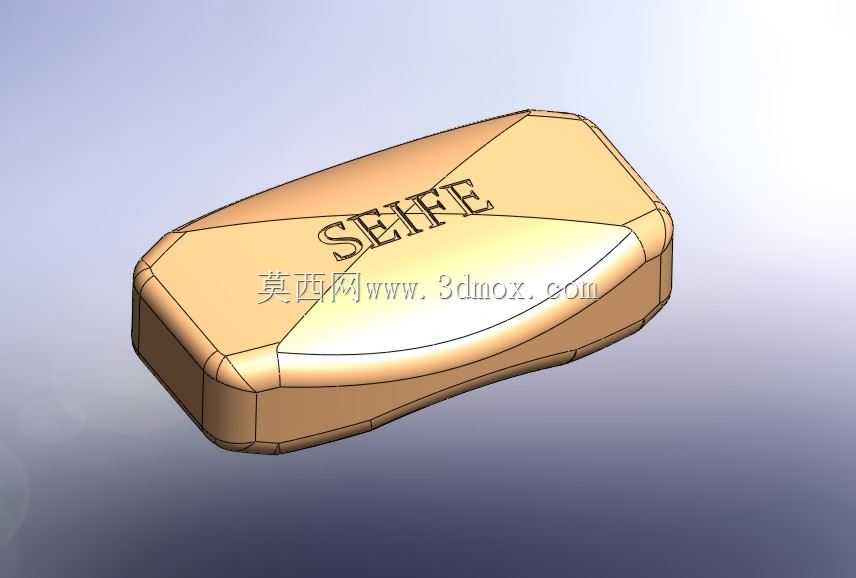

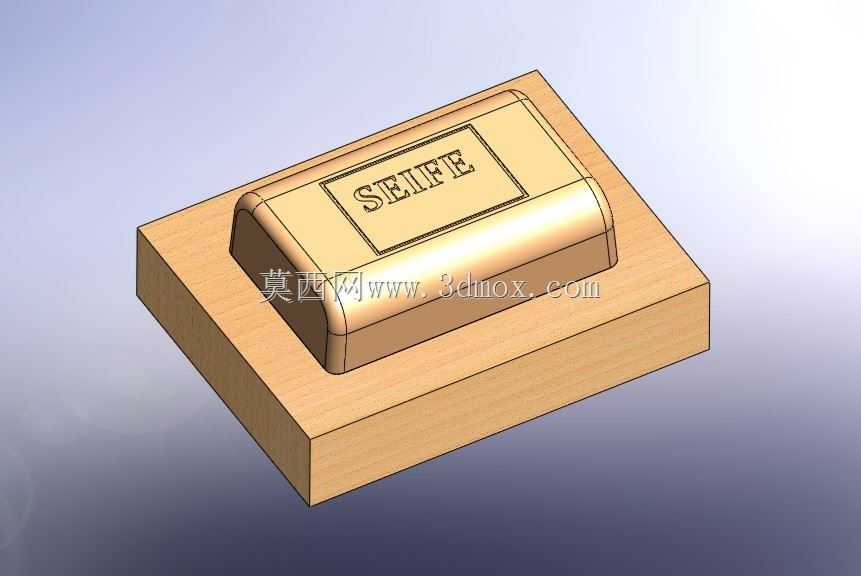

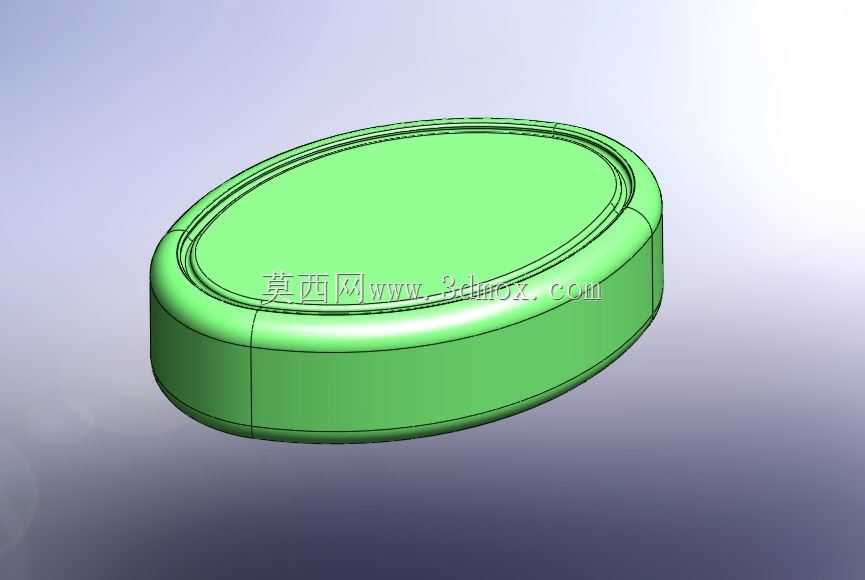

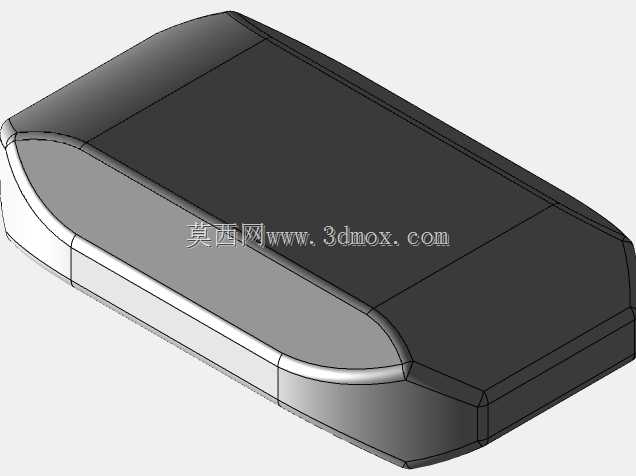

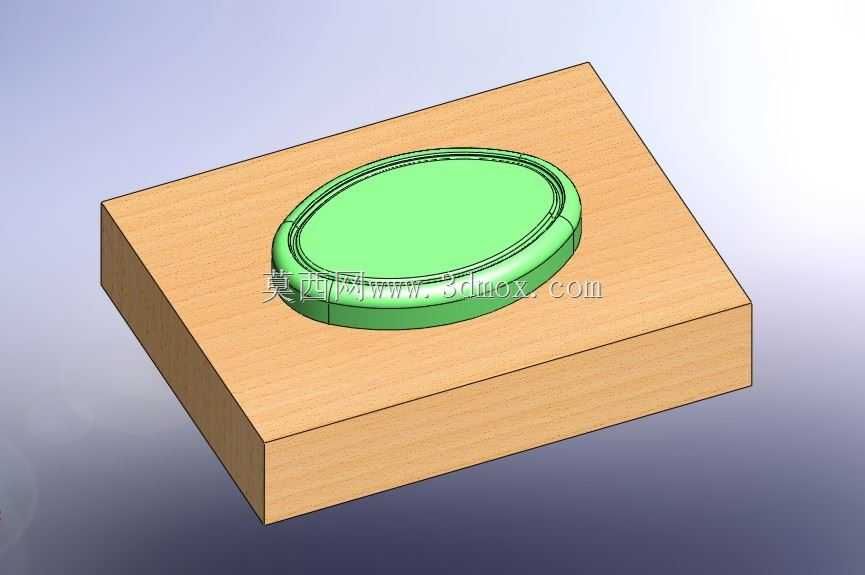

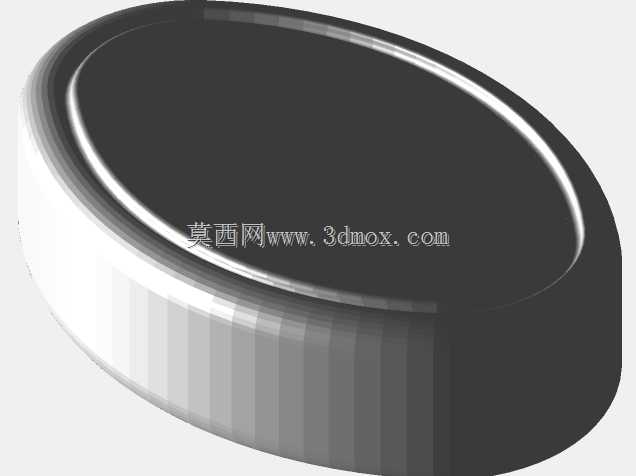

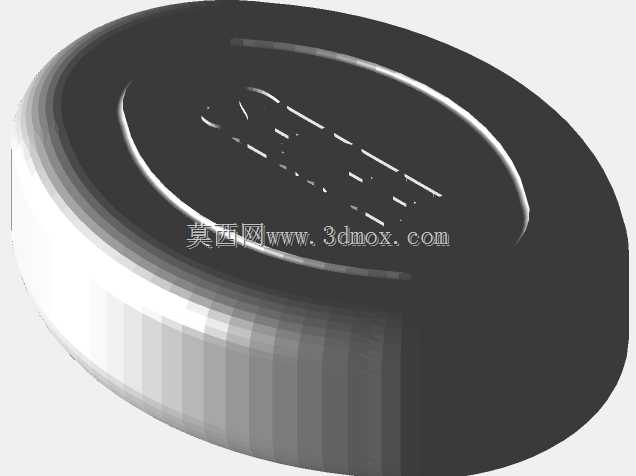

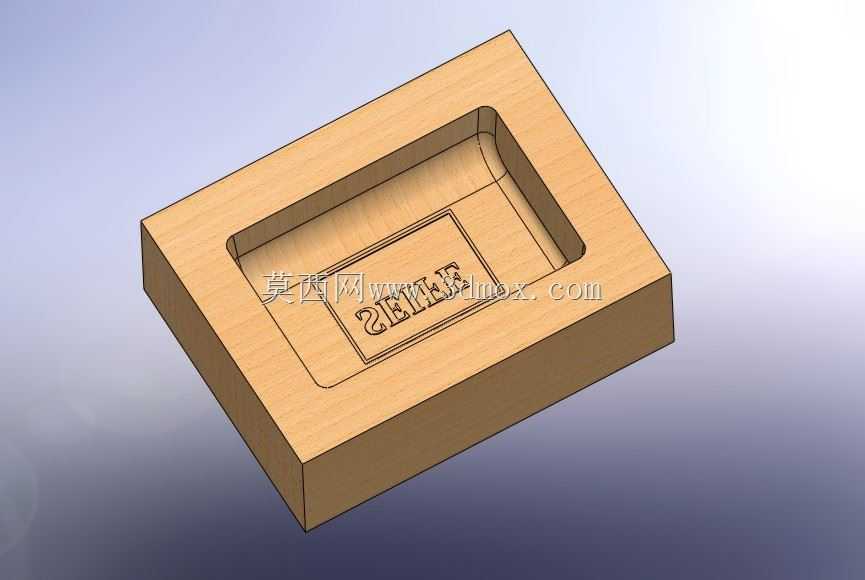

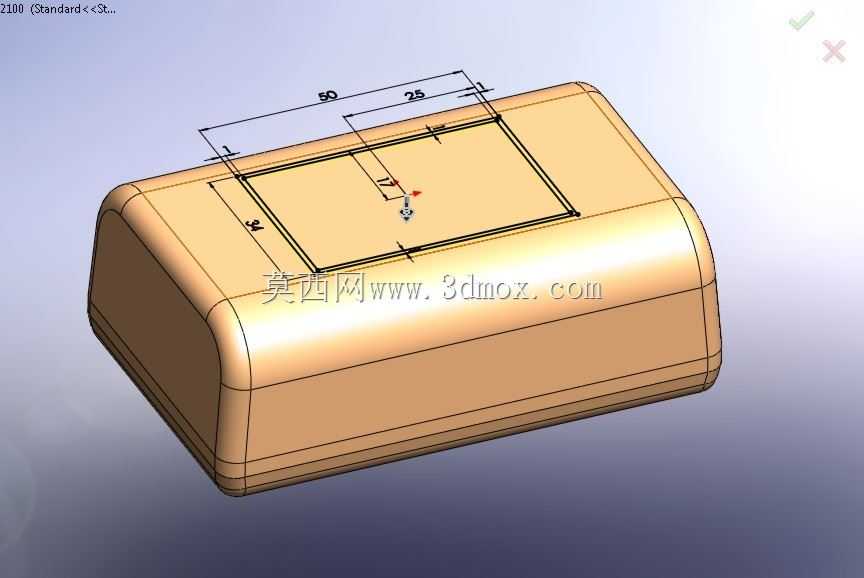

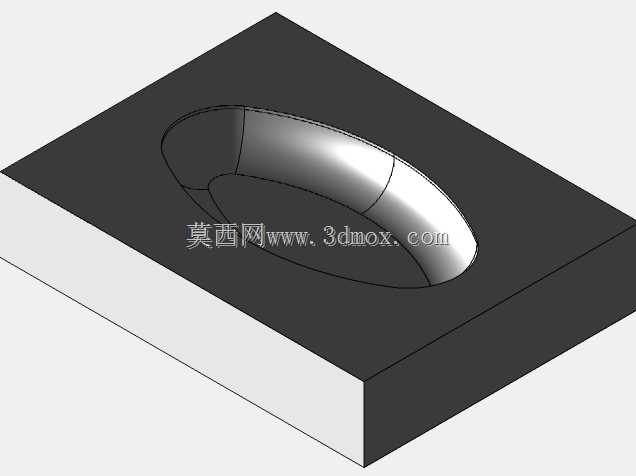

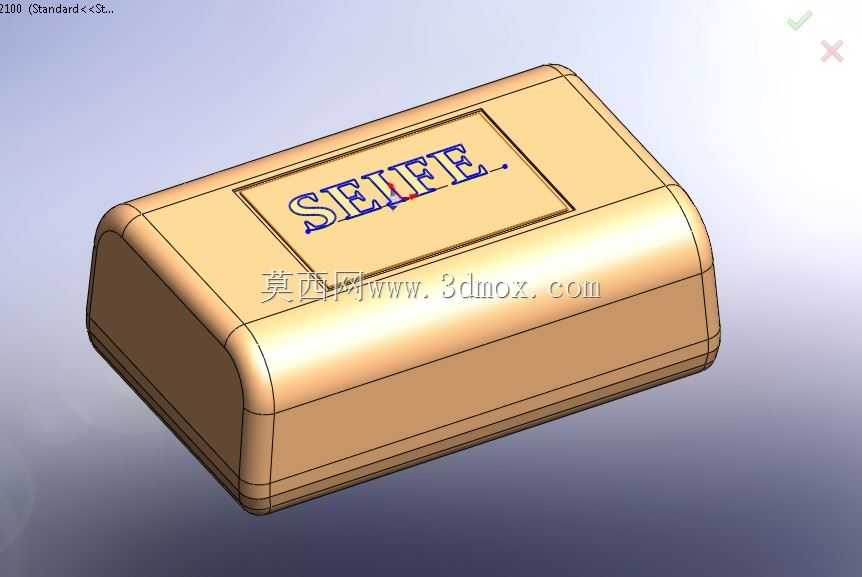

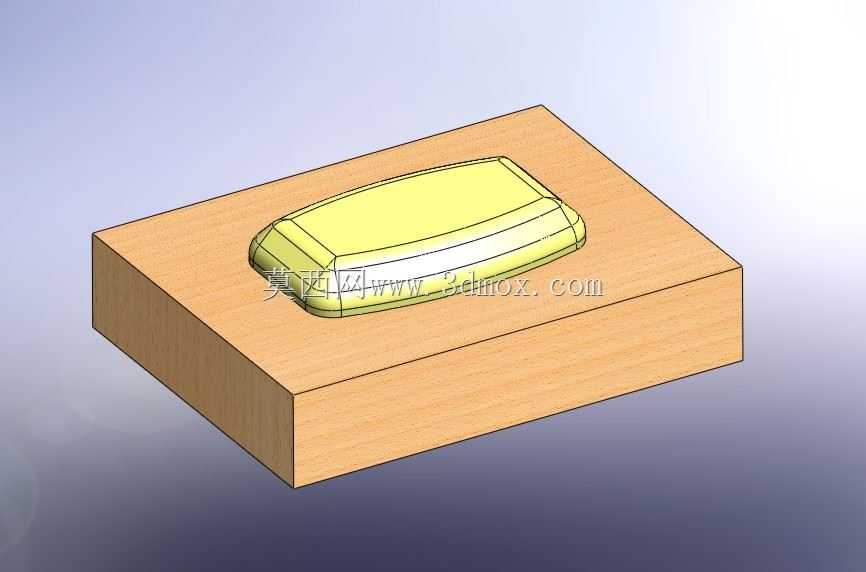

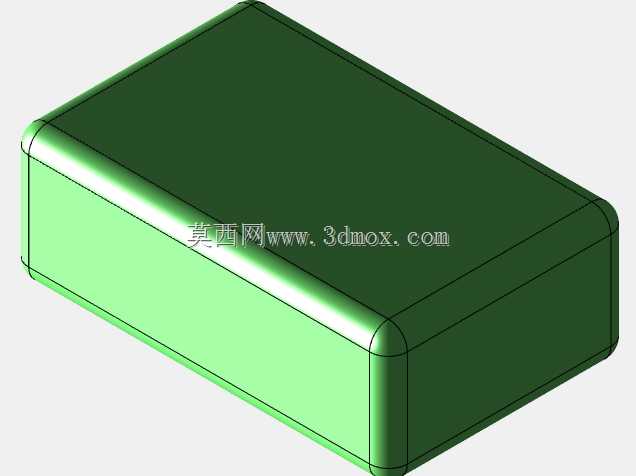

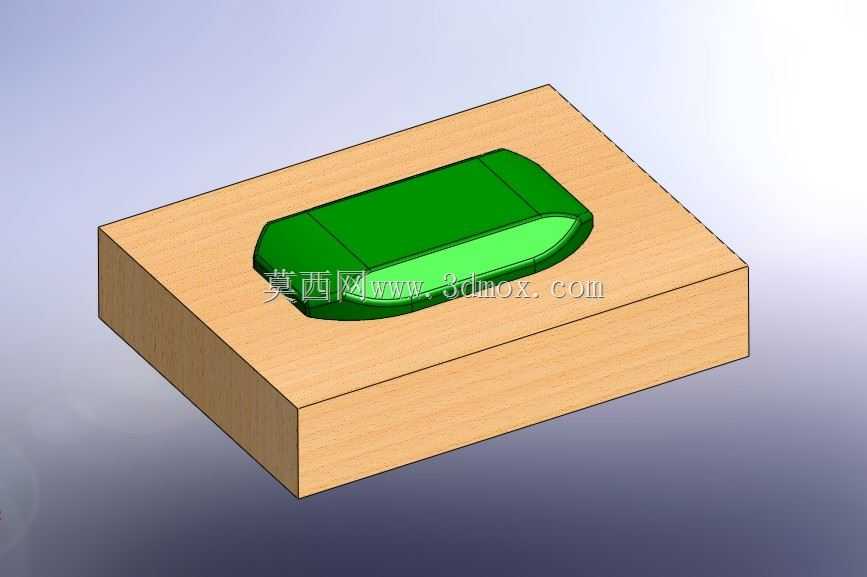

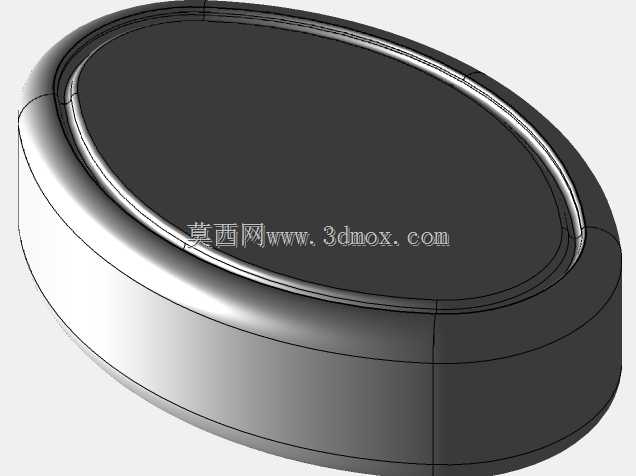

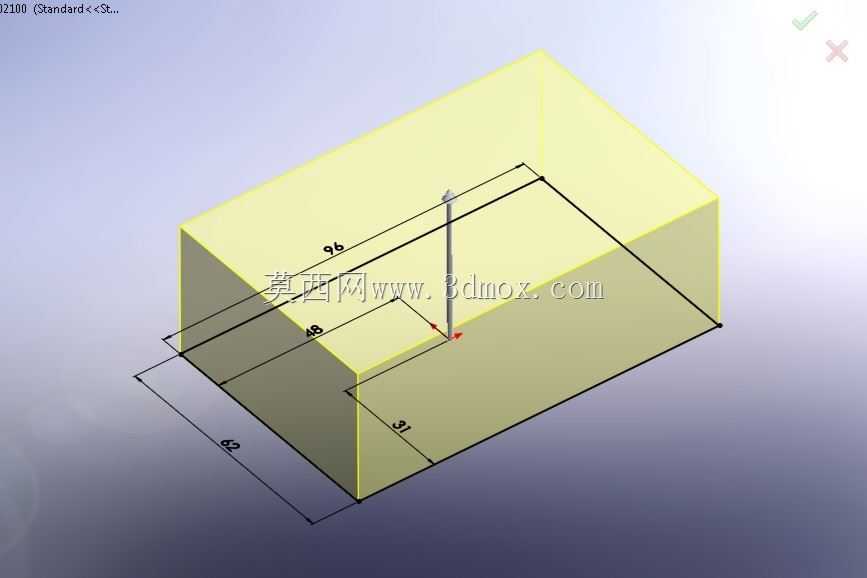

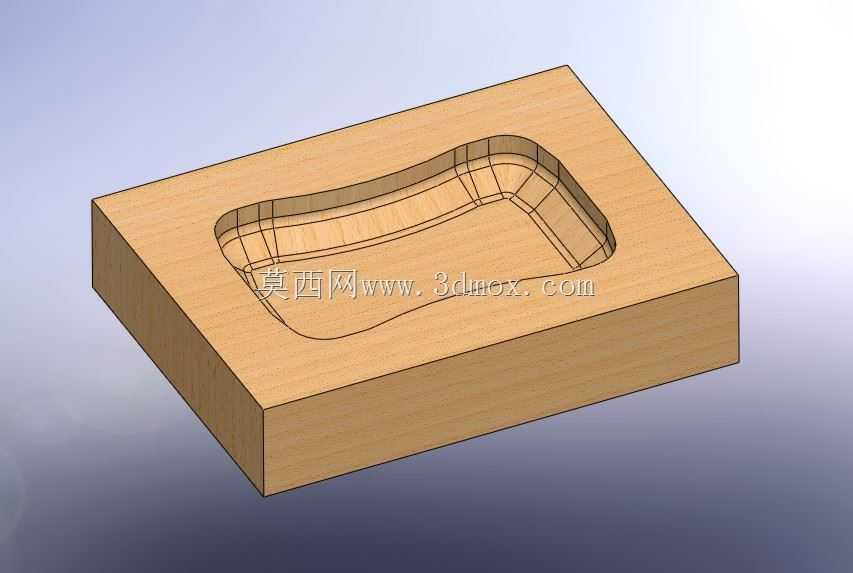

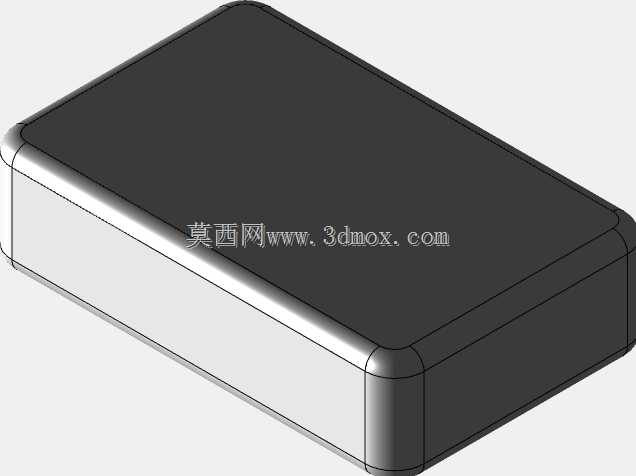

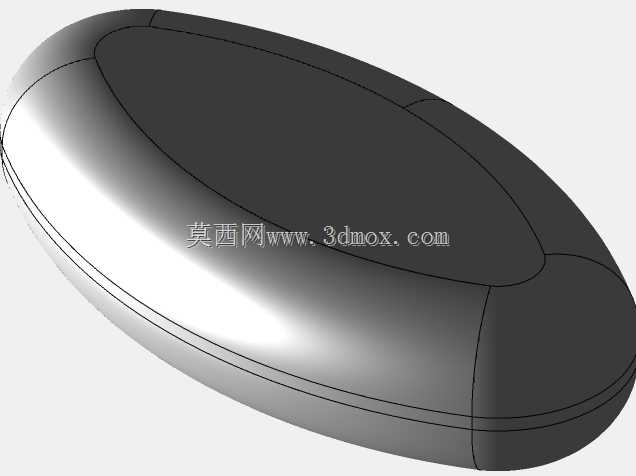

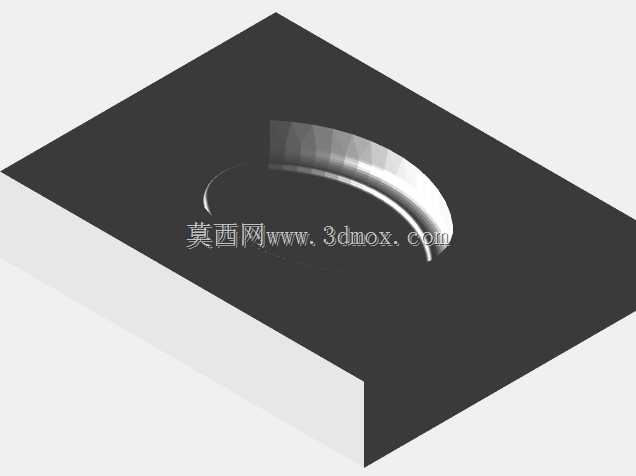

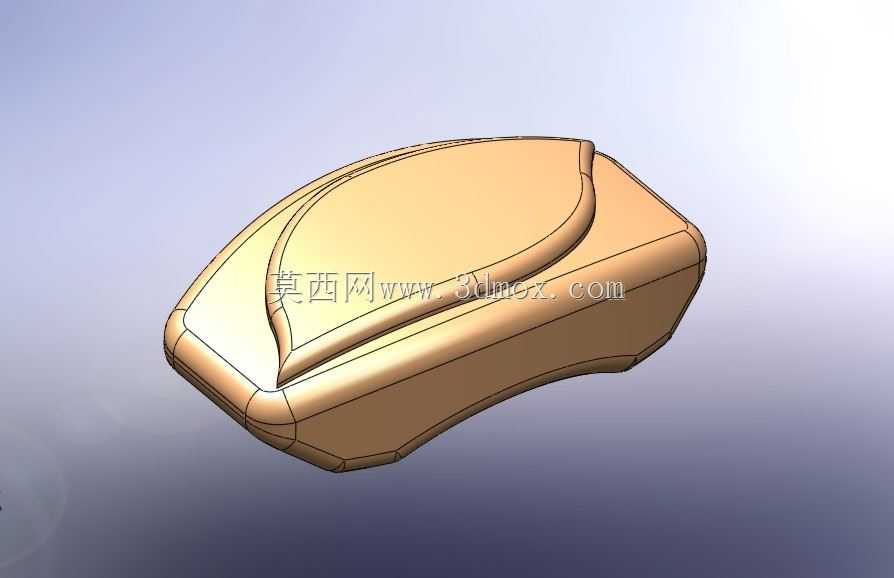

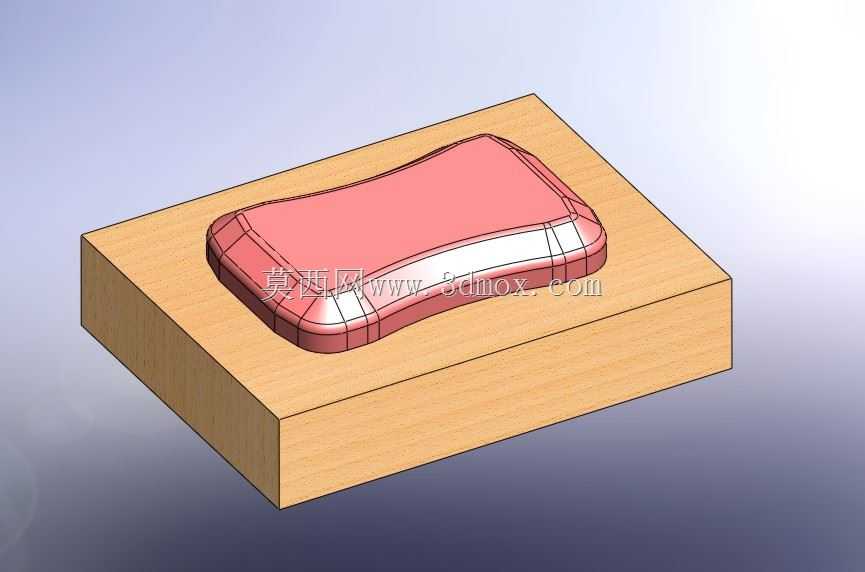

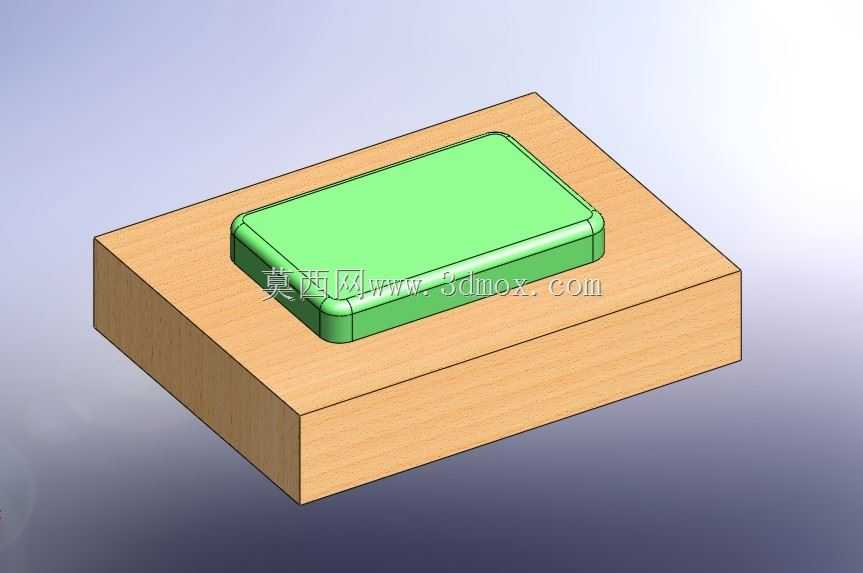

　　这套结构方案面向中小型日化生产场景的肥皂量产需求，核心解决传统半人工制皂流程里脱模等待、转运效率低、空间占用大的痛点，适配非块状定型皂的连续化生产作业，可直接对接前端原料搅拌、皂基熟化工序，也能匹配后端包装线的进料节拍，适合多品类小批量商用皂的柔性生产场景。设计初期先对十余种市售进口商用皂的外形、密度、固化特性做了实测，摒弃了传统单模逐次压制的思路，采用上部注料填充的模具结构，单套模具单次可完成9个皂坯的填充定型，注料工位间距设置为114.3mm，匹配短传送带的步距精度，这套短带输送结构此前已在奶酪压制成型类设备上经过长期工况验证，运行稳定性有充足的实际数据支撑。外形尺寸上，单块皂坯的成型腔边界控制为长48mm、宽31mm，

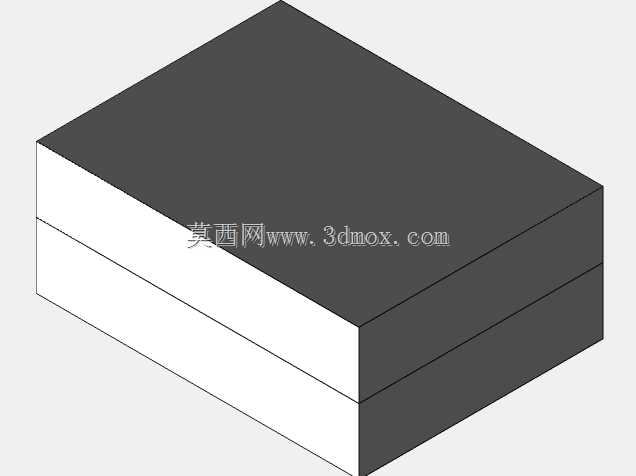

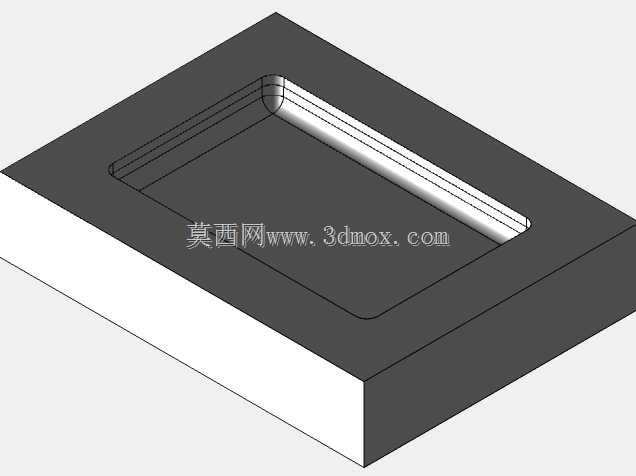

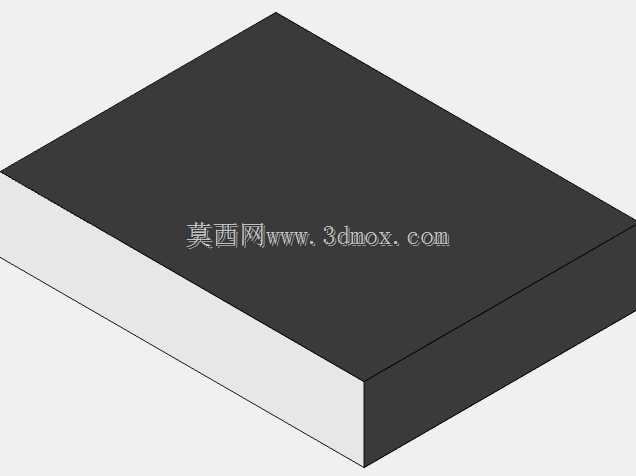

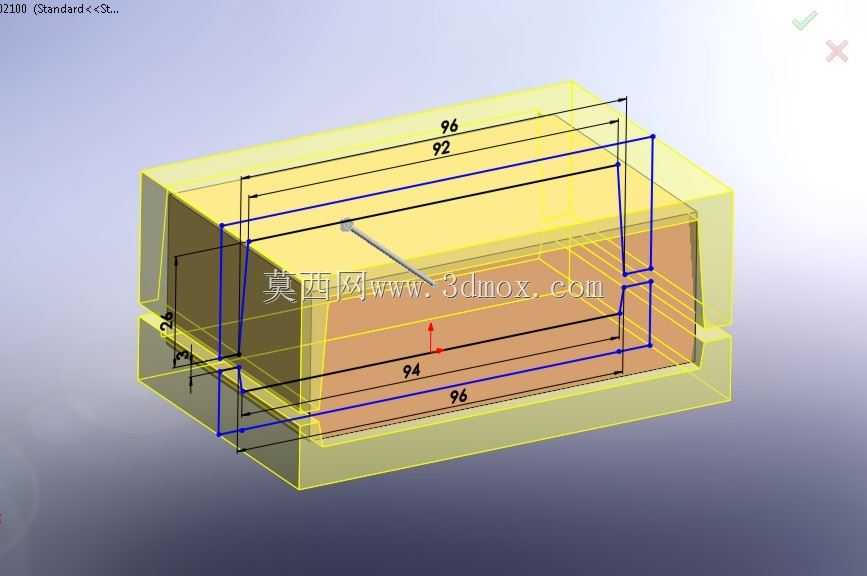

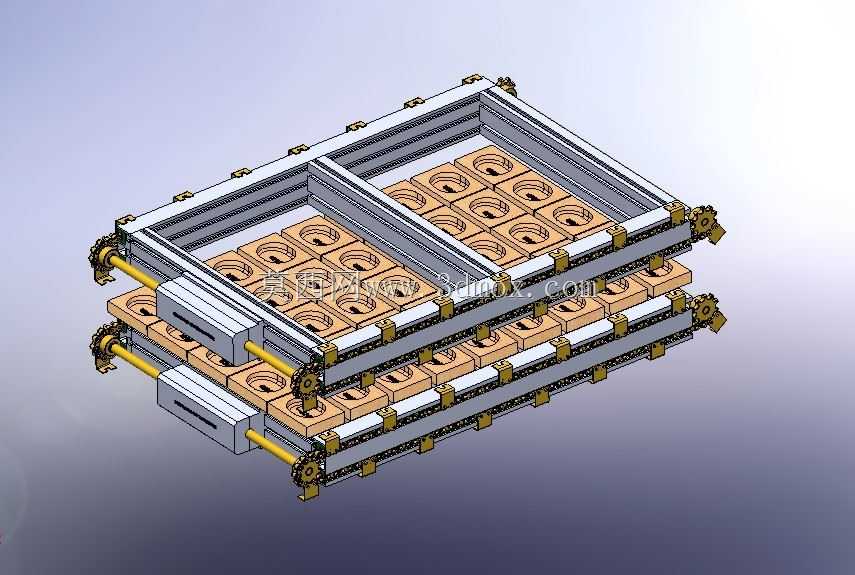

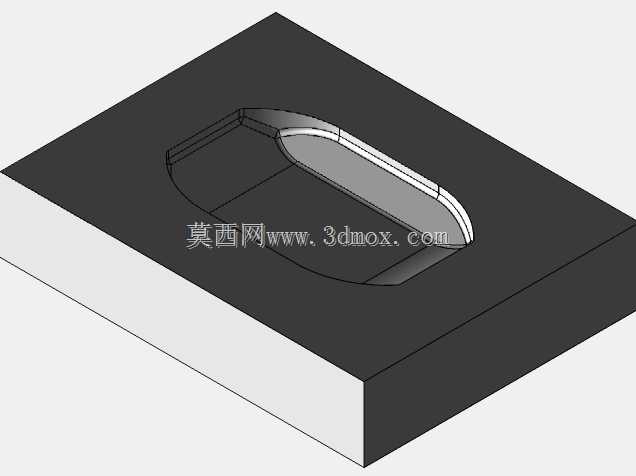

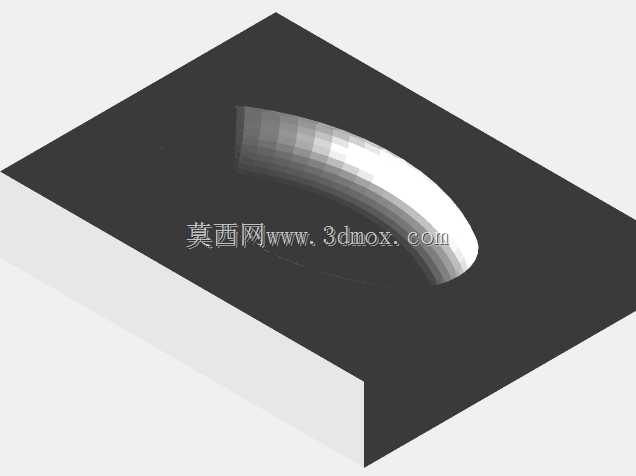

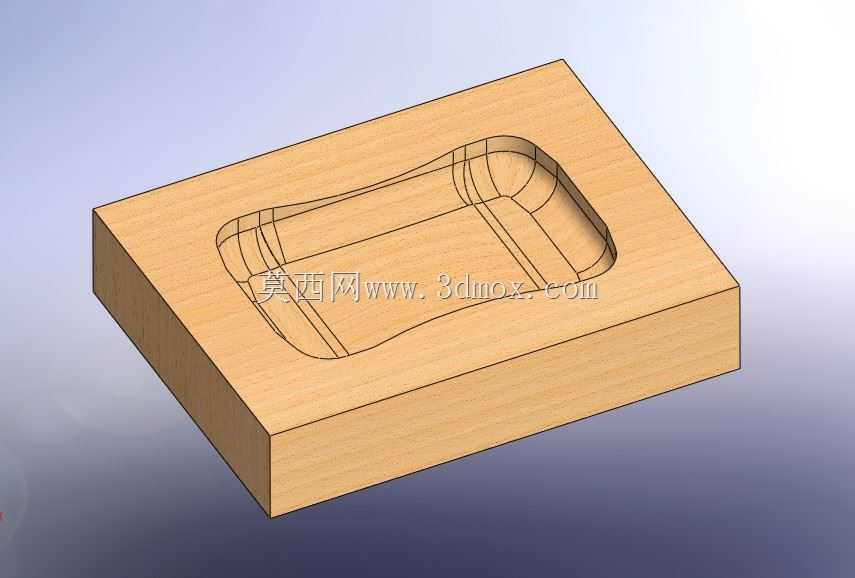

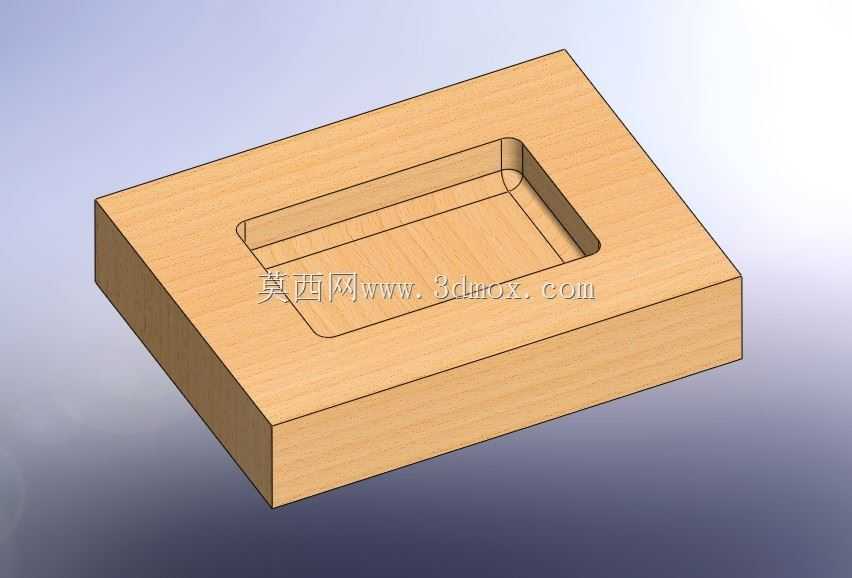

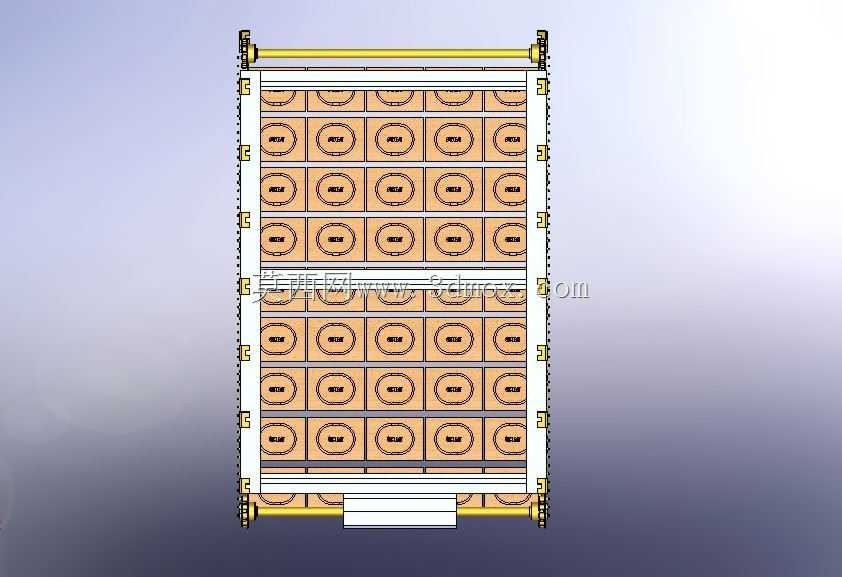

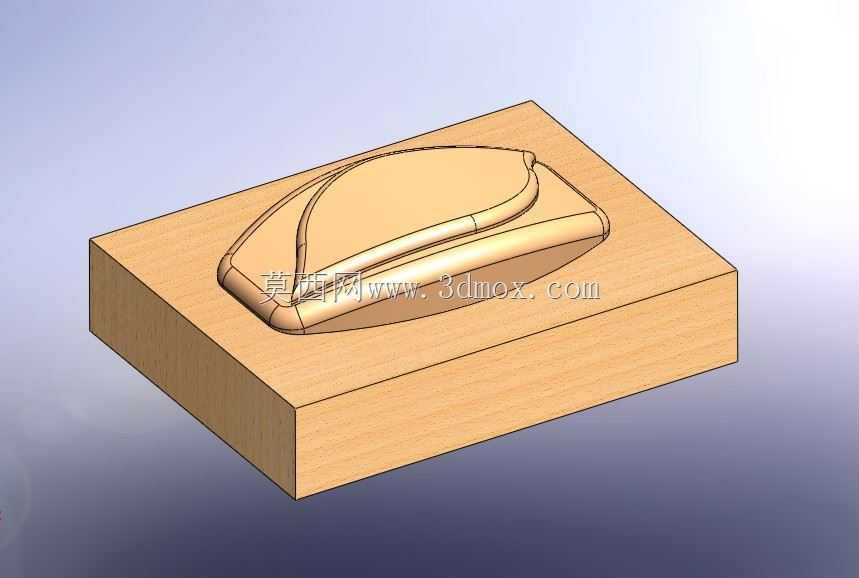

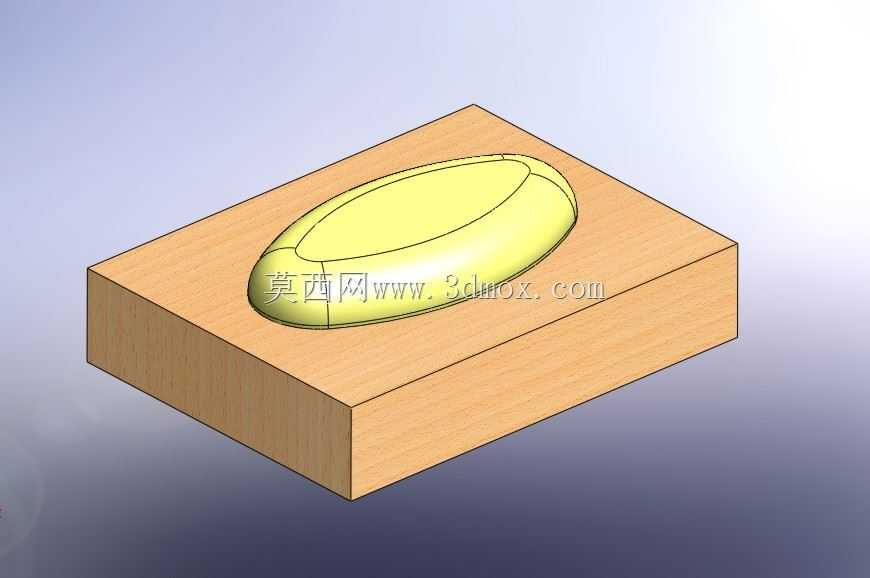

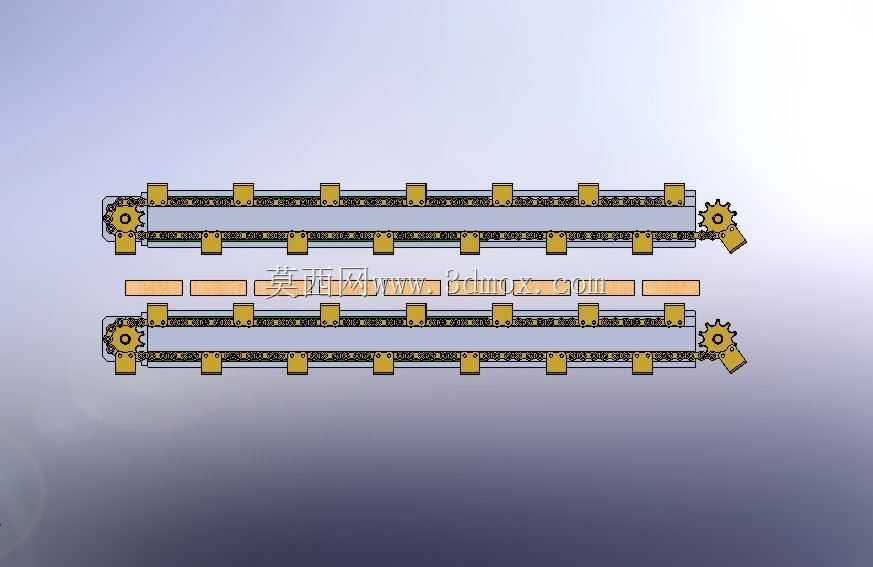

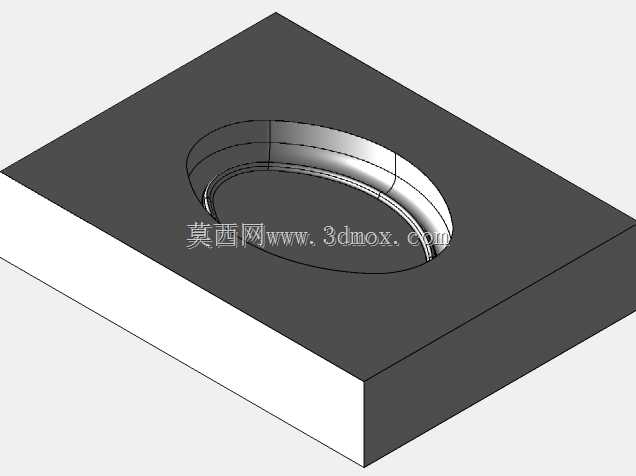

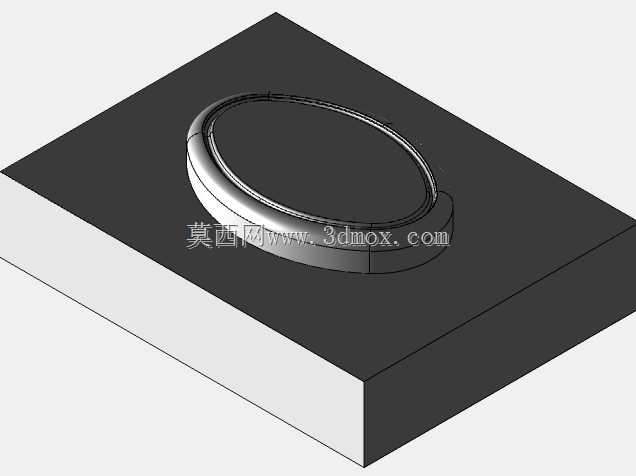

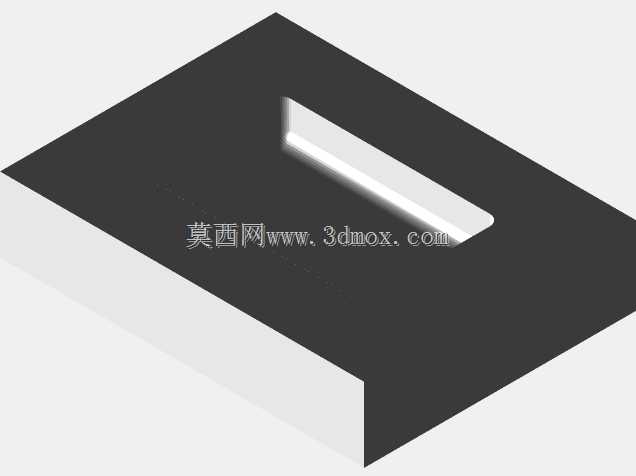

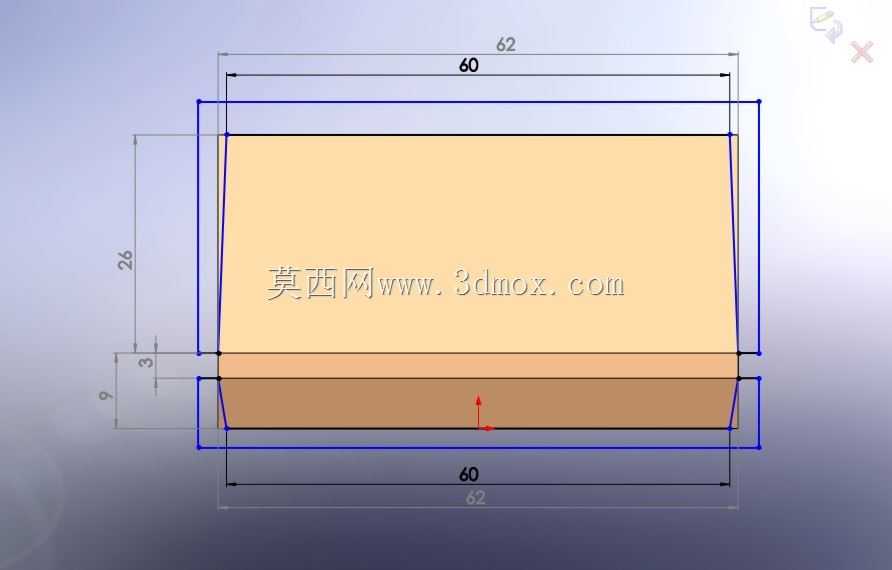

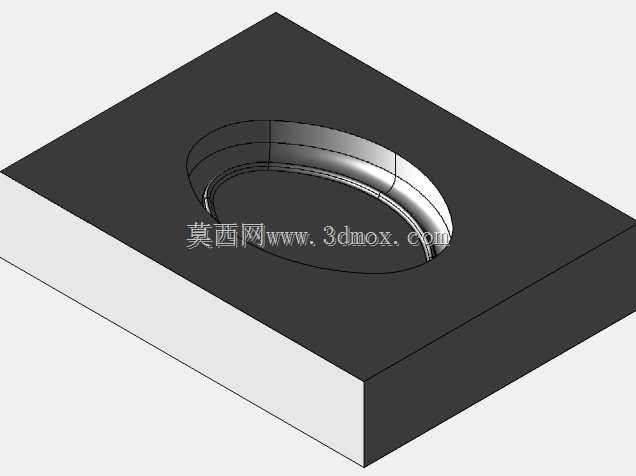

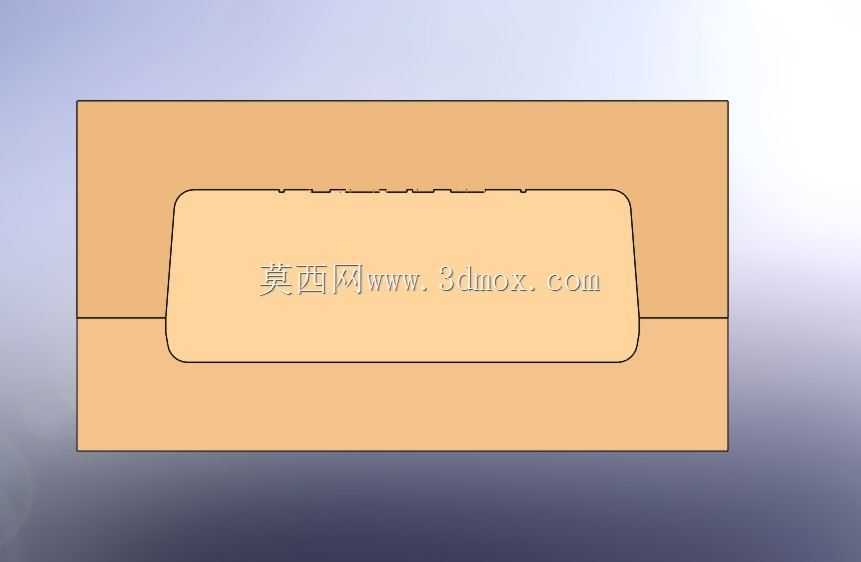

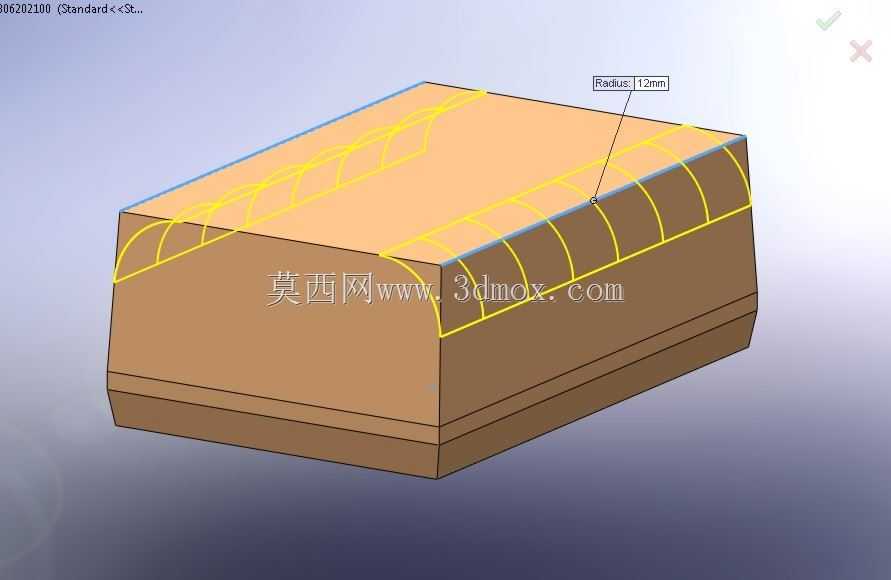

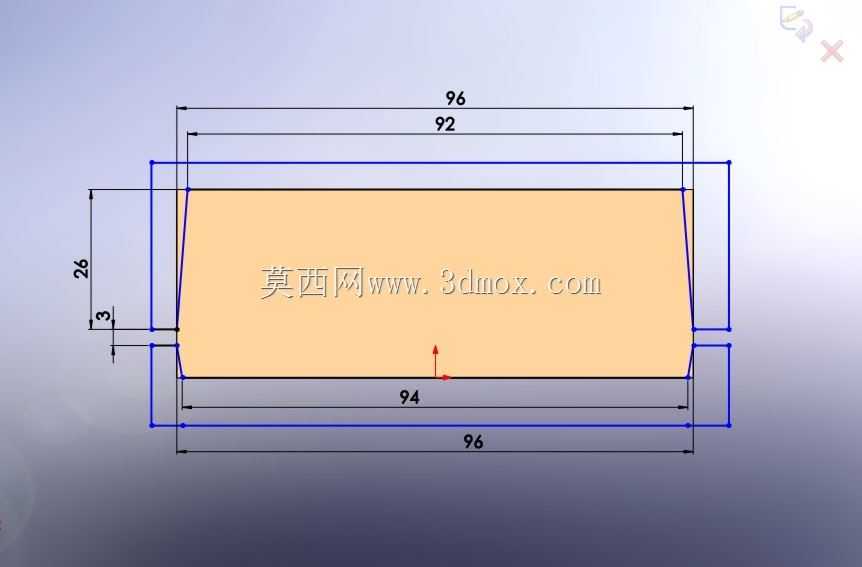

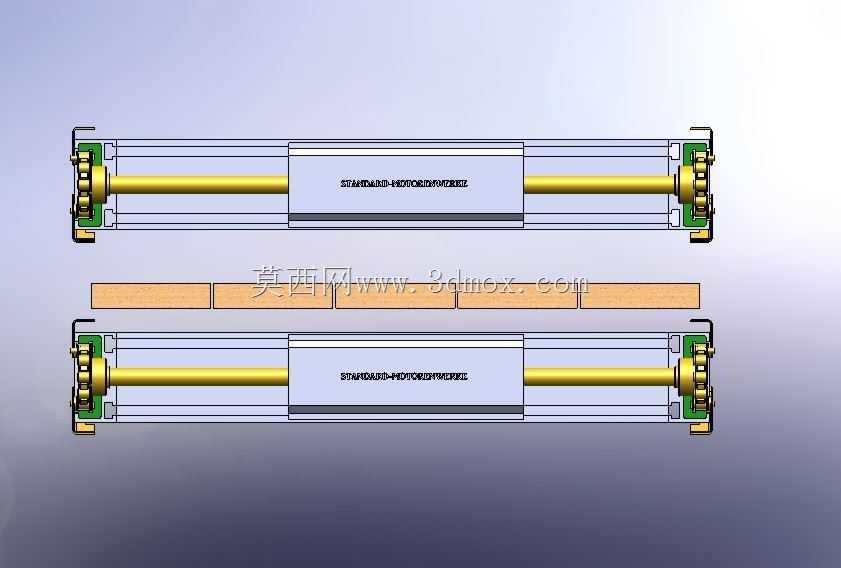

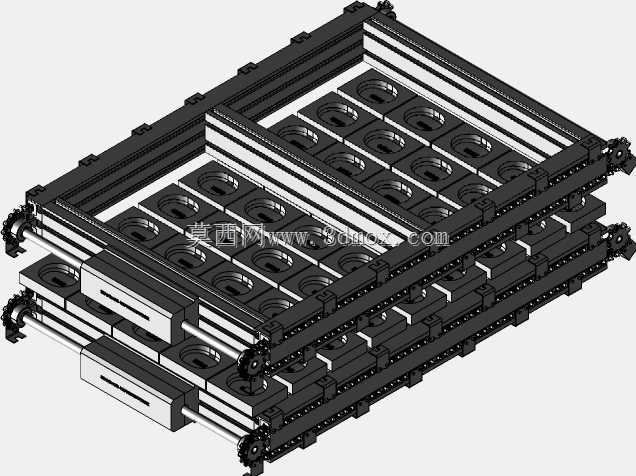

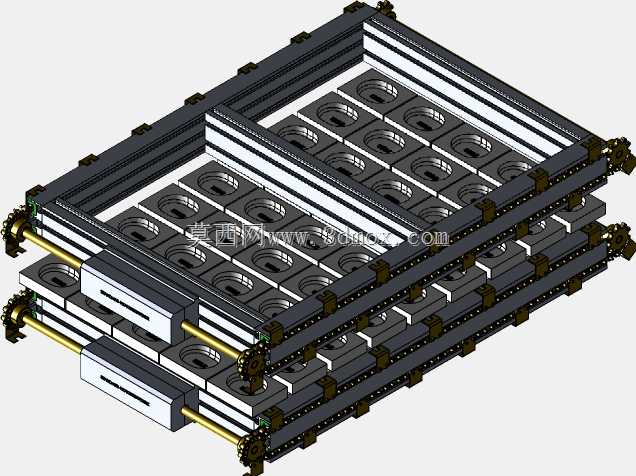

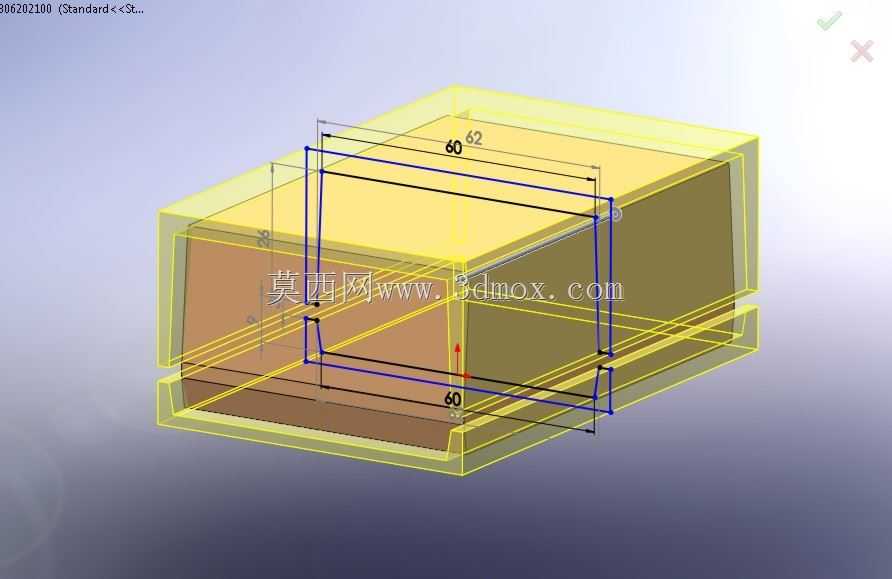

　　整套模具模组的外轮廓尺寸为长96mm、宽62mm，安装时可直接固定在标准铝型材输送架上，不需要额外定制特殊安装基座，降低产线改造的配套成本。结构逻辑上采用双侧传送带叠层转运方案，填充完成的皂模随输送线移动到左侧或右侧缓存工位，待皂坯自然凝固达到脱模硬度后自动完成脱模动作，每侧缓存位可堆叠存储3层模具，单条基础配置的产线单次循环可完成270个皂坯的生产，在极小的占地空间内实现了高产能输出。设计过程中重点验证了组件配合公差与装配可行性，针对皂坯凝固后易粘模的特性，在模具型腔内壁做了微拔模斜度处理，同时预留了压缩空气吹气脱模的气路接口，不需要额外增加顶出机构就能顺利完成脱模，避免硬顶造成皂坯边角缺损。整套结构采用模块化设计，

　　相同的皂模单元可以逐层堆叠扩展，用户可根据自身产能需求增减模具数量，不需要重新设计整体输送框架，适配不同规模的生产车间布局，目前结构框架已经完成核心逻辑验证，后续可根据具体皂品的配方固化特性调整冷却风路位置与输送节拍参数，进一步优化全流程的生产效率。
