恩瓦尔斜角带式输送设备三维结构设计

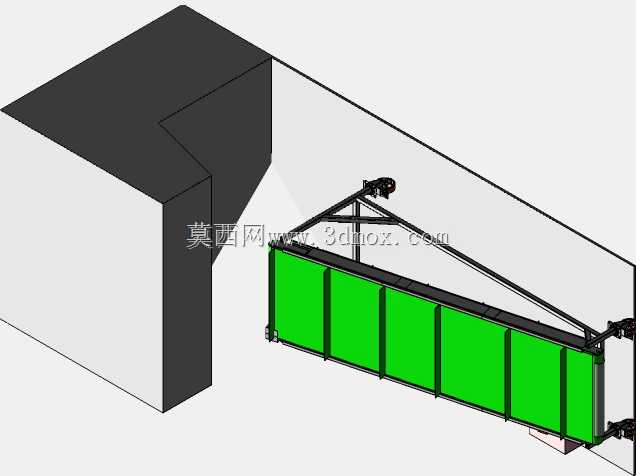

　　这款斜角布置的带式输送结构，主要针对厂房内存在高差的物料转运场景设计，常见于散料加工生产线、成品包装工段、仓储分拣区域的跨工位物料传递，可适配块状、颗粒状、袋装成品等多种形态物料的连续输送需求，解决常规水平输送机无法完成的高低位衔接输送问题，避免多台水平设备搭接带来的空间占用与物料多次转接损耗。从结构设计逻辑来看，设备采用单侧斜置的桁架式支撑框架，主体承载段为倾斜布置的皮带输送面，绿色挡边结构沿输送方向等距排布，可避免斜角输送过程中物料出现下滑、散落的情况，尤其适配15°到30°之间的倾斜输送工况，相比普通平皮带输送的爬坡角度上限提升近一倍。驱动单元布置在设备高位端的机架顶部，采用直连式驱动结构减少传动链路的功率损耗，

　　低位端设置张紧调节结构，可通过调整尾辊位置补偿皮带长期运行产生的蠕变伸长，保证皮带运行张力处于合理区间，降低跑偏、打滑故障的发生概率。安装边界方面，设备高位端设置铰接式连接支座，可直接与上层平台的落料口对接固定，低位端设置可调式支撑脚，可根据现场安装地面的平整度调整支撑高度，适配不同现场的安装基础条件，设备整体宽度控制在常规输送通道的允许范围内，不会额外占用车间通行空间。结构细节上，输送面两侧设置密封式侧挡，可减少散料输送过程中的粉尘外溢，皮带下方设置多组平行托辊，沿倾斜段等距分布，为承载段皮带提供连续支撑，避免重载工况下皮带出现下凹变形，回程段设置平托辊承托回程皮带，减少皮带运行过程中的抖动。设计过程中充分考虑了设备的维护便利性，

　　驱动端的护罩采用快拆式结构，无需拆解主体框架即可完成驱动部件的检修更换，张紧结构的调节螺栓布置在机架外侧，操作人员站在地面即可完成张紧度调整作业，无需登高操作，降低日常维护的作业风险。这类斜角带式输送结构相比斗式提升机，具备输送流量大、物料破损率低的优势，可同时完成多品类物料的连续输送，不会出现斗提设备常见的堵料、撒料问题，在轻工加工、粮食转运、建材生产等多个领域都有广泛的应用空间，建模过程中对各部件的装配干涉做了完整校验，所有铰接点、连接位的尺寸链都经过核算，可直接作为同类型设备设计的参考原型，也可根据实际输送流量、输送高差需求调整主体段长度、皮带宽度等核心参数，快速衍生出适配不同工况的定制化输送方案。
