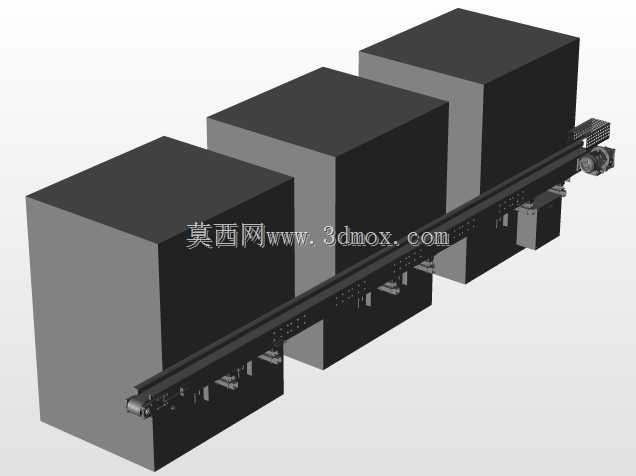

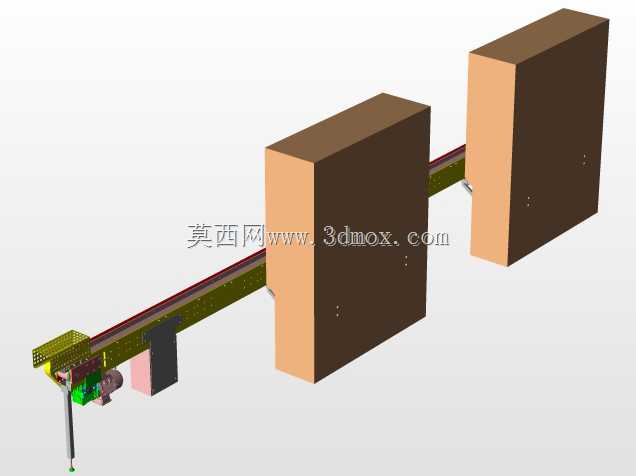

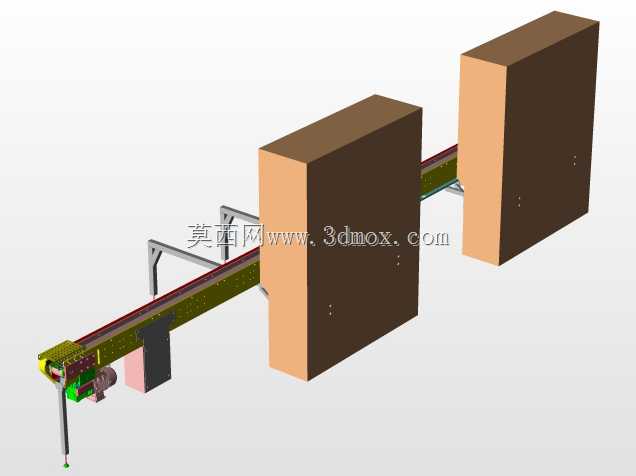

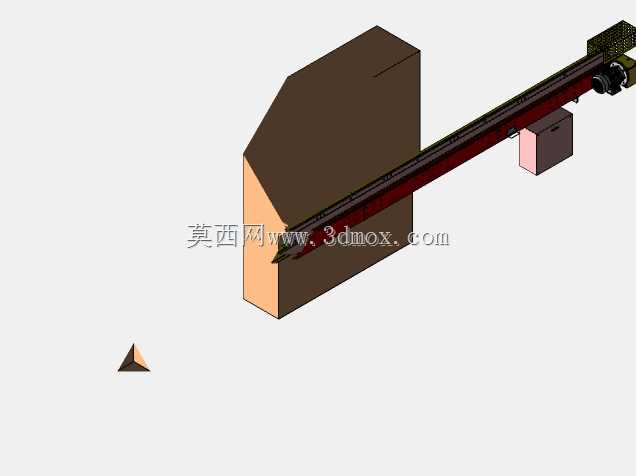

六米长恩瓦尔带式输送设备结构设计

　　在散料、包装件连续转运的生产场景中，长距离带式输送设备是衔接各生产工序、完成物料水平或小倾角转移的核心装备，这款六米规格的带式输送结构，针对车间内工序间固定点位的物料输送需求设计，可适配粮食、小型加工件、包装成品等多种常规物料的转运作业，无需频繁调整设备位置即可完成固定路径的连续输送，有效降低人工转运的劳动强度，提升生产环节的物料流转效率。从结构设计逻辑来看，该设备采用头尾端驱动张紧一体化布局，驱动端集成动力输出单元，配套防护壳体避免运行过程中杂物卷入传动部位，尾端设置可调张紧结构，可根据皮带长期运行后的拉伸量调整张紧度，避免皮带打滑、跑偏等常见运行故障。机架主体采用标准型材拼接成型，沿六米长度方向均匀布置托辊组，

　　上分支托辊支撑承载皮带及物料重量，下分支托辊承托回程皮带，保证皮带运行过程中的直线度，减少运行过程中的晃动与磨损。设备的接料端设置导料结构，可引导物料平稳落到皮带承载面，避免物料洒落，出料端配套卸料导槽，可将输送的物料精准引导至下一工序的接料点位，减少物料转接过程中的散落损耗。从安装边界来看，设备整体长度为六米，宽度方向根据输送物料的常规尺寸设定合理的皮带宽度，机架底部预留安装固定孔位，可直接通过膨胀螺栓固定在硬化车间地面，无需额外制作复杂安装基础，安装时只需调整机架整体水平度，保证头尾滚筒轴线平行即可完成初步调试，适配多数常规生产车间的安装空间条件。设计过程中充分考虑了日常维护的便利性，传动部位的护罩采用快拆结构，

　　日常检查传动部件、加注润滑脂时无需拆解大量结构件，托辊采用标准通用规格，后期更换维护无需定制特殊配件，可有效降低设备的全生命周期运维成本。该结构可根据实际生产场景的需求，调整皮带运行速度，适配不同生产节拍下的物料输送量要求，也可在机架侧面加装挡边结构，适配颗粒状散料的输送需求，避免散料从皮带侧边洒落。
