带脚轮可倾斜式小型零件上料输送装置

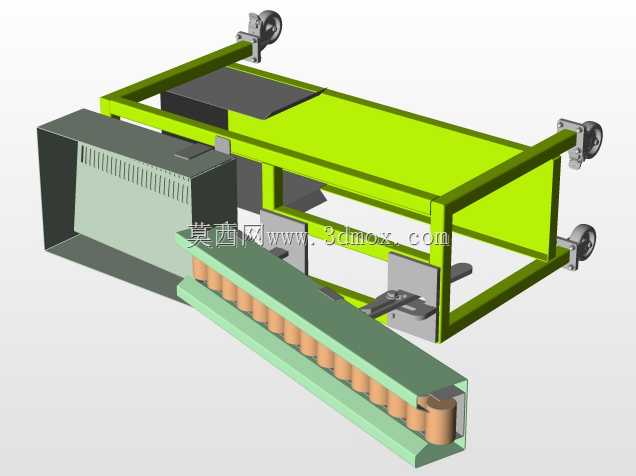

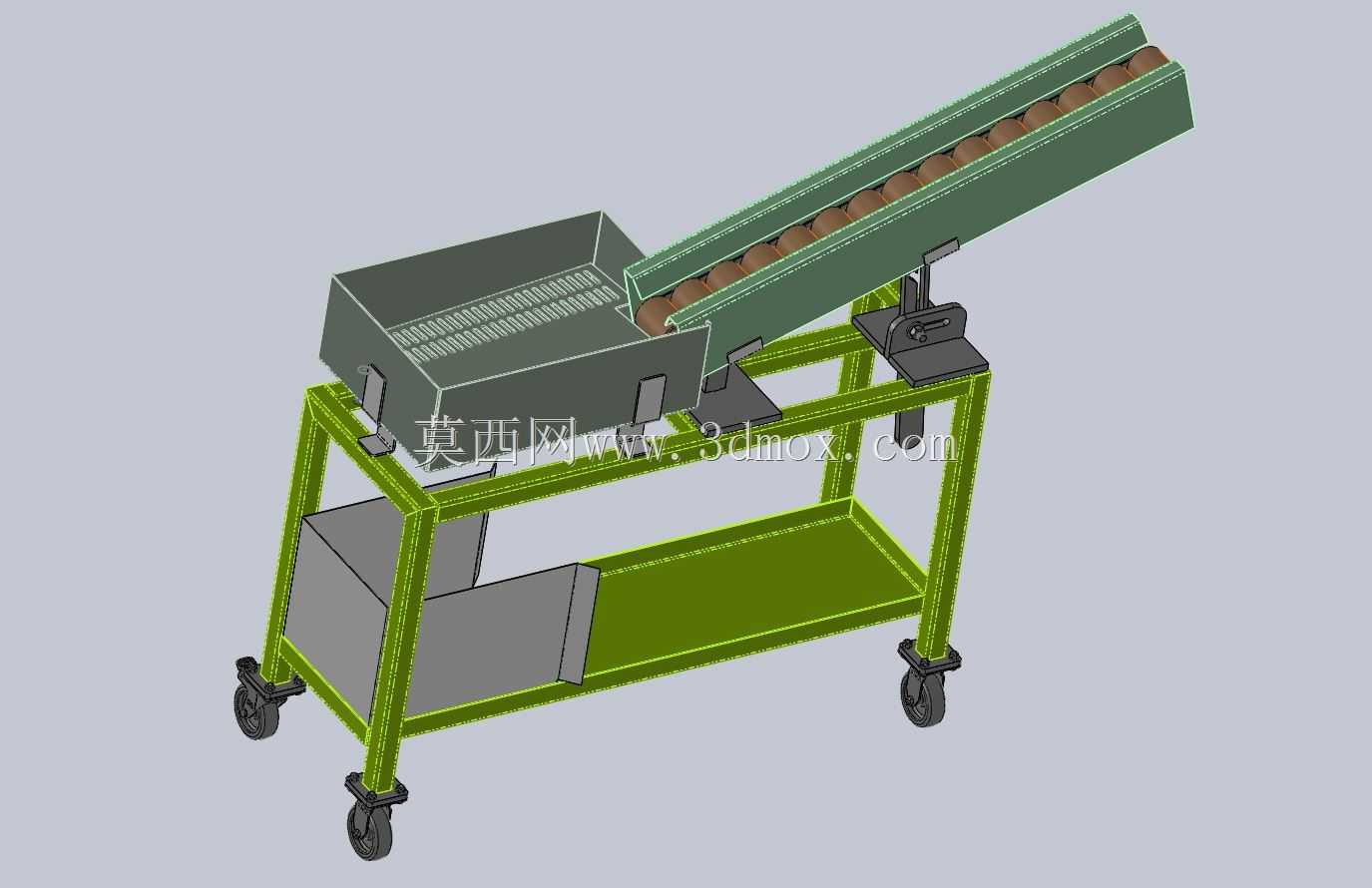

　　这款可移动倾斜式零件输送装置，主要面向机加工车间、小型装配产线的零散工件转序、上料场景设计，解决离散型生产中工位间短距离零件转运、设备进料高度差匹配的实际痛点，尤其适配球状、短圆柱类规则小型零件的定向输送需求，可直接对接振动盘出料口、机床进料位或者装配工装的接料端，替代人工逐件摆放上料的重复作业。设备整体采用方管焊接机架作为承载主体，底部配置四个带刹车的万向脚轮，可根据产线布局调整灵活推移换位，不需要额外打膨胀螺栓做地面固定，适配多工位轮流作业的柔性生产需求，机架下层设置开放式置物平台，可临时存放待转运零件盒、调试工具或者接料容器，充分利用机架下部的闲置空间。进料端设置敞口式集料斗，斗体底部做圆弧过渡导向，避免零件卡滞堆积，

　　集料斗内侧冲压有防滑导流条纹，可让倒入的零散零件有序滑入输送槽入口，减少人工拨料的频次。输送段采用窄幅槽型带式结构，槽体两侧做挡边设计，防止输送过程中零件滚落，输送倾角通过机架中部的铰接锁紧机构调节，可根据对接设备的进料高度在30度到50度区间内调整倾角，锁紧机构采用快拆式螺栓压板结构，调整时不需要额外吊装设备，单人即可完成角度锁定操作。输送槽的有效输送长度约1.2米，整机展开最大高度约1.1米，收拢后最低高度约0.7米，宽度控制在0.5米以内，可在狭窄的设备间隙中布置，不会占用过多产线通道空间。设计过程中重点考量了零件输送的稳定性，槽体内部宽度根据常见小型零件的最大外径做冗余设计，输送面的运行速度可配套调速驱动模块调整，

　　匹配不同产线的节拍需求，机架的支腿做了加强斜撑焊接，避免满载输送时出现机架晃动、输送段抖动的问题，所有与零件接触的槽体内壁、集料斗表面都做了去毛刺打磨处理，防止刮伤零件表面。设备的驱动端布置在输送段高位，可减少输送带回程段的张紧负载，低位的改向滚筒位置设置张紧调节结构，长期运行出现皮带松弛时可快速调整张紧度，不需要拆解整体护罩。日常维护时，可直接掀开槽体侧面的快拆护板，清理输送过程中掉落的碎屑、杂物，避免卡滞滚筒影响运行。
