小型可调高度辊道物料输送结构

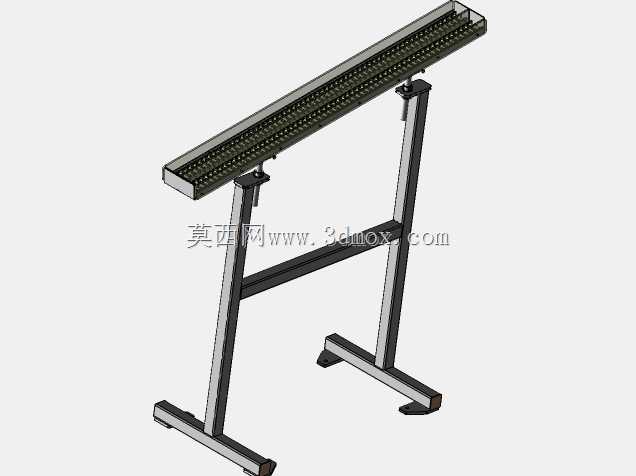

　　这款小型辊道输送结构，主要面向精密加工车间、电子组装产线、小型五金件分拣工位的短距离物料转运场景，适配重量较轻的盘类零件、小型冲压件、电子元器件料盘等工件的工序间传递，可嵌入紧凑型生产线布局，替代传统人工逐件传递的作业模式，降低工位间物料搬运的重复劳动强度。从结构设计逻辑来看，整体采用分体式支撑架构，两根立式支撑柱搭配底部横向连接梁与落地支脚，支脚底部预留安装孔位，可直接通过膨胀螺栓固定在车间地坪或工作台架上，也可搭配脚轮实现工位间的灵活移位，适配不同产线的快速调整需求。支撑柱上设置高度调节锁紧结构，可根据对接设备的进料高度差，在一定范围内调整辊道面的作业高度，调节完成后通过侧方锁紧螺栓固定，保证输送过程中辊道面无晃动偏移。

　　辊道主体采用密集排布的小直径无动力辊筒，辊筒两端通过轴承座固定在两侧框架内，辊筒转动阻力小，工件放置后可依靠人力推送或前后工位的进出料推力实现滑移，无需额外配置驱动组件，结构简洁故障率低，日常维护仅需定期清理辊筒缝隙间的切屑、灰尘即可。两侧框架设置挡边结构，可避免输送过程中小型工件从侧边滑落，框架端部做倒角处理，防止对接其他设备时出现卡料、磕碰工件的问题。从安装边界来看，整体宽度较窄，长度适配单工位到双工位的短距离输送需求，占地面积小，不需要预留大型输送设备的安装空间，可直接布置在两台加工设备或组装工位之间，作为工序间的物料过渡衔接结构。设计过程中充分考虑了小型零件输送的防磕碰需求，辊筒表面做光滑处理，无尖锐凸起，不会刮伤工件表面，

　　对于表面质量要求较高的精密零件也可适配。支撑结构采用型材焊接后做表面喷塑处理，整体刚性充足，可承受日常工位输送的载荷需求，不会出现长期使用后框架变形、辊筒卡滞的问题。无动力的设计形式也省去了电气布线的麻烦，不需要接入电源即可投入使用，对于临时增设的输送工位、小批量试产产线的搭建尤为适用，可快速完成部署投入使用，也可根据实际输送长度需求，将多段同规格辊道拼接使用，拓展输送距离。
