小型倾斜式皮带输送设备结构设计

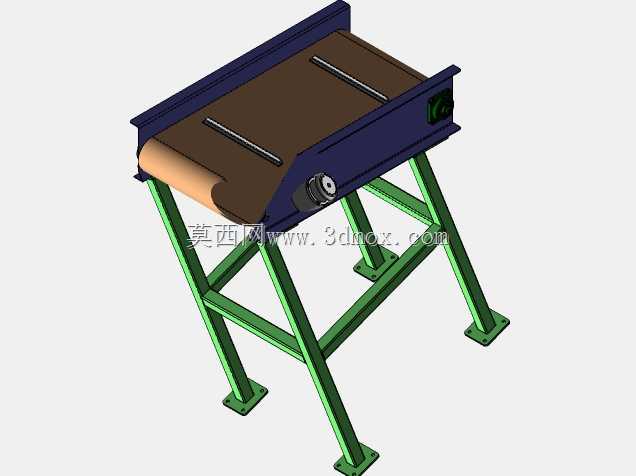

　　这款小型带式输送结构，常应用在生产流水线的工位间短距离物料衔接、零散工件的上下料转运场景，比如五金加工车间的工序间工件传递、包装线前段的物料供送，或是小型仓储场景里的散料短途移载，相比大型长距离输送线，它的占地空间更小，适配车间内狭窄的安装区域，可直接对接加工设备出料口或者工作台边缘，不需要额外做大规模的地基施工。从结构设计来看，整体采用方管焊接的一体式支架，支架支脚带方形安装底板，可通过膨胀螺栓直接固定在地面，也可根据现场工况加装脚轮实现移动工位的灵活布置；机架两侧的侧板采用折弯钢板成型，既保证了整体结构的刚性，也能对输送皮带形成侧向防护，避免物料从皮带侧边滑落。皮带驱动端设置在设备较低的一侧，采用侧装式驱动单元，

　　将传动部件整合在侧板外侧，既减少了物料输送区域的结构凸起，也方便后期对传动部件做维护保养；皮带表面加装了两根横向挡条，针对有一定倾斜角度的输送工况，可避免输送过程中圆形、易滑工件出现下滑移位的问题，保证物料输送过程的位置稳定性。设计过程中充分考虑了安装边界的适配性，设备整体宽度控制在窄幅区间，可直接嵌入现有生产线的预留空位，支脚的横梁采用交叉斜撑结构，在不额外增加整体重量的前提下，大幅提升了支架的抗扭刚性，即使输送过程中出现偏载物料，也不会出现机架晃动、皮带跑偏的问题。皮带的张紧结构集成在尾部滚筒位置，通过调节两侧的张紧螺栓即可快速调整皮带松紧度，不需要拆解机架侧板，日常运维的操作门槛很低；两侧机架的上边缘做了折边处理，

　　既可以作为皮带的侧向导向，也能避免尖锐的板边对操作人员造成划伤。这类小型输送结构的设计核心是在满足短距离输送功能的前提下，尽可能压缩设备的外形尺寸，同时兼顾结构刚性与运维便捷性，不需要复杂的辅助配套设施，接上动力即可投入使用，非常适合小规模生产场景的零散物料转运需求，也可作为大型自动化生产线的辅助接驳单元，灵活适配不同的工位布局要求。
