工业热水换热机组成套结构设计方案

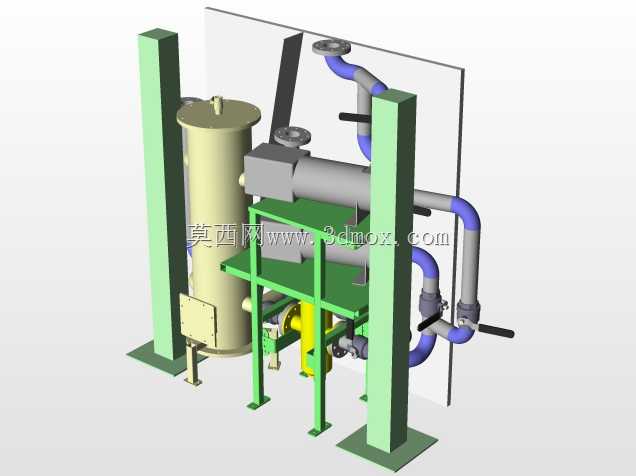

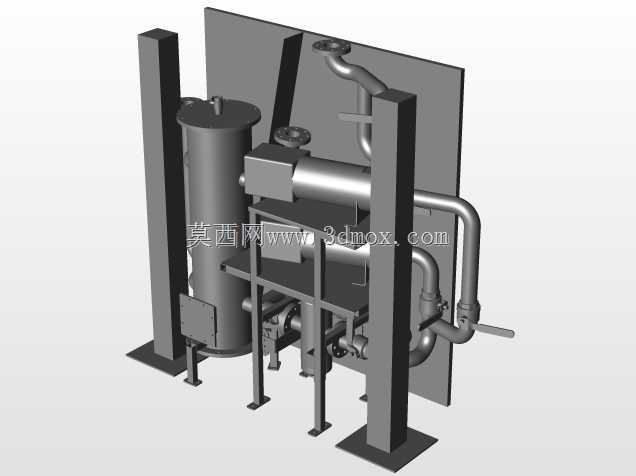

　　这套热水换热成套设备的三维结构，主要面向民用集中供热、工业工艺热水供给这类需要冷热介质热量交换的场景，核心作用是通过不同温度流体间的热量传递，将冷水加热至目标供水温度，同时回收高温介质的余热，降低供热系统的整体能耗。整套设备采用立式罐体搭配卧式换热芯体的布局，主换热罐体采用立式支腿安装结构，底部预留足够的检修操作空间，方便运维人员对罐体底部排污口、连接法兰做定期检查与密封件更换。设计阶段优先考虑了现场安装的边界限制，两侧设置的立式支撑立柱不仅承担设备整体的侧向防护作用，也可作为现场管路吊装时的临时受力点，避免吊装过程中磕碰换热芯体与外接管路。设备配套的管路系统采用不同管径的弯管搭配法兰连接结构，不同走向的管路分别对应热媒入口、

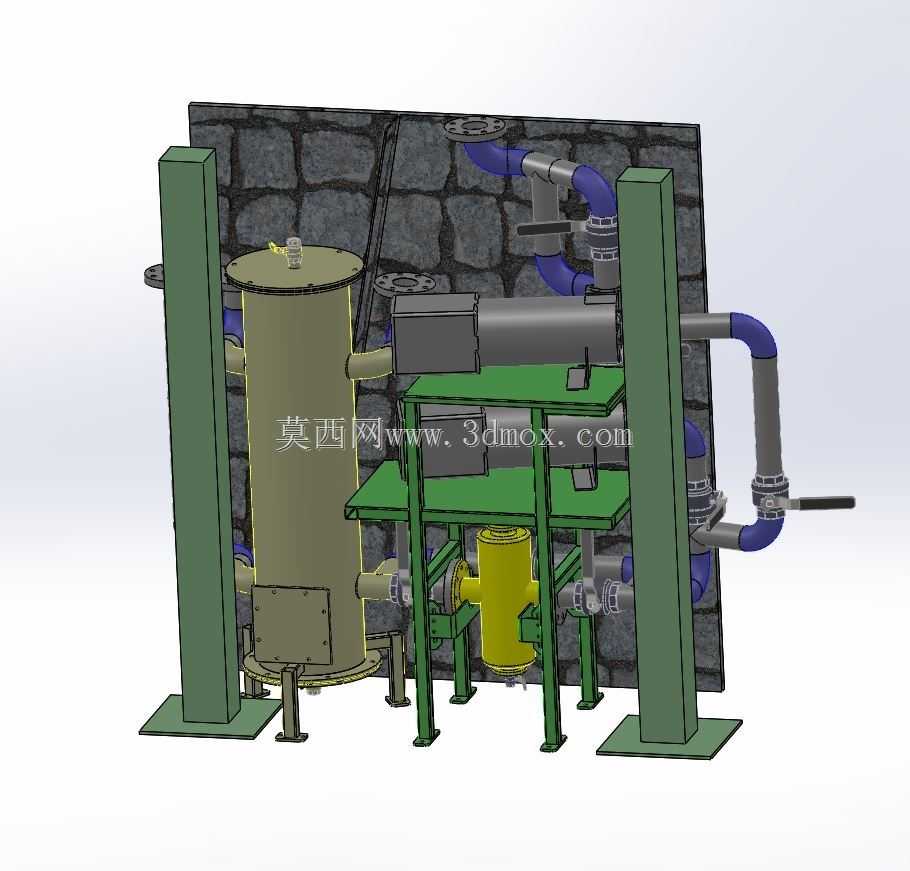

　　热媒出口、冷水入口、热水出口四个核心接口，管路弯折处预留了足够的安装操作空间，方便现场施工时对接外部管线，也能降低管路内流体的局部阻力损失。中间层的绿色安装支架采用型钢焊接结构，分层承载卧式换热单元、过滤组件等附属部件，支架底部设置可调式支撑脚，可在现场安装时根据地面平整度调整设备水平度，避免因基础不平导致的管路应力集中、密封面渗漏问题。罐体旁设置的黄色过滤组件，主要用于过滤循环介质中的固体杂质，避免杂质进入换热流道造成堵塞，影响整体换热效率，该组件同样采用快开式连接结构，无需拆解主管路即可完成滤芯更换与杂质清理。整套结构的安装基准面统一以底部支腿的安装底板为基准，所有外接法兰的端面位置、接口高度都做了统一的尺寸链校核，

　　确保现场对接时无需额外调整管线位置，减少现场施工的改动量。设计过程中也考虑了设备运行时的振动影响，所有管路与支架、罐体的连接位置都预留了减震垫片的安装空间，避免设备长期运行时管路焊缝出现疲劳开裂。从结构布局来看，整套设备将换热核心、过滤组件、管路阀门集成在同一安装框架内，相比分散布置的换热系统，占地面积更小，安装时仅需完成外部四个主接口的对接与设备固定，即可完成整套系统的现场装配，大幅缩短现场施工周期，也方便后期运维时对各个部件做集中检查与维护。
