立式支腿结构工业冷凝换热设备

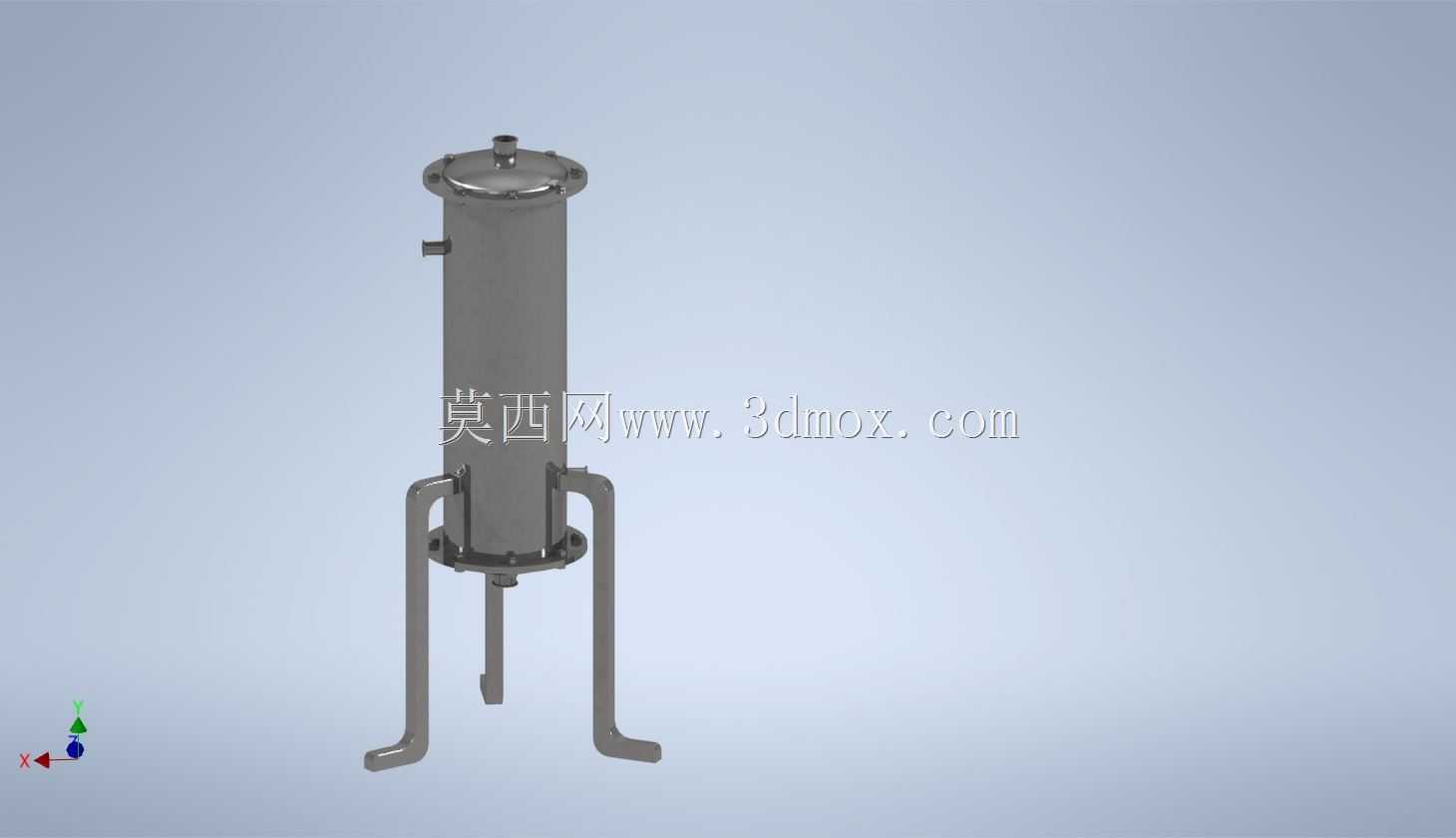

　　在化工溶剂回收、制药溶媒冷凝、小型蒸馏提纯单元的现场工况里，这类立式支腿型冷凝设备的适配性非常突出，不同于卧式列管换热器需要预留较大的横向抽芯检修空间，立式安装的结构可以直接依托支腿落地固定，在车间层高足够但横向排布紧张的撬装装置、实验级中试线里，能大幅压缩设备占地的投影面积，给周边管路、阀门、仪表的排布留出足够操作余量。从实际功能来看，该设备核心作用是实现气态介质的相变冷凝，通过筒体内置的换热面将通入的高温蒸汽携带的热量移走，让气态介质凝结为液态流出，部分工况下也可作为尾气冷却单元，拦截排气中夹带的可凝性组分，减少物料损耗同时降低后续尾气处理的负荷。设备的结构设计完全围绕立式安装的受力与换热逻辑展开，顶部采用快开式法兰端盖结构，

　　方便后期开盖检查内部换热元件的结垢、腐蚀情况，不需要整体拆卸设备主体就能完成常规维保作业；筒体侧面预留的两个侧向接口分别对应介质进出的管路连接位，接口位置避开支腿的安装干涉区，现场配管时不需要额外做弯头避让就能完成对接；底部的排液接口直接对准筒体最低位，能保证冷凝后的液态介质完全排空，不会在筒底形成积液残留，避免长期积液带来的内壁腐蚀、介质变质等问题。支撑结构采用三腿式支腿设计，相比四腿结构对安装地面的平整度容错率更高，三个支腿沿筒体周向均匀分布，支腿下端做了外翻的支撑脚，增大与地面或者安装底座的接触面积，降低单位面积的承压，即使是在普通的水泥地面安装，也不需要额外做太厚的预埋钢板就能满足承重要求；

　　支腿与筒体的连接位置做了局部加强结构，避免设备满水运行、或者管路带振动传递时，支腿与筒体的焊缝处出现应力集中开裂的问题。从安装边界来看，这类立式冷凝设备的安装需要预留顶部的操作空间，满足端盖拆卸、换热元件抽装的高度需求，筒体周边要预留至少单人操作的检修通道，方便日常巡检时观察接口密封情况、操作阀门；支腿的固定可以采用膨胀螺栓直接与地面连接，若设备安装在有振动的撬装框架上，也可在支腿底部加减震垫后再做刚性固定，减少振动传递对焊缝、接口密封的影响。设计这类设备的三维模型时，要重点关注各部件的装配干涉问题：端盖法兰与筒体法兰的螺栓孔位要完全对齐，密封面的平面度要在建模阶段就做公差预留，避免后期出加工图纸时出现密封面不匹配导致的泄漏问题；

　　支腿的焊接位置要避开筒体上的接口开孔，不能出现支腿焊缝覆盖接口开孔边缘的情况，否则会大幅降低接口处的筒体强度；底部排液口的位置要低于筒体内腔的最低换热面，保证停机时所有冷凝液都能靠重力完全排出，不会在换热面下方形成积液区，减少冬季停机时积液冻裂换热管的风险。在实际选型适配时，这类立式结构的冷凝设备更适合处理冷凝量不大、安装空间横向受限的工况，相比卧式设备，立式安装时冷凝液在筒内的停留时间更短，能快速从底部排出，对于一些容易结晶、遇冷容易析出固体的介质，能减少固体杂质在筒底沉积的概率，降低设备堵塞的维保频率。建模过程中对筒体的壁厚、法兰的密封面形式、支腿的截面尺寸都做了符合工程实际的参数匹配，不是单纯的外观示意模型，结构工程师可以直接在该模型基础上调整换热面积、接口尺寸、筒体高度等参数，快速适配不同处理量的工况需求，不需要从零开始搭建基础结构，能大幅缩短前期方案设计的建模周期。
