带托盘倾斜式恩瓦尔重力输送装置

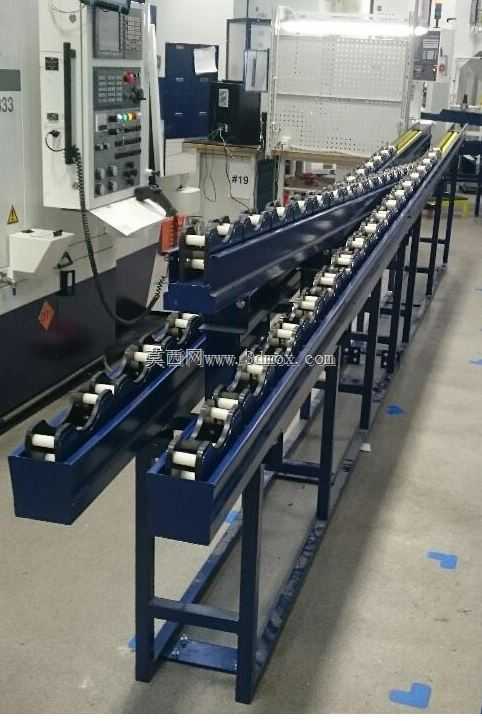

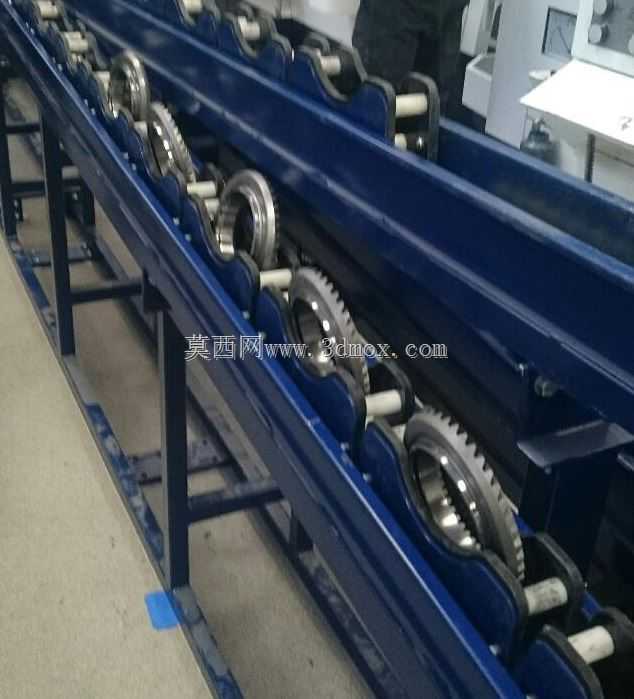

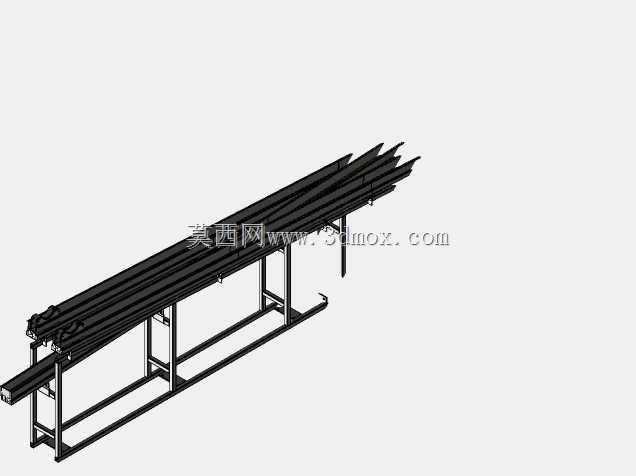

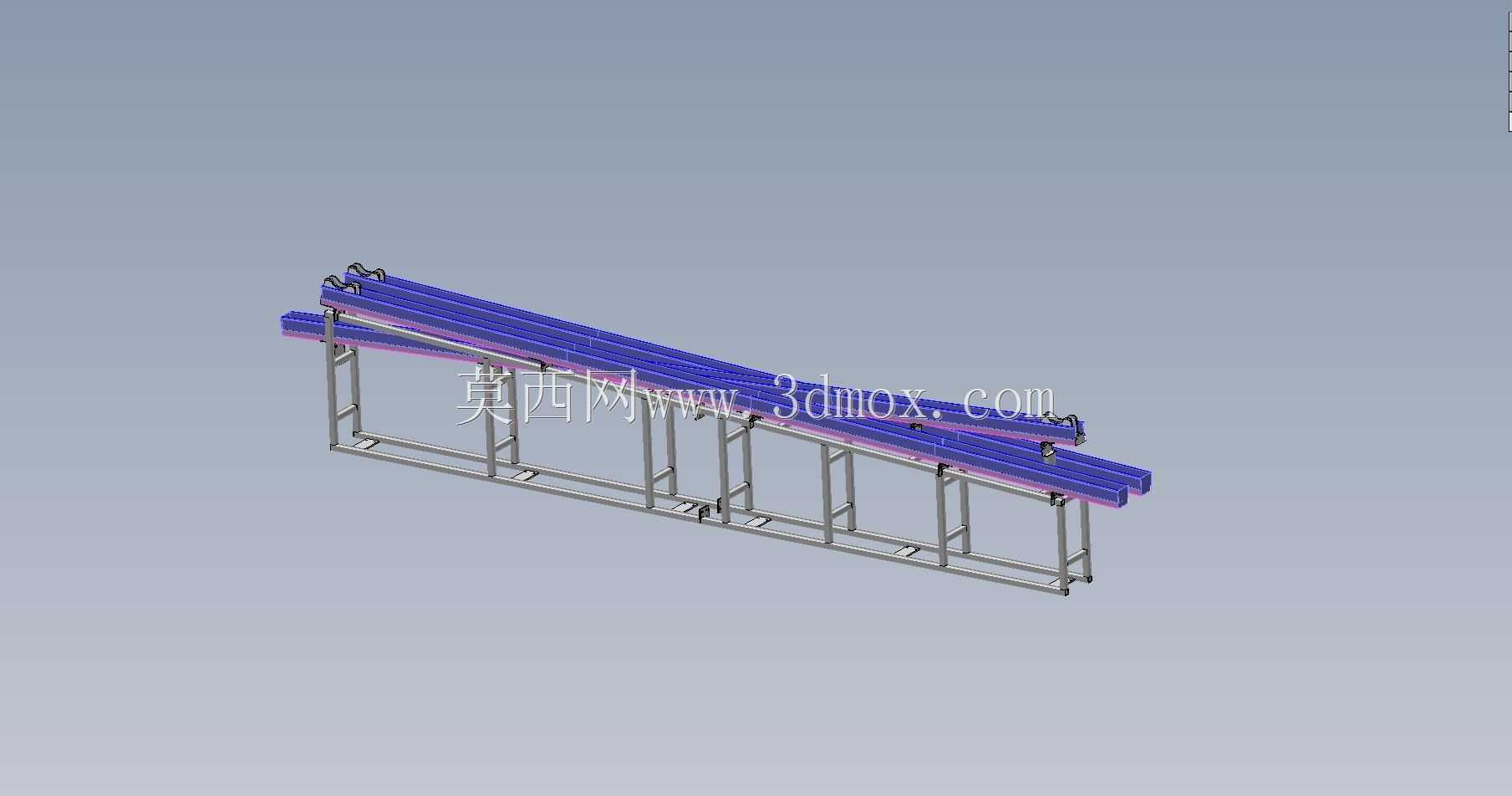

　　这款带托盘的恩瓦尔重力输送设备，主要应用在生产车间工序间的工件中转、仓储区域的整托物料短距离转运场景，依靠输送面的倾斜角度实现物料无动力滑移，不需要额外配置驱动电机、传动链条等动力组件，能大幅降低零散物料转运的能耗投入，适合纸箱包装件、规整托盘载具承载的轻型工业货品的连续输送作业。设备整体采用分段式倾斜架体设计，主体支撑框架为标准型材拼接结构，架体沿输送方向设置多组等距分布的立式支撑腿，支撑腿底部预留安装固定孔位，可直接通过膨胀螺栓与车间水泥地面固定，也可搭配可调脚杯实现安装面的水平度微调，适配地面存在小幅高差的安装场景。输送工作面采用双轨平行布置的结构，轨道上配套专用的滑移托盘，托盘与轨道接触面设置低摩擦导向结构，

　　能避免托盘滑移过程中出现卡滞、偏斜掉道的问题，轨道沿输送方向的倾斜角度经过反复校核，既保证载料托盘能依靠自重平稳匀速下滑，又不会因为坡度过大导致托盘下滑速度过快出现物料倾翻、撞击末端工位的情况。架体两侧沿输送全程设置侧边挡护结构，挡护结构与托盘边缘预留合理的安全间隙，既不会干涉托盘的正常滑移，又能对托盘的运行轨迹形成侧向约束，避免托盘受物料偏载影响出现侧向偏移。设备的安装边界需要结合现场工位布局确定，架体进料端高度可对接上游出料工位的出料高度，出料端高度可匹配下游接料工位的接料面高度，两端的高度差直接决定输送面的倾斜坡度，安装时需要保证架体整体沿输送方向的直线度，避免轨道出现局部弯折导致托盘运行阻力突增。

　　设计过程中重点考量了无动力输送的运行稳定性，对支撑框架的整体刚性做了强化处理，多组横向连接杆将两侧的支撑腿连为整体，避免长距离输送段出现架体晃动的问题，轨道的拼接位置做了平滑过渡处理，消除拼接处的台阶差，保证托盘经过拼接位置时无明显顿挫感。这类重力输送设备相比动力输送线，结构更简单，后期维护成本极低，没有易损的传动零部件，只需要定期清理轨道接触面的杂物、检查支撑紧固件的松紧度即可维持稳定运行，非常适合对输送节拍要求不高、需要控制设备投入成本的生产转运场景，可根据实际输送长度需求对架体段进行拼接延长，也可在输送线末端配置缓冲挡块，对下滑到末端的托盘进行减速限位，方便作业人员取走托盘上的物料。
