BK12BF12支撑座800mm1605滚珠丝杠

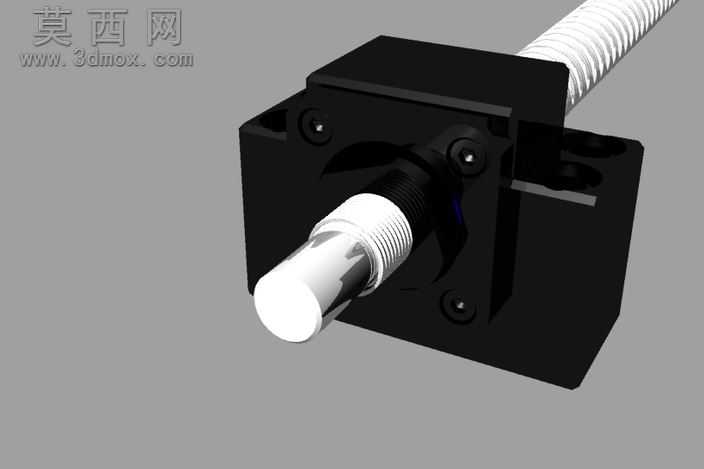

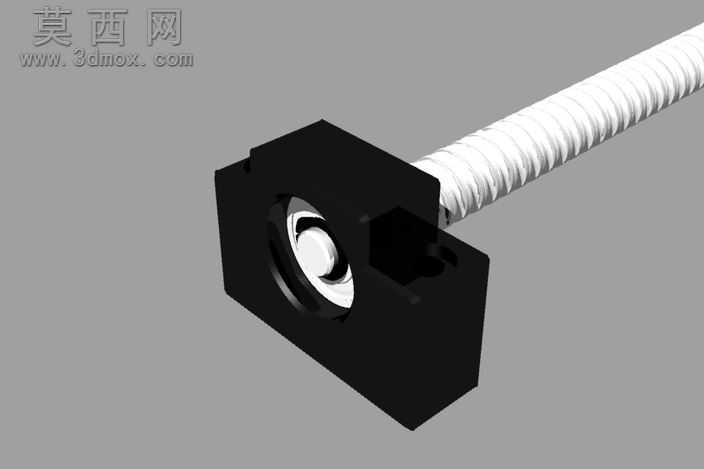

本模型为1605规格总长800mm的滚珠丝杠传动组件，配套BK12固定侧支撑座与BF12支撑侧支撑座，完整还原了滚珠丝杠副的装配结构与细节特征。建模过程中严格遵循1605滚珠丝杠的行业标准参数，对丝杠滚道、螺母钢珠循环结构、支撑座轴承安装位、锁紧螺纹段、轴端加工特征都做了精准的几何还原，各零件间的装配约束完全匹配实际安装逻辑，可直接用于装配干涉校验与运动仿真。渲染阶段针对金属零件的材质特性做了分层处理：丝杠轴身采用抛光轴承钢材质，还原冷轧丝杠表面的细腻金属光泽与加工纹理；支撑座采用发黑处理的碳钢材质，表现出哑光黑色金属的质感与表面细微的颗粒感；轴端锁紧部位还原了镀锌钝化的银白金属质感，不同材质的光影反射参数经过反复调试，最终呈现出贴近工业实物的视觉效果。结构设计上，BK12固定侧支撑座内置配对角接触轴承，可同时承受径向载荷与双向轴向载荷，承担丝杠传动过程中的主要轴向定位作用；BF12支撑侧采用深沟球轴承结构，允许丝杠工作过程中因温升产生的微量轴向伸缩，避免热变形导致的传动卡滞。丝杠导程为5mm，公称直径16mm，适配常规数控进给传动的载荷与速度需求，轴端加工尺寸完全匹配支撑座的安装孔径，螺母法兰的安装孔位也做了标准化设计，可直接对接常见的直线滑台运动模组。整个模型的建模思路围绕实际生产应用场景展开，没有冗余的几何特征，所有结构尺寸都可直接用于工程参考，既能够作为数控设备、自动化滑台设计时的标准件选型参考，也可用于教学场景中讲解滚珠丝杠传动的结构原理与安装方式，帮助设计者快速理解丝杠支撑座的配对使用逻辑与安装要点。
