摩托车通风盘式制动刹车盘三维设计

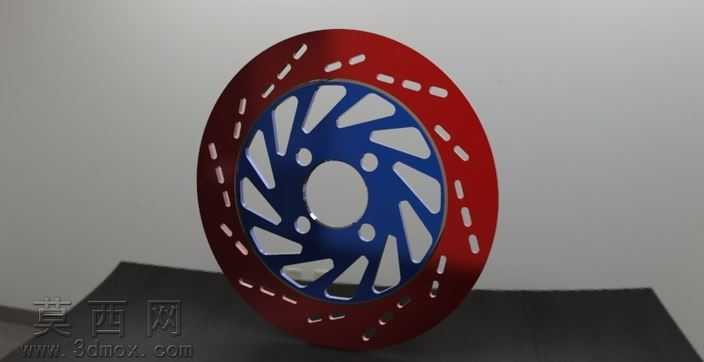

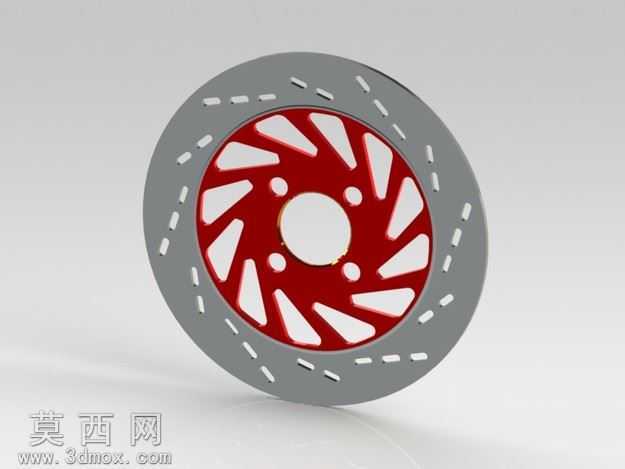

本作品为摩托车使用的通风型盘式制动器刹车盘三维模型，建模阶段严格遵循摩托车制动系统的实际尺寸规范与装配逻辑，首先以旋转特征构建刹车盘的基础环形基体，精准区分外圈摩擦工作区与内圈安装连接区的径向尺寸边界，保证与轮毂装配的同轴度公差符合机械设计要求。针对外圈摩擦区域，采用阵列特征加工出多组长条形通风散热槽，槽体沿盘体周向均匀分布，槽道走向匹配车辆行驶时的气流导向，能够在制动过程中引导空气流经摩擦面快速带走热量，避免长时间制动产生的热衰减问题，同时槽体边缘做了微小的倒角处理，还原真实产品去除毛刺、避免应力集中的工艺细节。内圈安装区域采用辐条式镂空结构设计，通过草图绘制对称分布的辐条轮廓后拉伸切除成型，既有效降低了刹车盘的整体重量，实现簧下质量的轻量化优化，又保证了盘体的结构强度，辐条之间的镂空区域同样可以辅助散热，提升制动系统的连续工作稳定性；安装位的螺栓孔采用圆周阵列方式排布，孔位尺寸与安装间距完全匹配对应车型的轮毂安装标准，确保模型可直接用于虚拟装配验证。材质与渲染阶段，外圈摩擦工作区赋予高饱和度的红色金属烤漆材质，还原高性能改装刹车盘的外观特征，材质参数调整了合适的金属粗糙度与反光度，模拟高温耐磨涂层的表面质感；内圈安装辐条区域赋予深蓝色阳极氧化金属材质，与外圈红色形成清晰的视觉区分，同时还原铝合金部件经阳极氧化处理后的细腻金属光泽，盘体边缘做了细微的圆角过渡渲染，避免尖锐棱角带来的不真实感。整体设计兼顾了制动性能需求与轻量化设计思路，模型结构完整，细节还原度高，可用于摩托车制动系统的结构展示、装配教学、改装方案验证等场景，所有特征参数均可编辑调整，能够适配不同排量车型的制动盘尺寸修改需求。
