长行程可逆焊接承载机架结构设计

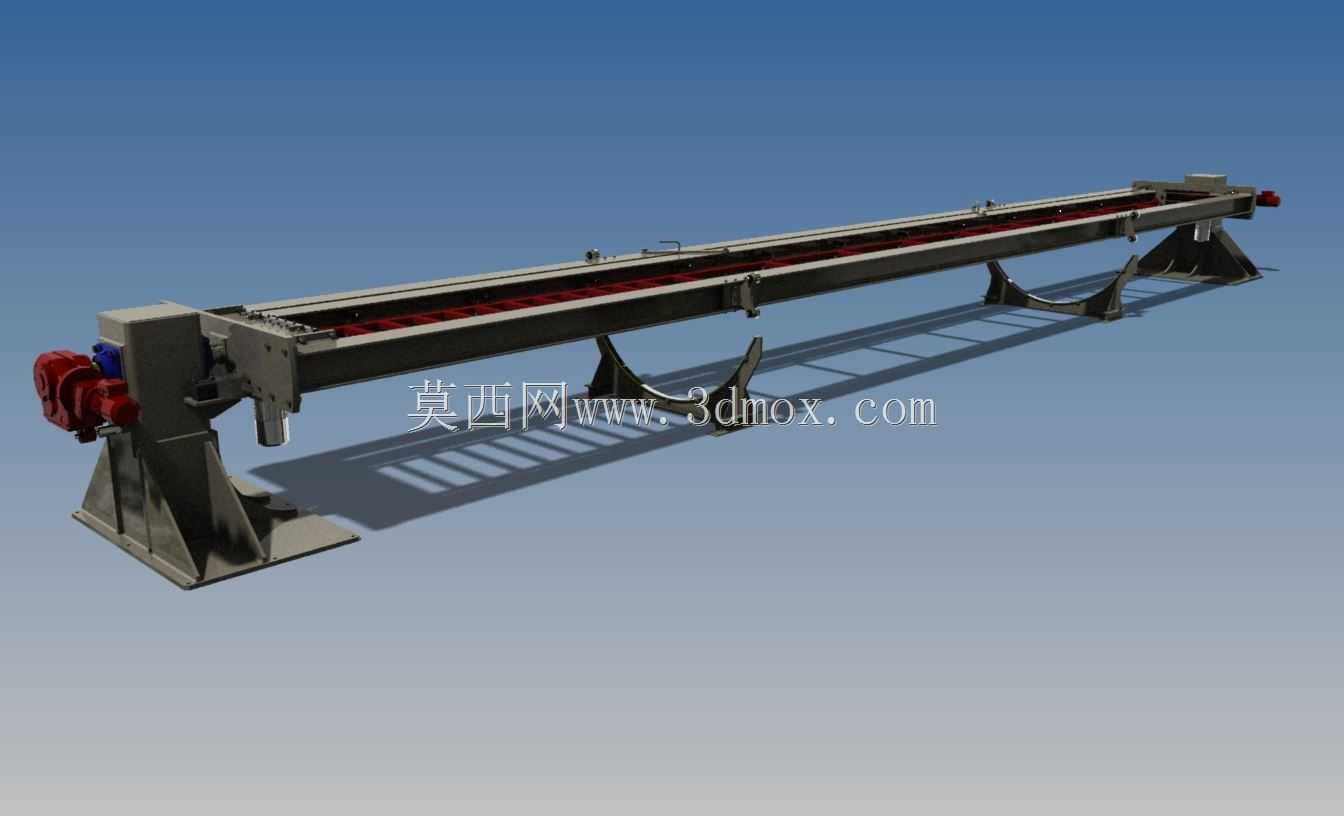

　　这款长行程可逆焊接机架，主要面向长尺寸型材、直缝类工件的自动化焊接作业场景，作为焊接执行机构的核心承载基体，可适配单枪、多枪自动焊接机头的安装需求，覆盖钢结构件加工、集装箱板材拼焊、长直型钢构件焊接等生产环节的工装支撑需求。从结构设计逻辑来看，机架整体采用分段式箱型梁焊接主体结构，主承载梁沿长度方向布置高精度直线导轨安装基面，基面加工时严格控制直线度与平面度公差，保证行走机头在全行程内的移动精度，避免长行程下出现机头偏移、焊道错位的问题。机架两端设置驱动端与张紧端安装位，可适配齿轮齿条传动或是同步带传动的可逆行走机构，实现焊接机头沿工件长度方向的往复走行，满足正反向焊接、多道焊层往返作业的工艺需求。

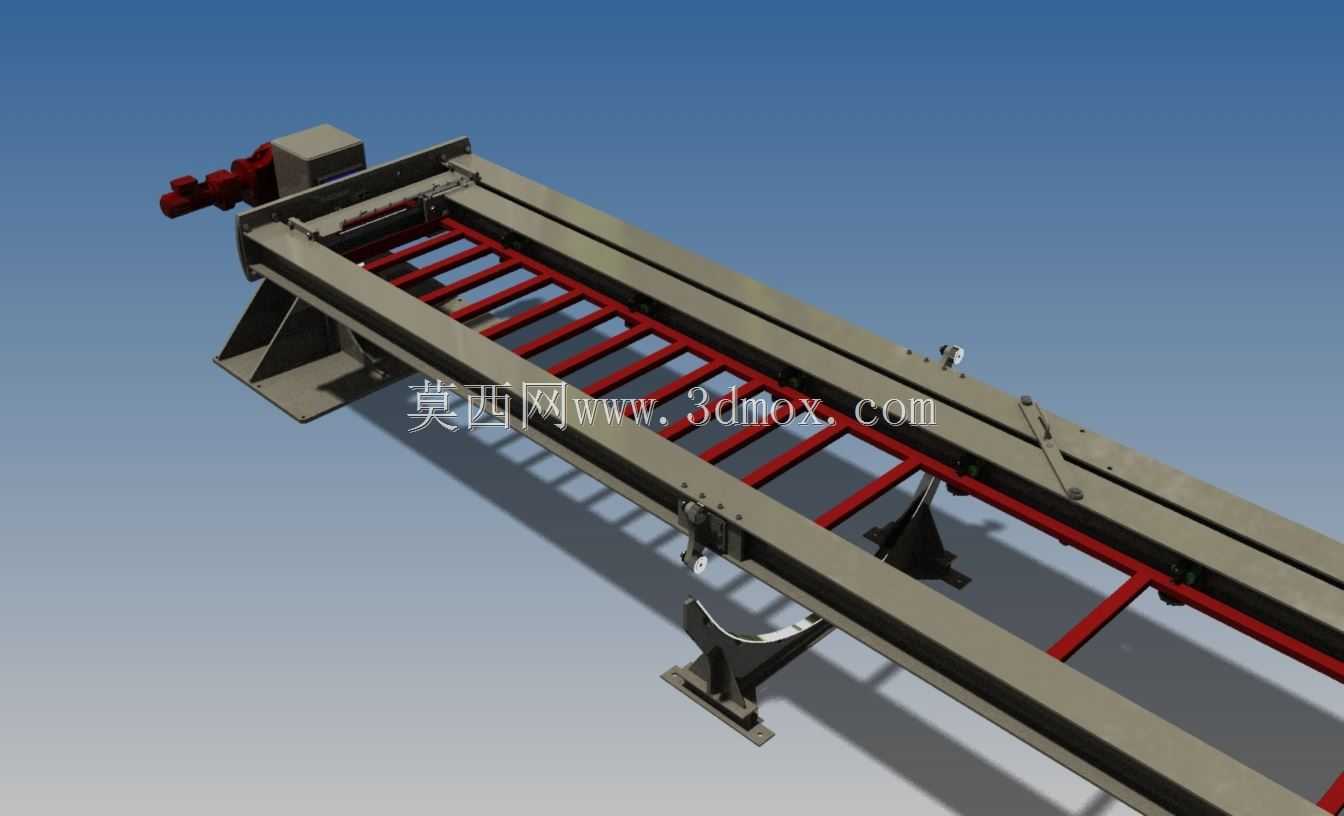

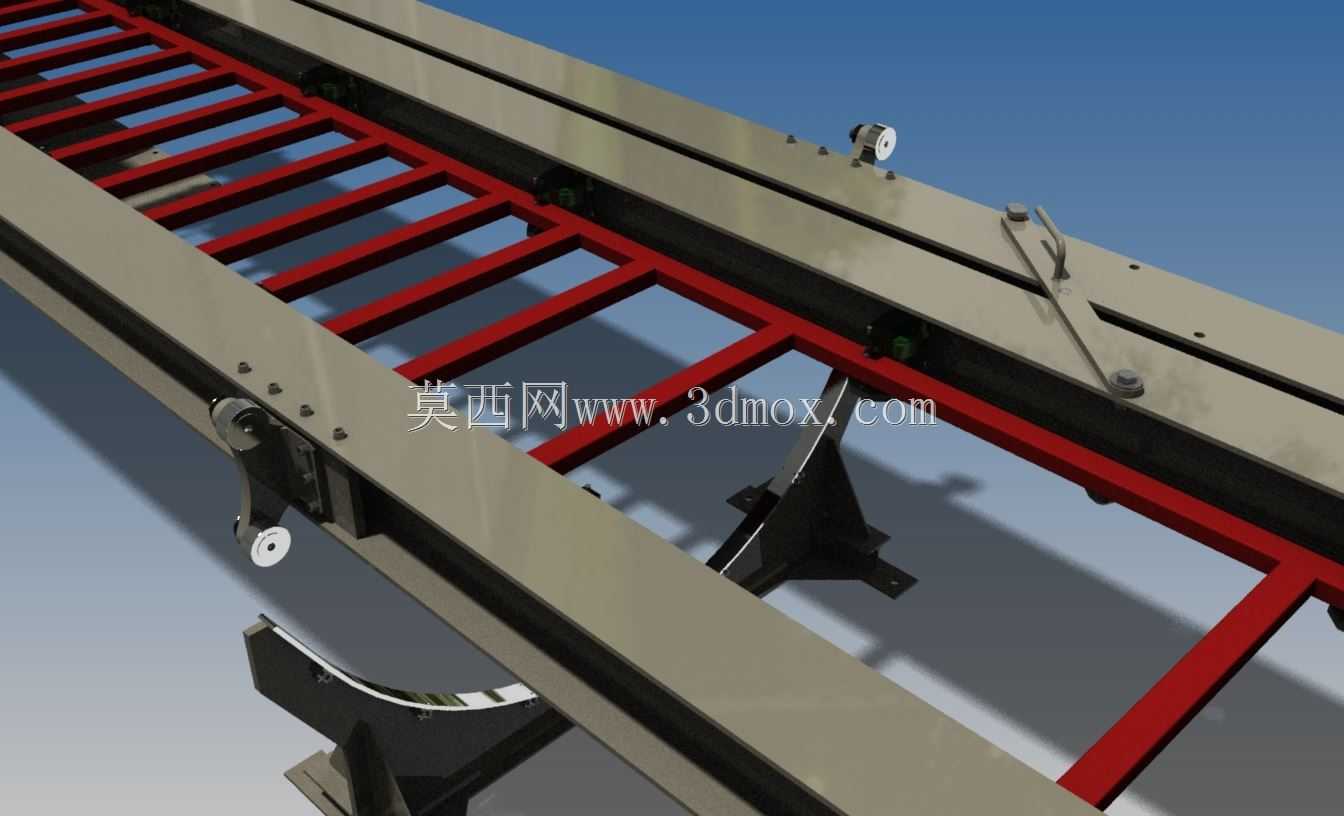

　　支撑脚部分采用三角形加强筋结构的落地式支座，每个支座底部预留地脚螺栓安装孔，可通过膨胀螺栓与车间混凝土地面刚性连接，同时支座与主承载梁之间设置调整垫铁安装位，方便安装时对主梁整体水平度进行微调，抵消地面基础的平整度误差，保证长行程下导轨面的水平公差控制在合理范围内。沿主梁长度方向等距分布的辅助支撑脚，主要用于抵消长梁自身的重力挠度，避免主梁中部因自重下沉影响行走精度，每个辅助支撑同样设置高度调节结构，可在现场安装时逐点校准主梁直线度。机架侧面预留拖链安装槽，可容纳焊接电源电缆、控制信号线、气路管路等随行走机头移动的管线，避免管线拖拽干涉机头运动。主梁内侧设置工件承托位的安装基准，可搭配不同类型的工件压紧工装、顶升对中机构，

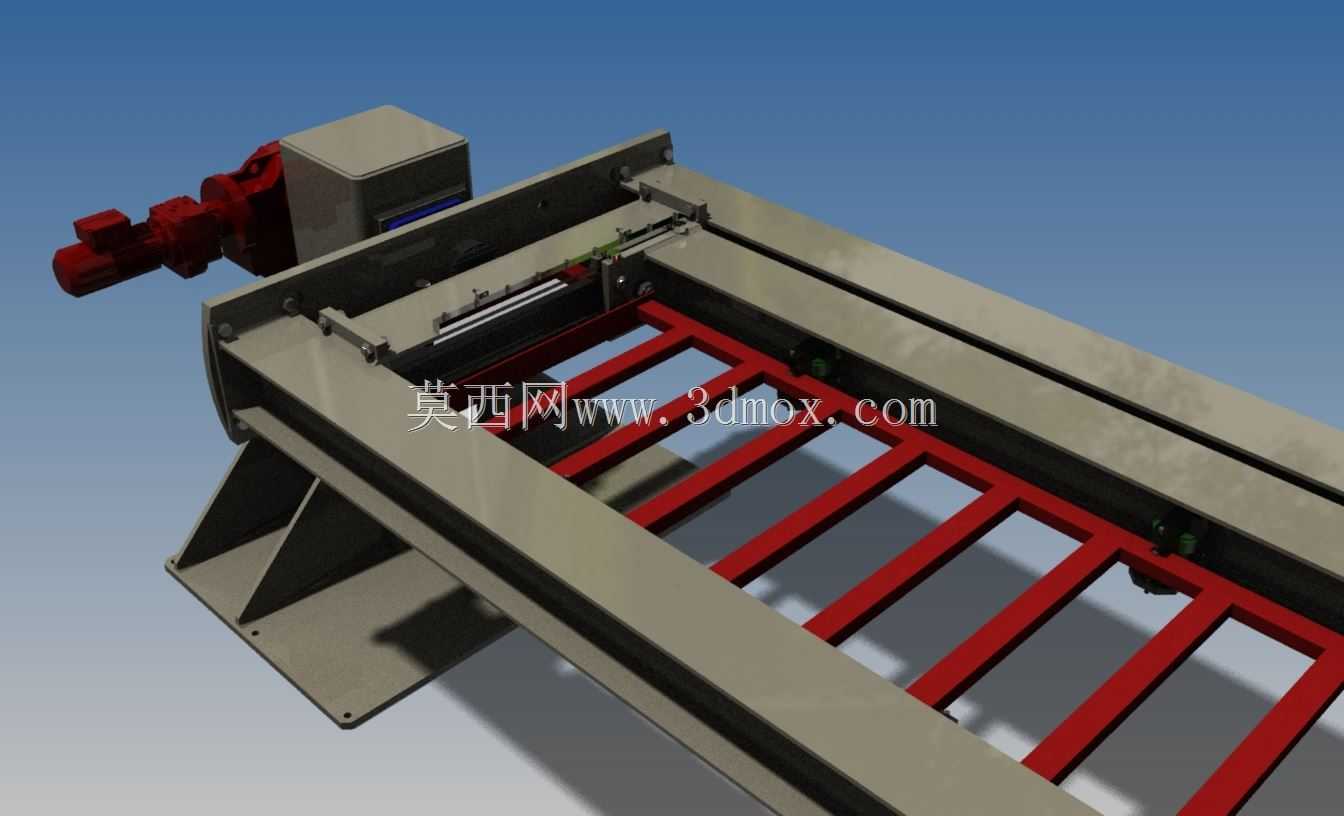

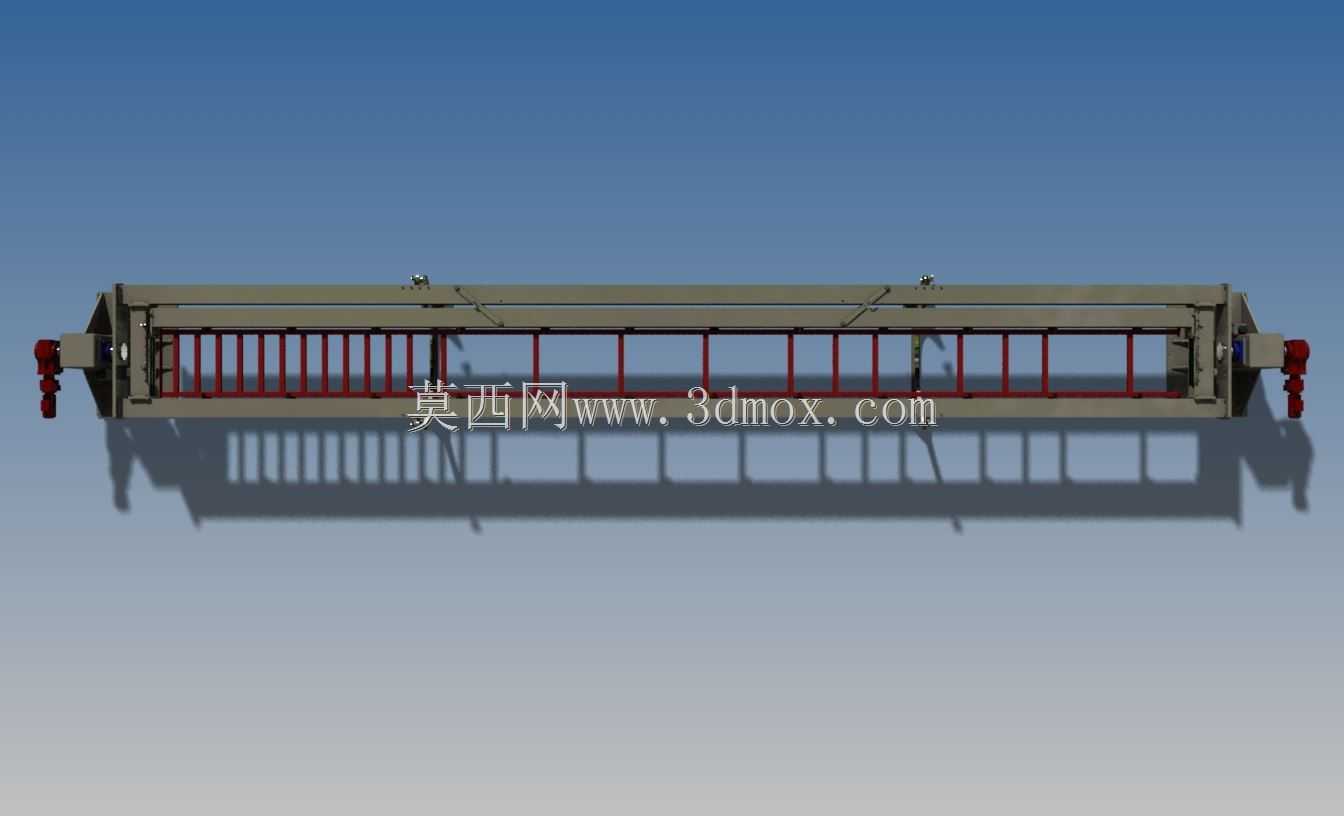

　　适配不同截面尺寸的长工件装夹需求。从安装边界来看，机架整体为窄长型布局，宽度方向尺寸控制在合理范围，不会占用过多车间横向空间，长度方向可根据实际焊接工件的最大长度进行模块化拼接延伸，适配不同生产场地的布局需求。驱动端预留的电机安装位可适配不同功率的伺服电机或是减速电机，满足不同焊接走行速度的调节需求，张紧端的调节结构可快速调整传动件的张紧度，降低后期维护的操作难度。整体钢结构件在焊接完成后都经过去应力退火处理，再进行导轨安装面的机加工，避免后期使用过程中结构变形导致精度丧失，关键受力位置的焊缝都做了加强处理，可承受多焊枪作业时的附加载荷与机头移动的动态冲击力，保证长期满负荷作业下的结构稳定性。
