公路自行车液压成型铝制车架管材组件

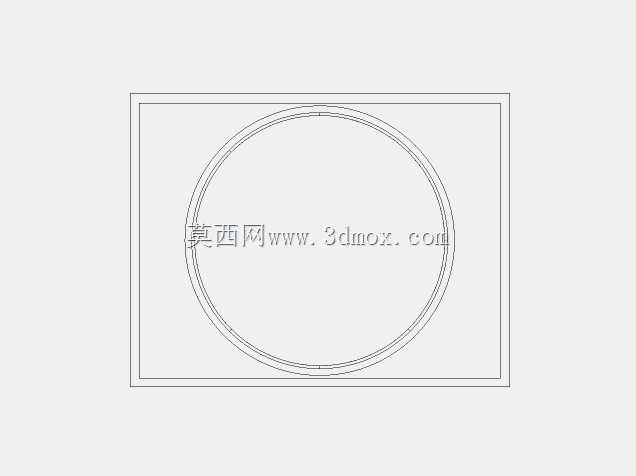

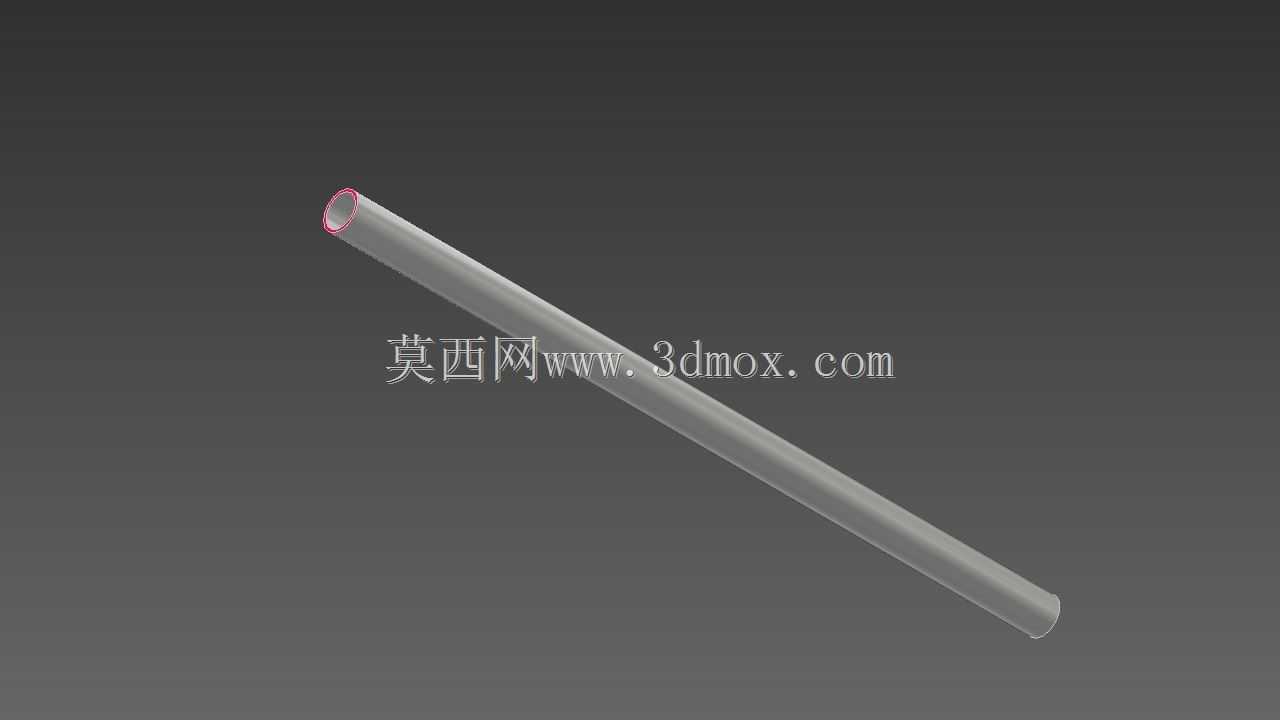

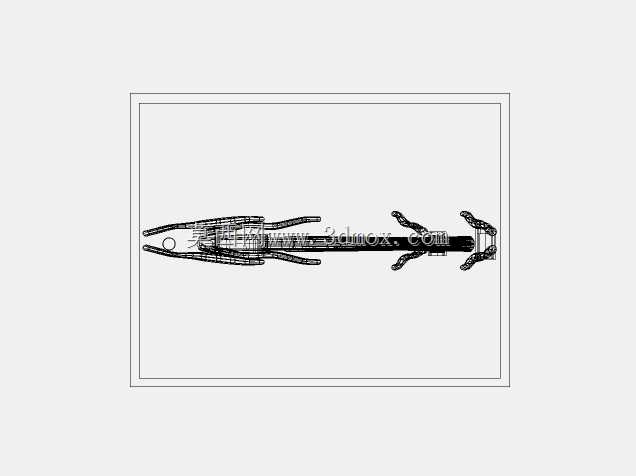

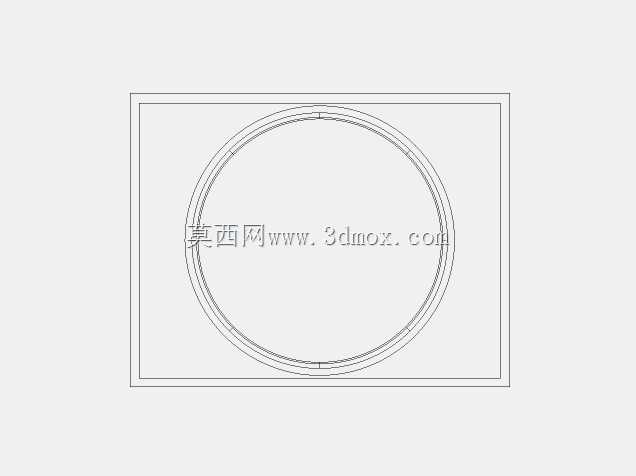

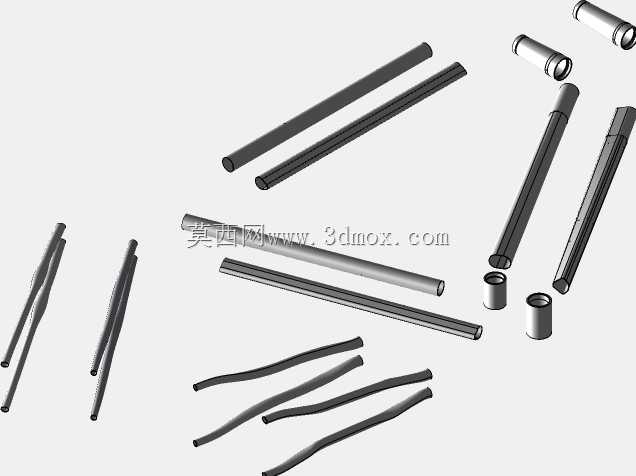

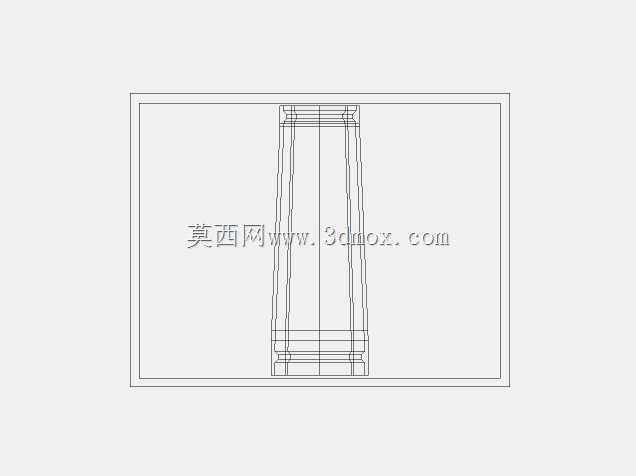

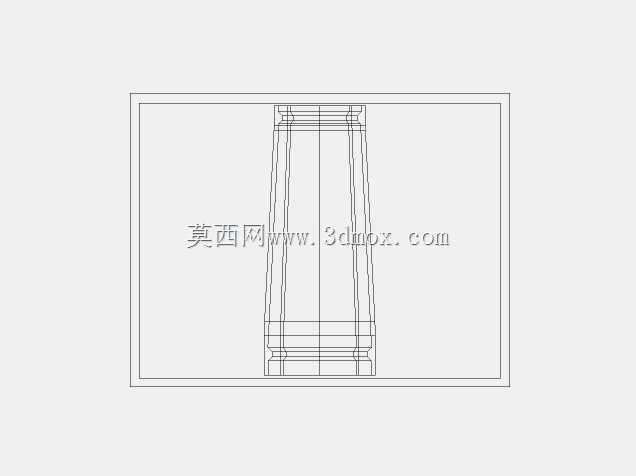

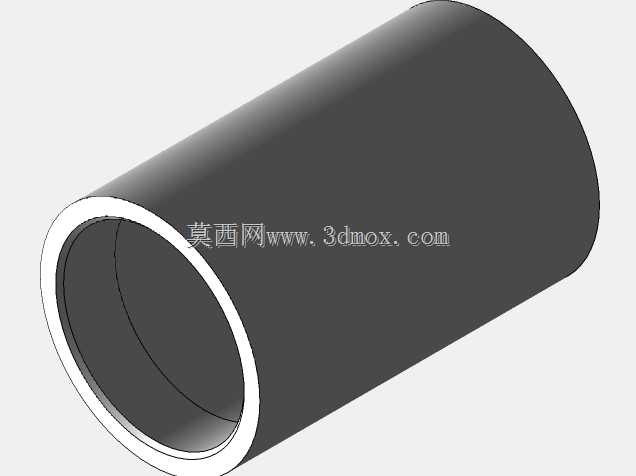

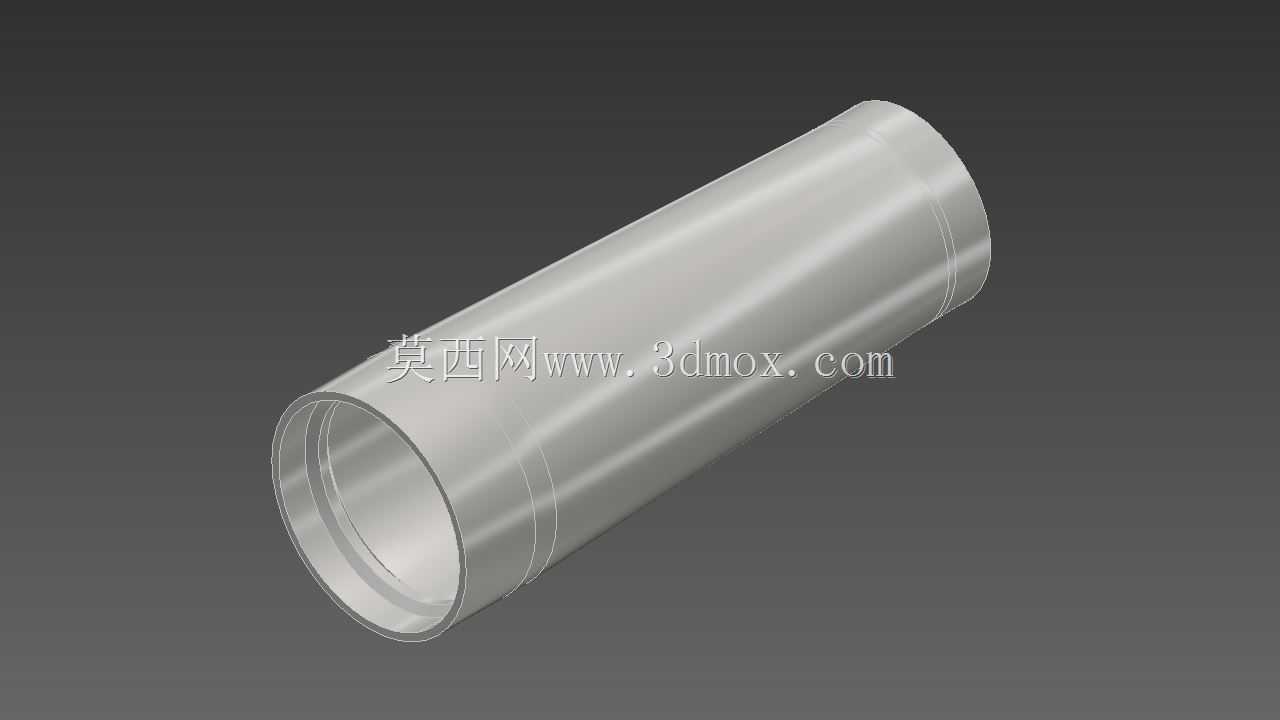

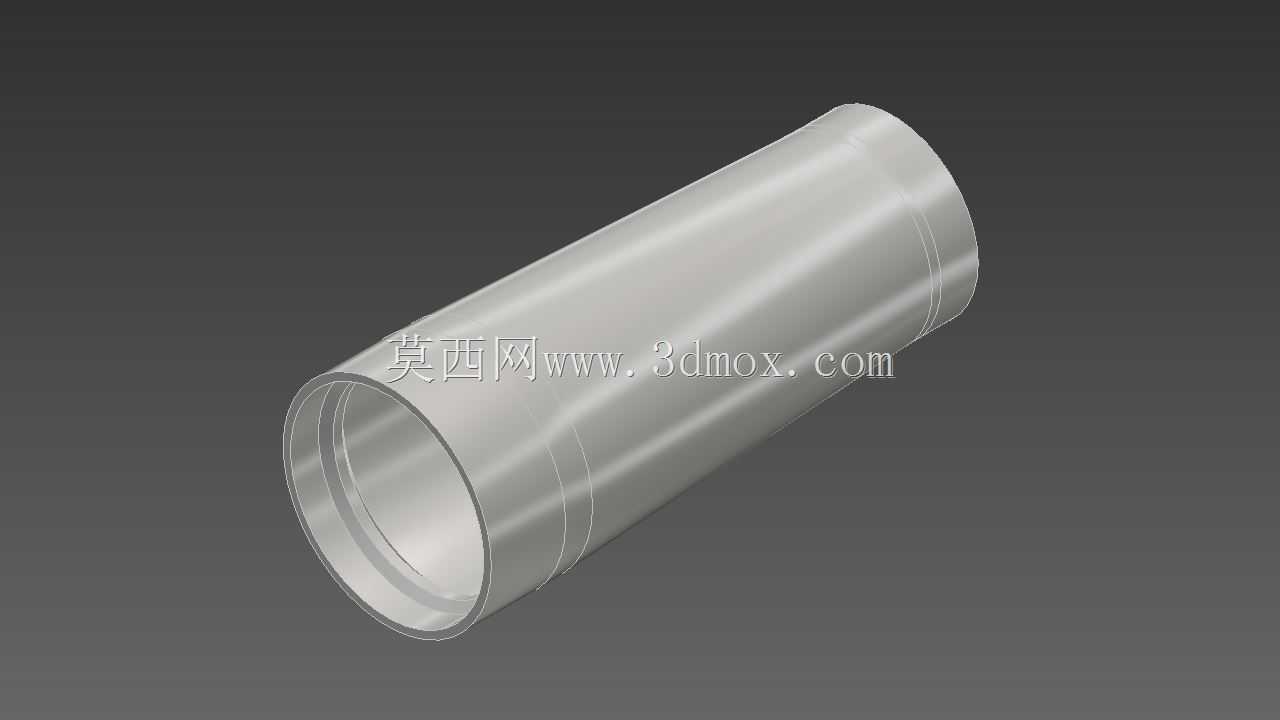

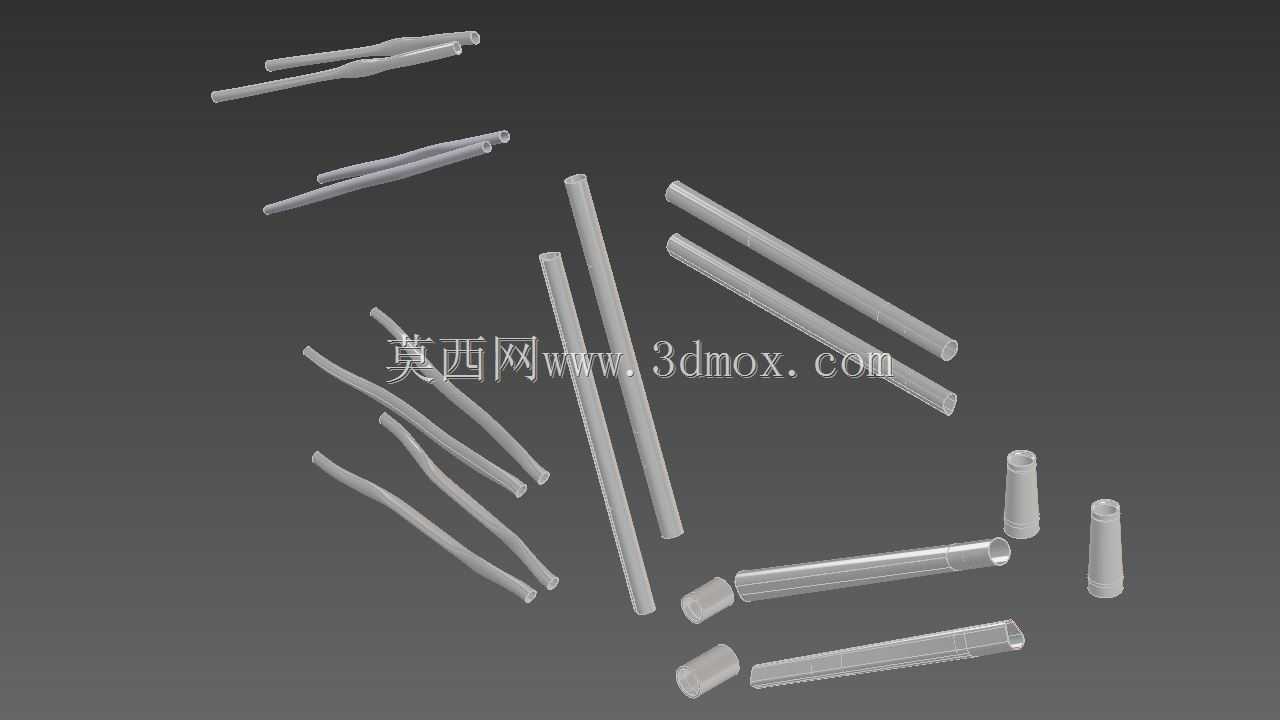

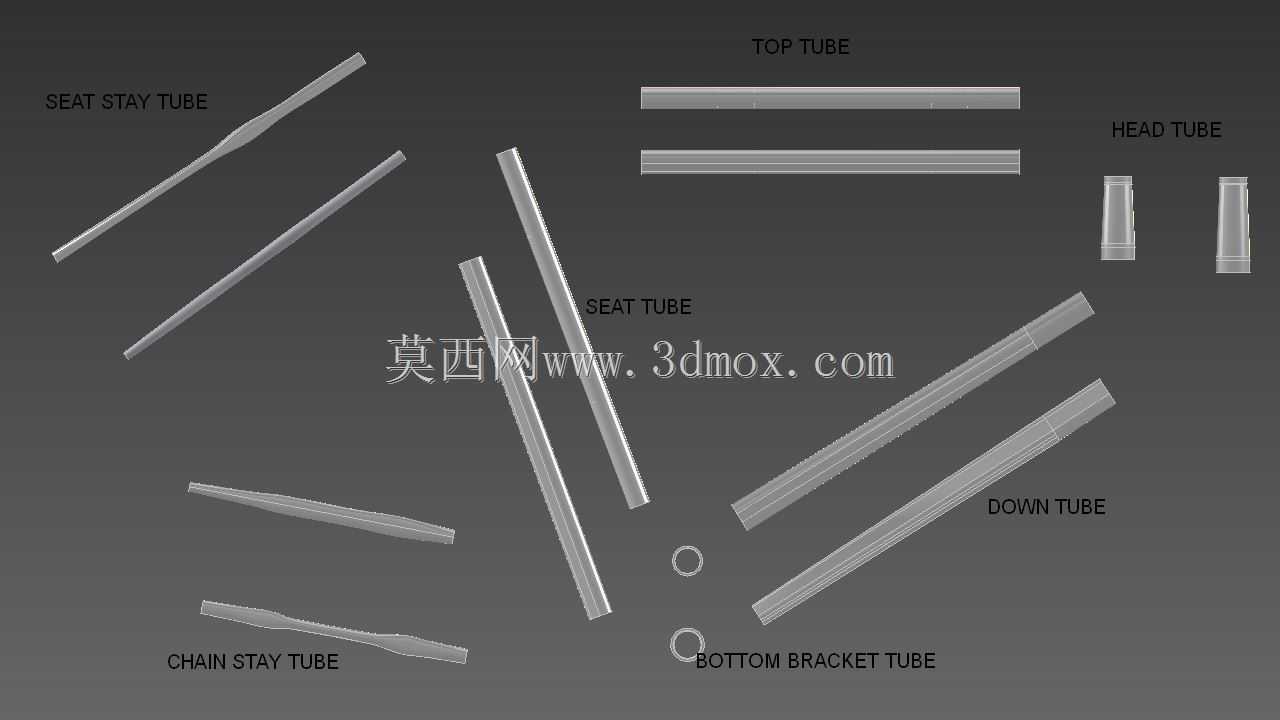

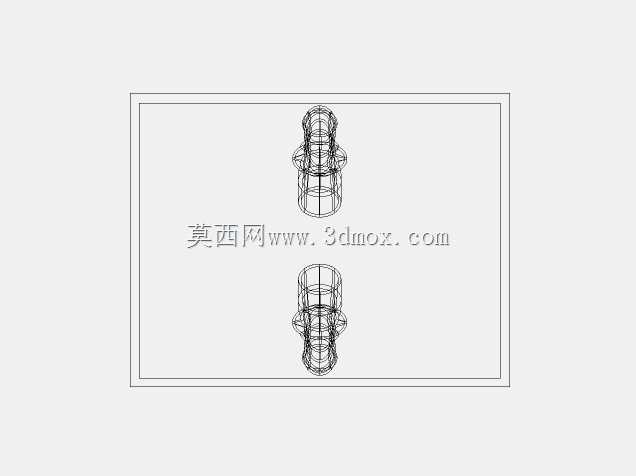

　　这套车架管材组件面向公路车与十字车架的量产开发场景，核心采用液压成型工艺加工铝制管材，适配不同定位的运动自行车装配需求，可实现同系列车架的管材互换，降低整车厂的备件储备与生产切换成本。从实际装配边界来看，各管材的对接端尺寸经过统一匹配设计，头管、上管、下管、座管、后上叉、后下叉以及五通套管的对接公差控制在机械装配要求的合理区间，无需二次修配即可完成组焊定位，能有效缩短车架生产的工装调整周期。设计阶段针对不同管材的受力特性做了差异化的壁厚分布优化，头管部位承受前叉转向与骑行冲击的复合载荷，管壁做了局部增厚处理，同时预留了碗组压装的标准安装位，适配常规规格的压入式碗组，不需要额外加工衬套结构。上管与下管作为车架的主要传力结构，

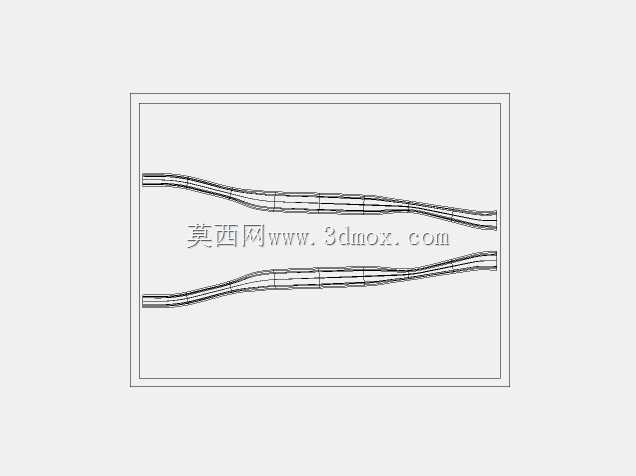

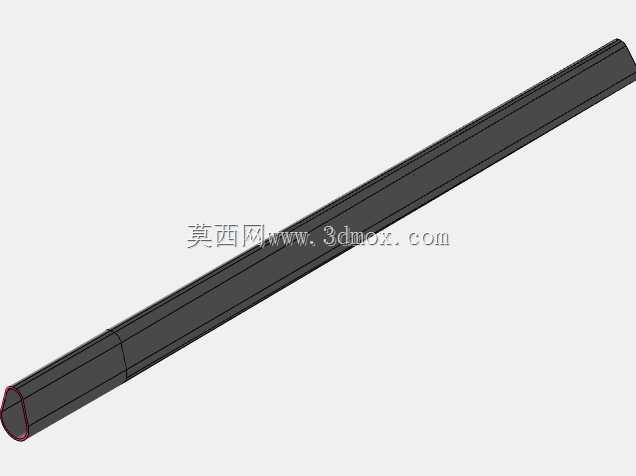

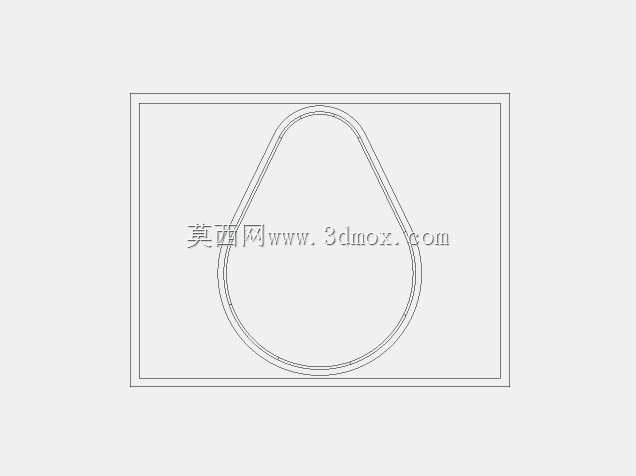

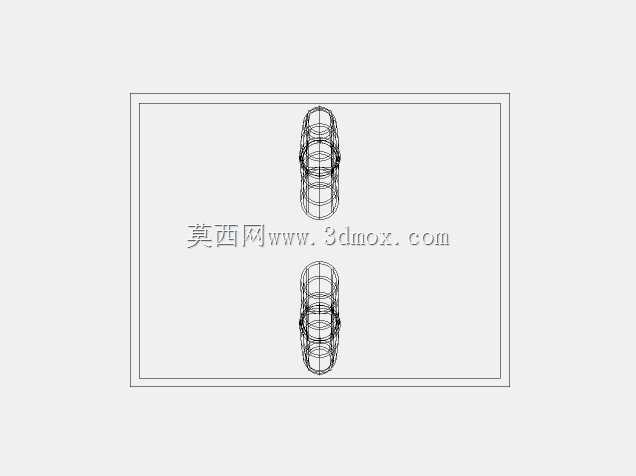

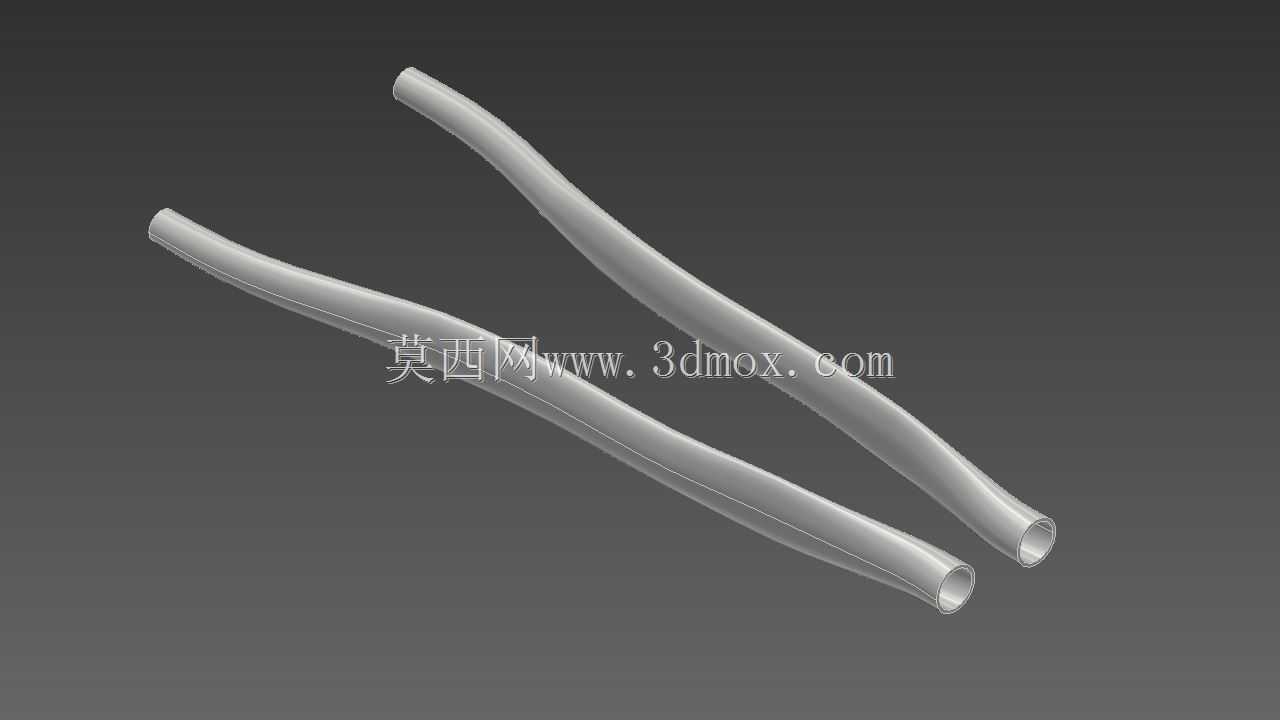

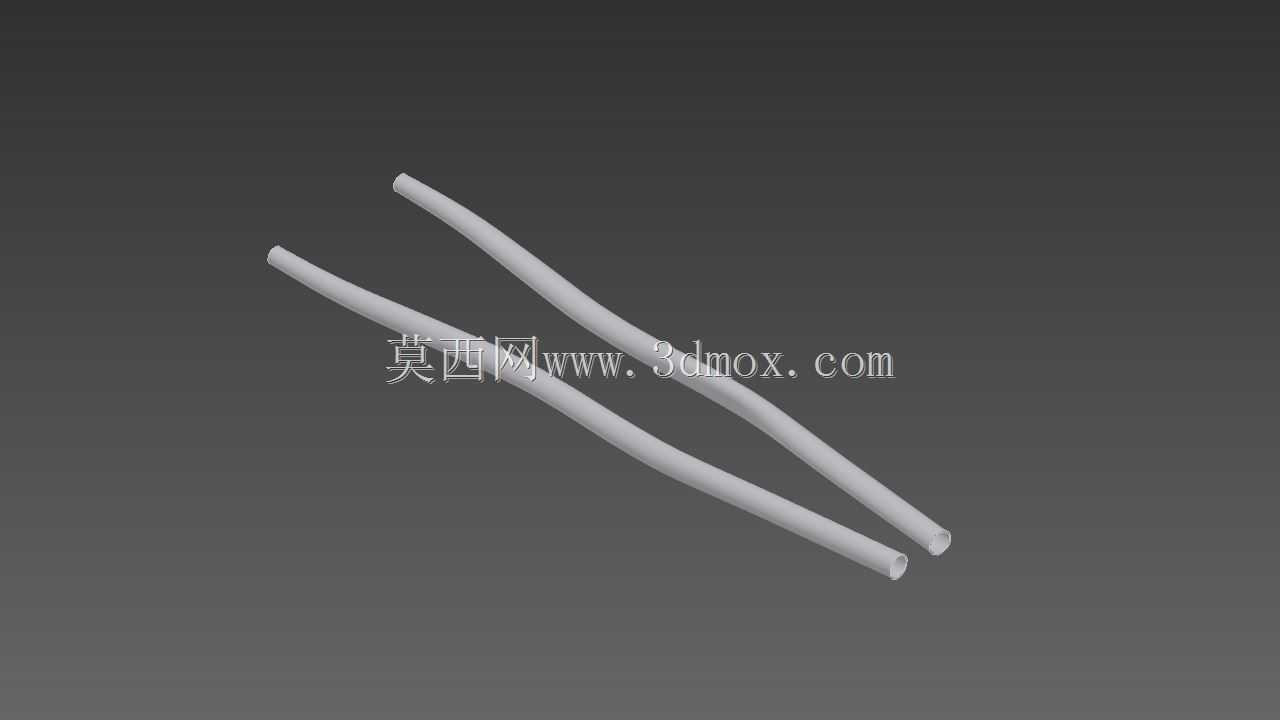

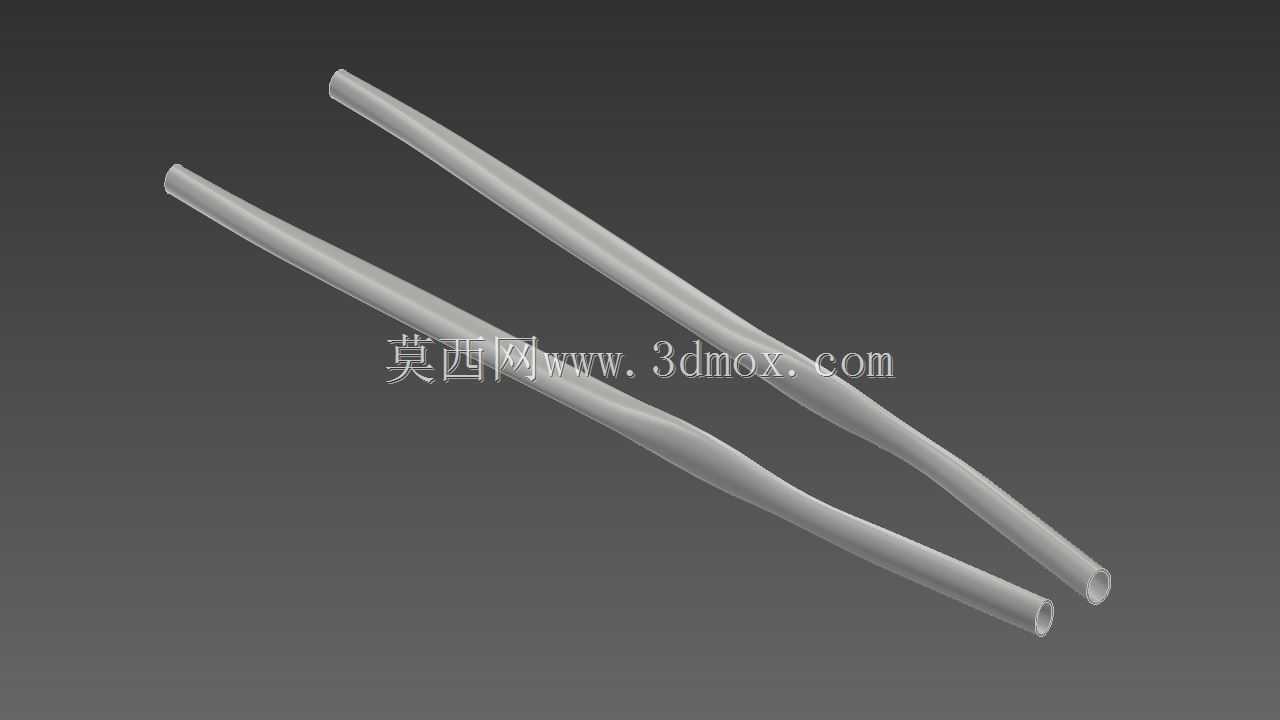

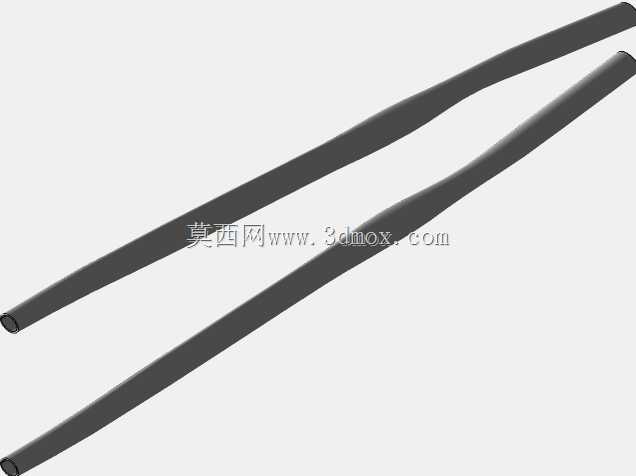

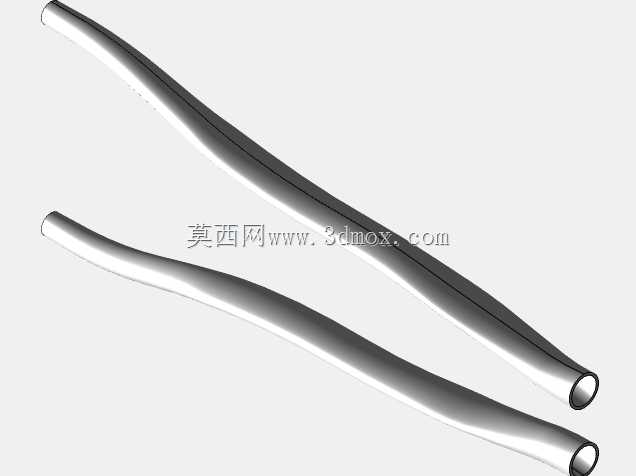

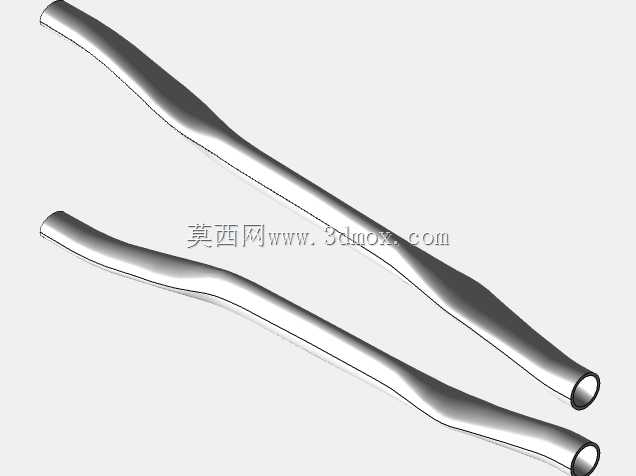

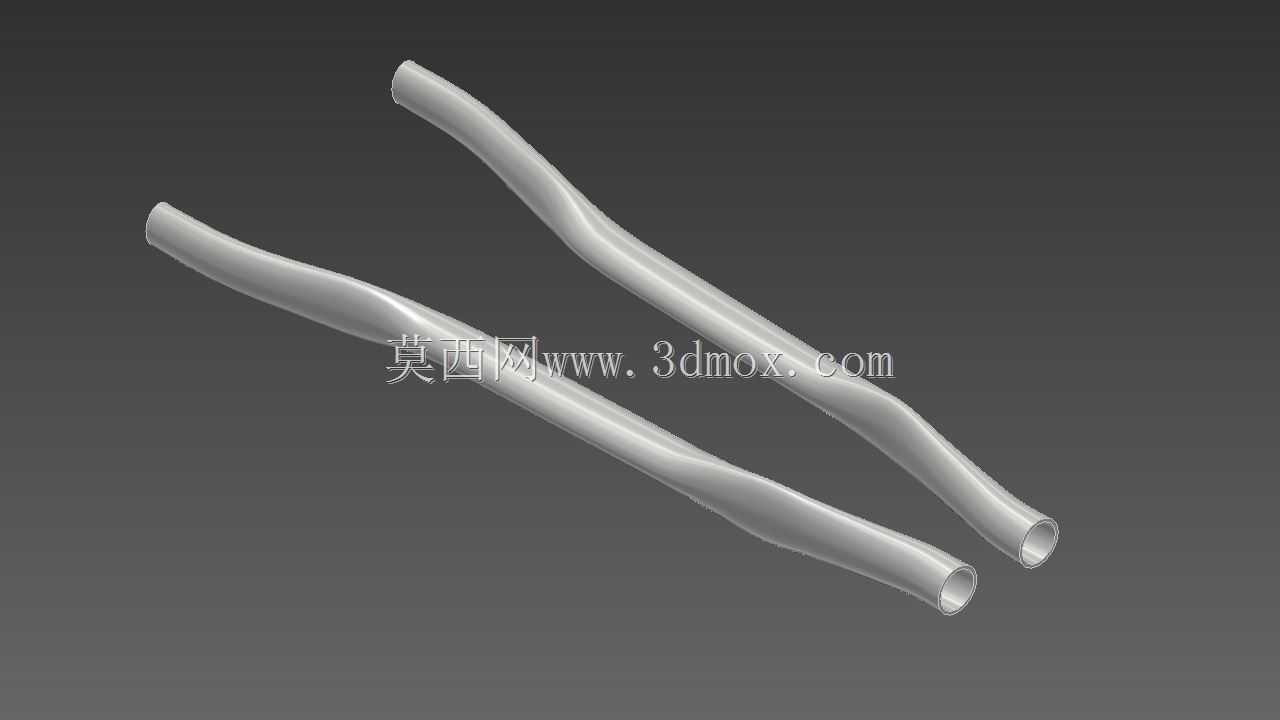

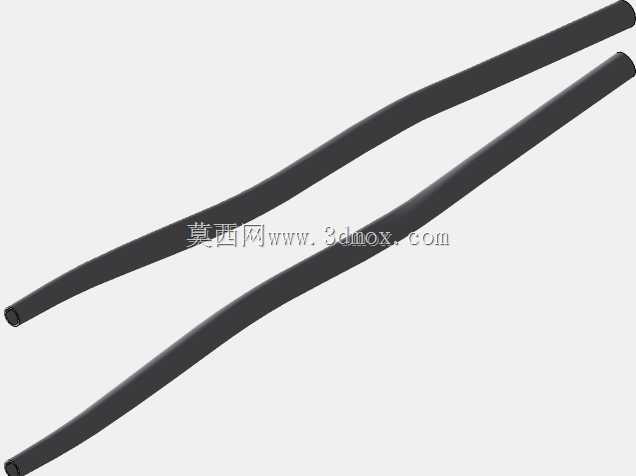

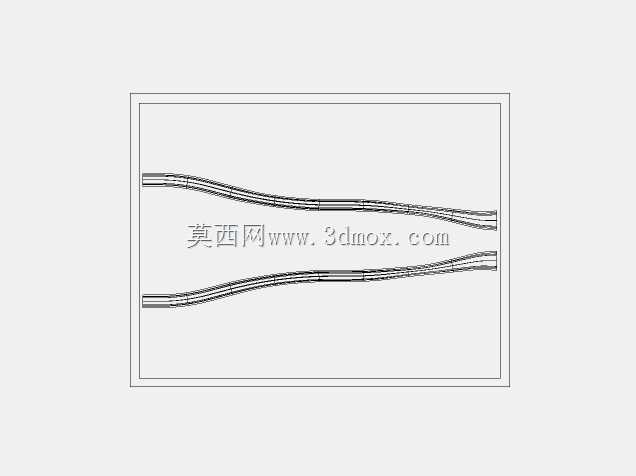

　　采用变径液压成型轮廓，在保证扭转刚度的前提下削减了非受力区域的材料厚度，相比等径圆管能在同重量下提升15%左右的侧向抗形变能力，应对摇车发力时的车架形变反馈更直接。座管部位匹配常规规格的座杆插入内径，表面做了适配夹环锁紧的公差设计，不需要额外加装变径套即可固定座杆，座管与上管、后上叉的衔接位置做了圆弧过渡设计，能分散骑行过程中座垫传导的颠簸载荷，避免应力集中导致的焊缝开裂问题。后上叉与后下叉的管型做了扁平化液压成型处理，在保证后轮安装开档尺寸符合标准规格的前提下，优化了后三角的纵向形变量，能过滤一部分路面细碎颠簸，提升长距离骑行的舒适性，同时后叉端的安装位预留了标准花鼓的锁紧槽位，适配常规快拆与桶轴结构的互换安装。

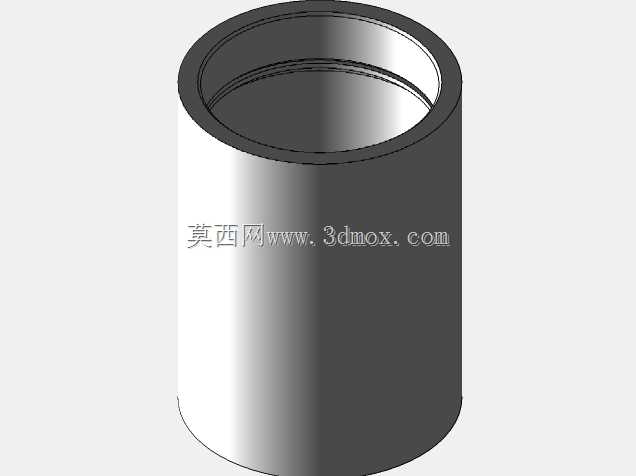

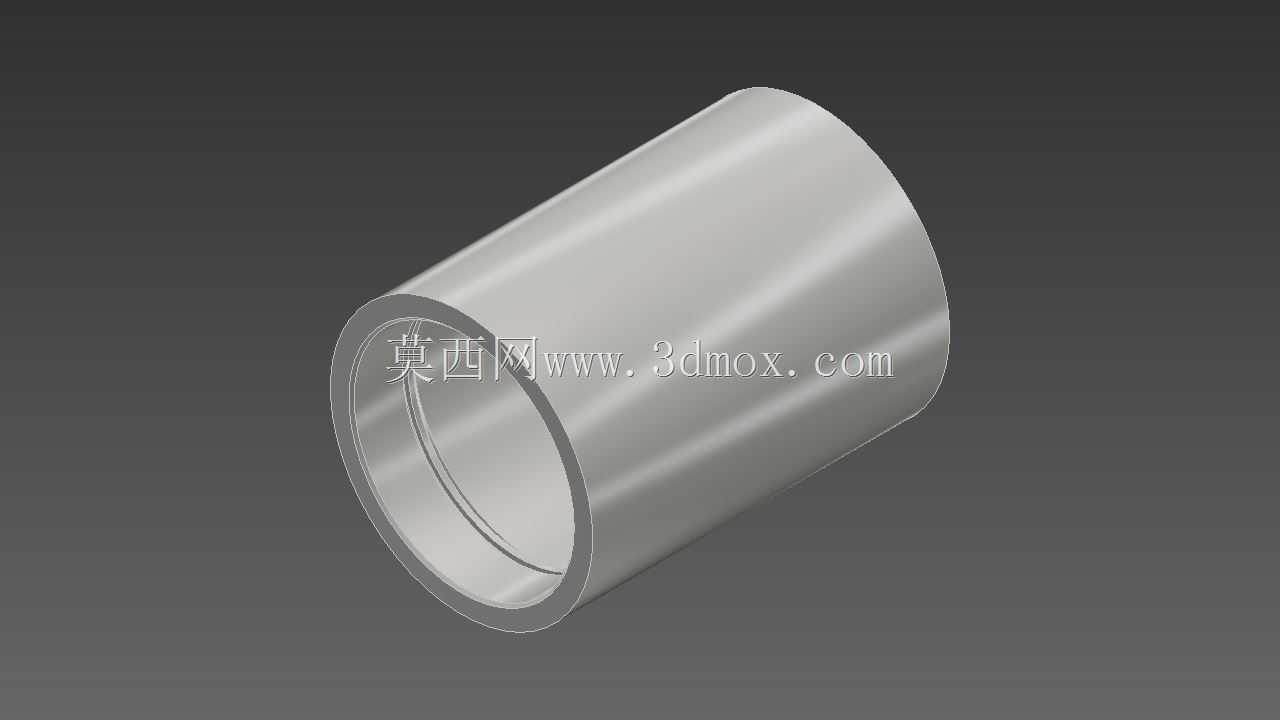

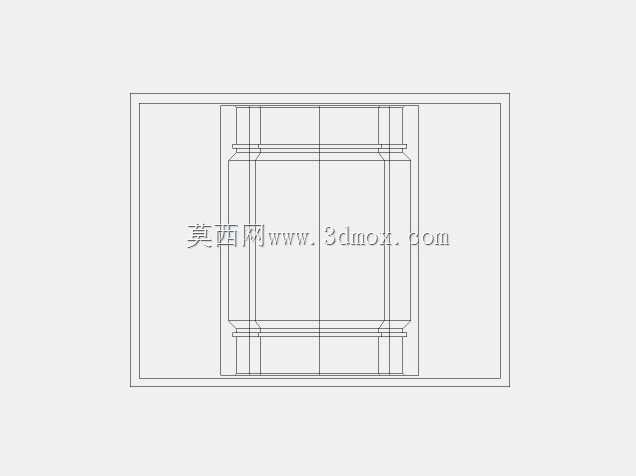

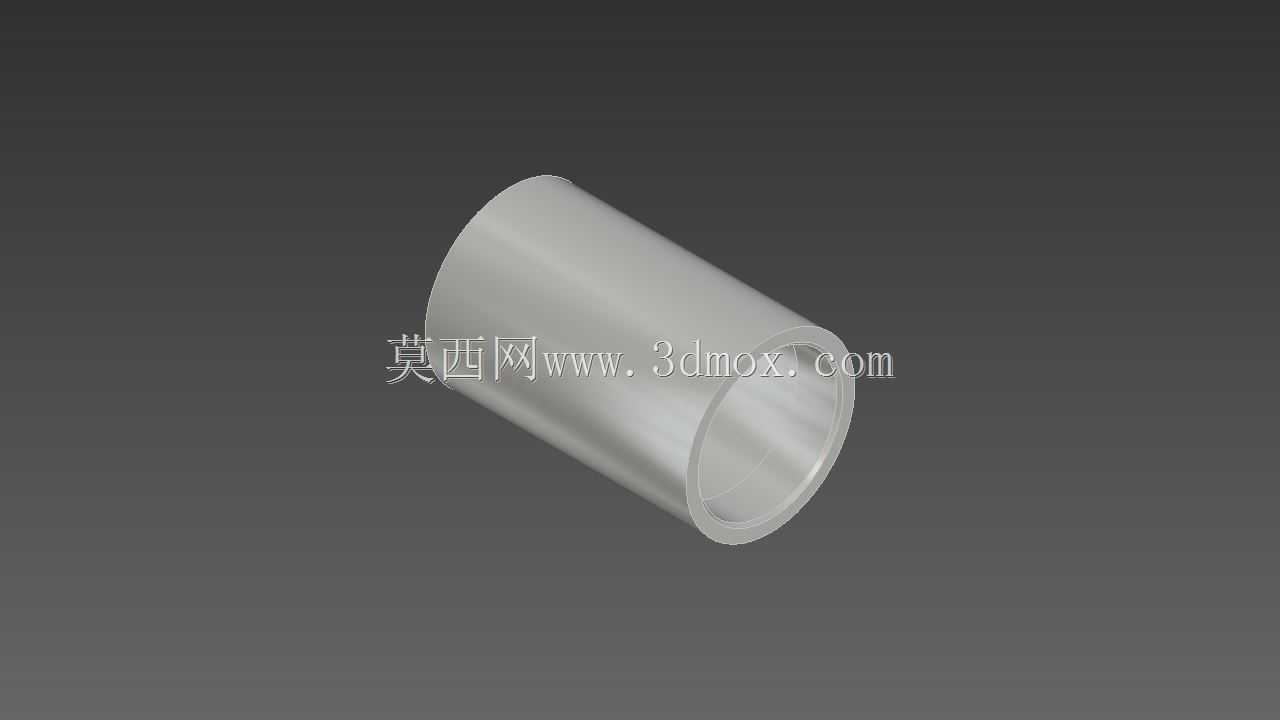

　　五通套管作为车架的核心受力基准，同轴度公差控制在装配要求范围内，能适配压入式与螺纹式中轴的安装需求，周边与下管、座管、后下叉的对接位置做了贴合式的轮廓匹配，组焊时不需要额外打磨坡口即可实现紧密贴合，有效降低焊接变形量。整套管材的互换性设计覆盖了同系列不同尺码车架的通用需求，不同尺码的车架仅需要调整对应管材的切割长度，不需要重新开模制作成型模具，能大幅压缩新尺码车架的开发周期，适配小批量定制化车架的生产场景，同时液压成型的管型外观流畅，不需要额外做外观包覆处理即可满足运动自行车的外观质感要求。
