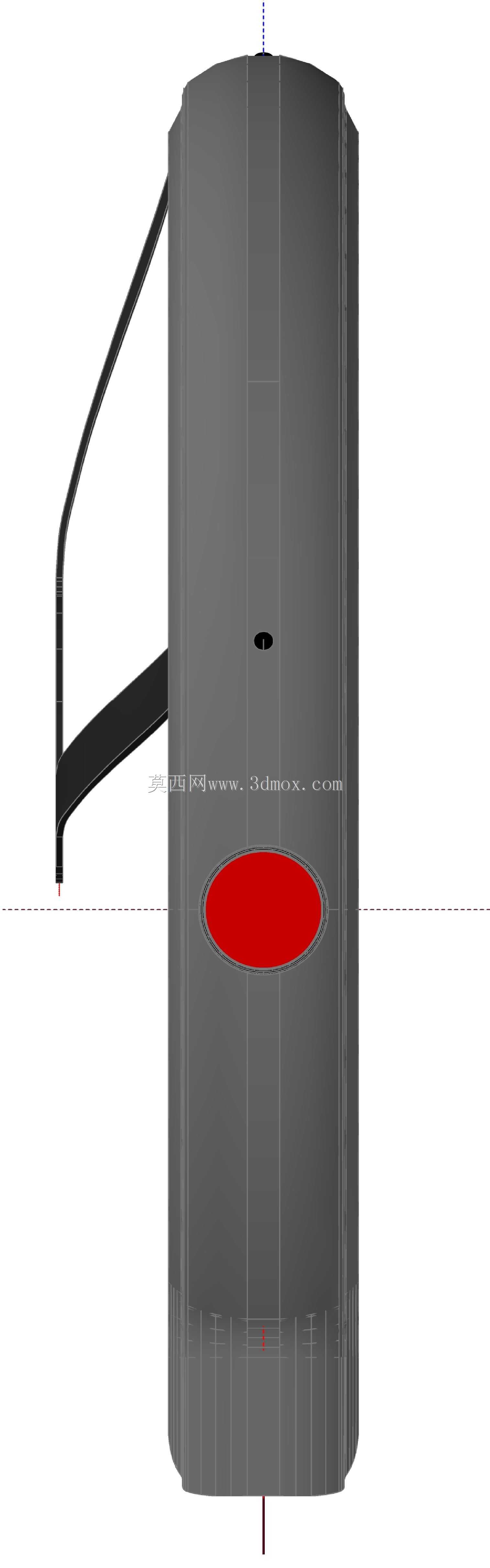

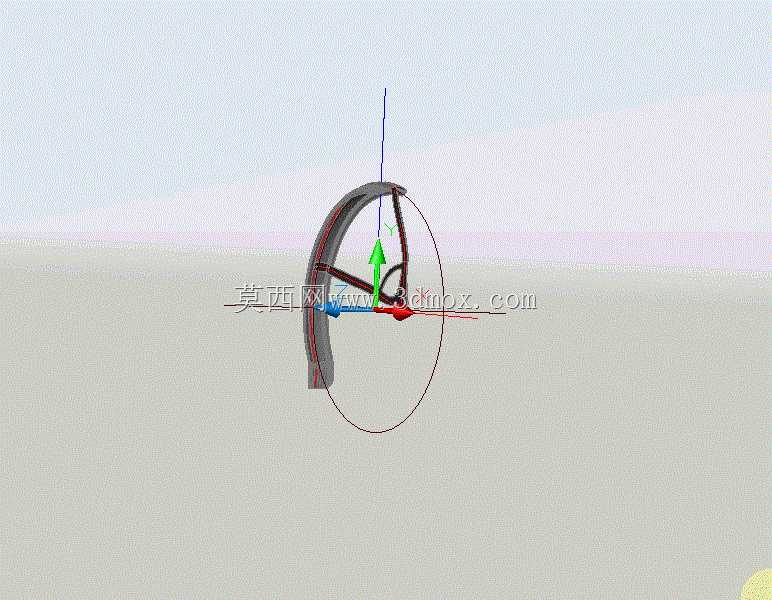

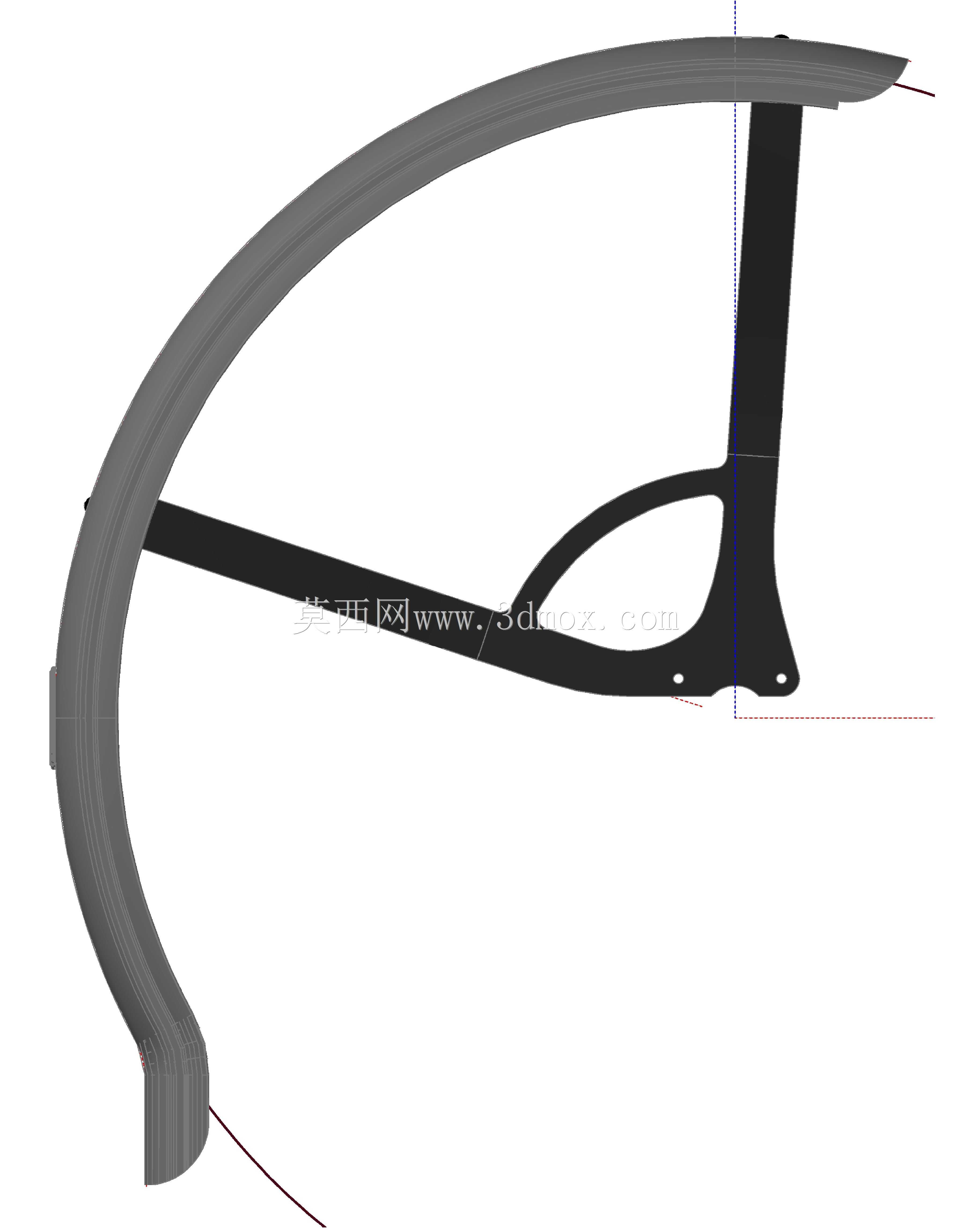

横卧三轮车20寸前轮专用挡泥板结构

　　这款适配20寸轮组的挡泥结构，主要针对横卧三轮车的前轮使用场景做了定向设计，区别于常规两轮自行车的挡泥板形态，横卧三轮车的前轮布局更靠近驾乘人员前方低位，轮组转动带起的泥水、路面碎石飞溅轨迹和常规车型差异明显，常规弧形挡泥板的覆盖范围很难完全遮挡飞溅物，容易打湿驾乘人员的腿部及前方置物区域。设计时首先匹配20寸轮组的外径参数，挡泥板的弧形曲率完全贴合轮组的圆周轮廓，安装后和轮胎外沿的间隙控制在合理范围，既不会在轮组跳动、转向时发生剐蹭，也能尽可能缩小间隙提升挡泥效果，避免泥水从缝隙处甩出。安装点位的设计适配横卧三轮车的前叉预留孔位，不需要额外对前叉结构做打孔改装，固定支脚的位置避开了前轮的转向限位结构，轮组左右打满方向时，

　　挡泥板不会和车架、前叉的其他部件产生运动干涉。结构上采用半包围式的弧形主体，在轮组的上方及前侧做了延伸覆盖，针对横卧三轮车前轮靠前的布局，前侧延伸段的长度比常规自行车挡泥板更长，能够阻挡车辆向前行驶时，轮组碾过积水带向前方溅起的水花，上方的覆盖段则承接轮组转动向上带起的泥水，引导泥水顺着挡泥板的弧形曲面流向轮组后方，不会向上飞溅到驾乘区域。边缘做了卷边强化处理，既提升了薄壁结构的整体刚性，避免车辆行驶过程中受气流冲击产生震颤异响，也能消除锐边防止安装维护时划伤操作人员。整体结构没有多余的冗余设计，在满足挡泥防护功能的前提下尽可能控制自重，不会给前轮转向增加额外的负载，支脚的连接位置做了受力强化，应对日常颠簸路面的振动冲击也不会出现固定点开裂、移位的问题，适配日常休闲、短途代步类横卧三轮车的前轮防护需求，安装后能够有效应对雨天、泥泞路面的行驶场景，减少轮组带起的污物对车身及驾乘人员的影响。
