三杯式风感风速测量装置三维建模作品

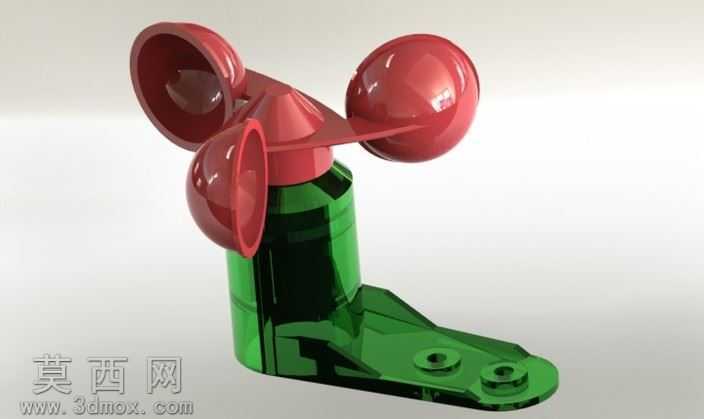

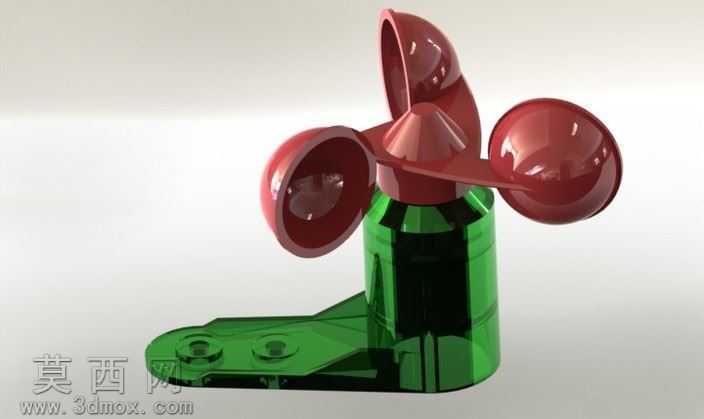

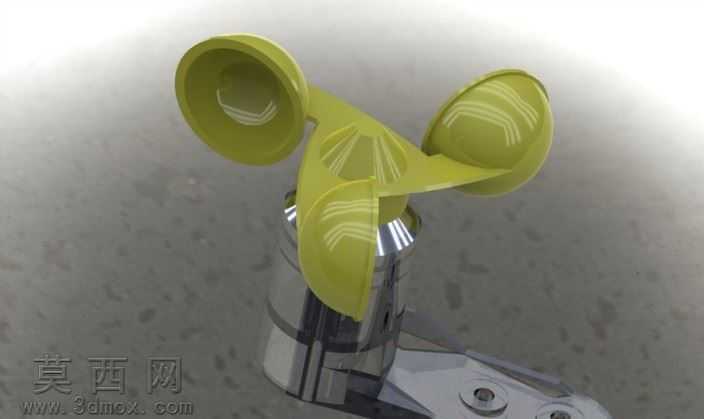

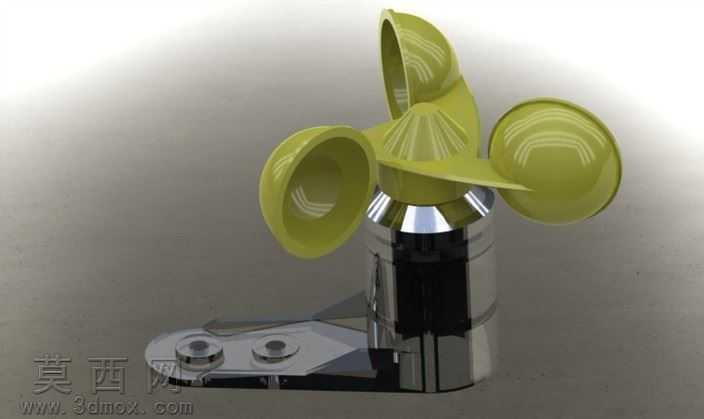

本作品为三杯式风速测量装置的三维建模成果，建模过程依托三维设计软件完成全参数化构建，从整体结构到细小安装孔位均按照实物等比例还原，保证各部件装配关系完全符合实际生产装配逻辑。建模初始阶段先梳理风速计的核心工作原理，即通过风杯受风力产生的转动传递转速信号，以此为基础拆分整体结构为风杯组件、转轴支撑段、主体基座、安装固定底座四个核心模块，逐模块绘制草图后通过拉伸、旋转、抽壳、圆角等基础特征命令完成单个零件的建模，过程中对风杯的弧形曲面做了曲面优化处理，保证杯体内壁的弧度顺滑无棱角，还原真实风杯的受风结构特性。材质与渲染阶段，针对不同部件的物理属性匹配对应材质：三个受风风杯采用亮面红色硬质塑料材质，调整材质的反光度与粗糙度参数，模拟工程塑料表面的半光泽质感，同时添加细微的环境反射效果提升真实感；中部支撑主体采用半透明深绿色工程塑料材质，调整材质的透明度与折射参数，还原半透明塑料壳体的通透视觉效果，能够隐约看到内部的转轴衔接结构；底部安装底座采用同色系不透明深绿色硬质塑料材质，表面做细微的磨砂质感处理，区分于中部壳体的半透明效果，底座上的两个安装固定孔做了沉头结构处理，还原真实安装件的孔位设计。结构设计上，风杯与顶部的锥形导风盖做一体化衔接设计，锥形盖能够引导上方气流避免乱流干扰风杯转动，风杯的三个支臂呈120度均匀分布，保证任意方向来风都能推动风杯产生稳定转动力矩；中部主体为中空结构，预留了内部转轴与传感模块的安装空间，壳体与底座的衔接处做了定位凸台设计，保证装配时的对位精度；底部安装底座为L型弯折结构，平面段预留两个标准安装孔，可通过螺栓将整个风速计固定在气象支架、设备外壳等安装面上，弯折的立段与中部主体衔接，保证整体结构的安装稳定性。渲染阶段采用柔和的影棚光源环境，添加主光源、补光与环境反射光，避免模型表面出现过曝或死黑区域，多角度展示模型的整体外观、部件衔接关系与材质表现，让观看者能够清晰了解该风速计的整体结构与外观特征，整个建模过程严格遵循机械设计的装配逻辑，所有部件之间无干涉问题，可直接用于后续的结构验证、3D打印样件制作或者教学演示使用。
