T20规格PVC等径三通管件三维设计

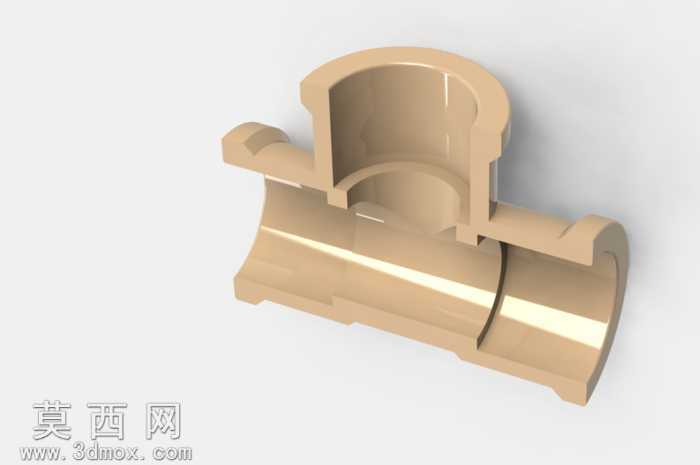

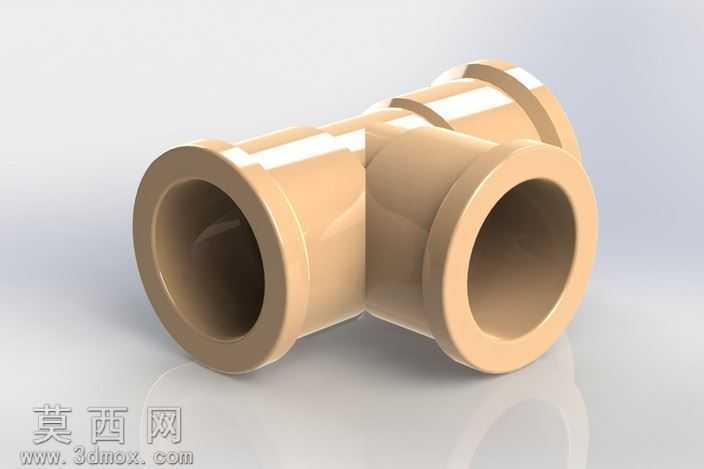

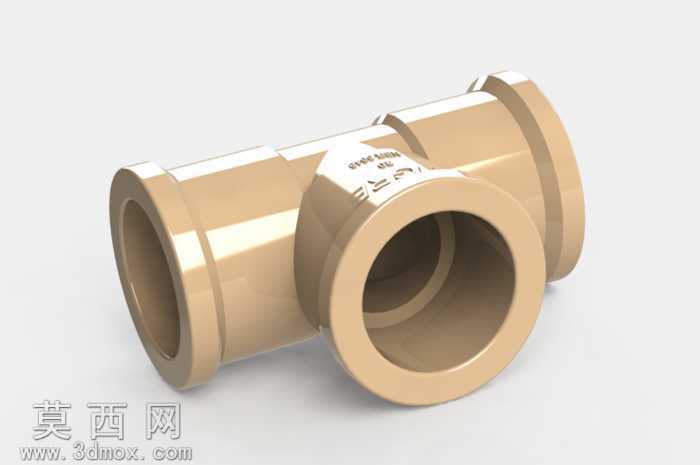

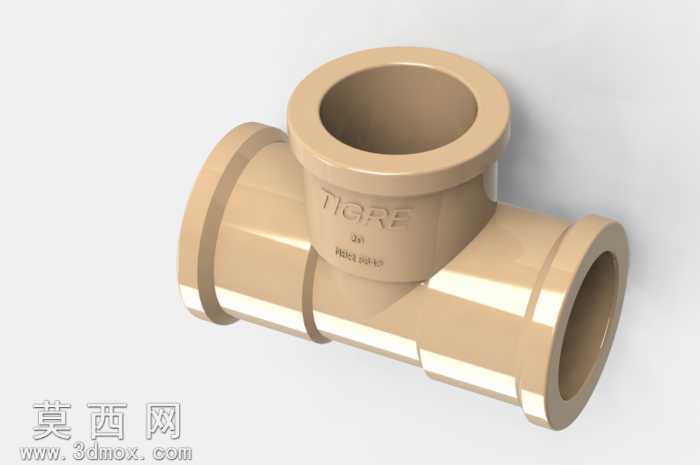

本作品为T20规格PVC等径三通管件的三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循塑料给排水管件的实际生产尺寸标准，保证模型各部分尺寸与工业量产实物完全一致。建模初期先梳理三通管件的结构逻辑：该管件为T型三向连通结构，包含一个垂直向上的承口、两个水平同轴对向的承口，三个接口公称通径均为20毫米，是给排水管路系统中实现管路直角分流、合流的核心连接件。建模时先绘制二维截面草图，以管件的中心轴线为基准，分别绘制三个承口的轮廓线、主体过渡段的圆弧过渡曲线，通过旋转、凸台拉伸等基础特征生成管件的主体毛坯结构；随后针对承口部位的连接密封结构进行细节建模，还原承口内壁的插接定位台阶、外壁的加强凸环结构，保证模型能够真实还原实物的装配连接逻辑。材质设置阶段，针对PVC硬质塑料的材质特性调整渲染参数，还原浅米黄色PVC材质的半哑光质感，调整材质的反射率、粗糙度参数，模拟PVC管件表面光滑但无强镜面反射的真实视觉效果，同时在管件主体表面还原品牌标识的浮雕细节，通过包覆特征将标识图案刻印在管件外壁，提升模型的真实还原度。结构设计上充分考虑PVC注塑成型的工艺特性，所有转角位置均设置合理的脱模斜度与圆角过渡，避免出现尖锐直角结构，既符合实际注塑生产的脱模要求，也还原了实物为降低应力集中所做的结构优化。渲染阶段采用柔和的漫反射光源，从多个角度打光凸显管件的轮廓结构与材质质感，避免出现过强的阴影与反光遮挡结构细节，最终呈现的模型可用于管路系统装配模拟、产品展示、注塑模具设计参考等多个场景，能够直接导入各类三维装配环境中完成管路布局的干涉检查、装配验证工作。
