双孔手动办公打孔机结构展示三维设计

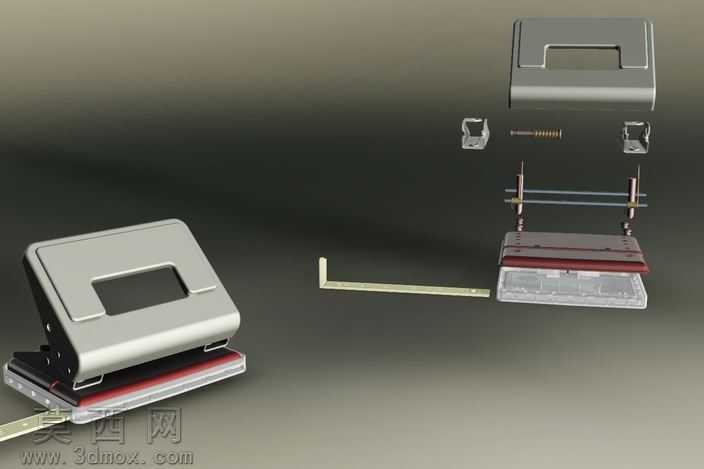

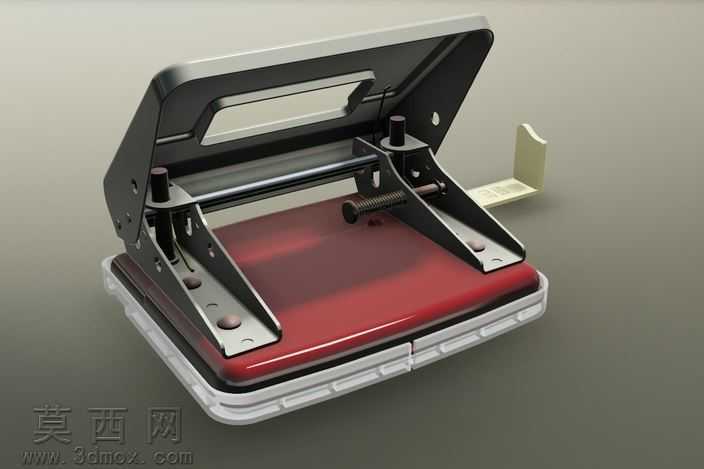

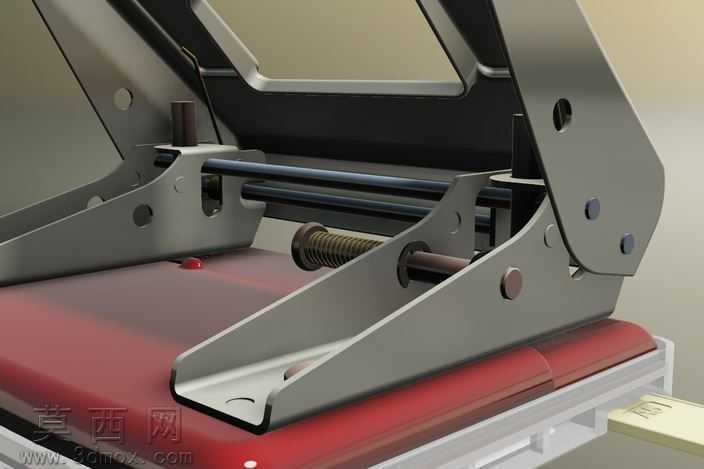

本作品为双孔手动办公打孔机的三维结构设计，采用主流三维建模软件完成全参数化建模，完整还原产品的每一处结构细节，同时制作了分解视图清晰呈现各零部件的装配关系与配合逻辑。建模阶段从产品的功能逻辑出发，首先搭建整体尺寸框架，确定底座、压杆、冲孔组件、定位标尺的核心尺寸比例，匹配日常办公纸张的打孔规格需求，保证两孔间距符合通用办公文件装订标准。建模过程中对各零件逐一进行特征构建：底座部分采用混合建模方式，还原底部防滑胶垫的软质结构、红色承托面板的曲面弧度，以及底座边缘的包边过渡细节，精准还原注塑件的壁厚与圆角特征；冲孔组件部分分别构建冲头、复位弹簧、导向轴、定位挡板等零件，对弹簧的螺旋特征、冲头的刃口斜度、导向轴的配合公差都做了精细化还原，保证虚拟装配时各运动部件无干涉，能够模拟真实的按压冲孔、自动复位的动作逻辑；上压杆部分还原了手持区域的镂空 ergonomic 弧度，以及金属支架的折弯、冲孔、铆接结构特征，清晰呈现钣金件的折弯系数与连接方式。材质与渲染阶段，针对不同零件的材质属性分别调整材质参数：金属冲压件赋予磨砂金属材质，调整金属度与粗糙度参数还原冷轧钢板的哑光质感，边缘处添加细微的倒角反光体现金属加工的工艺细节；红色承托面板赋予半哑光塑料材质，添加细微的颗粒质感还原注塑面板的真实触感；防滑胶垫赋予软质橡胶材质，调整低反光度与高粗糙度参数还原橡胶的防滑属性；复位弹簧赋予亮面金属材质，还原弹簧钢的光亮质感。渲染阶段采用工作室柔光布光方案，主光源从斜上方45度投射，搭配辅光源补暗部阴影，添加柔和的环境反射提升材质真实感，最终渲染图清晰呈现产品的外观质感与结构层次。分解视图的设计遵循装配逻辑，将各零部件沿装配轴线方向有序排布，清晰展示每个零件的安装位置与配合关系，直观呈现产品从单个零件到完整装配体的组装流程，能够帮助观者快速理解手动打孔机的工作原理：按压上压杆时，杠杆结构带动冲头向下运动，配合底座的冲孔凹模完成纸张冲孔，松开压杆后复位弹簧带动压杆与冲头复位，定位标尺可滑动调整以适配不同尺寸的纸张定位需求。整个建模过程严格遵循机械设计的装配规范，各零件间的配合间隙、运动行程都参考真实产品参数设定，既保证了外观的高度还原，也完整复现了产品的功能结构与运动逻辑。
