手动台式冲孔作业装置三维设计

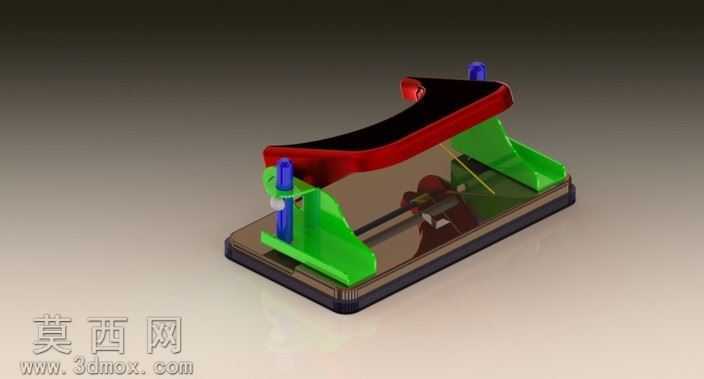

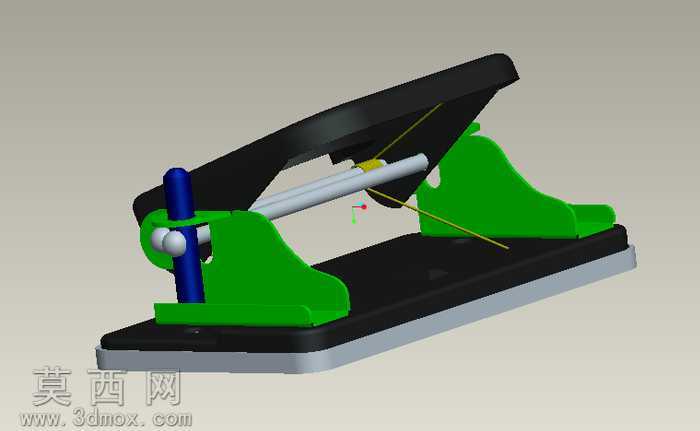

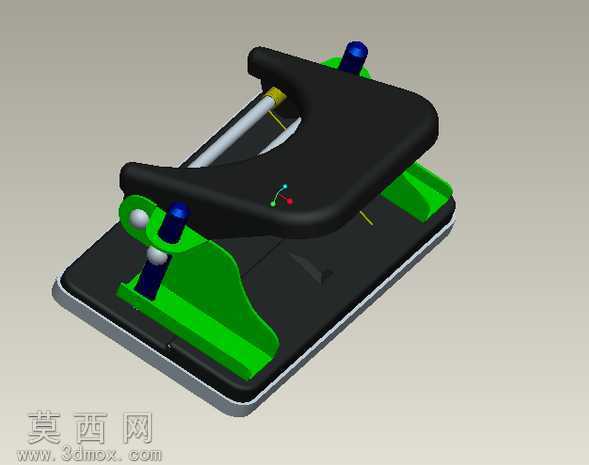

本作品为手动台式冲孔装置的三维建模成果，建模过程中采用参数化设计思路，对装置的各个组成部件进行独立建模后完成整体装配，完整还原了手动冲孔设备的结构逻辑与运动关系。模型构建阶段，首先完成底部承载基座的建模，对基座的防滑包边、定位槽结构进行精准还原，保证基座的支撑稳定性与工件定位功能的呈现；其次完成两侧绿色支撑立架的建模，对立架的安装孔位、导向轴固定位、铰接支点结构进行细节刻画，确保支撑结构的力学合理性与装配精度。手动压杆部分采用符合人体工学的弧形曲面造型，建模时通过曲面放样、曲率连续调整完成压杆的外形构建，还原了压杆握持区域的顺滑弧度，同时对压杆与冲孔冲头的连接结构、复位弹簧的安装位进行精准设计，清晰呈现手动下压驱动冲头完成冲孔、松手后弹簧带动压杆复位的运动逻辑。冲头组件部分，对冲头的导向柱、冲压工作端、限位结构进行精细化建模，还原冲头沿垂直方向往复运动的导向结构，保证冲孔作业的精度表现。材质与渲染阶段，为不同部件匹配对应材质属性：底部基座采用哑光黑色硬质塑料材质，添加细微的磨砂纹理提升真实感；两侧支撑立架采用亮绿色工程塑料材质，调整材质的反光度与粗糙度，还原工业塑料的质感；手动压杆采用黑色哑光硬质塑胶材质，表面添加细微的防滑纹理表现；导向轴、冲头等金属部件采用镀铬金属材质，调整金属反射参数与高光表现，还原金属件的光亮质感；复位弹簧采用金属弹簧钢材质，还原弹簧的金属光泽与螺旋结构细节。渲染阶段采用柔和的工作室布光方案，通过主光源、补光与环境光的搭配，清晰呈现各个部件的结构轮廓与材质差异，同时添加柔和的阴影效果，提升模型的立体感与真实感。整体装配过程中严格遵循实际机械装配的公差逻辑，对各个铰接点、滑动配合面的间隙进行合理设置，完整展现手动冲孔装置的操作逻辑：使用者向下按压弧形压杆，通过杠杆结构带动冲头沿导向结构垂直下行，完成对放置在基座定位区域工件的冲孔作业，松开压杆后复位弹簧带动压杆与冲头回升复位，即可取出完成冲孔的工件。模型完整保留了各个部件的可编辑参数，可根据实际冲孔需求调整冲头规格、压杆力臂长度、基座定位槽尺寸等参数，适配不同规格工件的冲孔加工需求，可作为手动冲孔工装设计、小型五金加工设备结构参考的三维素材使用。
