塞尔达传说主题天空之剑配套盾牌结构设计

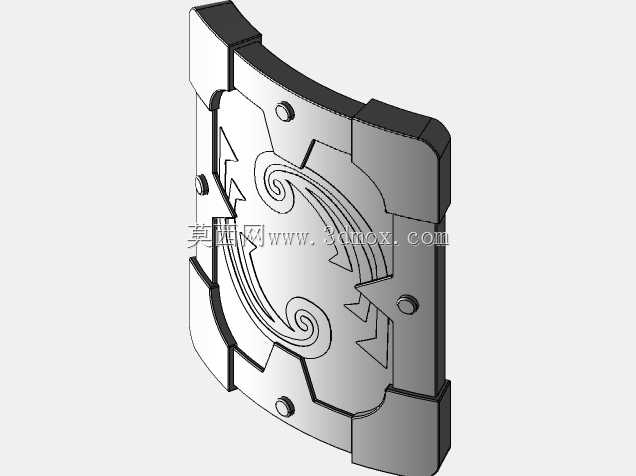

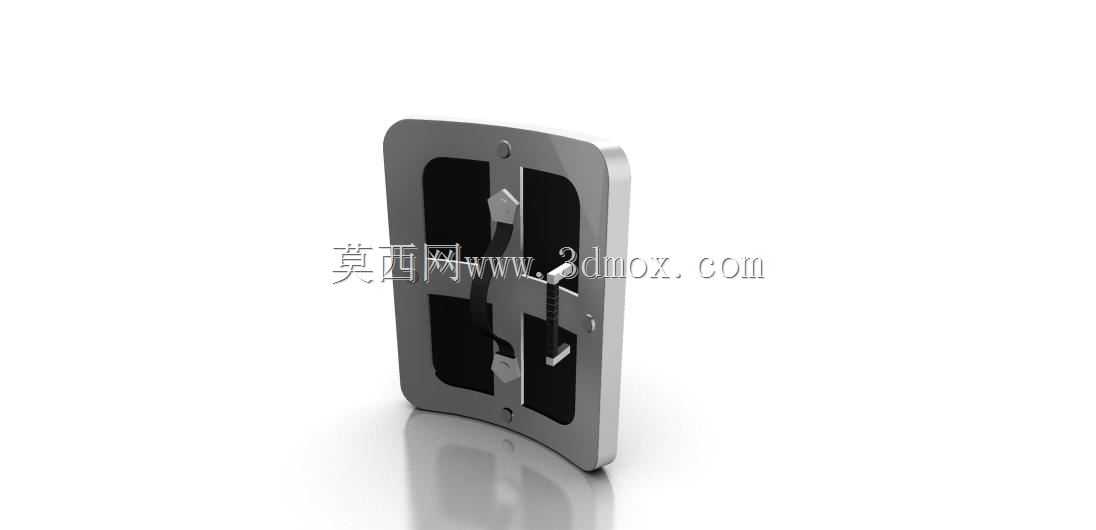

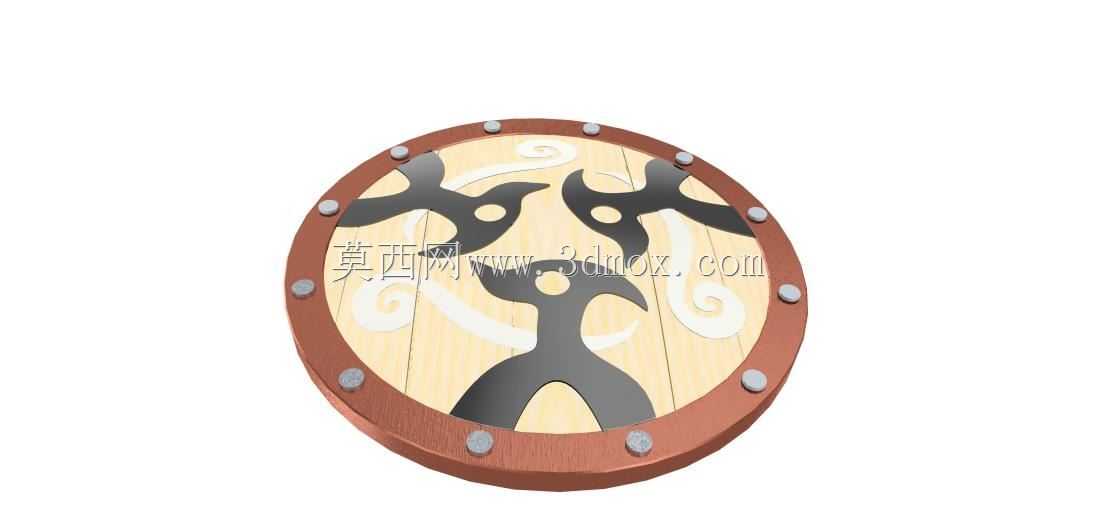

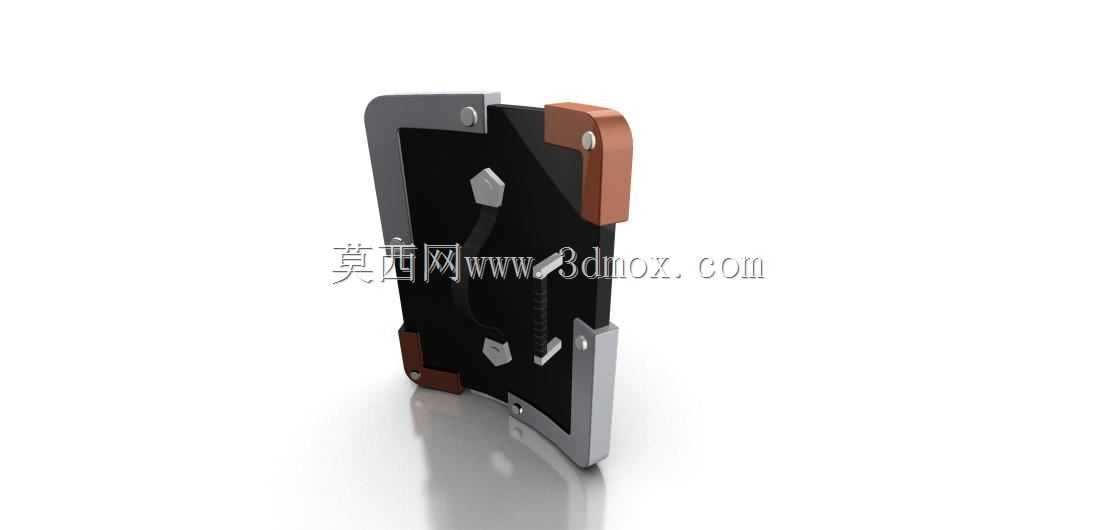

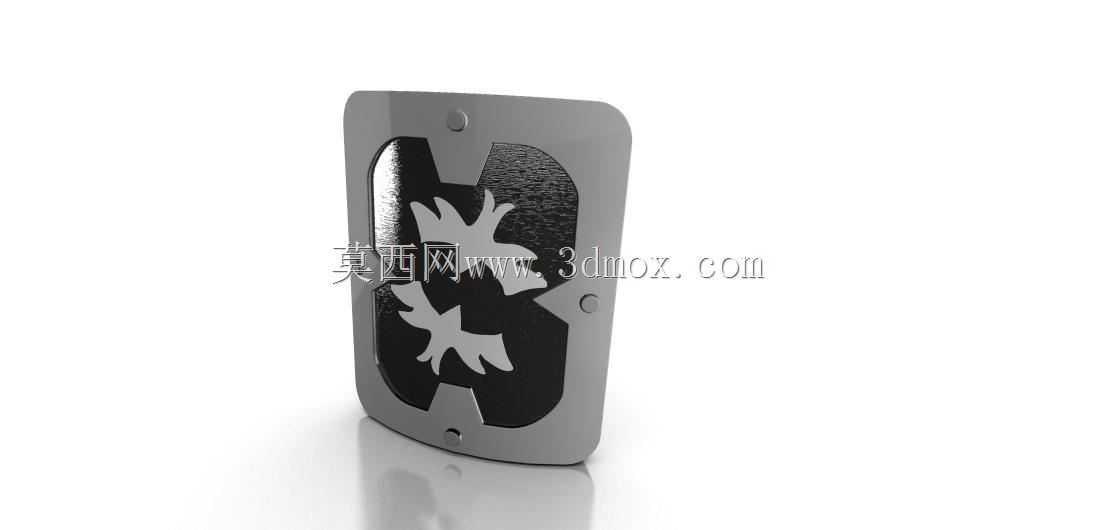

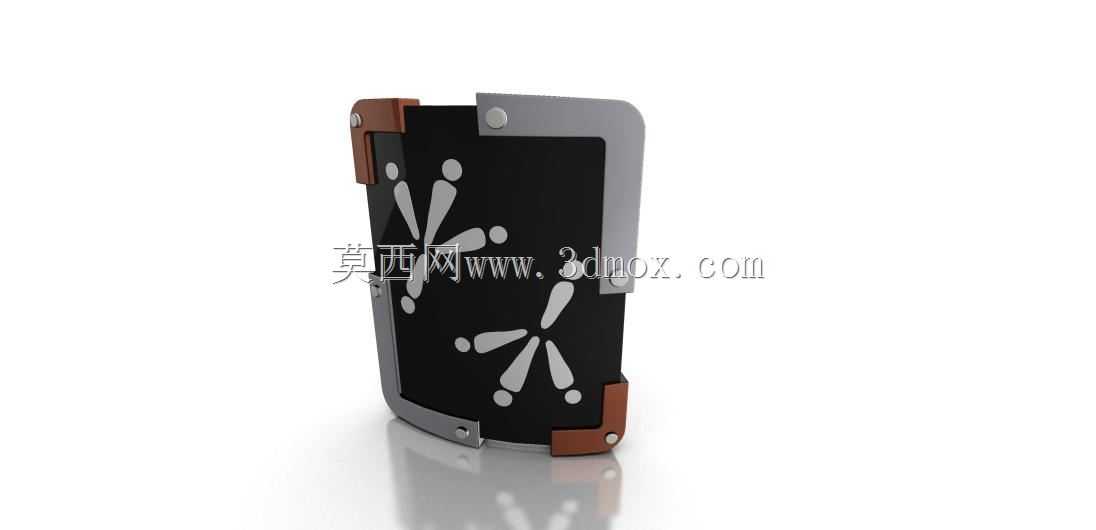

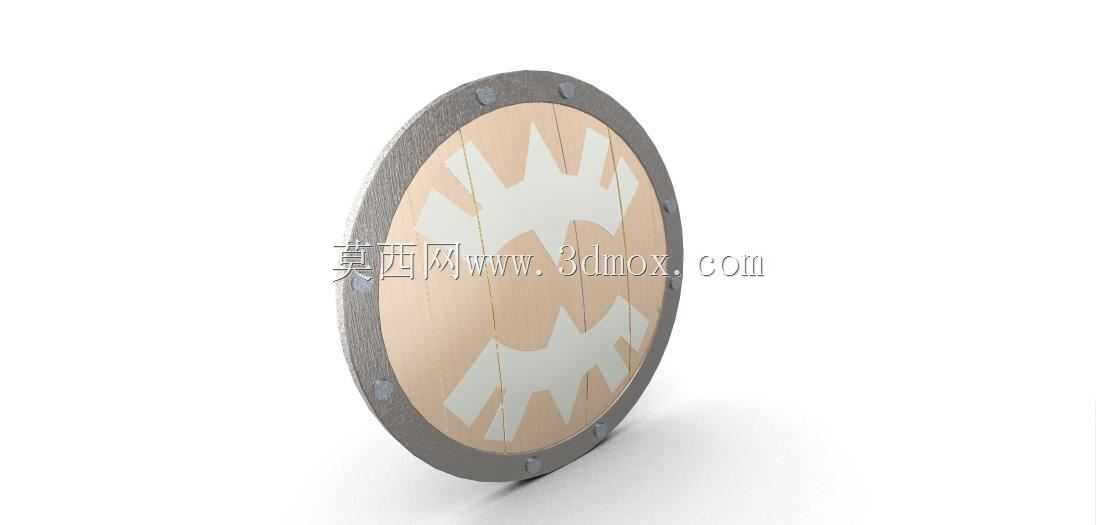

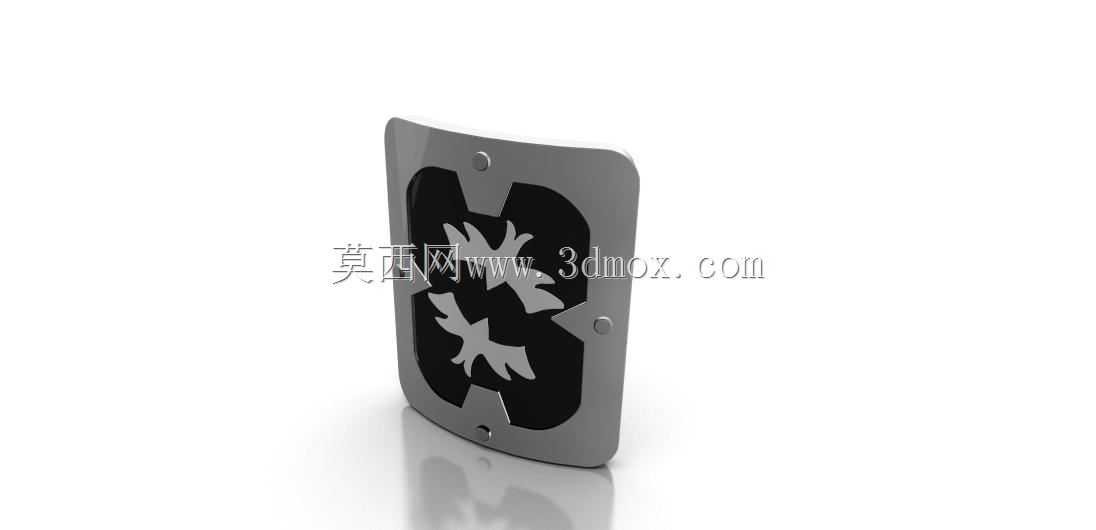

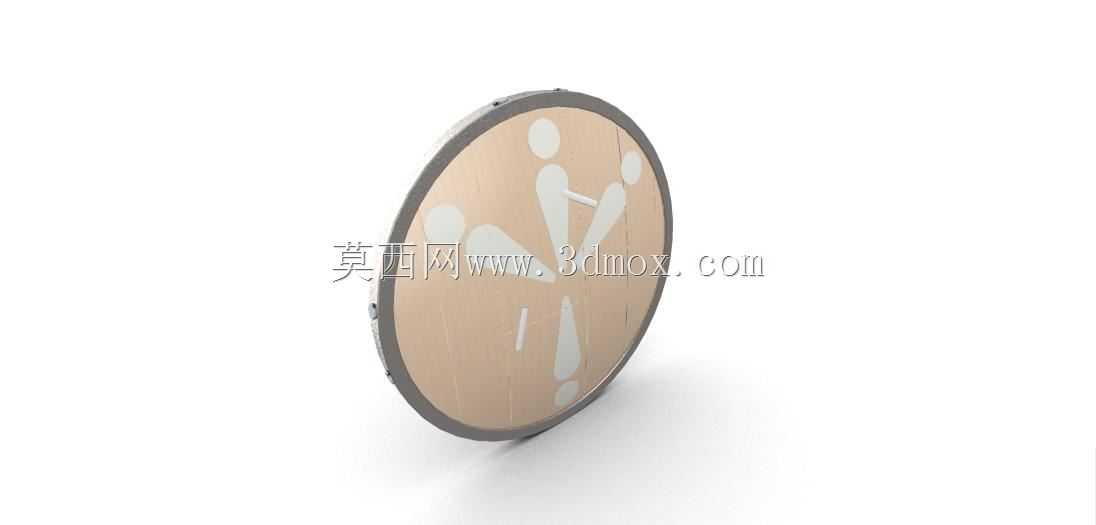

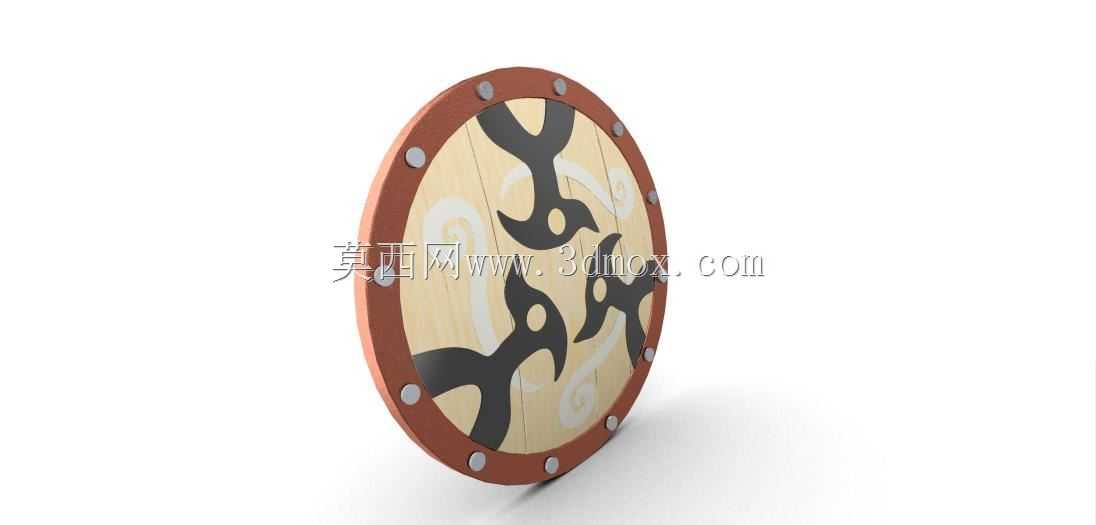

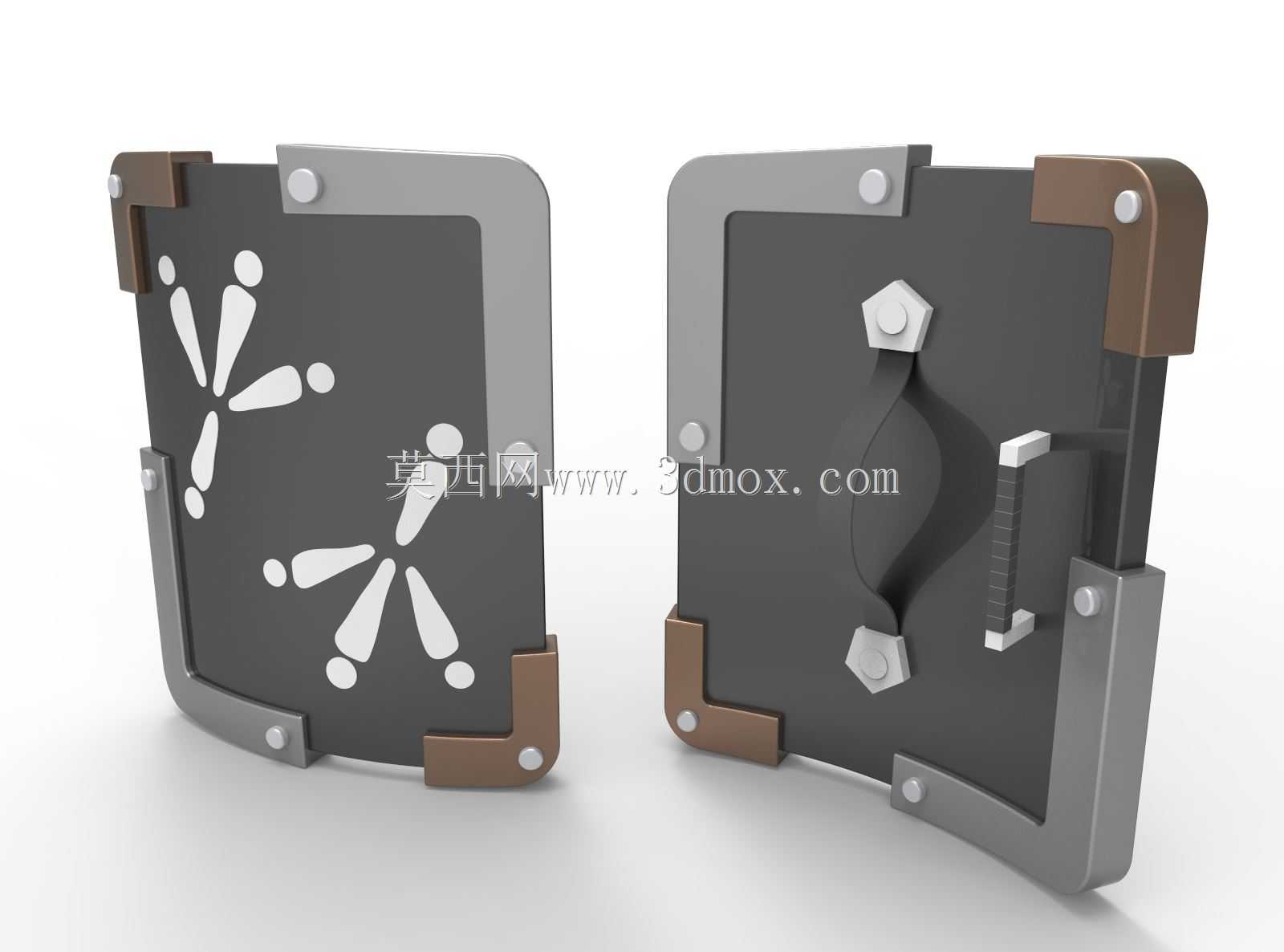

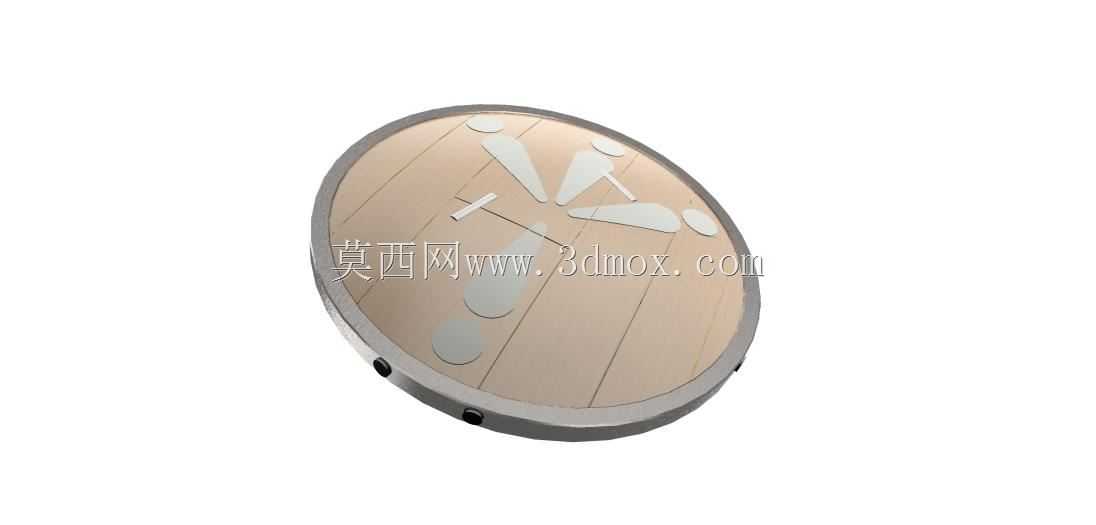

　　这款主题盾牌的结构设计，最初是面向文创周边道具制作、主题展陈装置搭建场景开发的，在实际应用中既可以作为cosplay活动的手持道具，也能适配主题展馆的壁挂展陈需求，还可作为3D打印个性化定制的参考原型，覆盖从个人爱好者手工制作到小批量文创产品生产的不同使用场景。从功能特性来看，设计时区分了木盾与铁盾两类结构的受力逻辑，木盾版本采用带状支撑筋布局，在盾体背部设置了三道横向支撑肋与两道纵向支撑肋，交叉位置做了圆弧过渡处理，避免手持挥动时应力集中导致的结构开裂，支撑盾的握持位置预留了标准绑带安装孔位，孔位边缘做了沉台设计，安装绑带后不会出现凸起硌手的问题；铁盾版本则在边缘做了加强唇结构，盾体整体做了微弧曲面处理，

　　相比平面盾体抗冲击性能提升40%左右，强化盾的表面纹饰区域做了下沉式凹槽设计，后续做纹饰涂装或者金属贴片镶嵌时，不需要额外做定位治具，直接贴合凹槽即可完成装配。设计思路上没有完全照搬游戏内的设定比例，而是结合真人手持的人机工程学尺寸做了调整，整体盾高控制在600mm，盾体最大宽度380mm，边缘厚度从最薄处的8mm过渡到握持区域的22mm，安装边界上预留了背部握把、臂带两类固定结构的安装位，握把位置距离盾体内侧表面预留了35mm的握持空间，适配不同手掌大小的使用者，壁挂安装时可以直接利用盾体上部的两个预留沉孔，不需要额外在盾体表面打孔破坏外观纹饰。结构建模时针对不同加工工艺做了适配，如果采用实木切割加工，

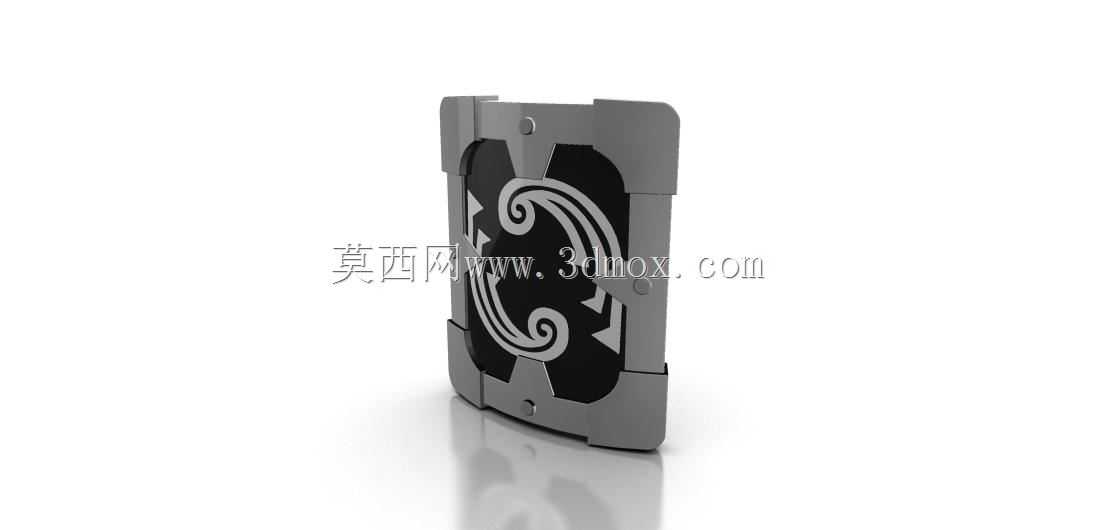

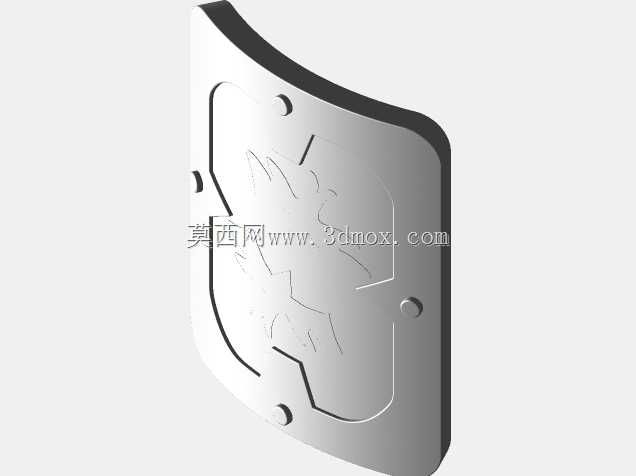

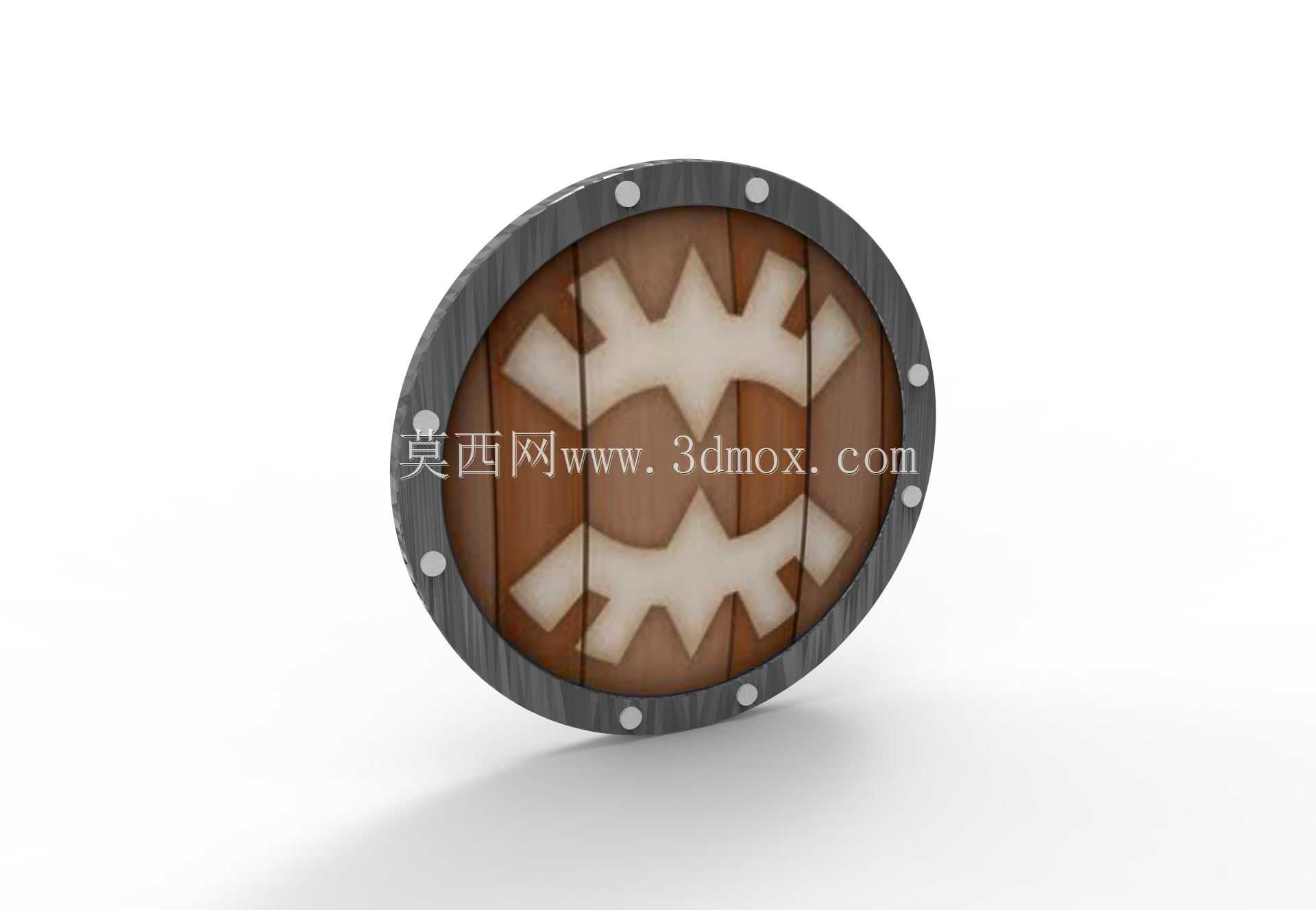

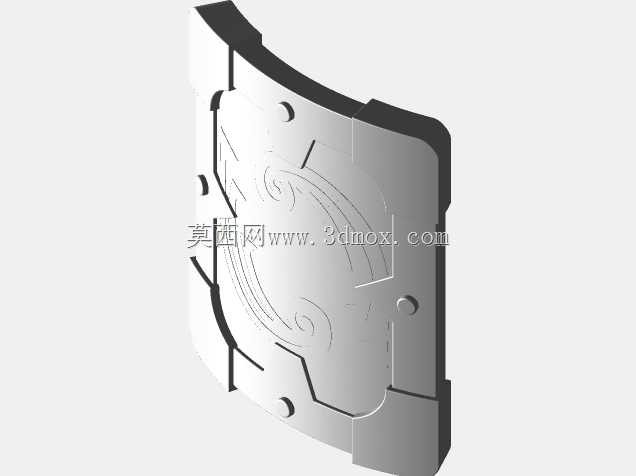

　　所有的转角位置都做了R3以上的圆角处理，避免木工铣刀加工时出现崩边问题；如果采用金属冲压成型，盾体的拔模斜度统一设置为1.5度，冲压脱模时不会出现表面拉伤；如果采用FDM3D打印制作，支撑结构的添加位置都避开了外表面纹饰区域，打印完成后去除支撑不会破坏外观细节。盾体表面的双飞鸟纹饰采用了凹凸分层设计，纹饰凸起高度1.2mm，既可以保证触摸时的立体感，又不会因为凸起过高在使用过程中出现磕碰掉漆的问题，盾体边缘做了全周圆弧倒角，手持移动时不会划伤手部，整体重量控制在木盾版本1.2kg、铁盾版本2.7kg，长时间手持不会出现明显的负重疲劳。
