金属抽屉锁具结构三维设计

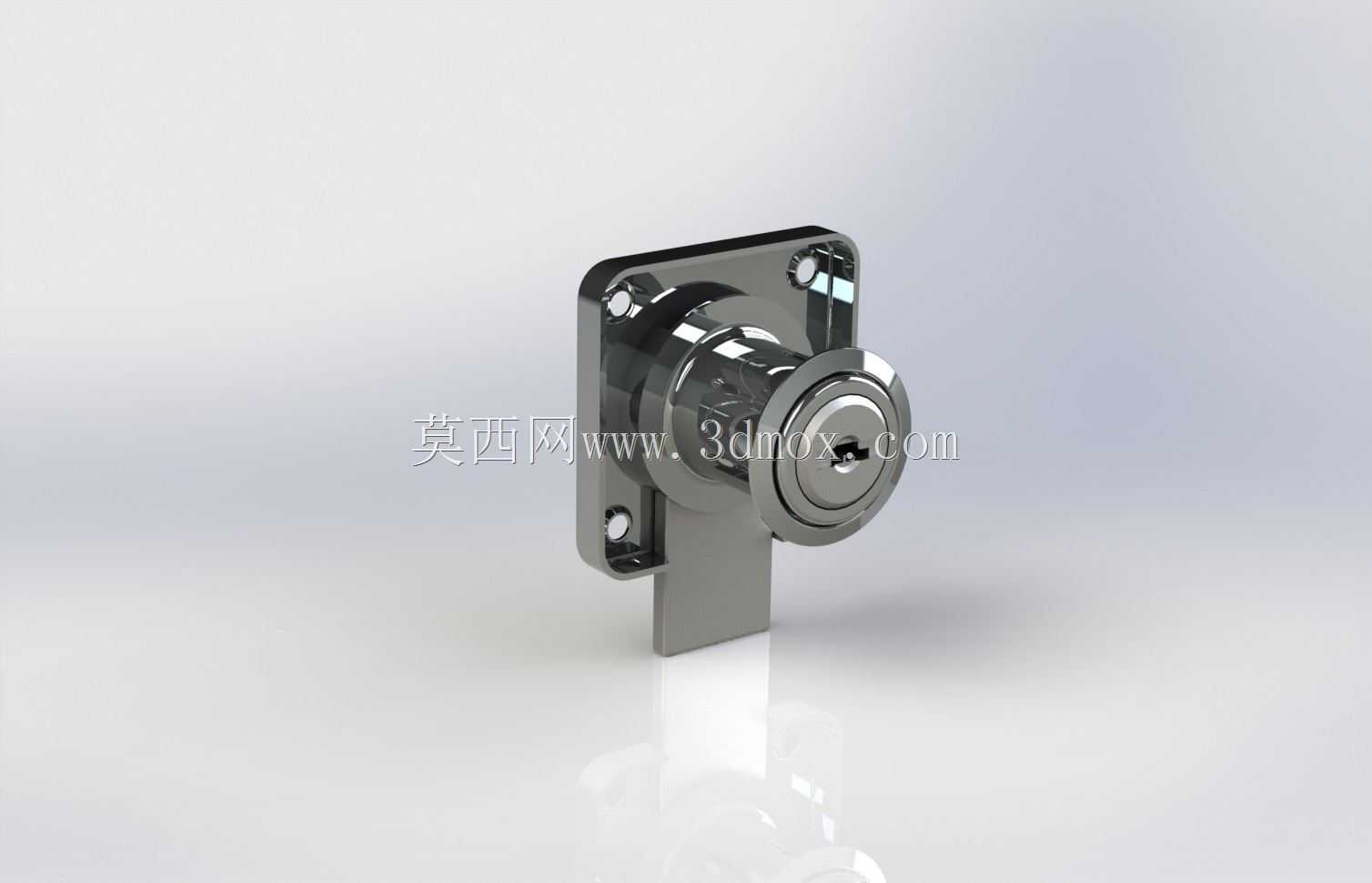

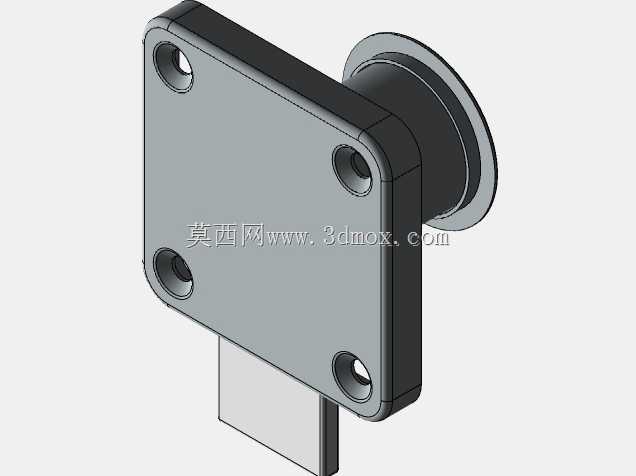

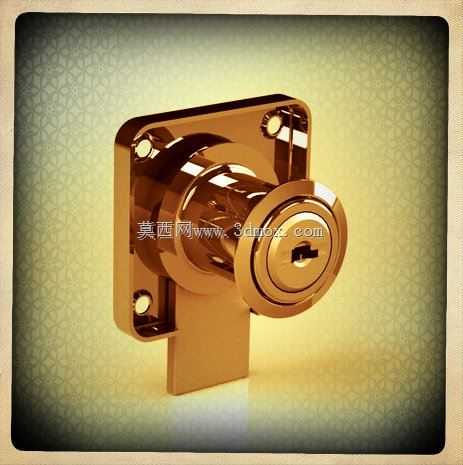

　　这款锁具属于常见的转舌式柜锁结构，日常多用于办公文件柜、钢制抽屉、小型设备仓门、配电箱柜门等场景的启闭锁定，是民用家具、工业柜体领域应用极广的基础五金部件。从结构设计来看，整体采用一体化压铸金属基座，前端带圆形锁芯安装位，锁芯外圈做了阶梯式凸台结构，安装时可直接卡入门板预先开好的安装孔位，基座后侧延伸出带两个固定孔的方形法兰边，通过两颗螺丝即可完成与门板的紧固连接，安装过程不需要额外的定制连接件，适配常规16-22mm厚度的门板安装场景，通用性较强。锁舌部分采用直片式金属挡片设计，与锁芯尾部的传动结构直接联动，钥匙插入锁芯旋转90度即可带动锁舌完成伸出与收回动作，锁舌伸出长度可满足常规柜体的锁定间隙要求，不会出现锁止虚位、

　　门体晃动的问题。设计过程中优先考虑了部件的加工工艺性，基座的外形结构适配压铸模具的开模逻辑，没有出现倒扣、薄壁尖角等不利于量产的结构，所有转角位置都做了微小的工艺圆角，既可以降低压铸时的应力集中问题，也能避免安装使用过程中锐边划伤操作人员。锁芯与基座的配合位置做了同轴度公差约束，保证钥匙转动时的顺畅度，不会出现卡滞、晃量过大的问题。基座表面做了亮面镀铬处理，既提升了金属部件的防锈耐腐蚀能力，也能适配钢制家具、工业柜体的金属质感外观，日常使用中耐摩擦、不易留指纹污渍。从安装边界来看，法兰边的固定孔间距符合行业通用的安装尺寸标准，替换旧锁时不需要重新在门板上打孔，可直接适配现有多数柜体的预留安装位，降低了后期维护替换的成本。

　　锁体整体结构紧凑，安装后突出门板表面的高度较低，不会出现磕碰勾挂的问题，适配人员频繁启闭的使用场景。内部锁芯的弹子结构做了分层排布，具备基础的防盗防撬性能，可满足普通办公、家用场景的安全锁定需求，锁舌部分采用加厚金属板材冲压成型，承受一定的侧向推力时不会出现弯折变形，日常使用中可承受频繁启闭的磨损，结构可靠性较强。
