圆柱表面网纹滚花结构三维设计作品

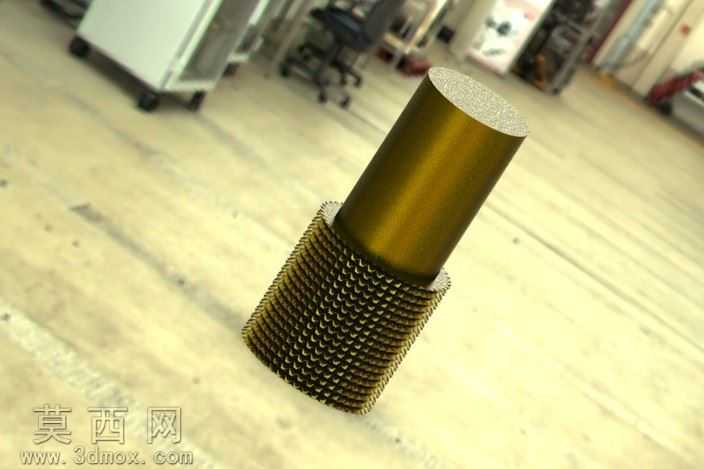

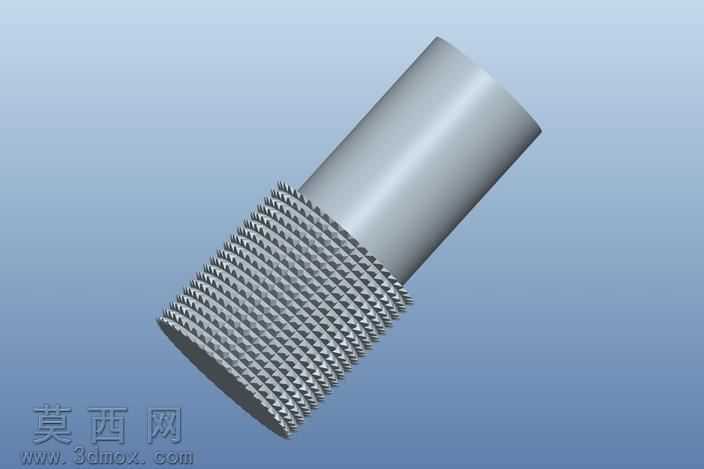

本作品为圆柱类零件表面网纹滚花结构的三维建模成果，建模过程中首先以光滑圆柱基体为基础，通过参数化草绘确定滚花区域的轴向范围与径向尺寸基准，保证滚花加工段与光滑夹持段的同轴度公差符合常规五金零件的设计要求。在滚花纹理的构建上，采用阵列结合特征切除的建模逻辑，先绘制单个滚花齿的菱形截面轮廓，通过螺旋扫描的方式生成单条滚花齿的基础特征，再分别按照左右旋两个方向进行圆周方向的等距阵列，确保两组螺旋齿纹交错形成均匀一致的菱形网纹结构，每一处齿顶、齿根的过渡圆角都经过精细化调整，还原真实机加工滚花的棱角与触感特征。材质渲染阶段，为零件赋予哑光金属钢材质，调整材质的粗糙度参数模拟普通碳钢经机加工后的表面质感，滚花齿面区域适当提高粗糙度数值，还原滚花加工后表面的细微凹凸质感，光滑圆柱段则降低粗糙度、添加轻微的环境反射效果，区分两个加工区域的表面处理差异。场景布光采用多光源组合方案，主光源从斜上方投射，突出滚花网纹的立体凹凸层次，辅助光源从侧方补光消除暗部死黑，背景选用低饱和度的浅蓝纯色背景，避免多余元素干扰零件结构的展示，渲染输出时开启环境光遮蔽效果，让滚花齿缝之间的阴影更自然真实，强化网纹结构的立体感。设计过程中充分考虑滚花结构的实际功能属性，网纹的齿距、齿深参数均参照通用机械五金件的防滑滚花标准设置，既保证零件使用时的防滑握持效果，也避免齿纹过锐导致的使用安全问题，整体结构无多余特征，所有尺寸参数均可直接对接后续的机加工生产环节，还原真实工业零件的设计逻辑，清晰展现网纹滚花从参数设定到特征生成、材质表现的完整建模流程，可作为机械零件表面纹理建模的参考案例使用。
