铰接式连接支座结构练习设计

　　这类带筒状铰接端的连接支座，常见于轻工自动化生产线的连杆传动机构、小型工程机械的操纵联动结构中，核心作用是实现两个存在相对摆动需求的构件之间的刚性连接，同时预留铰接转动自由度，避免运动过程中出现卡滞、应力集中断裂的问题。从结构设计逻辑来看，主体采用一体化铸造成型后机加工的工艺路径，筒状部分为铰接销轴的安装位，内孔需满足与销轴的间隙配合公差要求，内壁预留润滑脂存储槽位，长期往复摆动时可减少销轴与孔壁的磨损，延长构件使用寿命。与筒身垂直延伸的安装法兰面，设置了多组均匀分布的螺栓过孔，孔位排布遵循等载荷分布原则，安装时可通过螺栓将支座与被连接件牢牢锁紧，法兰面与筒身的过渡位置做了大圆角处理，能有效分散铰接部位传递过来的交变载荷，

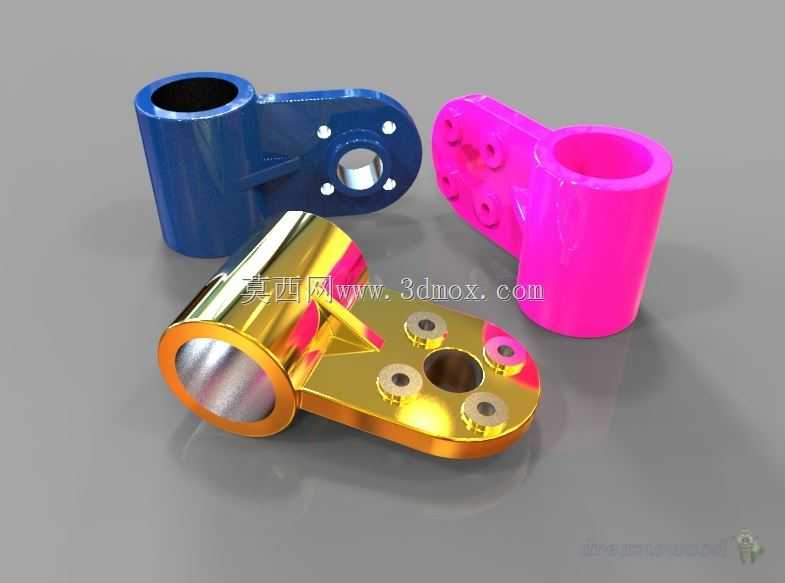

　　避免应力集中导致的根部断裂问题。从安装边界来看，筒状部分的外径尺寸需匹配对应铰接位的安装空间，不能与周边摆动构件产生运动干涉，法兰面的安装孔中心距严格适配被连接件的预装螺孔位置，无需额外扩孔或调整即可完成装配。设计过程中需要重点校核两个核心参数：一是筒身部分的壁厚，需满足额定径向载荷下的抗变形要求，避免长期受径向力出现筒身椭圆变形导致销轴卡滞；二是法兰面与筒身的垂直度公差，若垂直度超差，安装后会出现销轴偏斜，直接导致整个联动机构运动阻力增大，磨损速度加快。不同配色的结构方案对应不同的表面处理工艺，蓝色、粉色款为喷塑处理，多用于有轻度防腐需求的室内设备场景，金色款为电镀装饰铬处理，多用于对外观有一定要求的外露传动部位。

　　这类支座在实际选型替换时，除了核对安装孔位、铰接内孔尺寸，还需要确认额定摆角范围是否匹配机构的运动行程，部分小尺寸支座的摆角会受法兰边与筒身的结构干涉限制，若未提前校核运动边界，安装后会出现机构无法走到预设行程的问题。建模练习过程中，可重点练习法兰面孔组的阵列操作、过渡圆角的参数化设置、铰接部位的配合间隙模拟，通过调整壁厚、孔位参数验证不同载荷下的结构强度表现，掌握这类常用铰接连接件的设计要点。
