教学演示用缝纫机运动仿真结构模型

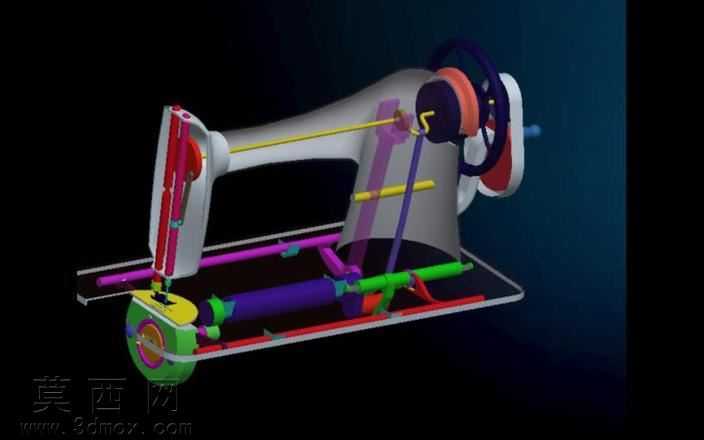

本模型为面向机械原理教学场景打造的缝纫机运动学仿真三维模型，整体建模过程严格遵循家用脚踏式缝纫机的真实传动逻辑，在三维建模环境中对各运动构件进行了精准的参数化搭建。模型首先还原了缝纫机的核心支撑壳体结构，以半透明浅灰材质呈现机身主体，既保留了传统缝纫机的外形轮廓特征，又能清晰展现内部排布的传动构件，方便学习者直观观察内部运动传递路径。针对核心传动系统，建模时对带轮、曲柄滑块机构、针杆传动组件、送布机构、下轴勾线组件分别进行了独立建模，不同功能的构件采用高饱和度的差异化色彩材质进行区分：手轮及主轴传动部分采用黑橙撞色材质，针杆升降组件采用红色系材质区分，底部横向传动轴采用紫色材质，送布及勾线联动构件采用绿色材质，各铰接运动副位置保留了清晰的装配间隙，完全符合真实机械的装配逻辑。在运动仿真设置层面，模型为所有转动副、移动副添加了符合真实工况的运动约束，以手轮为原动件设置旋转驱动后，可完整模拟缝纫机工作时的全链路运动：主轴旋转通过曲柄结构将回转运动转化为针杆的上下往复穿刺运动，同时通过底部的凸轮连杆结构带动送布牙做间歇式送进动作，下轴通过齿轮传动带动摆梭做往复摆动，完整复现缝纫机刺布、勾线、送布、收线的完整工作循环。渲染阶段采用深色渐变背景突出模型主体，通过光影效果强化各构件的立体感与装配层次，所有构件的材质均做了基础的质感区分，金属构件添加了轻微的反光属性，塑料壳体保留了适度的漫反射效果，整体视觉清晰明快，完全适配机械原理课程中连杆机构、组合传动的教学演示需求，能够帮助学习者快速理解缝纫机这类典型轻工机械的运动传递逻辑，拆解复杂机械系统的运动组成，降低机械原理知识的理解门槛。
