聚丙烯星形带杆调节手轮M8te结构设计

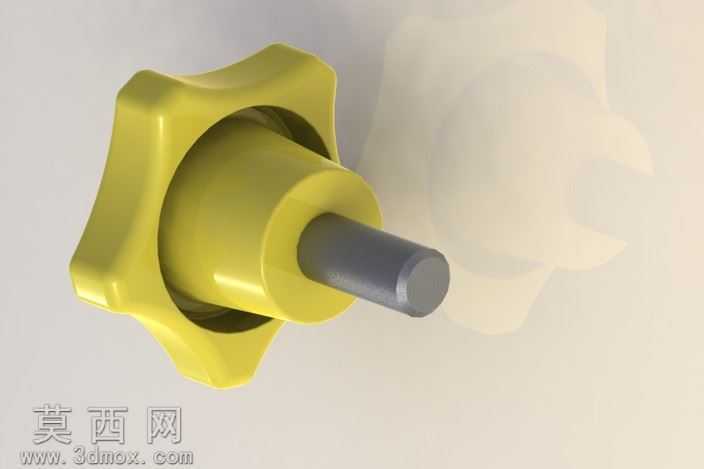

本款手轮采用三维参数化建模方式完成整体结构设计，建模过程中优先保证操作握持的人机适配性与安装配合的精度要求。整体外观采用六瓣星形外轮廓设计，握持部分的棱边做了大圆角过渡处理，避免操作时硌手，同时增大旋转施力时的接触摩擦力，无需额外握持工具即可手动完成锁紧、调节动作。手轮主体材质设定为聚丙烯工程塑料，建模时赋予主体哑光暖黄色塑料材质，调整材质粗糙度参数模拟聚丙烯注塑件的细腻磨砂质感，还原塑料件表面轻微的漫反射效果，避免高反光带来的廉价感；中心伸出的螺纹杆部分采用金属材质设定，赋予哑光冷灰色金属材质，添加细微的金属颗粒纹理与端面倒角的高光反射，模拟钢制杆件经机加工后的表面质感，区分塑料主体与金属嵌件的材质差异。结构设计上，手轮中心设置阶梯式安装孔，与金属螺纹杆采用过盈嵌装的配合结构，保证金属杆与塑料手轮连接的同轴度，避免旋转调节时出现偏心晃动；星形外缘的每个瓣体厚度从中心向外缘做渐变减薄处理，既保证手轮整体的结构强度，又能减少注塑成型时的材料收缩变形问题，同时减轻零件整体重量。建模过程中对所有棱边做了符合注塑工艺要求的圆角处理，避免尖锐棱角带来的应力集中问题，同时匹配注塑模具的脱模斜度设计，保证零件具备可制造性。渲染阶段采用柔和的侧上方主光源搭配补光，突出手轮外缘的曲面过渡与金属杆的圆柱质感，背景采用浅米色渐变弱化环境干扰，清晰展现手轮的整体造型与各部分结构细节，让观看者可以直观了解手轮的握持形态、安装结构与材质搭配效果。设计过程中参考了通用机械操作件的尺寸规范，将螺纹杆规格设定为M8te，适配多数机械设备的调节安装需求，整体尺寸控制在20毫米量级，属于小型精密调节操作件，适用于仪器设备、小型机械的档位调节、位置锁紧等操作场景，兼顾操作手感与结构可靠性。
