乘用车多辐式轮毂带轮胎组合三维设计

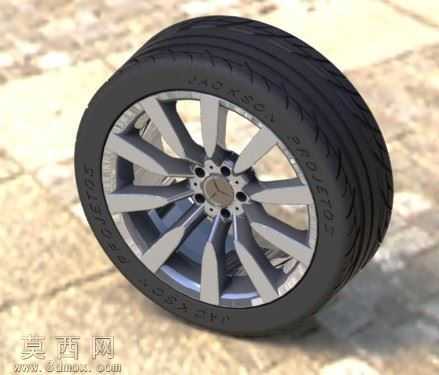

本作品为乘用车轮毂与轮胎的组合三维设计，建模阶段采用主流三维设计软件完成全参数化构建，首先依据实车配套轮组的尺寸规范确定基础参数，设定适配常规家用乘用车的轮毂直径、轮胎断面宽度、扁平比等核心尺寸，保证模型比例符合真实量产部件的规格要求。建模过程中先完成轮毂主体结构搭建：以中心安装盘为基准，定位轮毂螺栓孔的分布圆直径与孔位数量，按照五孔常规乘用车安装标准均匀排布螺栓安装位，中心预留车标安装的沉台结构；轮辐部分采用多辐式双色设计，通过拉伸、放样、阵列特征完成十组双辐条的对称结构，每根辐条做曲面过渡处理，还原金属切削加工后的棱角与弧面衔接效果，辐条边缘做微小倒角处理，避免尖锐结构不符合真实生产工艺的问题，轮辋部分构建出与轮胎配合的胎圈座、轮缘结构，保证轮组装配关系的准确性。轮胎建模部分先绘制胎面的断面轮廓，通过旋转特征生成轮胎基础胎体，再通过包覆、阵列特征刻画胎面的纵向排水沟槽与横向花纹块，还原民用轿车轮胎的非对称花纹设计，胎侧部分通过曲面雕刻特征还原胎壁的品牌标识、规格参数刻印效果，保证细节还原度。材质与渲染阶段，轮毂部分区分两种金属材质：辐条正面采用亮面抛光铝合金材质，调整反射参数模拟镜面级抛光的金属反光效果，辐条侧面与轮辋部分采用哑光枪灰色金属材质，添加细微的颗粒质感模拟喷涂工艺的表面效果，螺栓孔内壁做金属切削后的粗糙质感区分；轮胎部分采用黑色橡胶材质，调整漫反射参数添加细微的凹凸纹理模拟橡胶表面的磨砂质感，胎面花纹沟槽处做轻微的旧化效果处理，模拟真实轮胎使用后的积尘质感，胎侧刻印文字做浅灰色凸起质感区分。渲染场景采用户外水泥地面作为承载面，添加柔和的自然光照明，调整光影角度突出轮毂辐条的立体层次与轮胎的曲面弧度，通过环境反射效果强化金属材质的真实感，最终呈现的模型可用于汽车改装展示、整车装配校验、轮组结构教学等场景，模型各部件结构独立，支持后续的参数调整与结构修改，可适配不同车型的轮组设计改型需求。
