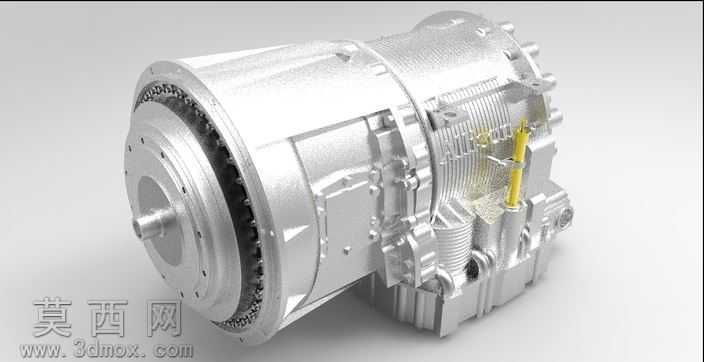

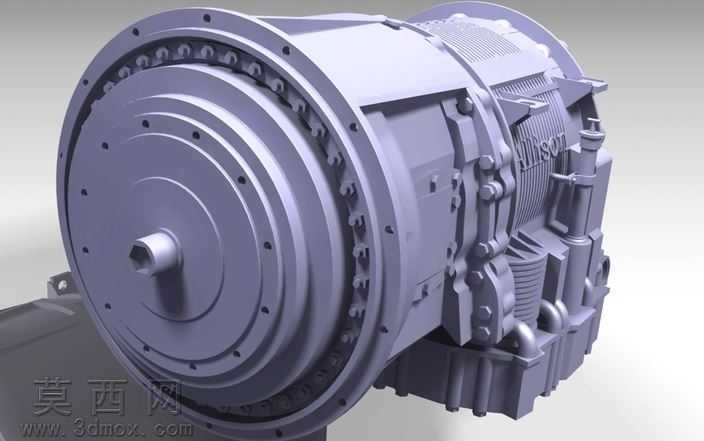

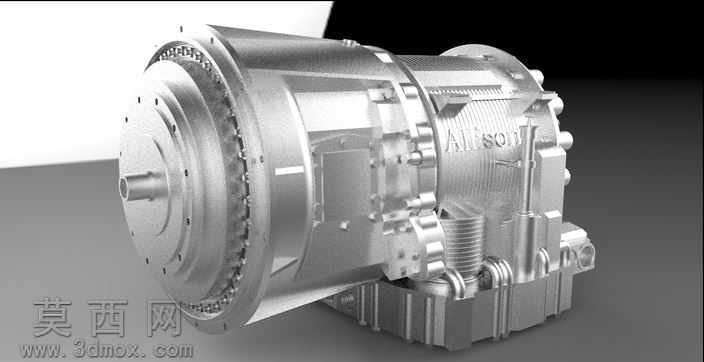

艾莉森3200SP自动变速箱三维结构模型

本作品为艾莉森3200SP自动变速箱的高精度三维建模成果，建模过程严格参考该型号变速箱的真实结构参数，在三维建模软件中完成全零件的特征搭建与装配约束。建模阶段优先还原变速箱的核心结构逻辑：前端液力变矩器连接端采用回转特征阵列搭建螺栓安装孔位，精准还原输入轴的同轴度装配关系；中段主箱体部分通过抽壳、凸台拉伸、加强筋阵列等特征，还原铝合金压铸箱体的外部散热鳍片结构、油路接口凸台、传感器安装位，同时保证箱体内部各档位行星齿轮组、离合器毂、液压阀体的装配空间与真实产品一致；后端输出端结构还原了输出法兰、驻车棘轮、速度传感器安装座的细节特征，所有外接油口、固定螺栓孔的位置、尺寸均参照实物测绘参数设置，保证模型可直接用于后续的装配干涉检查、结构仿真分析。材质与渲染阶段，针对变速箱不同部件的材质特性做了区分设置：主箱体赋予磨砂铝合金材质，调整金属粗糙度参数还原压铸铝件的哑光金属质感，表面添加细微的颗粒纹理模拟铸造表面的肌理；输入输出轴、传动齿轮等钢制零件赋予抛光合金钢材质，调高金属反射强度，还原机加工零件的光亮金属质感；密封件、油管接头等橡胶部件赋予哑光黑色橡胶材质，调整漫反射参数弱化反光效果；箱体表面的品牌标识采用贴图映射方式贴合在对应位置，还原产品的标识细节。渲染阶段采用三点布光方案，主光源从侧上方打亮箱体主体结构，勾勒出散热鳍片的凹凸层次，辅光源补亮暗部避免结构细节死黑，轮廓光从后方打亮变速箱边缘，突出整体的体积感，地面添加微弱的反射效果增强真实感，最终渲染图清晰呈现变速箱的整体外观与结构细节。设计思路上，本模型以工程实用性为核心导向，所有零件均采用参数化特征建模，关键尺寸设置参数关联，可根据需求调整规格参数适配不同的仿真场景；装配体采用层级化装配管理，将液力变矩器模块、行星变速模块、液压控制模块、输出端模块分别做子装配处理，方便后续拆解查看内部结构，也可单独导出子模块用于教学演示或结构分析；模型同时保留了外观细节与内部传动结构，既可以用于产品宣传渲染，也可用于变速箱原理教学、维修培训的三维演示素材，覆盖从外观展示到结构分析的多场景使用需求。
