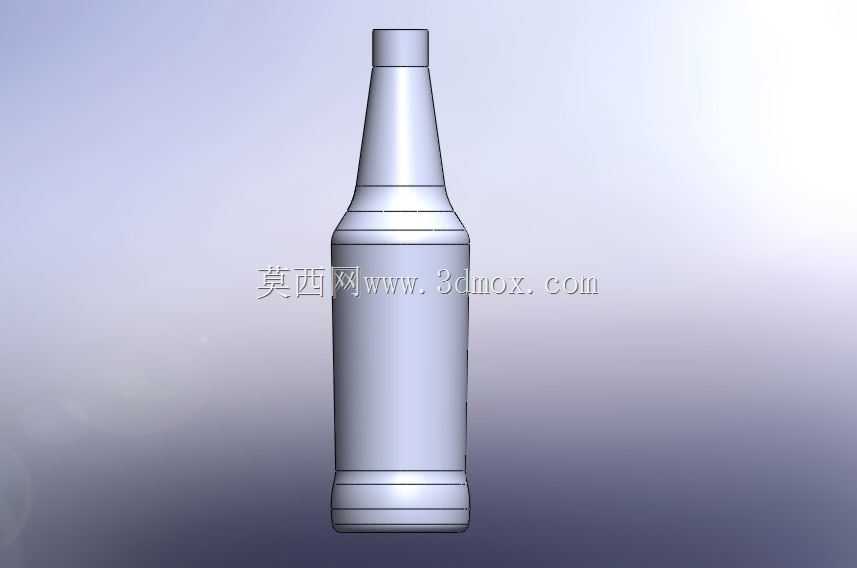

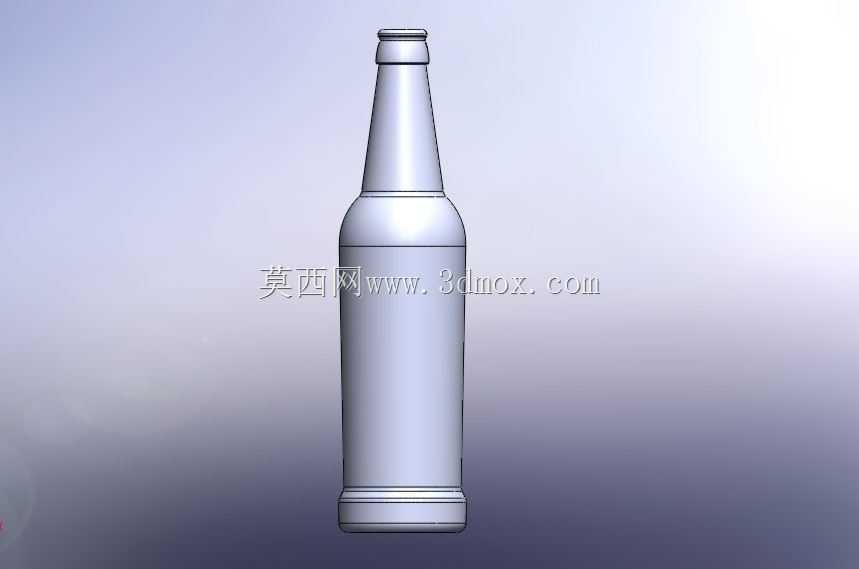

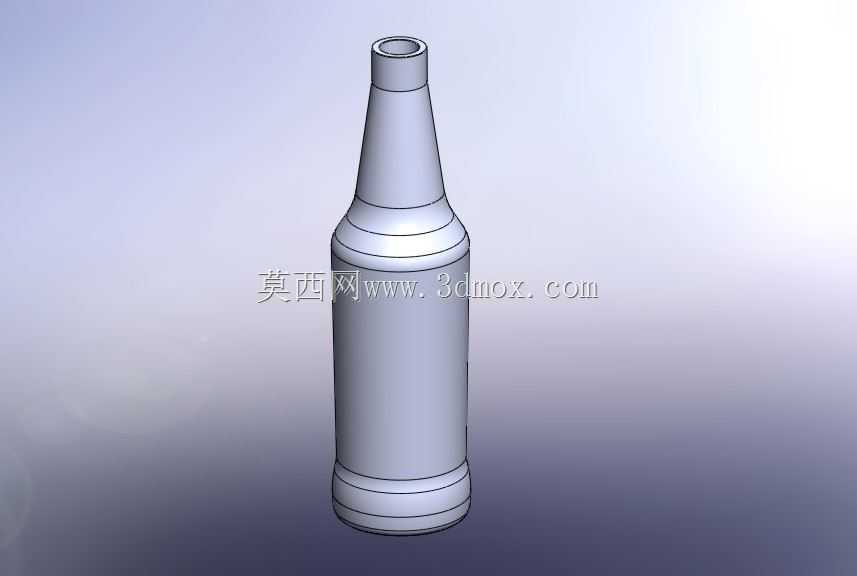

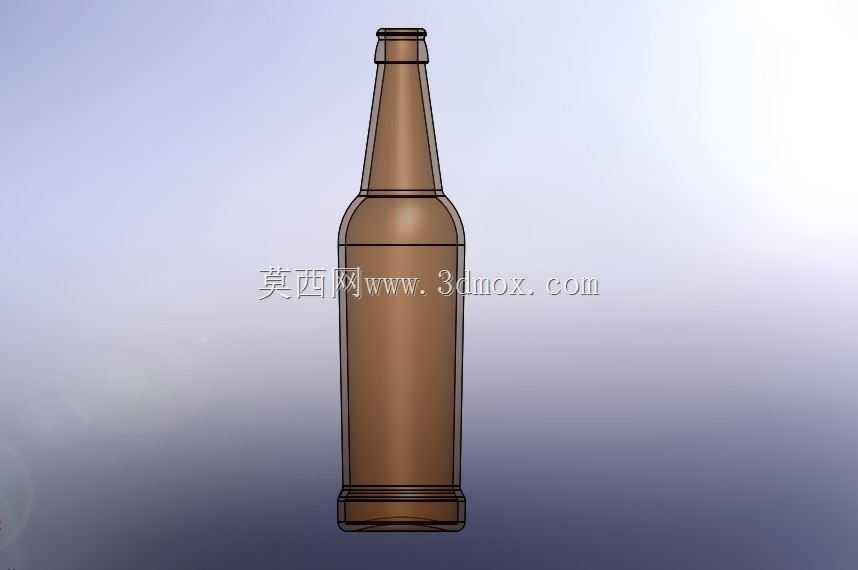

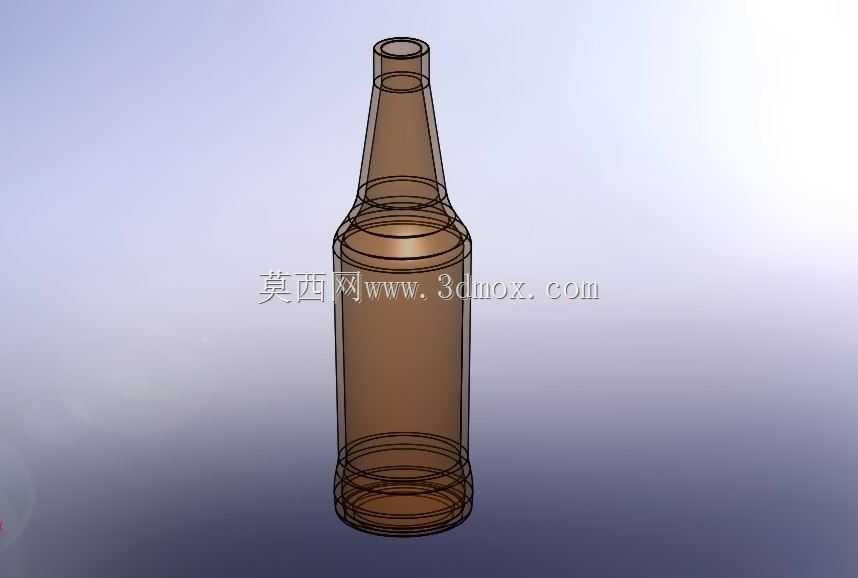

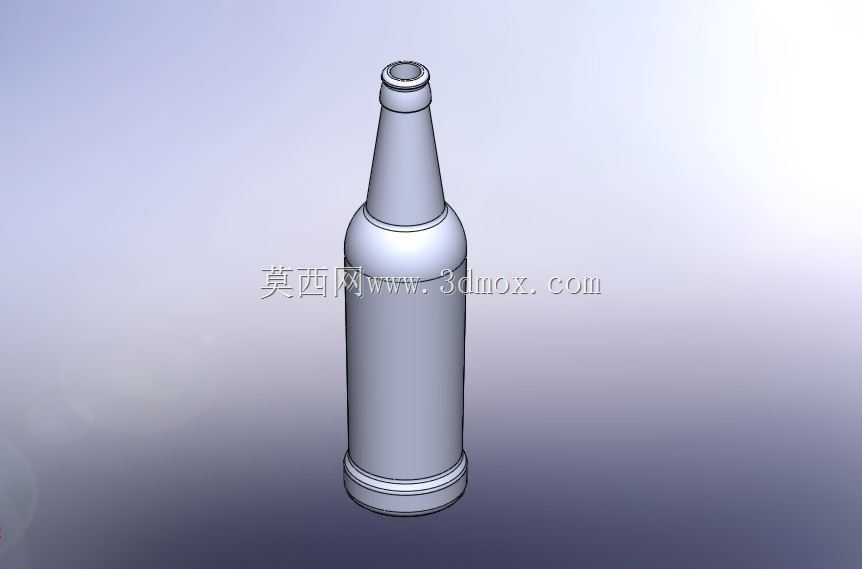

棕色玻璃啤酒瓶结构三维数模

　　日常接触的棕色玻璃啤酒瓶，在饮品灌装生产线、包装结构验证、运输堆码仿真环节都有高频的三维模型应用需求，做包装线适配设计时，首先要确认瓶身的外形轮廓与灌装头、夹瓶机构、贴标工位的匹配度，避免出现卡瓶、定位偏移的问题。这个瓶体的设计遵循常规流通啤酒瓶的结构逻辑，瓶口采用标准压盖封口结构，颈部做渐缩过渡，既能够保证压盖时的结构强度，也能在倾倒饮品时控制流速，避免液体喷溅。瓶肩位置做圆弧过渡，没有尖锐棱角，一方面降低玻璃生产时的应力集中风险，减少烧制、冷却过程中的开裂概率，另一方面在自动化输送线上，圆弧面能够更好地适配导向栏栅的弧度，减少输送过程中的磕碰破损。瓶身主体采用等直径圆柱结构，这个设计首先是为了贴标工序的便利性，

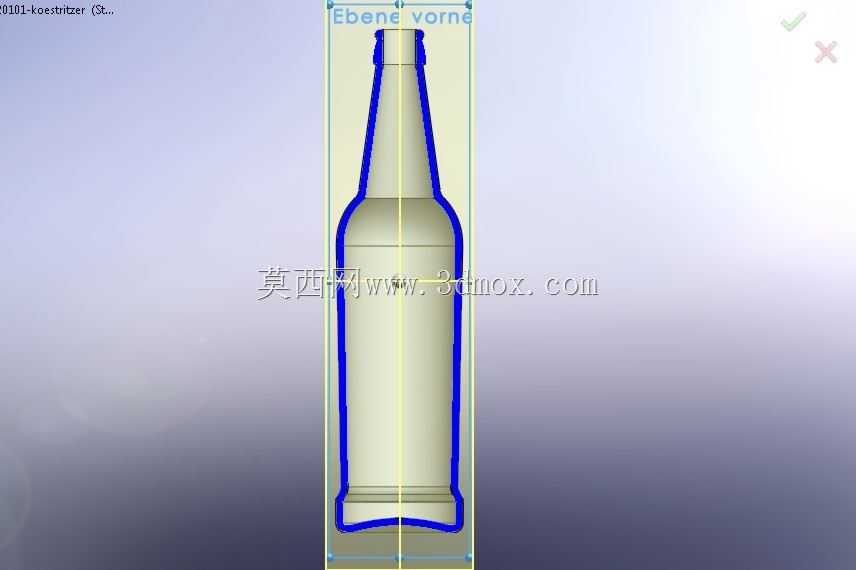

　　圆柱面能够让卷标机构平稳贴合标签，不会出现褶皱、翘边的问题，同时圆柱结构在堆码时受力均匀，仓储运输过程中多层堆叠也能保证载荷均匀传递，不会出现局部应力过大导致的瓶体碎裂。瓶底做内凹加厚设计，外圈的支撑环能够让瓶体平稳放置在平面上，内凹结构可以抵消玻璃冷却时的底部收缩变形，同时提升瓶身竖直放置时的稳定性，即使受到轻微侧向碰撞也不容易倾倒。建模过程中需要重点关注各段曲面的曲率连续性，尤其是瓶肩到瓶身、瓶身到底部的过渡位置，曲率偏差会直接影响后续玻璃模具的开模效果，壁厚控制上，整体瓶身保持均匀壁厚，瓶口、瓶底位置适当加厚，兼顾结构强度与材料成本的平衡。在做生产线仿真时，这个模型可以用来验证夹瓶机械手的开合行程、输送导轨的间距、

　　洗瓶机喷嘴的喷射角度是否匹配，也可以导入有限元分析软件，模拟堆码载荷、内部压力、侧向冲击下的瓶体应力分布，提前优化结构薄弱点，减少实际生产中的爆瓶、碎瓶风险。对于包装结构设计从业者来说，精准的瓶体数模是做外包装箱尺寸设计、缓冲衬垫结构设计的基础，能够根据瓶体的实际轮廓调整内衬的卡位结构，保证运输过程中瓶体不会相互碰撞，同时最大化利用包装箱的内部空间，降低包材与物流成本。
