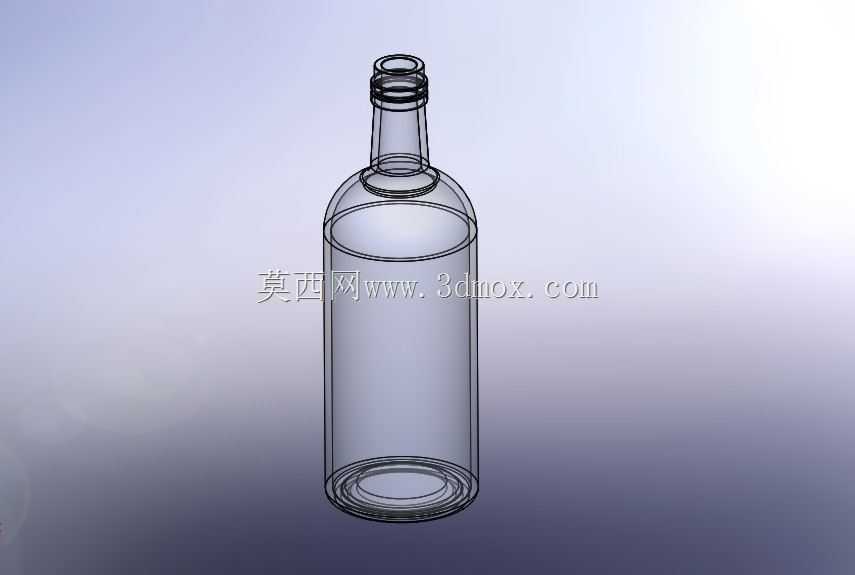

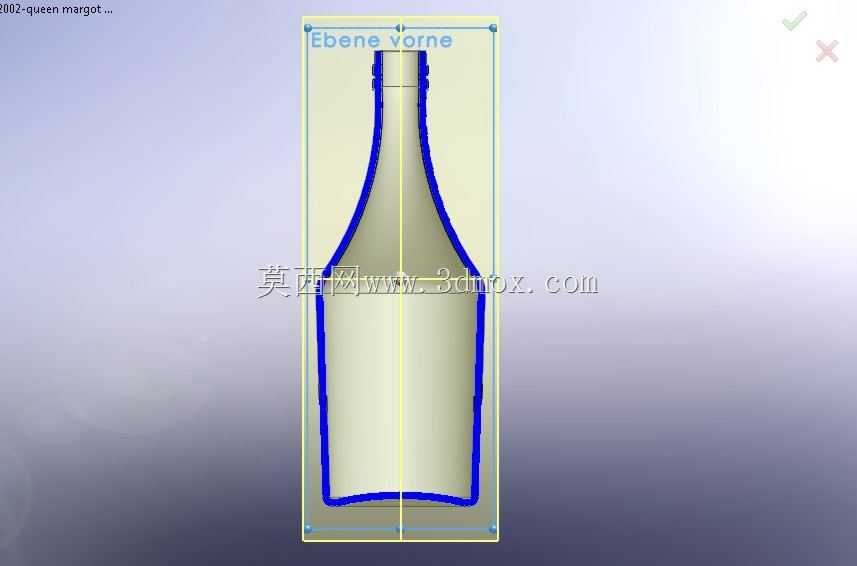

透明玻璃盛装酒瓶三维结构设计

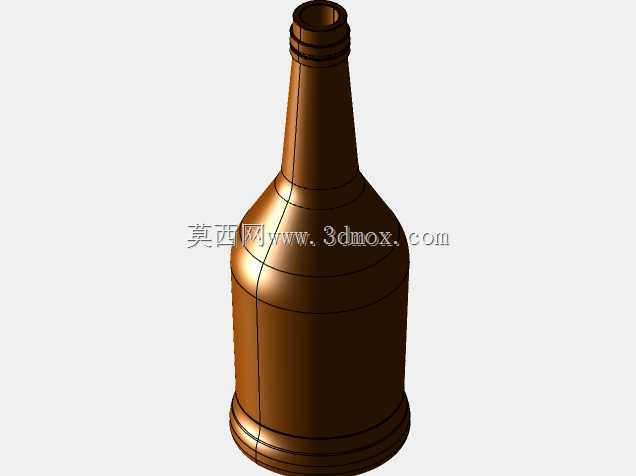

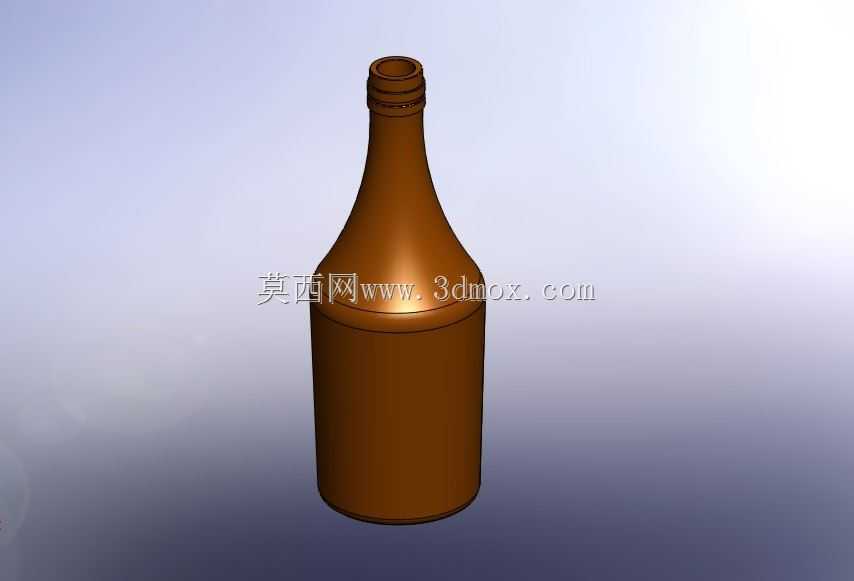

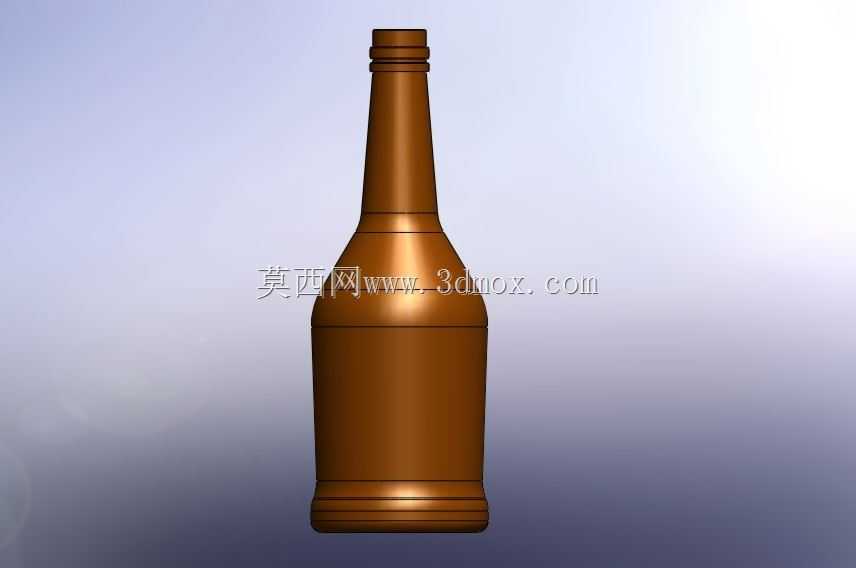

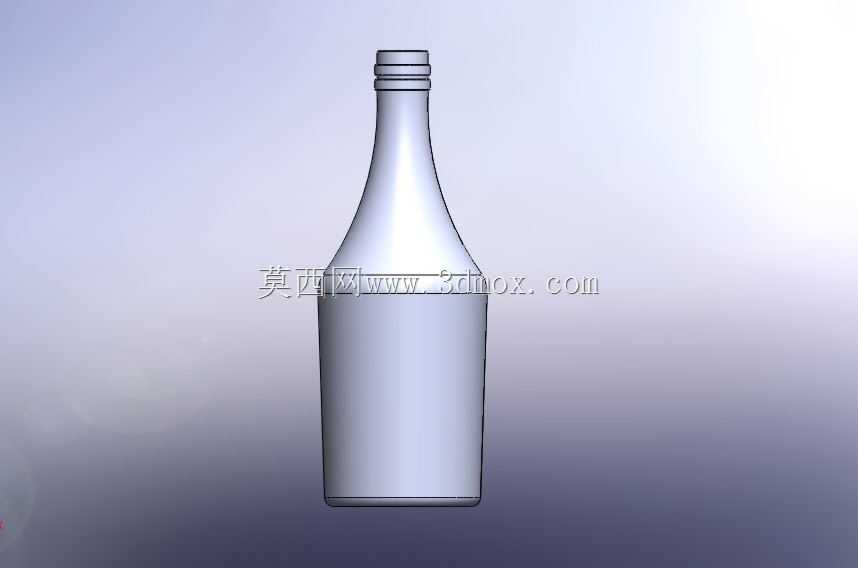

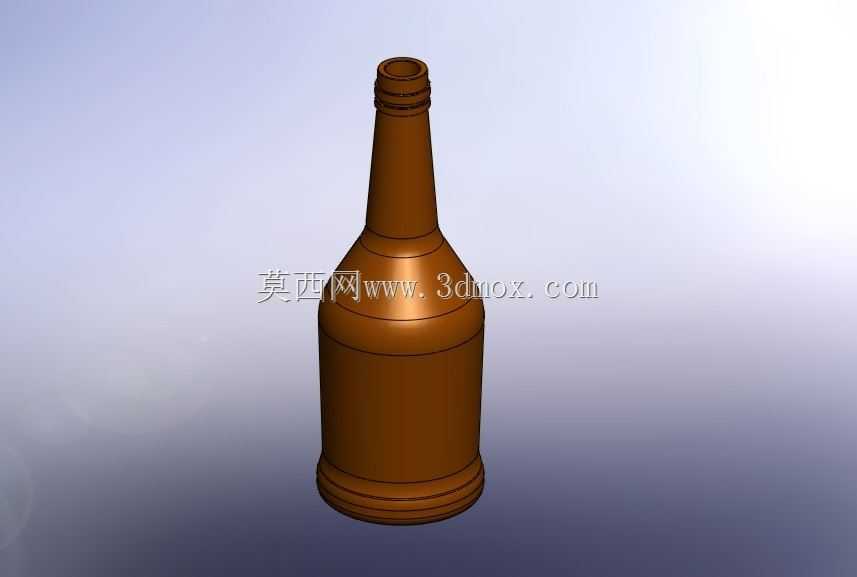

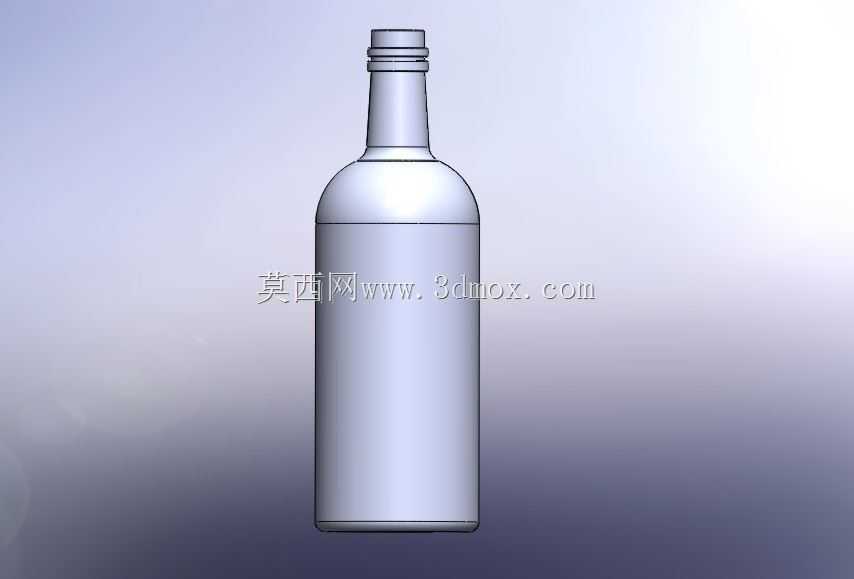

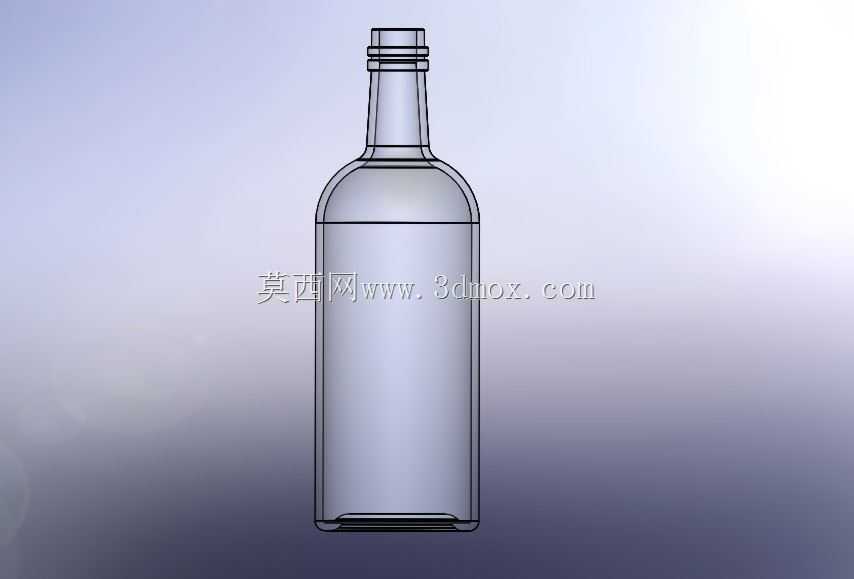

　　日常酒水灌装生产线的配套容器设计中，瓶体结构的合理性直接影响灌装效率、运输损耗率与终端使用体验，这款玻璃瓶体的结构建模完全围绕量产全流程的工程需求搭建。从灌装工位的适配性来看，瓶口采用标准螺纹接口设计，螺纹牙距与牙型完全匹配现有主流酒水灌装线的旋盖头规格，无需额外调整设备工装即可直接上线，瓶口内径尺寸经过反复校核，既能够保证高速灌装时液体不会出现溢溅，也能适配内置塞式密封件的安装公差，避免密封不严导致的酒体挥发或渗漏问题。瓶肩位置采用平缓圆弧过渡结构，没有尖锐的棱角突变，一方面在玻璃吹制成型环节能够减少料液流动的应力集中点，降低成型后瓶体出现冷纹、气泡的不良率，另一方面在整箱堆叠运输时，相邻瓶体的接触面为圆弧贴合，

　　不会出现应力集中导致的瓶身碎裂，同时圆弧过渡也能在灌装后残留的液体顺着瓶壁回流时，不会在瓶肩位置积存残留，减少灌装过程的料液浪费。瓶身主体采用等直径圆柱结构，这个设计首先是适配现有贴标机的工位要求，圆柱面贴标时标签不会出现褶皱、翘边，贴标精度能够控制在±0.5mm以内，完全满足快消品的外观标识要求；其次圆柱结构的瓶身堆叠时空间利用率最高，同规格外包装箱内的装填量比异形瓶高出12%左右，能够有效降低仓储与物流环节的单位成本。瓶底位置设计有内凹的同心圆加强筋，这个结构首先是提升瓶体的竖直放置稳定性，即使在略有不平整的输送带上也不会出现倾倒，同时加强筋结构能够提升瓶底的抗冲击能力，在灌装线末端的跌落测试环节，0.

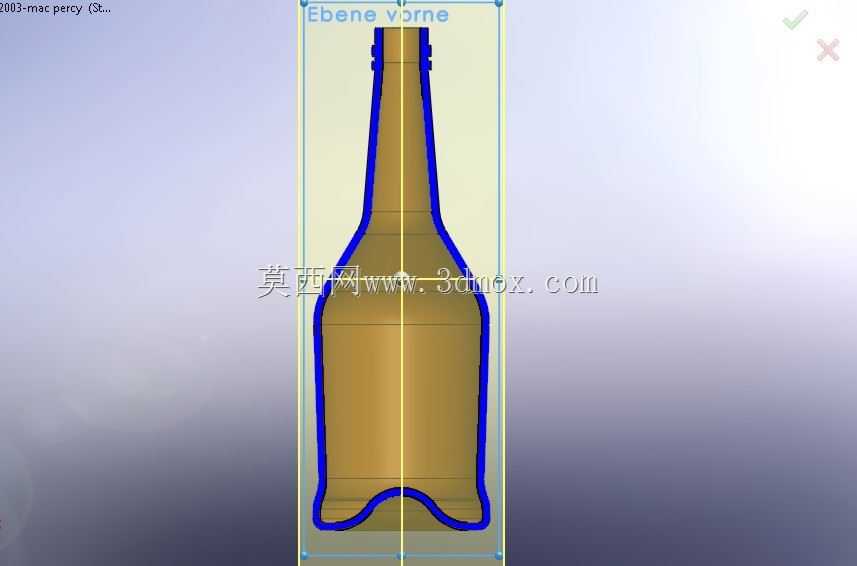

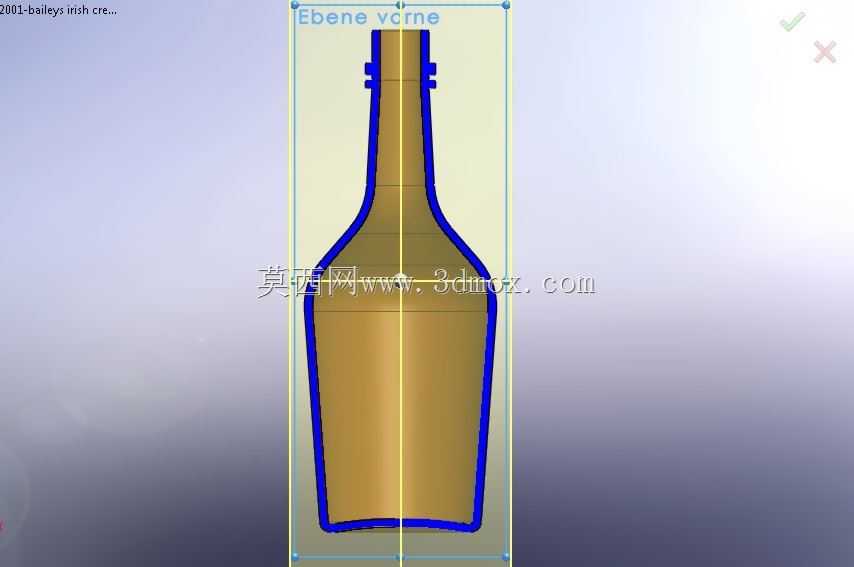

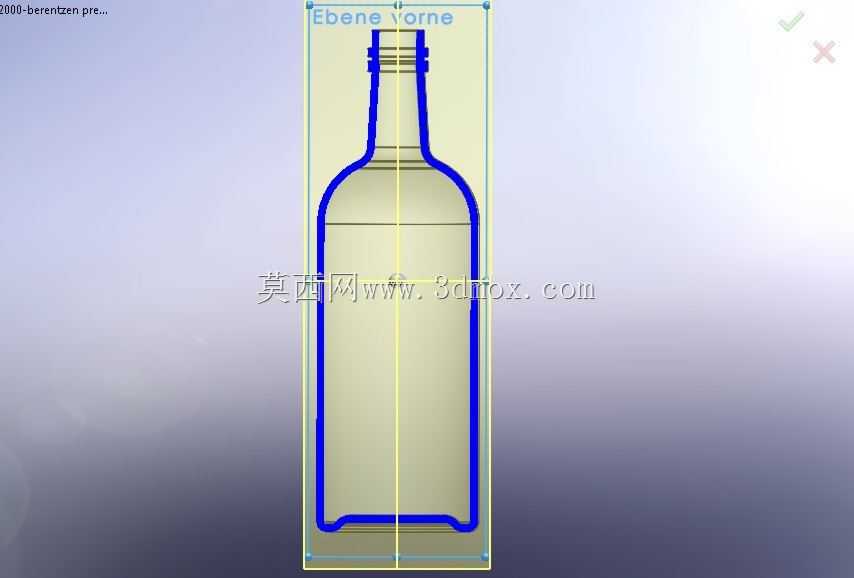

　　8米高度自由跌落至水泥地面时，瓶底不会出现开裂；另外内凹结构能够让瓶身放置时与接触面形成微小间隙，避免瓶底与接触面产生真空吸附，方便自动化生产线的抓取机械手顺利取瓶。整个瓶体的壁厚采用渐变设计，瓶口位置壁厚最大，保证螺纹连接的结构强度，瓶身位置壁厚均匀，保证玻璃透光性的同时控制整体重量，瓶底位置壁厚略大于瓶身，提升放置时的抗磨损能力，所有壁厚过渡位置都做了圆角处理，避免玻璃成型时出现应力不均导致的自爆问题。
