自动连续炉弧形护板结构设计

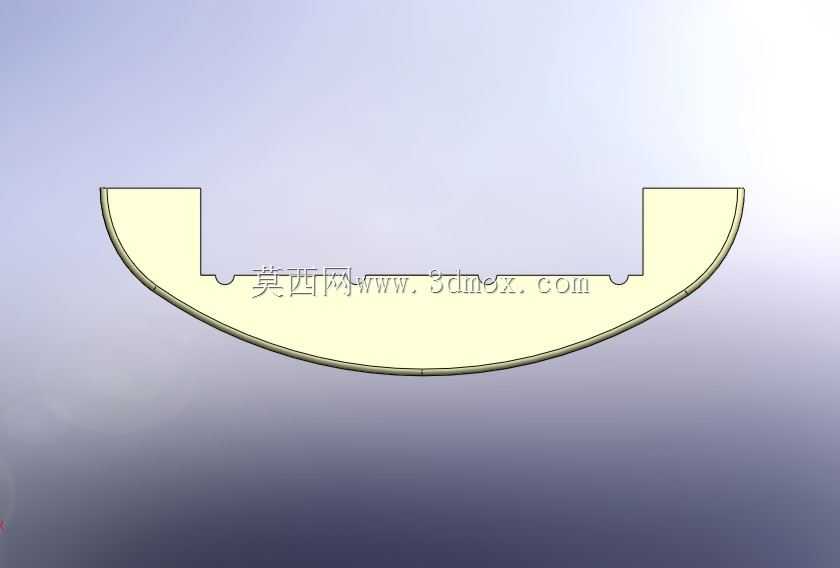

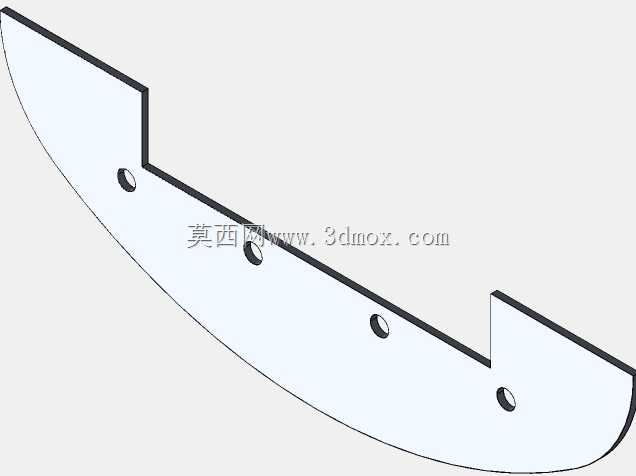

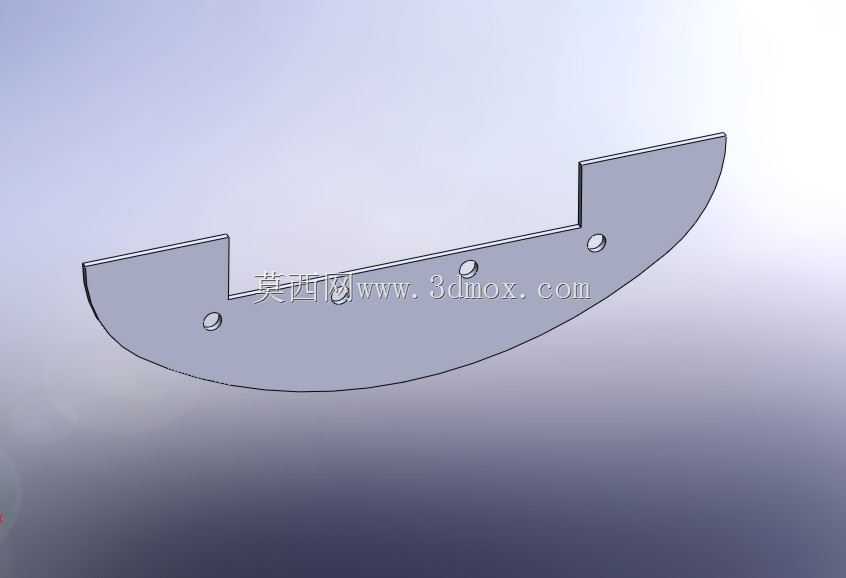

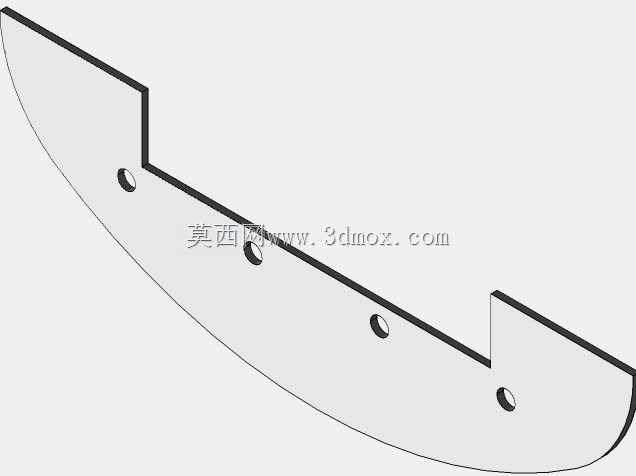

　　本次呈现的构件是自动连续炉配套的弧形护板结构，这类构件主要应用于有色金属连续熔炼生产线的炉体内部，作为炉衬外侧的结构防护件使用，在铜、黄铜、铝等有色金属的连续电解熔炼、棒材熔化作业场景中承担核心的结构支撑与热形变缓冲作用。从实际工况来看，连续炉作业时炉内长期处于高温状态，同时伴随熔炼过程中颗粒物料的冲刷、废气的腐蚀，护板的弧形轮廓完全贴合炉体下部的圆弧内腔设计，安装时通过板件上预留的三个定位孔完成与炉体框架的固定，安装边界完全匹配现有连续炉两部分铰接开合的结构特性，不会干涉炉体的开盖检修、物料投放作业。设计过程中优先考虑了高温工况下的结构稳定性，板件整体采用等厚度的弧形裁切结构，边缘做了平滑过渡处理，避免应力集中导致的高温形变开裂，

　　三个固定孔的位置经过受力校核，能够抵消炉内物料堆积带来的侧向外力，同时在炉体开合过程中不会与铰接结构、燃气燃烧器安装位、炉衬耐火砖产生位置干涉。不同于常规熔炼炉的固定式护板，这款护板适配的连续炉采用分瓣铰接结构，护板的弧度精准匹配炉体下半部分的内腔曲率，安装后与耐火砖衬层紧密贴合，既可以阻挡熔炼过程中飞溅的金属液、颗粒物料冲刷炉壳，也能在一定程度上减少炉内热量向外散失，配合炉体的内部热浓缩系统，帮助提升熔炼过程的热效率。在实际产线适配中，该护板可以直接替换同规格连续炉的原有磨损护板，不需要对炉体框架做额外改造，安装时仅需通过对应紧固件穿过预留孔位完成锁紧即可，板件的弧形边缘做了倒角处理，安装过程中不会刮损耐火砖衬层，

　　也能避免作业人员安装时被锐边划伤。从结构功能来看，该护板不直接接触高温熔融金属，主要作用是在耐火砖衬层外侧提供结构支撑，承接衬层的热膨胀形变，同时阻隔少量渗透过衬层的高温烟气，保护炉体外部的金属框架不受高温烟气腐蚀，延长炉体整体的使用寿命。针对连续炉处理不同熔体的作业需求，护板的安装位置预留了足够的间隙，不会影响炉内不同熔体分区熔炼的布局，也不会干涉颗粒供料装置、浇铸装置的后续加装，适配棒材熔化、电解金属提纯等多种连续熔炼工艺的使用需求。
