烘焙食品带袋成型铸铁垫板结构设计

　　这款铸铁垫板主要应用于规模化烘焙食品生产的成型工序，是带馅烘焙制品自动化生产线的核心配套工装部件，直接对接烘焙工位的上料、填馅、脱模、转运全流程作业需求。在实际烘焙生产场景中，常规平面烤盘仅能完成基础承托烘烤功能，无法实现带袋类带馅制品的一体成型，生产过程中需要人工完成填馅、捏合封边等工序，不仅生产效率难以匹配连续化产线节拍，还容易出现馅料填充量不均、封边错位、制品外形一致性差等问题，同时人工介入也会提升食品生产环节的卫生管控难度。

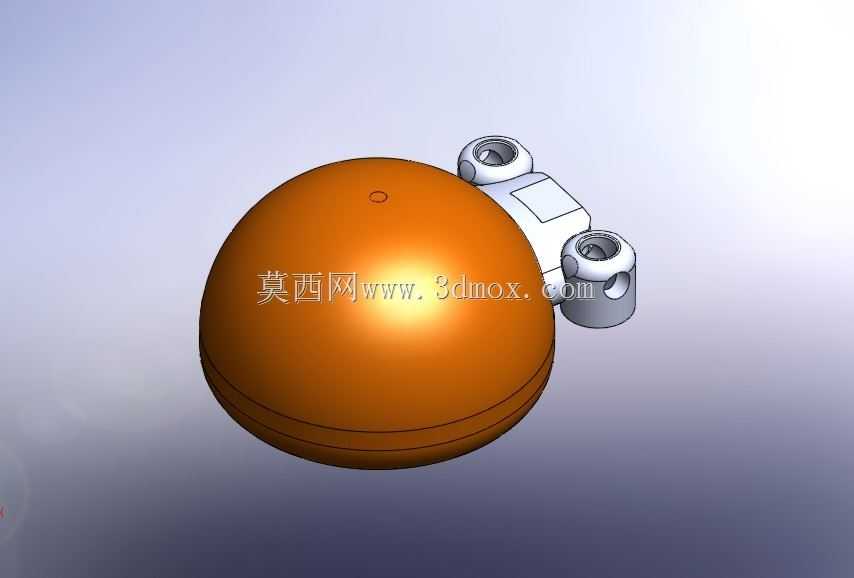

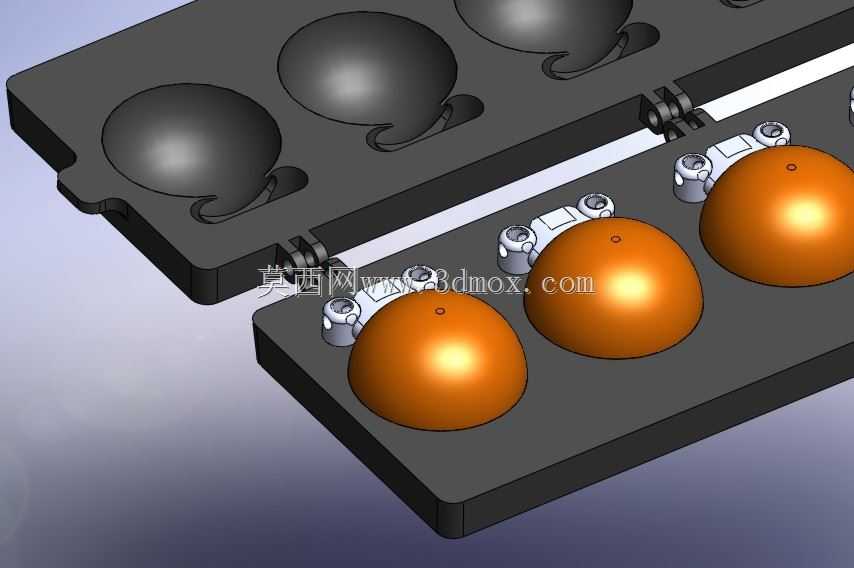

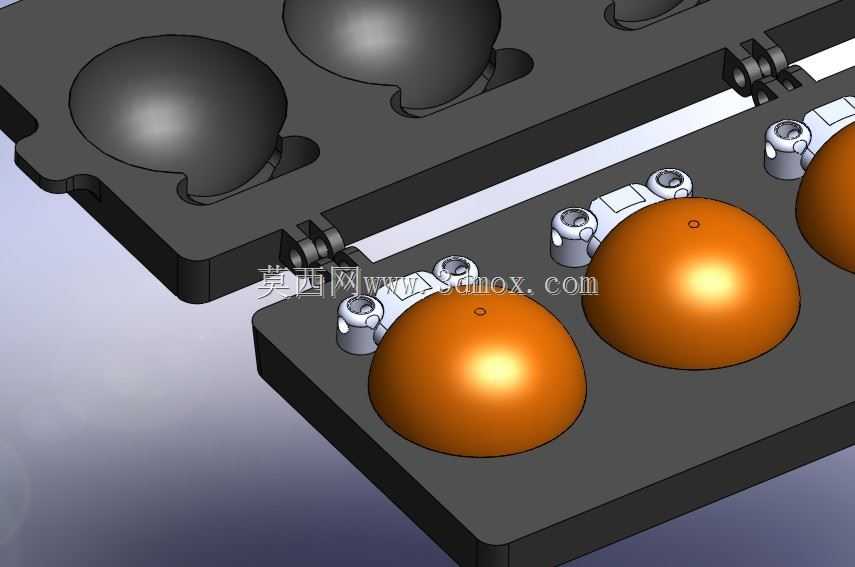

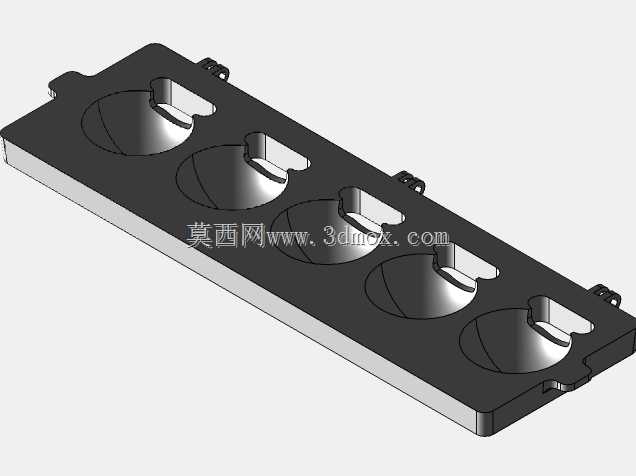

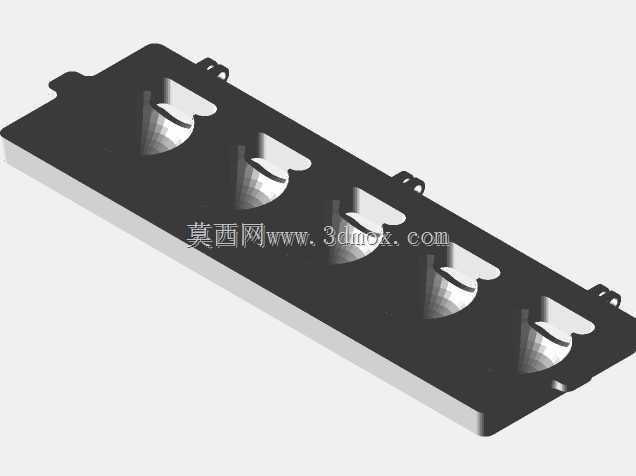

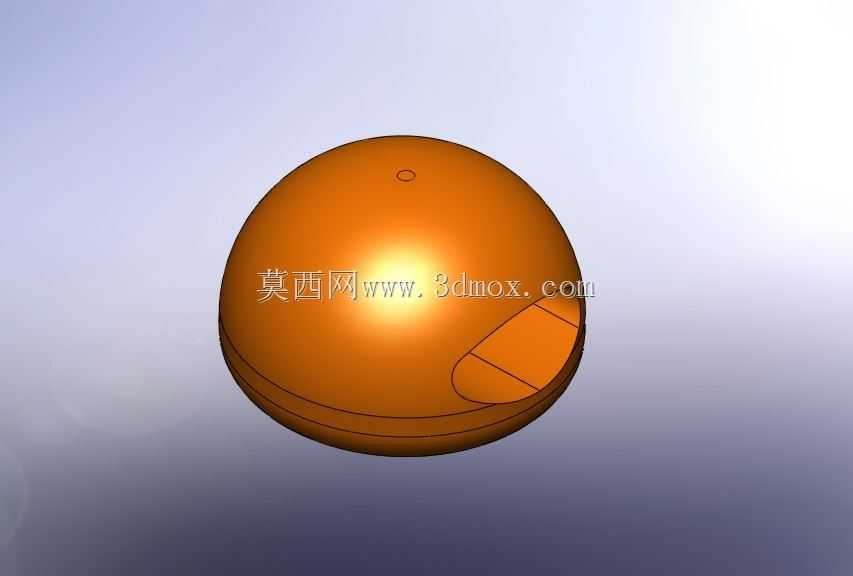

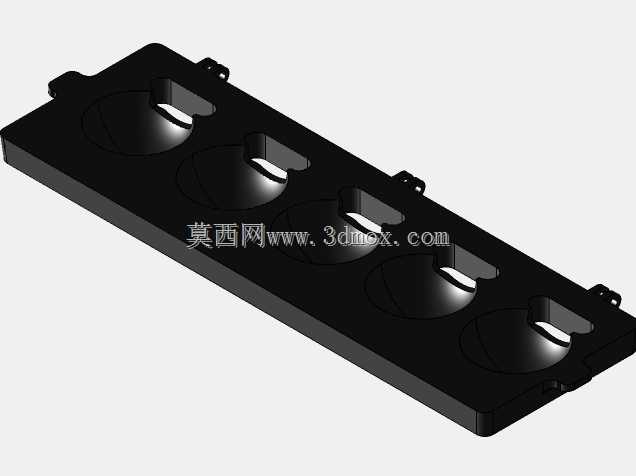

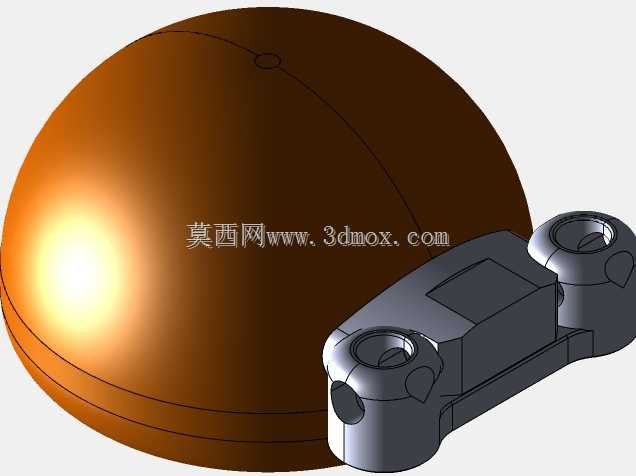

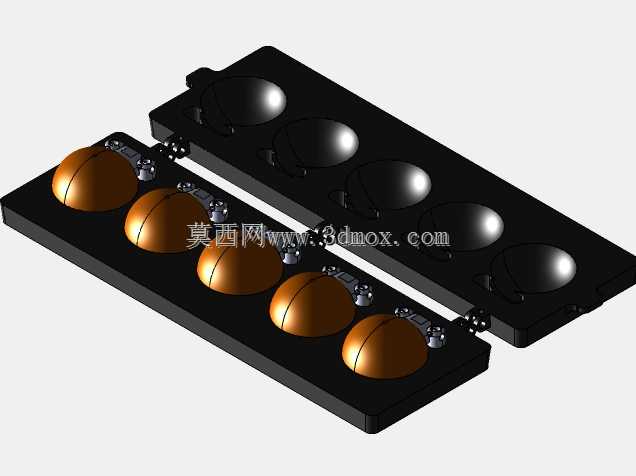

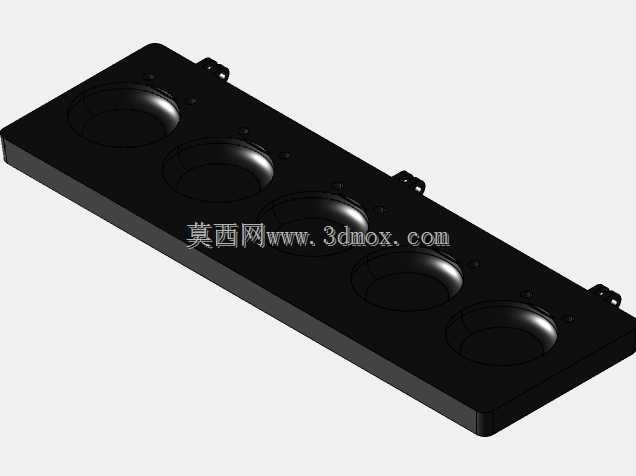

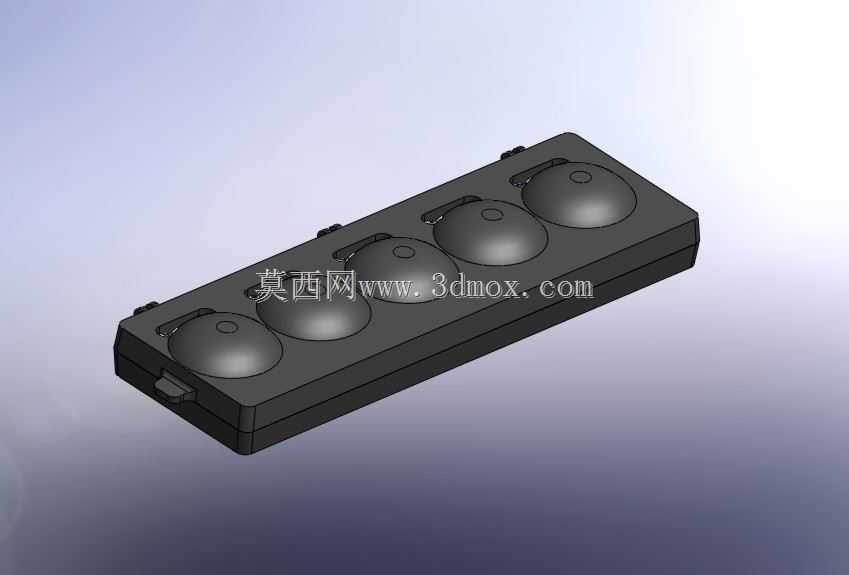

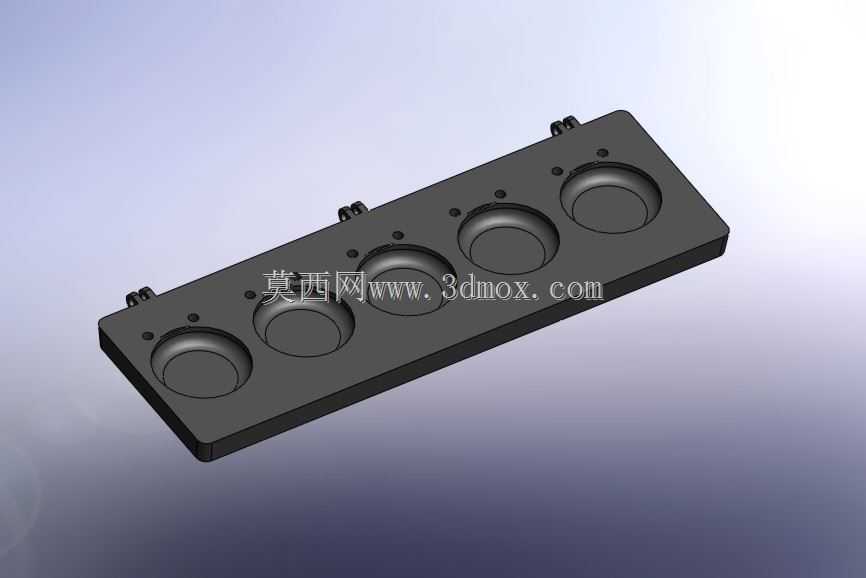

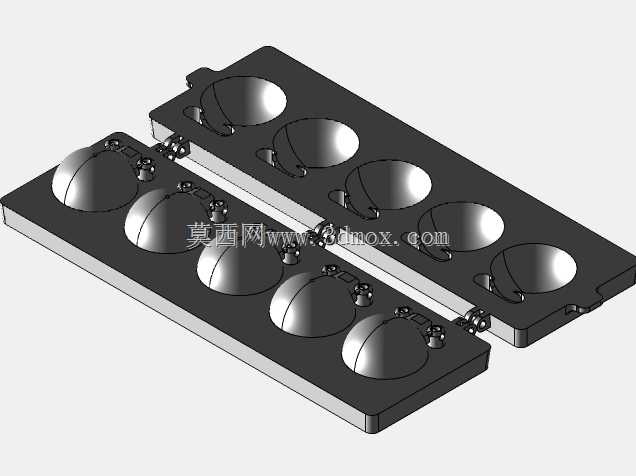

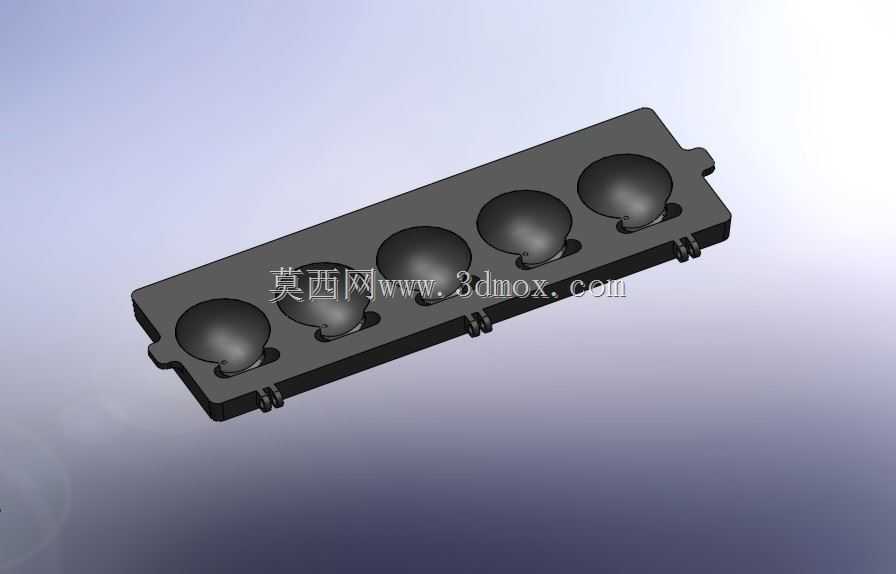

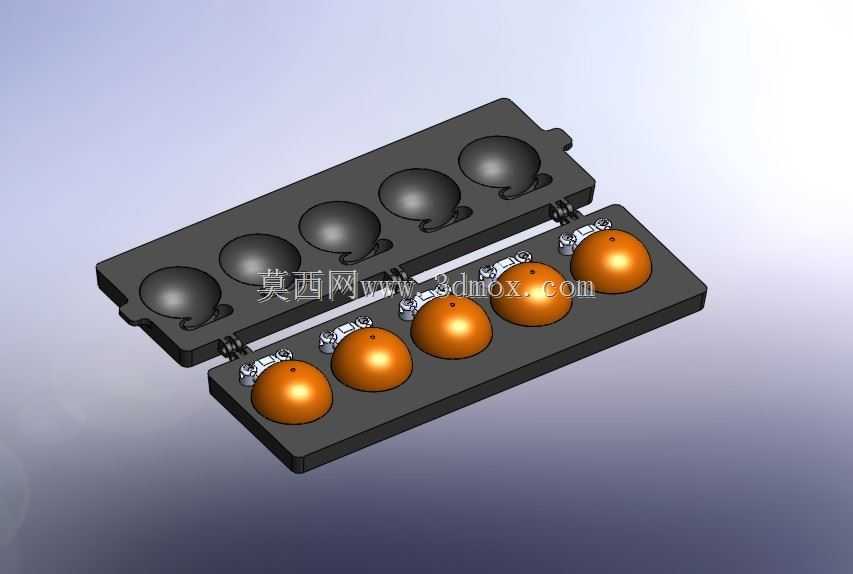

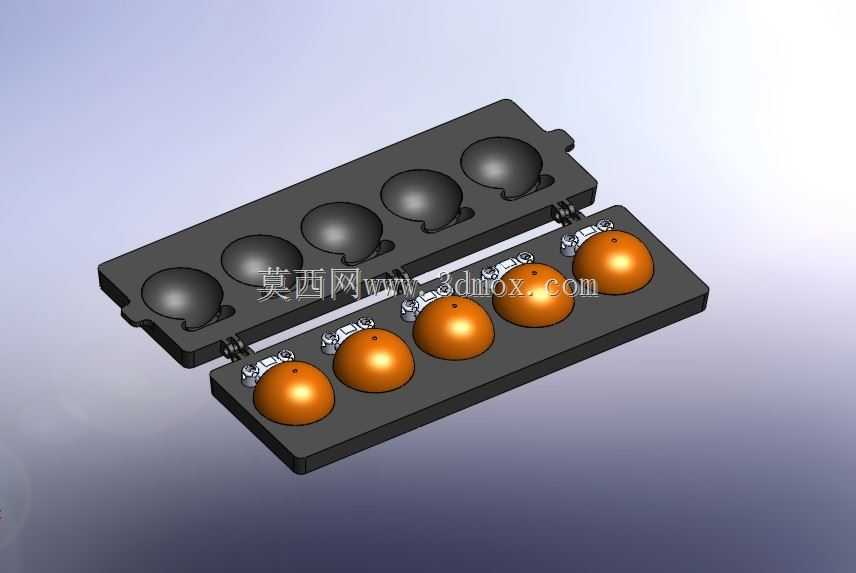

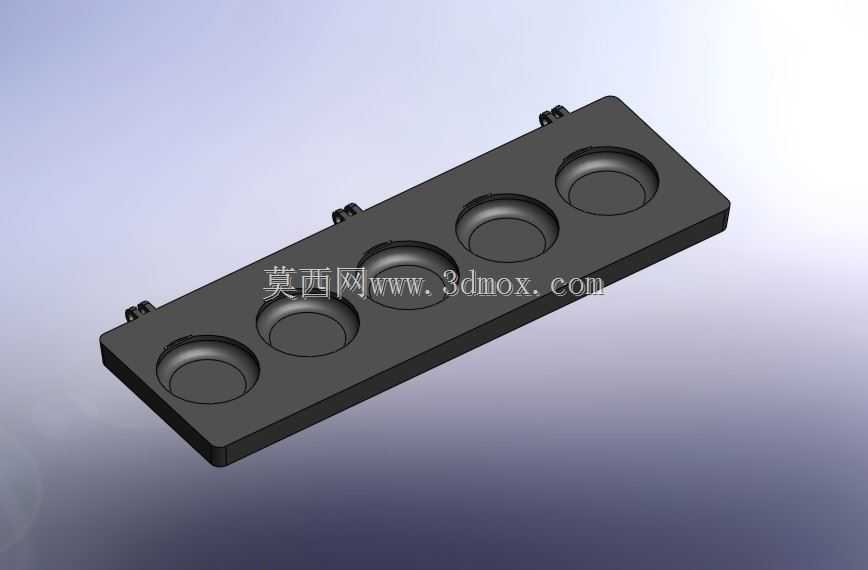

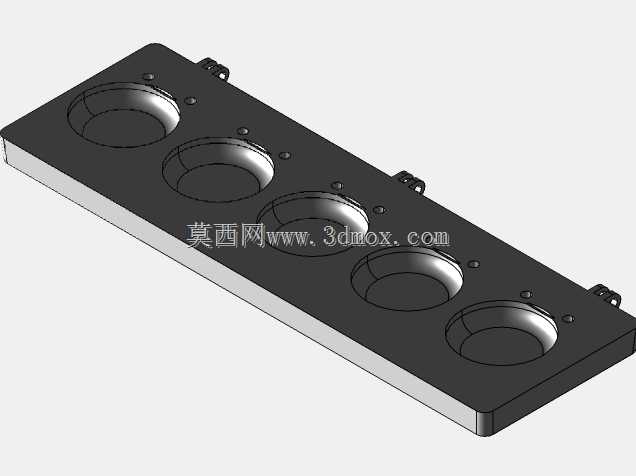

　　从功能特性来看，该垫板采用分体铰接式结构设计，上下模体通过侧边的合页结构实现开合动作，模腔设置为半球形凹陷结构，合模后可形成完整的类球形成型腔体，能够在烘烤过程中直接完成带袋面皮的定型，配合产线的自动填馅机构，可在开模状态下完成面皮铺设、馅料定量加注，合模后随烘烤工序同步完成制品的成型固化，开模时即可直接得到封边完整、外形统一的带馅烘焙制品，无需后续人工整形工序。模腔边缘做了圆弧过渡处理，既能够避免合模时切断面皮造成漏馅问题，也能在脱模时减少制品与模腔的粘附力，配合不粘涂层处理可实现顺畅脱模，降低制品残次品率。

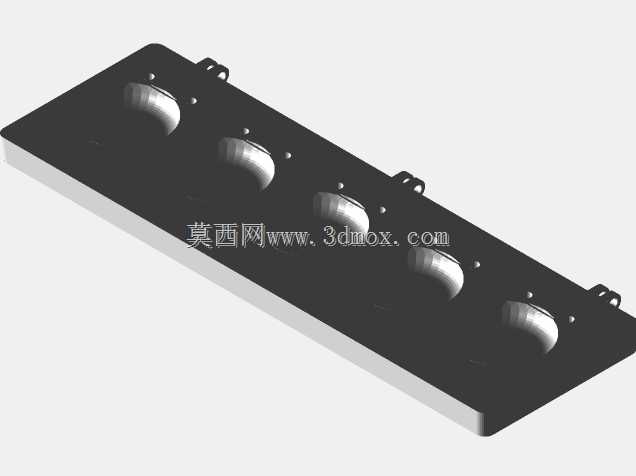

　　设计过程中优先考虑了铸铁材料的热传导特性与结构稳定性，铸铁材质均匀的热传导效率能够保证模腔各个位置受热一致，避免出现局部烤焦、局部未熟透的烘烤不均问题，同时铸铁的高刚性能够承受长期高温烘烤下的结构形变，保证模腔尺寸长期使用不发生偏移，适配连续化三班倒的生产作业强度。垫板侧边设置的定位卡扣结构，能够快速与产线的输送工位完成定位对接，无需额外调整即可匹配现有烘焙产线的安装尺寸，模腔的排布间距经过优化，既最大化利用垫板的有效使用面积，也预留了足够的热循环间隙，保证烘烤过程中热风能够在各个模腔之间顺畅流通，提升整体烘烤效率。

　　在安装边界设计上，垫板的整体外形尺寸适配常规商用层叠烤炉的层架间距，底部设置的定位凸台可直接嵌入烤炉输送链的定位槽内，无需额外制作安装转接板，上下模的开合角度经过限位设计，开模后上模体不会与产线的上料、填馅机构发生运动干涉，合模时的贴合间隙控制在面皮成型的合理范围内，既不会因为间隙过大造成封边不严漏馅，也不会因为间隙过小压断面皮影响成型质量。
