自动售货机运输模块载料烤盘输送结构

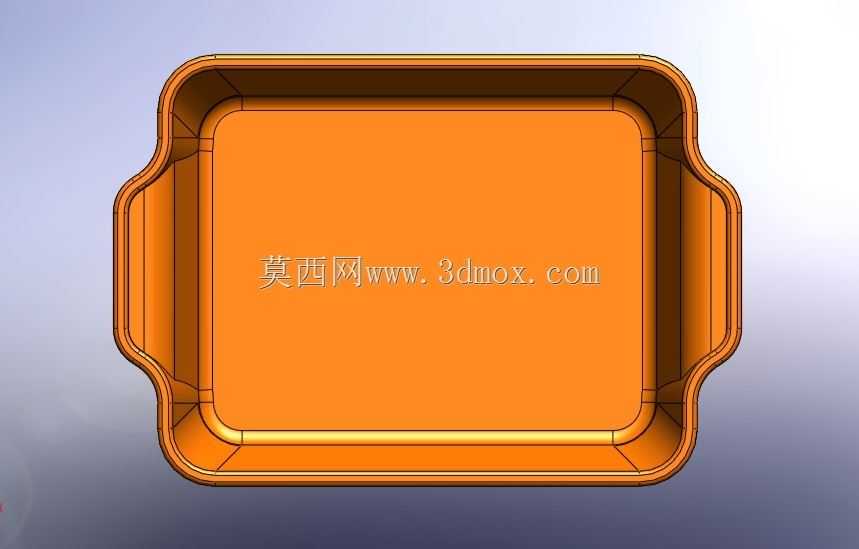

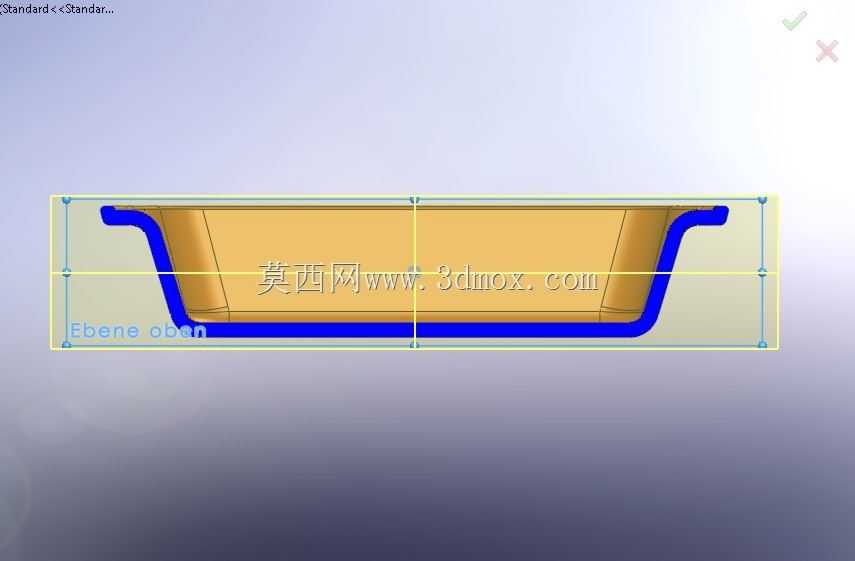

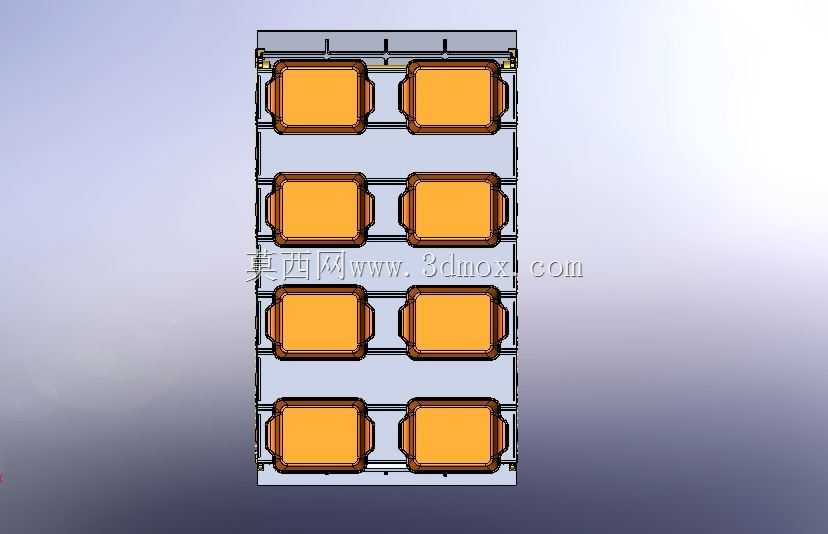

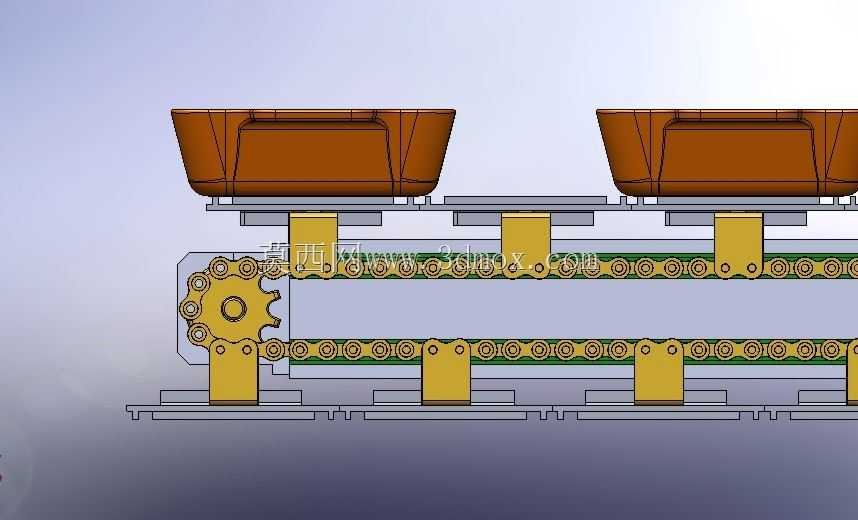

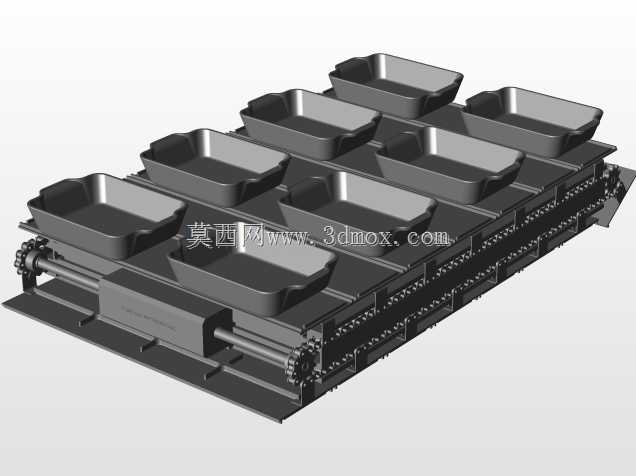

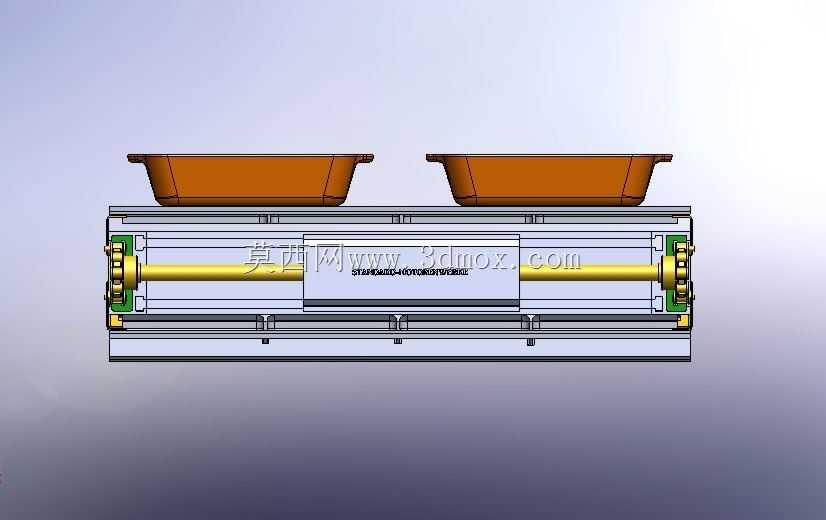

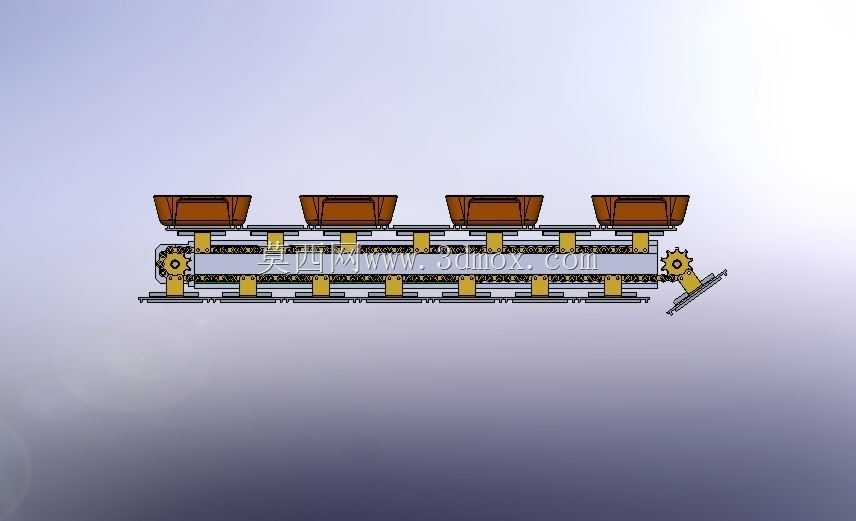

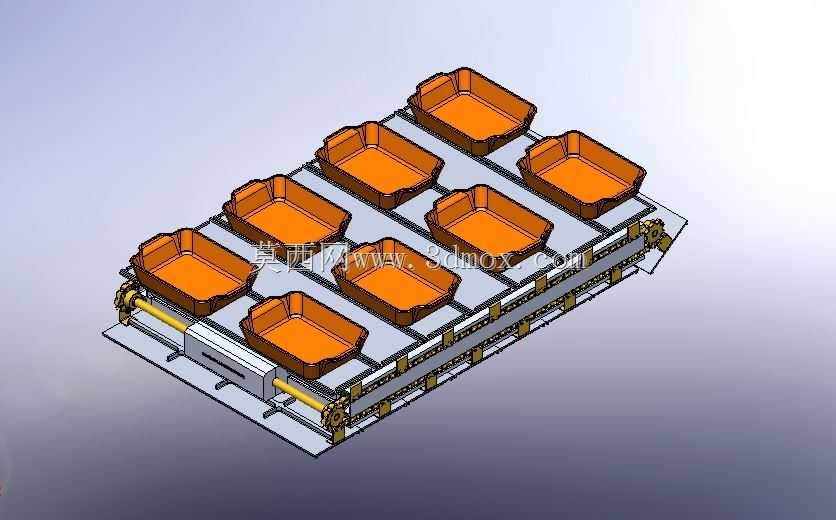

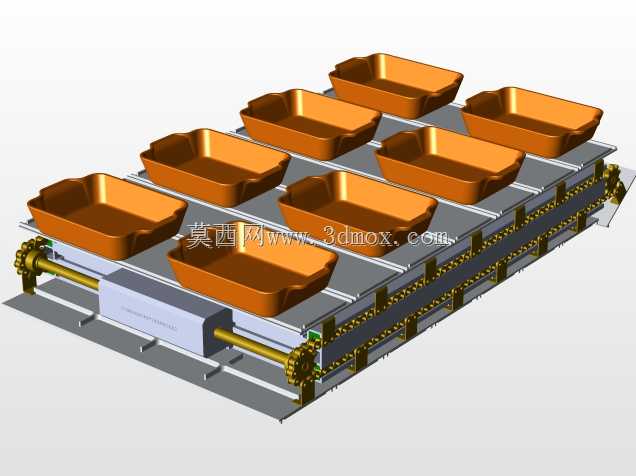

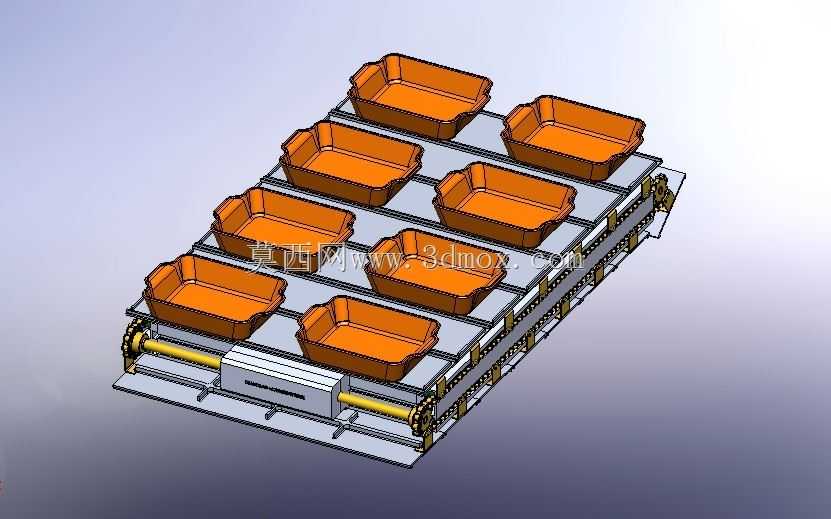

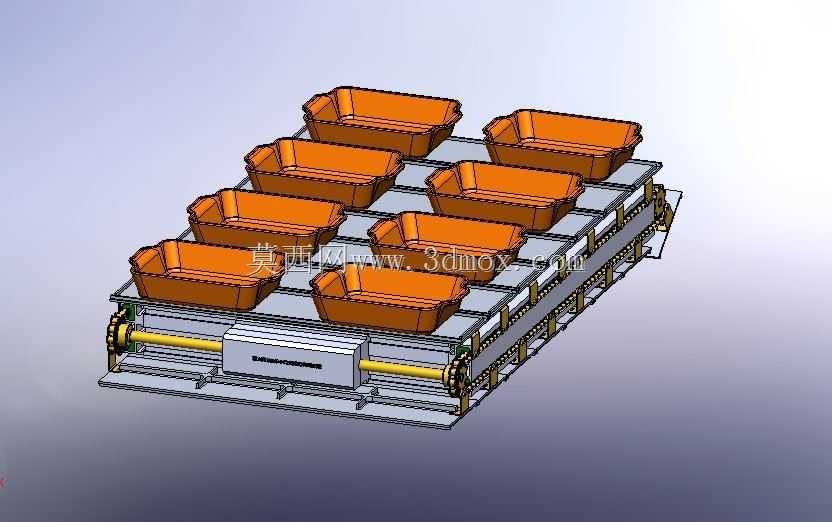

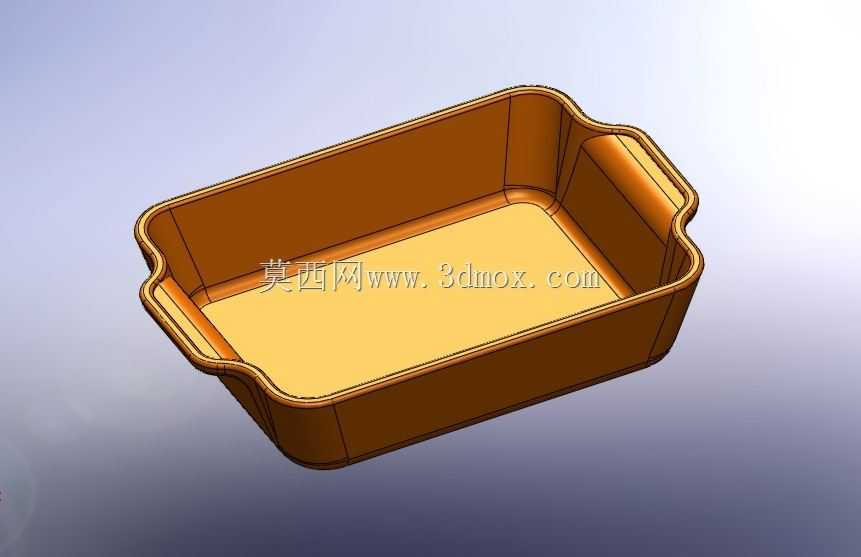

　　这套载料烤盘输送结构，主要适配自动售货机内部的热食加工输送工位，承担半成品食材从取料位到加热工位、再到出货位的承载与转运功能，区别于常规散料输送结构，其设计核心围绕带定型腔的载具稳定输送展开，避免热食加工过程中食材移位、汤汁倾洒的问题。从结构布局来看，整套输送单元采用双侧链传动布局，驱动端布置在输送线体的侧下方，通过传动轴同步带动两侧链条运转，保证八个载料烤盘工位同步行进，不会出现单侧卡滞导致的载具偏斜问题。烤盘本身采用带围边的凹槽型腔设计，型腔边缘做了加厚翻边处理，既可以提升单个烤盘的结构刚性，避免长期受热、反复取放导致的型腔变形，也能和输送链上的定位卡槽形成配合，安装时只需将烤盘底部的定位凸台对准卡槽推入即可完成固定，

　　无需额外紧固件，日常维护更换单个烤盘的操作耗时极短，适配商用设备快拆快装的运维需求。线体的安装边界做了紧凑化设计，整体框架采用型材拼接结构，两侧的链条护板同时承担安装基准面的作用，驱动电机的安装座预留了张紧调节余量，可在链条长期使用出现伸长量后，通过调整安装座位置补偿张紧力，无需拆解整条线体。在实际应用场景中，这类输送结构多配套在现制热食类自动售货机内部，对应烤肠、现烤点心、盒装焗饭这类需要定点加热、多工位流转的货品，每个烤盘型腔的尺寸匹配对应餐盒的外形轮廓，间隙控制在2毫米以内，既保证餐盒取放顺畅，也能避免输送过程中餐盒在型腔内窜动。设计过程中特意将烤盘的承载面高度与线体两端的取放料机械手作业高度做了匹配，

　　机械手下行取料时不会和烤盘围边发生干涉，线体的步进节拍可根据加热工艺的时长调整，每个工位停留的时间可匹配加热管的工作周期，保证每个烤盘内的食材都能达到设定的加热时长。整套结构的受力点集中在两侧链条与型材框架的连接位置，选型时链条的破断载荷预留了三倍以上的安全系数，即使所有烤盘都满载食材，也不会出现链条拉伸变形的问题，线体底部的承托导轨采用耐磨材质，烤盘随链条行进过程中底部始终有导轨承托，避免长期负载下链条出现下挠变形，影响工位定位精度。
